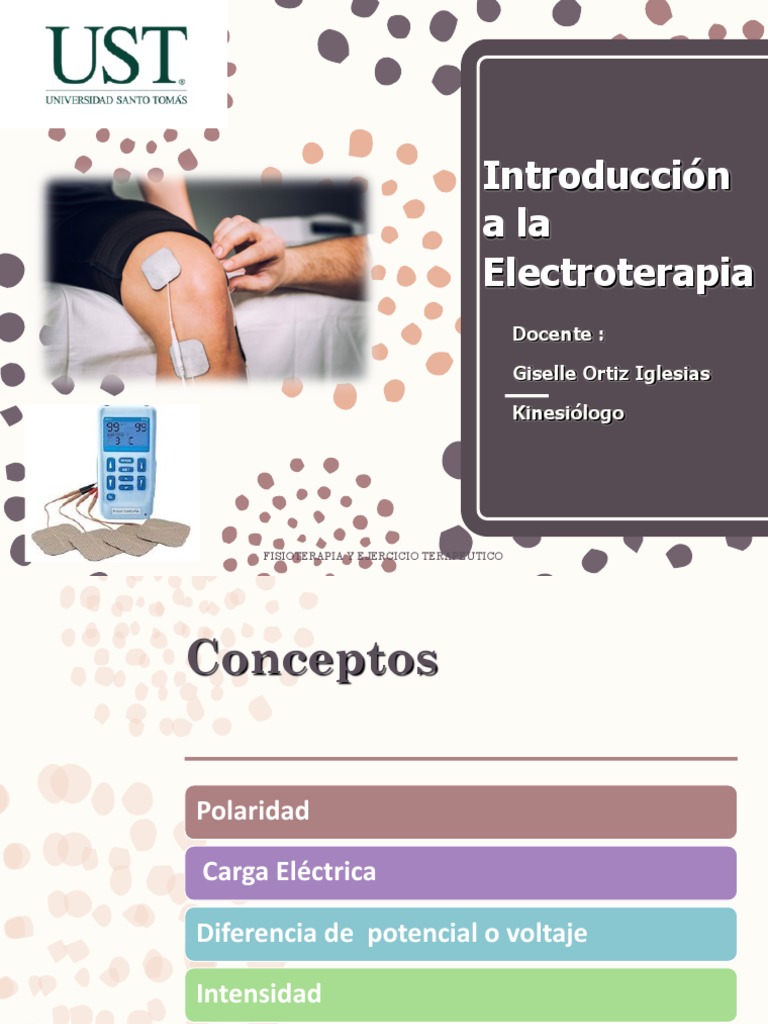

Introducción

a la
Electroterapia
Docente :

Giselle Ortiz Iglesias

Kinesiólogo

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Conceptos

Polaridad

Carga Eléctrica

Diferencia de potencial o voltaje

Intensidad

Resistencia

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Polaridad

Son dos fuerzas opuestas y de igual magnitud, con la misma

fuerza atrae hacia si el (+) como repele el (-) fuera de si, con el
objetivo de equilibrar eléctricamente la materia.
La zona con déficit de electrones o ánodo se encuentra cargada
positivamente y la zona con exceso (cátodo) se encuentra
cargada negativamente.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Carga eléctrica

– Es la cantidad de electricidad (nº

de electrones), disponibles en un
determinado momento en un
conjunto delimitado de materia.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Diferencia de potencial o voltaje
Es la fuerza “impulsora” que induce a los
electrones a desplazarse de una zona con exceso
a otra con déficit.

Alta diferencia de Baja diferencia de Sin diferencia de

potencial potencial potencial

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Intensidad
Es la cantidad de electrones que pasan por un punto,
en un segundo, su unidad es el amperio (A)

Medida de intensidad
en amperios

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Resistencia
Es la fuerza de freno que opone la materia al
movimiento de los electrones a través de ella.

(-) (+)
Átomos e iones de la materia
Electrones en
movimiento
FISIOTERAPIA Y EJERCICIO TERAPEUTICO
 Ley de Ohm

La intensidad en un circuito eléctrico

es directamente proporcional al
voltaje e inversamente proporcional a
la resistencia

I = V/R

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Circuito en serie
a) Resistencia total
R1 = r 1 + r 2 + r 3
R2 = 60 + 30+ 10
R3 = 100 ohms
b) Flujo de corriente :
I=V/R
I = 200 Volts / 100 ohms
I = 2 amperes

r1= 60 ohm c) Caída de voltaje a través de cada

resistencia equivale a:
V1 = I * r 1
V1 = 2 amperes * 60 ohms
V1 = 120 volts
200 volts V2 = I * r 2
r2 = 30 ohm
V2 = 2 amperes * 30 ohms
V2 = 60 volts
V3 = I * r 3
V3 = 2 amperes * 10 ohms
r3 = 10 ohm V3 = 20 volts
FISIOTERAPIA Y EJERCICIO TERAPEUTICO
 Circuito en paralelo

a) Resistencia total b) Flujo de corriente :

1 / Rt = 1/r1 + 1/r2 +1/r3 I = V / Rt

r1= 60 ohm 1 / Rt = 9 / 60 I = 200 Volts / 6,67ohms
r2 = 30 ohm Rt = 6,67 ohms I = 30 amperes
r3 = 10 ohm
c) El flujo de corriente a traves de
cada resistencia equivale a:
I1 = V / r1
I1 = 200 volts / 60 ohms
200 volts I1 = 3,33 amperes
r1 r2 r3
I2 = V / r2
I2 = 6,67 amperes
I3 = V / r3
I3 = 20 amperes

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Resistencia de los tejidos

Sangre

Grasa
sub-cutánea Grasa
sub-cutánea
Músculo

Piel Piel
Hueso

Tendón

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Onda de
corriente
eléctrica
– Una onda eléctrica es un
flujo de partículas cargadas.
La onda de corriente es la
representación gráfica del
flujo de corriente a lo largo
del tiempo.
– El eje vertical representa la
dirección del flujo de la
corriente ( positivo o
negativo) y el eje horizontal
representa el tiempo.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Corriente contínua (CC) : flujo continuo
de partículas cargadas.

Clasificación
• Iontoforesis de las ondas
• Estimulación de musculos desnervados.

Corriente alterna (CA) : flujo

bidireccional sinusoidal y contínuo de
partículas, en el que la corriente
siempre fluye hacia delante y hacia
atrás.
• Control del dolor
• Contracción muscular
FISIOTERAPIA Y EJERCICIO TERAPEUTICO
 Corriente
Pulsada

– Corriente pulsada (CP) :

flujo interrumpido de
partículas cargadas en que
la corriente fluye en una
serie de pulsos separados
por periodos en los que no
hay corriente.
– Control del dolor.
– Cicatrización tisular.
– Contraccción musuclar

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 - Corriente pulsada
monofásica: fluye en un
solo sentido.

-Corriente pulsada
bifásica : fluye en
ambas direcciones.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Para
cicatrización
Menos
de los tejidos
utilizadas. CP
y edema
agudo. Monofásicas

Corrientes de Corrientes
alto voltaje diadinámicas.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Corrientes Monofásicas

Continua

Interrumpida
cuadrática

Exponencial

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Corrientes Monofásicas

Diadinámicas

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

CP Bifásicas

– Más utilizadas.
– Control del dolor.
– Estimulación motora.
– Formada por dos fases. Durante cada pulso
la corriente fluye en un sentido durante la
primera fase y en el sentido contrario
durante la segunda fase.
– CP bifásica simétrica
– CP bifásica asimétrica

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 CP Bifásica
Simétrica

– Se denomina CP BS
cuando la velocidad y la
magnitud total del flujo
de la corriente son las
mismas en las dos
fases.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 CP Bifásica
Asimétrica

– Se denomina CP BA cuando la
velocidad y la magnitud total
del flujo de la corriente son
las diferentes en ambas fases.
– B.A compensada: la magnitud
el flujo de corriente es igual
en ambas fases.
– B.A no compensada: la
magnitud el flujo de corriente
es diferente en ambas fases.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

Corriente interferencial
( interferencia de dos CA)
Corriente
Corriente premodulada Alterna de
( CA con una amplitud de corriente mediana
secuencial creciente y decreciente) Frecuencia
(1000 y
Protocolo Ruso ( desarrollado por 10000 hz)
Kotz, corriente con parámetros
específicos)

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

FISIOTERAPIA Y EJERCICIO TERAPEUTICO
FISIOTERAPIA Y EJERCICIO TERAPEUTICO
Concepto de
Electroterapia

Electroestimulación motora con fines

diagnóstico
• Electro diagnóstico
• Electromiografía

Electro estimulación neuromuscular

Electrostimulación sensitiva.

FISIOTERAPIA Y EJERCICIO
TERAPEUTICO
 Parámetros

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Duración
de fase

– Es el tiempo que dura

una fase y se mide en
microsegundos.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Duración de
pulso

– Es la cantidad de tiempo que

dura cada pulso y es el tiempo
que transcurre desde el
comienzo de la primera fase de
pulso hasta el final de la ultima
fase del pulso, se mide en
microsegundos.

FISIOTERAPIA Y EJERCICIO
TERAPEUTICO
 Frecuencia

– Numero de ciclos ( para

la CA) o de pulsos ( para
la CP) por segundo, se
mide en Herzios ( 1 Hz
= 1 ciclo /seg) o pulsos
por segundo ( pps).

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Amplitud

– Es la magnitud del flujo

de corriente y se
denomina intensidad.
Se puede medir en
amperios o voltios.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Tiempo de
ON y OFF

Modulación
de tiempo

ON OFF
1 a 60 seg 1 a 120 seg

Relación 1 :5 , 1:4, 1:3, 1:2

FISIOTERAPIA Y EJERCICIO TERAPEUTICO
 Tiempo de
Rampa

– Para reducir al mínimo la sensación

desagradable al paciente.
– Tiempo de rampa ascendente :
numero de segundos que tarda la
amplitud de corriente en aumentar
desde cero durante el tiempo de
apagado hasta su amplitud máxima
en el tiempo de encendido.
– Tiempo de rampa descendente: es
el numero de segundos que tarda la
amplitud de corriente para disminuir
desde su aplitud máxima durante el
tiempo de encendido hasta cero
durante el tiempo de apagado.

FISIOTERAPIA Y EJERCICIO TERAPEUTICO

 Introducción
a la
Electroterapia
