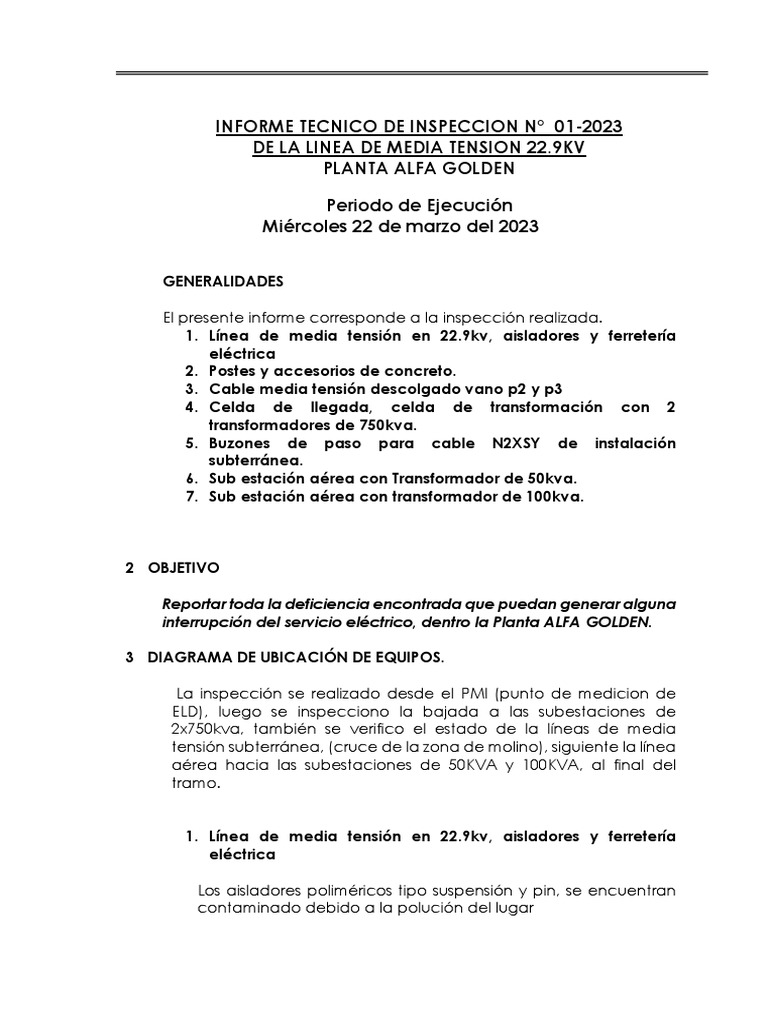

INFORME TECNICO DE INSPECCION N° 01-2023

DE LA LINEA DE MEDIA TENSION 22.9KV

PLANTA ALFA GOLDEN

Periodo de Ejecución
Miércoles 22 de marzo del 2023

GENERALIDADES

El presente informe corresponde a la inspección realizada.

1. Línea de media tensión en 22.9kv, aisladores y ferretería
eléctrica
2. Postes y accesorios de concreto.
3. Cable media tensión descolgado vano p2 y p3
4. Celda de llegada, celda de transformación con 2
transformadores de 750kva.
5. Buzones de paso para cable N2XSY de instalación
subterránea.
6. Sub estación aérea con Transformador de 50kva.
7. Sub estación aérea con transformador de 100kva.

2 OBJETIVO

Reportar toda la deficiencia encontrada que puedan generar alguna

interrupción del servicio eléctrico, dentro la Planta ALFA GOLDEN.

3 DIAGRAMA DE UBICACIÓN DE EQUIPOS.

La inspección se realizado desde el PMI (punto de medicion de

ELD), luego se inspecciono la bajada a las subestaciones de
2x750kva, también se verifico el estado de la líneas de media
tensión subterránea, (cruce de la zona de molino), siguiente la línea
aérea hacia las subestaciones de 50KVA y 100KVA, al final del
tramo.

1. Línea de media tensión en 22.9kv, aisladores y ferretería

eléctrica

Los aisladores poliméricos tipo suspensión y pin, se encuentran

contaminado debido a la polución del lugar
 P-0 (PMI)

2. Postes.

Los postes instalados cerca al camino de los vehículos y maquinas se

encuentran expuesto ante un golpe o choque con posibilidades de
fractura
3. Cable media tensión descolgado vano p2 y p3.
Cable de media tensión se encuentra descolgado, que
corresponde al vano que se encuentra entre el psote2 y poste
3, considerándolo un riesgo eléctrico al contacto con los
equipos que transiten por el lugar.

RIESGO ELECTRICO, SE
RECOMIENDA ADICIONAR
01 POSTE Y REFLECHAR LA
LINEA MT

El técnico tiene una altura de 1.67

mt, considerando la diferencia, la
distancia del suelo con el cable
seria de 6 a 7 metros aproximado
 4.Celda de llegada, celda de transformación con 2
transformadores de 750kva.

Celdas de llegada y transformación, con abundante contaminación.

Se encontró en la tapa de descarga de aceite con signos de fuga.

S.E
50314
5 ‘Buzon de paso para cable n2xsy de instalación subterránea.
El buzo ubicado al lado del poste 4, se encuentra con la tapa
rota.
El buzo ubicado al lado del molino, informan que cada vez que
hay descarga de agua delo molino, se llena de agua.

LEVANTAR LA PARED DEL

BUZON Y TAPA DE FIERRO, AL
NIVEL DE LA PLATAFORMA DEL
PISO AL LADO
 6. Sub estación aérea con Transformador de 50kva.
Tiene presencia de fuga de aceite.

7 Sub estación aérea con transformador de 100kva.

Se observa con abundante polución

4. Recomendaciones. -

1. Línea de media tensión en 22.9kv, aisladores y ferretería

eléctrica.
Se recomienda realizar la programación de mantenimiento
preventivo donde y establecer s 3 mantenimientos preventivos
al año como mínimo.
2. Postes.
Se recomienda la instalación de bloque de concreto para
protección contra impactos. Solo en los lugares de alto tránsito
vehicular como también señales informativas de riesgo
eléctrico cables de alta tensión.
3. Cable media tensión descolgado vano p2 y p3.
Instalar 1 poste y re flechar los 3 cables.
4. Celda de llegada, celda de transformación con 2
transformadores de 750kva.
Mantenimiento preventivo de la celda de transformación y
celda de llega línea 22.9kv.
Determinar la ubicación el lugar donde se observa la fuga de
aceite.
5. Buzones de paso para cable n2xsy de instalación subterránea.
Para el buzo ubicado en el poste 4, cambiar de tapa y
señalizar el lugar para evitar el ingreso por ese lugar de
vehículos pesados, se recomienda lo mismo para la tapa del
buzo, ubicado en el poste 5.
En relación al buzón que se encuentra cerca al molino, se
recomienda hermetizarlo con concreto toda la tapa, también
señalizarlo.
6. Sub estación aérea con Transformador de 50kva.
Limpieza, ajuste verificación de la fuga de aceite.
7. Sub estación aérea con transformador de 100kva.
Limpieza general de la subestación.

8. Calidad de la Energía.
Se recibió comunicación del encargado de la Planta ALFA
GODEN, indicando variación constante del voltaje, y ello
corresponde al suministro que otorga Electro Dunas, y como
corresponde a un cliente Libre, el reclamo se debe canalizar
directamente con el proveedor (ELD), para que otorguen
solución y tanga conocimiento de posibles averías a nuestros
equipos.
Es todo cuanto tengo que informar.

Atentamente: Fernando Espinoza Munarriz
