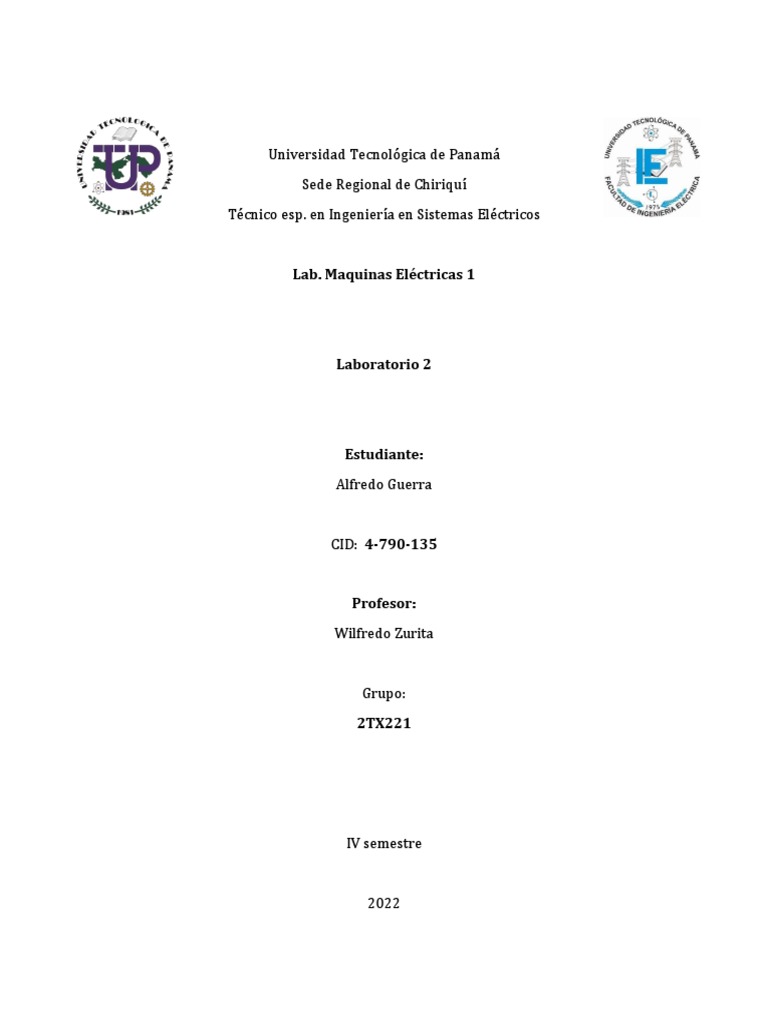

Universidad Tecnoló gica de Panamá

Sede Regional de Chiriquí

Técnico esp. en Ingeniería en Sistemas Eléctricos

Lab. Maquinas Eléctricas 1

Laboratorio 2

Estudiante:
Alfredo Guerra

CID: 4-790-135

Profesor:
Wilfredo Zurita

Grupo:
2TX221

IV semestre

2022
 Introducción

La polaridad indica los polos positivos o negativos de los terminales del transformador en un determinado
instante.
Las indicaciones de polaridad para transformadores está n bien establecidas por normas que se aplican a
todos los tipos de transformadores. Hay dos variedades de polaridad: sustractiva y aditiva. Ambos siguen
las mismas reglas.
Los transformadores de potencia y de instrumentos son sustractivos, mientras que algunos
transformadores de distribució n son aditivos. La marca de polaridad puede ser un punto, un cuadrado o
una X, o puede indicarse mediante las marcas estandarizadas de los terminales del transformador, las
prá cticas varían a lo largo de los añ os.
 LABORATORIO 40 POLARIDAD DEL TRANSFORMADOR
PROCEDIMIENTOS

Advertencia: ¡En este Experimento de Laboratorio se manejan altos

voltajes! ¡No haga ninguna conexió n cuando la fuente esté conectada! ¡La
fuente debe desconectarse después de hacer cada medició n!
1. a) Conecte el medidor de 0-20V c-d a la salida de variable en c-d
de la fuente de alimentació n, terminales 7 y N.

b) Conecte la fuente de alimentació n y ajú stela lentamente a un voltaje de 10V c-d.

c) Sin tocar la perilla de control del voltaje desconecte

la fuente de energía y desconecte el medidor.

d) Conecte el circuito ilustrado en la Figura 40-2, utilizando los

Mó dulos EMS de transformador, fuente de alimentació n c-d.
Observe que el medidor de 200V c-d se conecta a las terminales
3 y 4.

e) Observe la deflexió n de la aguja del voltímetro de c-d en el

momento en que se cierra el interruptor de la fuente de
alimentación. Si la aguja del voltímetro se desvía
momentá neamente a la derecha, las terminales 1 y 3 tienen la
misma marca de polaridad. (La terminal 1 se conecta al lado
positivo de la fuente de alimentació n en c-d, y la terminal 3 al
polo positivo del voltímetro.)

f) ¿Cuá les terminales son positivas en los

devanados 1 a 2 y 3 a 4? R// 3 y 1.
g) Desconecte el voltímetro de c-d del devanado 3 a 4, y conéctelo al devanado 5 a
6. Repita la operació n (e).
h) ¿Cuáles terminales son positivas en los
devanados 1 a 2 y 5 a 6? R// 1 y 5.
i) Vuelva el voltaje a cero y desconecte la fuente de alimentació n.
2. En este Procedimiento se conectará n en serie dos devanados de un transformador;
al observar los efectos que esto produce, se apreciará la importancia de la
polaridad.

a) Conecte el circuito ilustrado en la Figura 40-3, utilizando el Mó dulo EMS de

medició n de c-a. Observe que la terminal 1 se conecta con la 5.

b) Conecte la fuente de alimentació n y ajú stela exactamente a 104V c-a (la

mitad del voltaje nominal del devanado 3 a 4).
c) Mida y anote los voltajes en las terminales siguientes:

𝐸1 𝑎 2 = 60 𝑉𝐶−𝑎

𝐸5 𝑎 6 = 60 𝑉𝐶−𝑎

𝐸2 𝑎 6 = 0 𝑉𝐶−𝑎

d) Reduzca el voltaje a cero y desconecte la fuente de alimentació n.

e) Quite la conexió n entre las terminales 1 y 5. Conecte las terminales 1 y 6, y luego
conecte el voltímetro a las terminales 2 y 5, como se indica en la Figura 40-4.
 f) Conecte la fuente de alimentació n y ajú stela correctamente a 104V c-a.

g) Mida y anota los voltajes en las siguientes terminales:

𝐸1 𝑎 2 = 60 𝑉𝐶−𝑎
𝐸5 𝑎 6 = 60 𝑉𝐶−𝑎
𝐸2 𝑎 5 = 120 𝑉𝐶−𝑎

h) Reduzca el voltaje a cero y desconecte la fuente de alimentació n

i) Explique por qué el voltaje con dos devanados en serie en aproximadamente

cero en un caso, y casi 120V c-a en el otro.
Cuando la polaridad en las bobinas es invertida da como
resultado aproximadamente 0V ya que estas restan el flujo
entre sí.
Y en el caso contrario se suman, dando como resultado la suma del voltaje de cada
bobina, en este caso 120 V-ac.
j) ¿Cuá les terminales tienen la misma polaridad?
R// 1 y 6 tienen polaridad positiva.
3. a) Estudie el circuito que aparece en la Figura 40-5. Observe que el devanado 3 a4 está
conectado a una fuente de alimentació n de 104V c-a. ¡No conecte el circuito todavía!
b) ¿Cuá l es el voltaje inducido en el devanado 1 a 2?
60 V 𝑐−𝑎

c) Si el devanado 1 a 2 se conecta en serie con el devanado 3 a 4, ¿Cuá les son los tres
voltajes de salida que se pueden obtener?
66 𝑉𝑐−𝑎 , 34 𝑉𝑐−𝑎 y 5 8 𝑉𝑐−𝑎

d) Conecte el circuito ilustrado en la Figura 40-5 y conecte los devanados en serie,

uniendo las terminales 1 y 3.

f) Conecte la fuente de alimentació n y ajú stela a 104V c-a. Mida y anote el voltaje
entre las terminales 2 y 4.

𝐸2𝑎 4 = 45 𝑉𝐶−𝑎
 f) Reduzca el voltaje a cero y desconecte la fuente de alimentació n.
g) Quite la conexió n entre las terminales 1 y 3 y conecte las terminales 1 y 4.

h) Conecte la fuente de alimentació n y ajú stela a 104V c-a. Mida y anote el voltaje
entre las terminales 2 y 3 y 1 a 2.
𝐸2 𝑎 3 = 164 𝑉𝐶−𝑎 𝐸1 𝑎 2 = 60 𝑉𝐶−𝑎
i) Reduzca el voltaje a cero y desconecte la fuente de alimentació n.

j) ¿Coinciden los resultados de (e) y (h) con lo previsto en (c)? Amplié su respuesta// No,
porque al haber identificado la polaridad para cada bobina, observamos si el voltaje
serie de salida estaría restá ndose o sumá ndose, y así se comprueba si concuerda.

k) ¿Cuá les terminales tienen la misma polaridad?

R// 1, 4 y 5 tienen polaridad positiva y en contrario 2, 3 y 5 polaridad negativa.

PRUEBA DE CONOCIMIENTOS
1. Suponga que tiene una fuente de alimentació n de 120V c-a y que todos los devanados del mó dulo de transformador
desarrollan su voltaje nominal; a continuació n, se dejaron espacios para que usted indique como conectaría los
devanados para obtener los siguientes voltajes.
