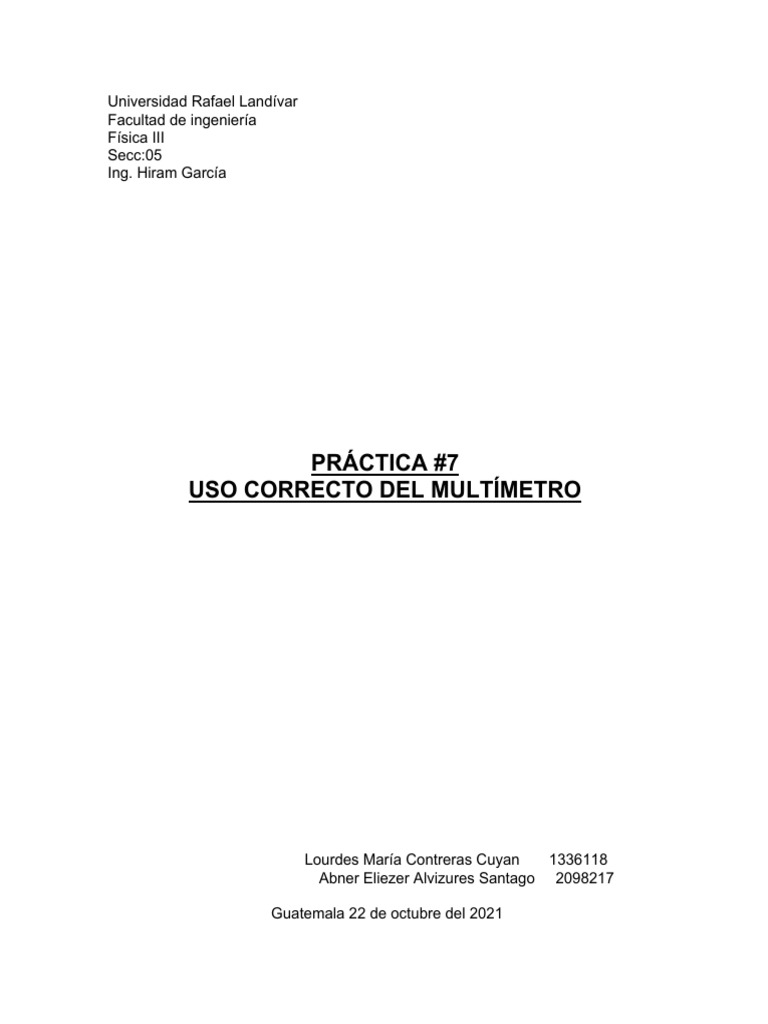

Universidad Rafael Landívar

Facultad de ingeniería
Física III
Secc:05
Ing. Hiram García

PRÁCTICA #7
USO CORRECTO DEL MULTÍMETRO

Lourdes María Contreras Cuyan 1336118

Abner Eliezer Alvizures Santago 2098217

Guatemala 22 de octubre del 2021

 RESUMEN

En la septima practica de laboratorio de Física III, la cual llevo por nombre “Uso
correcto del multímetro”. La cual fue llevada a cabo por los alumnos de la facultad
de ingeniería el día 22 de octubre del 2021. La práctica tenía como objetivos
aprender a utilizar de manera adecuada el multímetro o testar por medio de un
simulador, Repasar el concepto de circuito, voltaje, corriente directa y resistencia
eléctrica de un elemento y sus resistencias, Aprender a leer los valores en
resistores, haciendo uso de código de colores para cuatro franjas.

Al inicio de la practica se realizó una pequeña retroalimentación sobre algunos

temas que son de importancia para la práctica, luego se utilizo el programa para
simulaciones “Tinkercad” donde se armo un circuito en el protoboard y con ayuda
del milímetro se midió la resistencia total del circuito. La segunda parte de la practica
se agregó un interruptor y una fuente de poder al circuito anterior con los cuales se
calculo el voltaje de cada una de las resistencias. En la tercera parte de la practica
se utilizo el multímetro para medir la corriente en amperaje del circuito anterior.

De esta forma se calculó la resistencia total, el voltaje en cada resistor y la corriente

total del circuito anterior y también se aprendió el uso correcto del multímetro.
 FUNDAMENTO TEÓRICO

Resistencia

(F, 2016) define que la resistencia es una medida de la oposición al flujo de corriente
en un circuito eléctrico. La resistencia se mide en ohmios, que se simbolizan con la
letra griega omega (Ω). Se denominaron ohmios en honor a Georg Simon Ohm
(1784-1854), un físico alemán que estudió la relación entre voltaje, corriente y
resistencia. Se le atribuye la formulación de la ley de Ohm. Todos los materiales
resisten en cierta medida el flujo de corriente. Se incluyen en una de dos amplias
categorías:

• Conductores: materiales que ofrecen muy poca resistencia, donde los

electrones pueden moverse fácilmente. Ejemplos: plata, cobre, oro y
aluminio.

• Aislantes: materiales que presentan alta resistencia y restringen el flujo de

electrones. Ejemplos: goma, papel, vidrio, madera y plástico.

Tipos de resistencias

Resistencias fijas: Son las que presentan un valor óhmico que no podemos
modificar.

Resistencias variables: Son las que presentan un valor óhmico que nosotros
podemos variar modificando la posición de un contacto deslizante.

Resistencias especiales: Son las que varían su valor óhmico en función de la estimulación
que reciben de un factor externo (luz, temperatura...)
Son las que varían su valor óhmico en función de la estimulación que reciben de un
factor externo (luz, temperatura...)

Cálculo de resistencias de manera analítica

Las resistencias pueden contar con 3, 4 o hasta 5 bandas de colores, aunque las
más comunes son las de 4 o 5. Para calcular la resistencia total se debe de ver la
tabla de colores.
Resistividad

La resistividad también conocida como resistencia específica de un material,

describe el comportamiento de un material frente al paso de corriente eléctrica, por
lo que da una idea de lo buen o mal conductor que es. Un valor alto de resistividad
indica que el material es mal conductor, mientras que uno bajo indicará que es un
buen conductor. Generalmente se designa por la letra griega minúscula rho ρ y se
mide en ohmios por metro (Ω m).

Se calcula con la siguiente ecuación:

pL
𝑅=
A

Ley de OHM

La ley de Ohm se usa para determinar la relación entre tensión, corriente y

resistencia en un circuito eléctrico. (F, 2021). La intensidad de corriente que
atraviesa un circuito es directamente proporcional al voltaje o tensión de este e
inversamente proporcional a la resistencia que presenta. En forma de fracción se
pone de la siguiente forma:
V
I=
R

Fuente: (F, 2021)

 DATOS Y CALCULOS REALIZADOS

- Incerteza primera configuración:

790Ω ± (0.8% + 2)

0.8
790 Ω ± = 790 ∗ 7 9 + 2 ∗ (1Ω)
100

790 ± 8.32 Ω

- Incerteza del voltaje R1 en la segunda configuración

0.759 Ω ± (0.5% + 2)

0.5
0.759 Ω ± = 0.759 ∗ 7 9 + 2 ∗ (0.01)
100

0.759 ± 0.024 𝑉
- Incerteza voltaje R2
3.57 Ω ± (0.5% + 2)

0.5
3.57 Ω ± = 3.57 ∗ 7 9 + 2 ∗ (0.01)
100

3.57 ± 0.038 𝑉
- Incerteza R3
1.67 Ω ± (0.5% + 2)

0.5
1.67 Ω ± = 1.67 ∗ 7 9 + 2 ∗ (0.01)
100

1.67 ± 0.028 𝑉

- Incerteza de corriente en la tercera configuración:

8.7𝐸 − 3 𝐴 ± (1% + 2)

1
8.7 𝐸 − 3 𝐴 ± = 8.7𝐸 − 3 ∗ 7 9 + 2 ∗ (100𝐸 − 6)
100

8.7𝐸 − 3 ± 2.87𝐸 − 4 𝐴

- Cálculo de la resistencia equivalente:

𝑅𝑒𝑞: 𝑅1 + 𝑅2 + 𝑅3 (𝑠𝑒𝑟𝑖𝑒)
𝑅𝑒𝑞: 100 + 220 + 470 = 790 Ω
- Corriente del circuito utilizando ley de Ohm
 𝑉
𝐼=
𝑅
6𝑣
𝐼= 7.59𝐸 − 3 𝐴
790 Ω
- Calculo de voltajes:
Para R1:
𝑉 =𝐼∗𝑅

𝑉 = (7.59𝐸 − 3 𝐴) ∗ 100Ω = 759𝑚𝑉

Debido a que en serie la corriente es cte, se realiza el mismo procedimiento

para V2 Y V3, cambiando el valor de R en la ecuación.

V2 = 3.57 V, V3: 1.67V

 RESULTADOS Y RESPUESTA A PREGUNTAS

MANERA DE MEDIR RESISTENCIA EN UN CIRCUITO

TABLA 1: Resistencia y código de color
Resistencia Banda 1 Banda 2 Banda 4 Tolerancia %
Ω color/cifra Color/cifra color/ factor
multiplicador
100 Café -1 Negro 0 Café -x10Ω ORO +/- 5
220 Rojo-4 Rojo -2 Café -x10Ω ORO +/- 5
470 Amarillo-4 Morado-7 Café -x10Ω ORO +/- 5

MANERA DE MEDIR VOLTAJE DE UN CIRCUITO.

TABLA 2: Voltaje de cada Resistencia
Resistencia Ω Voltaje (V)
100 0.759
220 1.67
470 3.57

MANERA DE MEDIR CORRIENTE EN UN CIRCUITO

TABLA 3: Corriente
Corriente (A) 8.7E-3

*IMÁGENES DE PROCEDIMIENTO EN ANEXO*

CALCULO TEORICO PARA COMPARAR

TABLA 4: Adquisición de datos y cálculo de resultados
No. Medición Valor Representación Valor teorico
Medido del valor con su (calculando
incerteza con base a ley
de ohm)
1 Resistencia 790 Ω 790Ω ± 8.32 790 Ω
total del
circuito
2 Voltaje en 759mV 759mV± 24mV 759mV
cada 3.57V 3.57V± 38mV 3.57V
resistencia 1.67V 1.67V ± 28mV 1.67V
3 Corriente del 8.70mV 8.70mV ± 0.29mV 8.70mV
circuito
 PREGUNTAS

1) ¿Qué representa la cuarta franja en un resistor con código de colores de

cuatro bandas?

La cuarta franja en un resistor con código de colores de cuatro bandas

representa la tolerancia que posee el resistor.

2) Investigue ¿Por qué un multímetro se puede dañar si se mide voltaje estando

este en configuración para medir corriente?, explique que le puede suceder
internamente.

Al momento de llevar a cabo la medición de la corriente, el circuito se

encuentra en serie y por lo tanto su resistencia se considera como infinita, lo
que sucedería con el multímetro sería un corto circuito debido a que dos
conductores de diferente polaridad se unirían y eso generaría que la
resistencia del circuito disminuya a cero, haciendo que exista un aumento en
la intensidad de la corriente.

3) ¿Existió porcentaje de error entre el valor de la corriente medida en el

simulador con respecto a la calculada por usted? ¿Si, no, por qué?

No, no existió un porcentaje de error debido a que la practica se llevo a cabo

en un simulador, por lo que el escenario es muy ideal, generando que no se
tomen en cuenta factores externos que pudieran afectar los resultados
obtenidos.
 CONCLUSIONES

1. La ley de ohm es básica en los circuitos eléctricos que establece la diferencial

de potencial que se aplica entre los extremos de un conductor determinado
es proporcional a la intensidad de la corriente que circula por el material
conductor.

2. El código de colores de resistencia es una fuente de información que se tiene

para poder identificar el valor de la resistencia que se está utilizando al no
contar con dato nominal.

3. Un circuito es un lazo cerrado que permite que la carga se mueva de un lugar

a otro, es por ello que la resistencia, voltaje y corriente son parte fundamental
de un circuito debido a que describen el movimiento de carga.
 ANEXO:

Figura: Resistencia total del circuito (primera configuración)

Figura: Voltaje de resistores (segunda configuración)

Figura: medida de corriente (tercera configuración)
