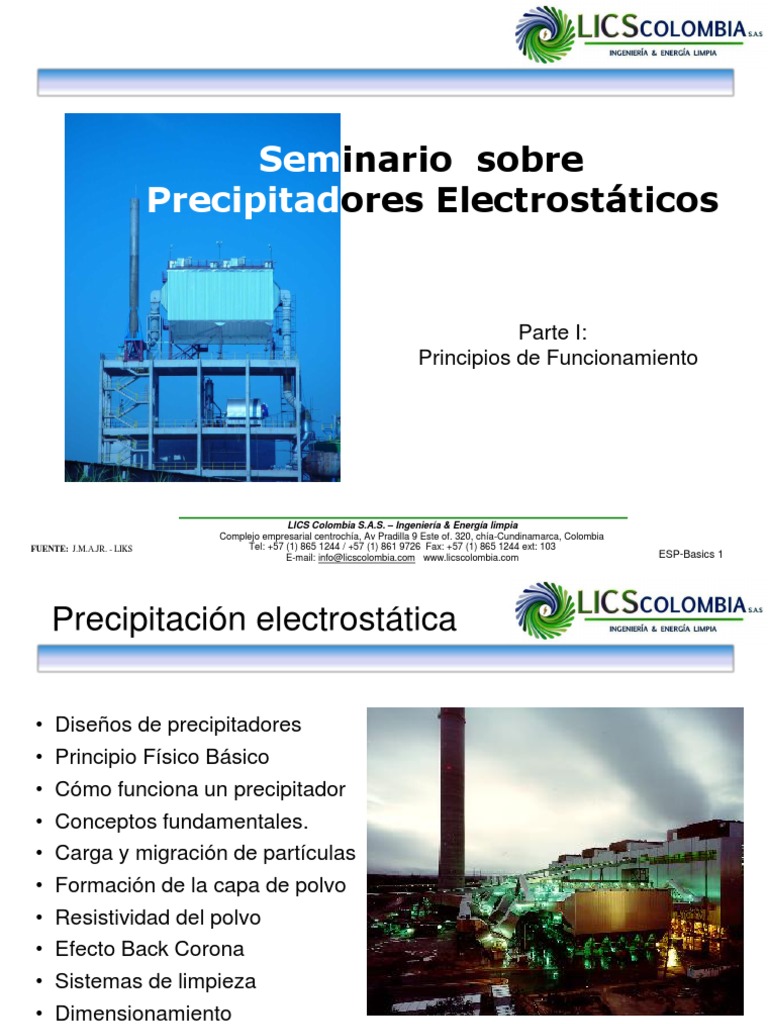

Seminario sobre
Precipitadores Electrostáticos
Parte I:
Principios de Funcionamiento
LICS Colombia S.A.S. – Ingeniería & Energía limpia

Complejo empresarial centrochía, Av Pradilla 9 Este of. 320, chía-Cundinamarca, Colombia
FUENTE: J.M.A.JR. - LIKS Tel: +57 (1) 865 1244 / +57 (1) 861 9726 Fax: +57 (1) 865 1244 ext: 103
E-mail: info@licscolombia.com www.licscolombia.com ESP-Basics 1
Precipitación electrostática
• Diseños de precipitadores
• Principio Físico Básico
• Cómo funciona un precipitador
• Conceptos fundamentales.
• Carga y migración de partículas
• Formación de la capa de polvo
• Resistividad del polvo
• Efecto Back Corona
• Sistemas de limpieza
• Dimensionamiento

Energía Eléctrica
Gas sucio Precipitador .. limpio

Electrostático
Gases con alta concentración (Si) de partículas Gases con baja concentración (So) de partículas
 So 
Recolección de partículas   1   x100
 Si 
W . A
n  1 e Q

Diseño tipo Seco
Fuente de energía de alta tensión
Carcasa
Entrada de gas Salida de Gas
Electrodos de Colección Electrodos de Descarga

Vista superior

Diseño tipo Húmedo
Vista corte superior Vista corte Lateral

Configuración de electrodos
Campo uniforme Campo eléctrico no uniforme
Placa-Placa
Electrodo-Tubo Punta-Placa Varios electrodos–Placas
(condensador)
(condensador, ESP húmedo) (ESP)
Cuando genera corona

inmediatamente Descarga Corona
aparece la chispa

Como funciona un ESP?
5 Principios básicos
• Generación de Iones
• Carga de Partículas
• Transporte de Partículas
• Formación de la capa de polvo
• Remoción de polvo

CONCEPTOS BÁSICOS
1) Un "ión" es una molécula de gas que ha Es decir: uno, o más de uno, de los átomos
ganado o perdido, uno o más electrones. de la molécula han perdido o ganado
electrones.
2) Los rayos cósmicos y la radiactividad natural,

producen alrededor de 20 pares de iones por cm³ de
aire, por segundo.
3) Un electrón libre dentro de un campo eléctrico adquiere velocidad (energía

cinética), la cual depende de la energía aplicada al campo eléctrico.
4) La masa de un electrón es aproximadamente 13.000 veces menor que la masa de

un ion.
5) La masa de un ion es de aproximadamente 10.000 veces menor que la masa de

una partícula (partícula de 1μm de diámetro medio).

Cuando un electrón con alta energía cinética cruza un átomo.
Electrón libre
Electrón libre
Electrón libre
(con alta energía cinética)
Átomo
Positivo

Cuando un electrón con baja energía cinética cruza un átomo.
Electrón libre
(con baja energía cinética)
Átomo
Negativo

Campo Eléctrico
La diferencia de Tensión sobre una configuración de electrodos produce
un campo eléctrico
E
Placa-Placa:
V
d V E  const.
d
d x
E Punta-Placa:
E  f(x, y)  const.
V
Campo de alta tensión alrededor
de la punta produce
Ionización
d x

Región donde el campo KV
eléctrico está muy

concentrado, alta
densidad de campo y se
genera el efecto corona
(ionización )
Campo Eléctrico
 a  b
Vo   30.m.a.d  9 . ln a
 d 
Vo = Tensión mínima para producir el efecto corona (kV)

m = Rugosidad del electrodo emisor (0,5<m<1,0)
a = diámetro de electrodo emisor (cm)
d = densidad relativa de gas
b = distancia entre placa colectora y electrodo emisor (cm)

Generación de Iones
Efecto de alta tensión en campo eléctrico ,

ionización de las moléculas de gas
-
- +
+
-
-
Es visible en color azul oscuro cerca
a la punta del electrodo
"Chisporroteo“ sonido
Generación de ozono

Generación de Iones
Alta concentración de campo Baja concentración de campo
(Se dirige hacia el cátodo)
+ + -
Zona de Acción +
- -
- +
cátodo - -
(Se dirige hacia el ánodo)
1. Fase: - + -
+
electrón libre (=rápido) choca - -
2. Fase:
con una molécula neutra 3. Fase:
1 La molécula positiva se dirige electrón (=lento) se agrega a la

hacia el cátodo molécula convirtiéndola en un
2 Los electrones libres se dirigen ión negativo.
hacia el ánodo
V/I-Características
I Insatisfactorio Placa-Placa:
ESP-Operación
posible • Campo E. uniforme
V • Sin efecto corona
• Chispa repentina
V
VBreakdown
I
Punta-Placa:
ESP-Operación • Campo E. No-uniforme
V • Inicio efecto corona
• Descarga
V • chisporroteo
V inicio corona VBreakdown
Descarga corona, aparece sólo en configuración no uniforme de electrodos

Zona pasiva
Región donde el campo
En esta región los
eléctrico está muy
electrones libres poseen
concentrado, ocurre el
baja energía cinética.
efecto corona. (ionización)
Molécula de gas
Electrón libre
Ion positivo
Ion negativo
Antes de la colisión Después de la colisión

de electrones con la de electrones con la
molécula de gas molécula de gas
(Separación)

Carga de partículas
= Electrón
= Molécula de gas neutro
= Ion de gas negativo
partícula partícula
cargada cargada
-
T/R-conjunto
+

Carga de partículas (d >1mm) p
• Las líneas de campo pasan por la superficie de la partícula

• Los iones pasan a lo largo de las líneas de campo
• Los iones colisionan con las partículas
• Carga máxima de las partículas: Qp = f (dp, E)
= Ion negativo
Semi-cargada Totalmente cargada
Cuanto mayor es el voltaje, mayor es la carga de partículas!

Migración de partículas
FSt Fel Fuerza Eléctrica: Fel= Q E
Fuerza de Reacción: FSt= 3pdpw
QE
Velocidad de w
Migración: 3pd p
(simplificada)
w depende de : carga de partícula Q

tensión de campo E
diámetro de la partícula dp
Reacciones de azufre (S) y Sodio (Na) en Calderas de Recuperación
(Tasa de Conc. S/Na = 1,5 / cool bed / Alta sulfidez
H2S(g) SO2(g) SO3(g) NaHSO4(s) Na2SO4(s) Na2CO3(s)
Economizador Bisulfato (Sulfato ácido)

~(280oC)
2NaHSO4(l,s)
Banco de Caldera
~(500oC)
SO3(g) H2O(g)
Sobrecalentador
Carbonato de sodio
(~800oC) O2(g)
Sulfato de sodio Na2CO3(l,s)
Na2SO4(l,g)
Aire terciario Dióxido de azufre CO2(g)
(~1200oC) SO2(g) O2(g)
Fondo de
H2S(g) O2(g) 2NaOH(g)
caldera
Acido Sulfídrico Hidróxido de sodio

Reacciones de azufre (S) y Sodio (Na) en Calderas de Recuperación
(Tasa de Conc. S/Na = 0,8 / hot bed / baja sulfidez /solido alto > 70%)
< 1 ppm > 10%
H2S(g) SO2(g) Na2SO4(s) Na2CO3(s)
Economizador
~(280oC)
TRS (Total azufre reducido)
Banco de Caldera Tanto menor cuanto
~(500oC)
mayor la eficiencia de
La mezcla de Aire / gas Carbonato de sodio
Sobrecalentador
(~800oC)
Na2CO3 (l,s)
Sulfato de sodio
Na2SO4 (l,g)
Aire terciario Dióxido de azufre CO2(g)
(~1200oC) SO2 (g)
O2(g)
Fondo de
horno H2S (g) O2(g) 2NaOH (g)
Sulfito de hidrogeno Hodróxido de sodio
Porcentaje de carbonato (Na2CO3) y bisulfato (NaHSO4) en las cenizas de la
caldera de recuperación. (solución acuosa con 1% de cenizas)
14
12
10
8
PH
6
0
10% 5% 0 5% 10%
Na 2CO3 NaHSO4
Na 2SO4

I KV
I = corriente de campo
dQ = derivada de carga
dt = derivada de tiempo
w w w
W = Velocidad de migración
(Drift velocity)
q = carga de partículas w w w
Ep = campo eléctrico en
proximidad de las partículas w
w w
v = viscosidad del gas
r = radio de partículas
w
Vel. de ion
W ~ potencia eléctrica aplicada en
campo

I KV
w w w
Chispa o Arco
w w w
Vel. de ion

Formación de la capa de polvo
Partículas cargadas viajan hacia

la placa colectora.
Las partículas se descargan lentamente
en la placa colectora o de precipitación.
La fuerza de fijación persiste debido a la

carga en la capa de polvo.
Se requiere mayor fuerza con partículas
altamente resistivas.
Partículas altamente resistivas requieren
un fuerte golpe o golpe “power-off“.
Influencia de la capa de polvo
Precipitador Electrostático: Circuito Equivalente:
Electrodos emisores
Vgas
gas
VESP
Capa de polvo
Vpolvo
Electrodo colector
El gas y la capa de polvo forma un divisor de voltaje
• Vgas = Caída de voltaje que ocurre a través del gas.

• Vpolvo = Caída de voltaje que ocurre a través de la capa de polvo.

Resistividad de polvo
Staubwiderstand r [ W * cm ]
1,0E+14
Probe Nr. 7 EGR A + B
(Querredler) Taupunkt = 10 °C Valor máximo a una
Probe Nr. 7 EGR A + B
1,0E+13 t=10°C (Querredler) Taupunkt = 20 °C cierta temperatura,
Probe Nr. 7 EGR A + B dependiendo del
(Querredler) Taupunkt = 35 °C
1,0E+12 proceso
t=20°C
1,0E+11
La humedad disminuye
la resistividad del polvo
t=30°C
1,0E+10
1,0E+09
1,0E+08
50 100 150 200 250 300 350 400
Temperatur [ °C ]

Polvo con alta resistividad
Polvo con alta resistividad (>1011Wcm)
Caída de tensión alta sobre en la capa de polvo
Micro-descargas eléctricas en la capa de polvo

Vgas
VESP Emisión de iones positivos (= back corona)
Descarga y carga inversa de partículas

Vpolvo
Disminución drástica del rendimiento de ESP!
Alto consumo de energía eléctrica!

Efecto Back Corona
Electrodo emisor Electrodo emisor
Iones
negativos
Partículas
descargadas
partículas
cargadas
Iones
positivos
Electrodo colector Electrodo colector
Operación Normal Operación con Back Corona

Resistividad de polvo
==> partículas pierden carga eléctrica rápidamente.

==> Re-entrada de polvo en el flujo de gas.
==> Partículas demoran en perder carga eléctrica.

==> Genera efecto back corona.

Cómo evitar el Back Corona
Mediante reducción de la tensión de la capa

de polvo! E=rJ
1. Reducción de la resistividad del polvo:

• Disminución de la temperatura del gas
• Aumento de la humedad del gas
• Acondicionamiento del gas (i.e. SO3)
2. Reducción de la densidad de corriente:

• Potencia pulsada

Limpieza de electrodos
• La capa de polvo disminuye el rendimiento del ESP.
• Remoción de la capa de polvo por impacto mecánico.
• Sistema de limpieza para electrodos colectores ( placas).

• Sistema de limpieza para electrodos emisores.
• La limpieza también crea reentrada de polvo.
• La frecuencia de la limpieza debe ser cuidadosamente

adaptada a las condiciones locales del ESP.
• Primer campo: alta frecuencia de golpeo.

• Último campo: Baja frecuencia de golpeo.

ESP-Dimensionamiento
Fórmula de Deutsch:
A v
w
  1  exp v resolviendo: A   ln(1   )
w
1. El caudal depende del Proceso.

2. La eficiencia de captación depende de la concentración de polvo en el gas
(sucio, limpio).
3. El valor de w se determina por la experiencia en otras plantas similares.
4. Cálculo del área colectora de precipitación A.
5. Determinación del número de campos, pasajes, altura, longitud.
Potencia eléctrica Vs Eficiencia
en precipitadores electrostáticos
W . A
eff n  1 e Q
%
W ~ proporcional a la Energía eléctrica aplicada a los campos.
99,8
99,6
99,0
95,0
92,0
0 100 200 300 400 500

Watts/1000acfm

Controlador Analógico
KV Depende de la mecánica
Punto interna y del proceso
de
Chispa
KV medio
0 Tiempo
Reducción
Aumento

Controlador con microprocesador convencional

Depende de la
KV
mecánica interna y Depende del número de
del proceso Spark / min deseado
Punto
de Spark KV medio
X% de
punto de
Spark
0
Tiempo

Controlador microprocesado Castlet
2 chispas en período
menor que 8 mediociclos
KV y un Arco
Punto
de chispa Step (default = 5 = 2,5% KV medio
de KVmáx )
95% de
Chispa
punto de
chispa
Arco
Rampa rápida
tiempo

Controlador microprocesado Piacs
2 Sparks en período menor que

KV
8 medio ciclos y un Arco
Punto
de Spark Step (default = 5 = 2,5% do KVmáx )
95% de unto Spark

de Spark
Arco
Rampa rápida
tempo
Intervalo entre
spark tiempo de recuperación
(4 mediociclos)
Des-ionización (4 medio ciclos )

Transformador monofásico
KV
KV pico
KV medio
mA mA pico mA medio
t
Potencia pico = mA pico * KV pico = (1,15 a 1,30) * KV medio * mA medio

Variovolt
KV
KV pico
KV medio
Alta frecuencia
> 1000Hz
mA medio
mA mA pico
t
Potencia pico = mA pico * KV pico  KV medio * mA medio

Distancia entre placa, vs. KVpico
250
200
KVp = 0,31*X(mm) - 12
150
KVp
100
50

Protección contra explosión por presencia de CO
Se recomienda desconectar el precipitador

con
0,8% a 1% de CO
(En Europa es normativo desconectar con 3,5% de CO)
La combinación es explosiva con 13% de CO

y 6% de O2
Cómo mejorar el rendimiento de los precipitadores electrostáticos
en 4 pasos.
.
1) Inspeccionar y realizar reparaciones mecánicas.

2) Inspeccionar y realizar reparación eléctrica.
3) Revisar el proceso y ajustarlo.
4) Realizar optimizaciones.

1) Mecánica
• Alineamiento de electrodos colectores y e. emisores. (aceptable < 10%)
• Sistema de limpieza de electrodos de precipitación y de emisión.

(desgaste, fatiga de componentes, etc...)
• Sistema de sustentación / Aislamiento de AT del panel de emisión.

• Distribución de gases en ducto de entrada y dentro del PE.
• Sistema de remoción de polvo de PE. (entrada de aire falso, desgaste, etc...)
• Corrosión <=>Humedad (operación por debajo de la temperatura del punto de rocío...)

2) Eléctrica.
• Verificar el funcionamiento de controladores de AT y sus
respectivos transformadores. (verificar corrientes de fuga )
• Verificar el funcionamiento del control de limpieza de
electrodos de emisión y precipitación. (ajustar el programa)
• Verificar el funcionamiento del sistema de calefacción de
aisladores y de tolvas.
• Llevar a cabo curvas V / I (crear base de datos)

3) Proceso.
Evaluar conjuntamente con operación y producción:
• Caudal de gases => reducir.
• Temperatura de operación => resistividad del polvo.
• Presión de operación del precipitador. (cotejar estándar).
• Remoción de polvo, finos. => cantidad de partículas.
• Análisis de partículas => diámetro, humedad, distribución
tamaños.

4) Optimizar el rendimiento del PE.
• Mejorar la distribución de gases. (disminuir el coeficiente de velocidad “ CV ” => < 15%)
• Mejorar (actualizar) controladores de AT y de limpieza.(mayor potencia /
m3/h de gas).
• Mejorar electrodos emisores. (electrodos más eficientes => mayor mA/m2).

• Ajustar el proceso. (calidad combustible, mezclas, quema, tamaño de partículas, etc...).
• Acondicionamiento de partículas. (humidificación, inyección de SO3, etc...).
• Aumento de área colectora.

Mantenimiento Mecánico.
+
Mantenimiento Eléctrico.
+
Proceso operativo.
+
Optimización.
=
EFICIENCIA MÁXIMA
Precipitador Electrostático
Fin del Curso 1


Sem Precipitad: Inario Sobre Ores Electrostáticos

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Sem Precipitad: Inario Sobre Ores Electrostáticos

Cargado por

Copyright:

Formatos disponibles

Seminario sobre

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Gas sucio Precipitador .. limpio

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Entrada de gas Salida de Gas

Electrodos de Colección Electrodos de Descarga

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Vista corte superior Vista corte Lateral

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Campo uniforme Campo eléctrico no uniforme

Cuando genera corona

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

2) Los rayos cósmicos y la radiactividad natural,

3) Un electrón libre dentro de un campo eléctrico adquiere velocidad (energía

4) La masa de un electrón es aproximadamente 13.000 veces menor que la masa de

5) La masa de un ion es de aproximadamente 10.000 veces menor que la masa de

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Región donde el campo KV

eléctrico está muy

Vo = Tensión mínima para producir el efecto corona (kV)

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Efecto de alta tensión en campo eléctrico ,

LICS Colombia S.A.S. – Ingeniería & Energía limpia

(Se dirige hacia el cátodo)

1 La molécula positiva se dirige electrón (=lento) se agrega a la

Descarga corona, aparece sólo en configuración no uniforme de electrodos

Antes de la colisión Después de la colisión

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

• Las líneas de campo pasan por la superficie de la partícula

Semi-cargada Totalmente cargada

Cuanto mayor es el voltaje, mayor es la carga de partículas!

FSt Fel Fuerza Eléctrica: Fel= Q E

Fuerza de Reacción: FSt= 3pdpw

w depende de : carga de partícula Q

H2S(g) SO2(g) SO3(g) NaHSO4(s) Na2SO4(s) Na2CO3(s)

Economizador Bisulfato (Sulfato ácido)

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Partículas cargadas viajan hacia

La fuerza de fijación persiste debido a la

El gas y la capa de polvo forma un divisor de voltaje

• Vgas = Caída de voltaje que ocurre a través del gas.

LICS Colombia S.A.S. – Ingeniería & Energía limpia

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Polvo con alta resistividad (>1011Wcm)

Caída de tensión alta sobre en la capa de polvo

Micro-descargas eléctricas en la capa de polvo

Descarga y carga inversa de partículas

LICS Colombia S.A.S. – Ingeniería & Energía limpia

Electrodo emisor Electrodo emisor

Electrodo colector Electrodo colector

Operación Normal Operación con Back Corona

==> partículas pierden carga eléctrica rápidamente.

==> Partículas demoran en perder carga eléctrica.
