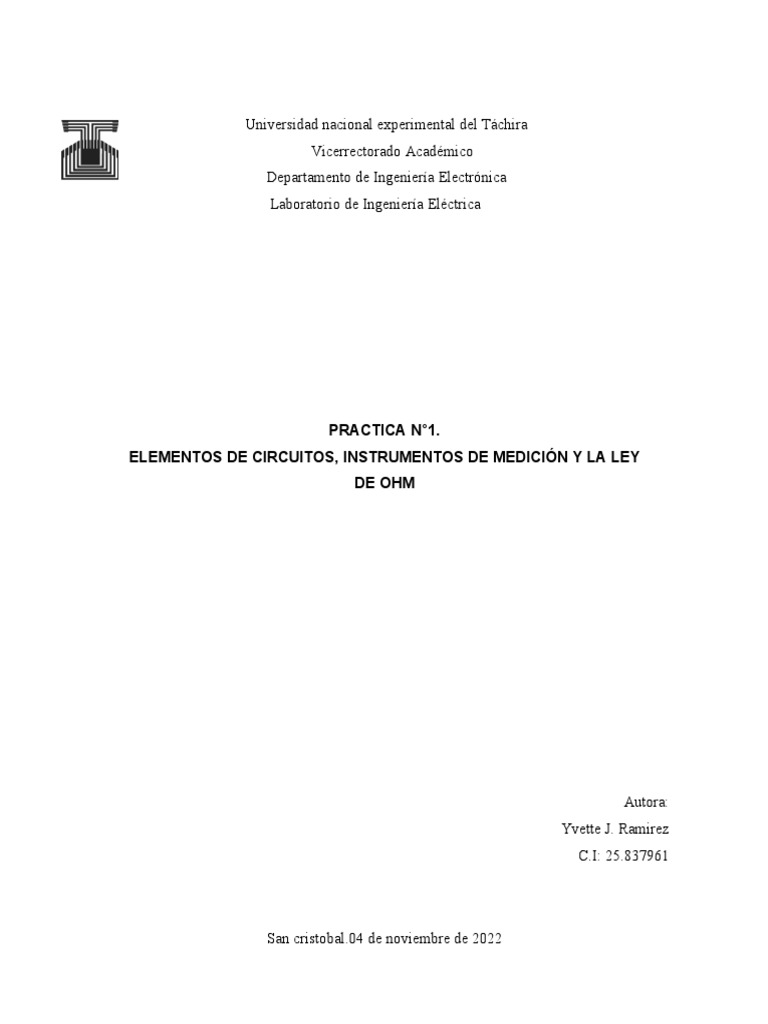

Universidad nacional experimental del Táchira

Vicerrectorado Académico
Departamento de Ingeniería Electrónica
Laboratorio de Ingeniería Eléctrica

PRACTICA N°1.
ELEMENTOS DE CIRCUITOS, INSTRUMENTOS DE MEDICIÓN Y LA LEY
DE OHM

Autora:
Yvette J. Ramirez
C.I: 25.837961

San cristobal.04 de noviembre de 2022

 A. OBJETIVOS
1. Conocer los elementos pasivos (resistores), tipos y valores nominales, código
de colores.
2. Conocer el uso y manejo de los instrumentos de medición: Amperímetro,
Voltímetro, Multímetro.
3. Establecer un circuito eléctrico básico.
4. Realizar las mediciones de las magnitudes eléctricas básicas en un circuito
eléctrico.
5. Determinar los valores máximos de voltaje o corriente que puede soportar un
elemento de circuito conociendo los valores nominales.
6. Comprobar la Ley de Ohm en un circuito eléctrico.
7. Verificar la linealidad de un elemento resistivo mediante la curva V vs. I.

B. PRE- LABORATORIO
 CONOCIMIENTOS PREVIOS

1) ¿Qué es el código de colores para resistores y cómo se utiliza?

El código de colores es aquel mediante el cual se determina el valor
de la resistencia, la tolerancia (en porcentaje) y en ocasiones la
confiabilidad esperada del resistor.
Se utiliza leyendo las bandas de colores siempre de derecha a
izquierda, la izquierda se define como el lado del resistor con las bandas
más cercana al extremo.
Las primeras dos bandas representan al primero y segundo dígito del
valor de la resistencia, la tercera llamada banda multiplicadora representa el
número de ceros que siguen a los primeros dos dígitos, la cuarta banda
indica la tolerancia del resistor y la quinta banda (si está presente) índica la
confiabilidad esperada del componente.
2) ¿Qué es un resistor variable? ¿Qué tipos de resistores variables
existen?
Es aquél que controla (aumenta o disminuye) el flujo de corriente eléctrica
cuando se varía o cambia su resistencia. Los tipos de resistores variables
 son los siguientes: potenciómetros, reóstatos, termistores, resistores
magnéticos, fotoresistores, humistores, resistores variables a la fuerza y
varistores.
3) ¿Qué es circuito eléctrico, circuito abierto, cerrado y en corto?
-Circuito eléctrico: Es una interconexión de elementos eléctricos que
permite generar, transportar y utilizar la energía eléctrica, con la finalidad de
transformarla en otro tipo de energía.
-Circuito abierto: Es un elemento del circuito con resistencia que tiende al
infinito. Un circuito abierto es aquel en el cual se interrumpe el camino de la
corriente eléctrica cuando un punto de la instalación se abre.
-Circuito cerrado: Es aquel por el cual se produce un paso continuo de
corriente eléctrica que permite un flujo permanente de corriente.
-Circuito en corto: Es un elemento de circuito con resistencia que se
aproxima a cero.
4) Medición directa o indirecta, errores en la medición.
-Medición directa: Es aquella que consiste en comparar de manera directa
la magnitud de una cantidad física con unidad de medida estándar
utilizando un instrumento de medición construido para tal fin.
-Medición indirecta: Es aquella que se basa en utilizar las mediciones
directas realizadas previamente para realizar cálculos matemáticos
relacionando variables para llegar al resultado.
-Errores en la medición: Es la inexactitud que acepta como inevitable al
comparar una magnitud con su patrón de medida. Es decir, son los errores
cometidos en la medida de una magnitud debidos a los métodos
empleados, a los instrumentos utilizados o al propio experimentador.

5) Uso y aplicación de los equipos de medición: Amperímetro,

Voltímetro, Multímetro Digital. ¿Cómo se conectan los instrumentos
para medir corriente, tensión y resistencia? Elabore el diagrama para
cada uno de ellos.
-Amperímetro: Es un instrumento de medición que se usa para medir la
intensidad de las corrientes eléctricas.
 Su aplicación en las labores eléctricas industriales es bastante
debido a que permite a los profesionales de la electricidad desechar el
método de cortar un cable e insertar un medidor de prueba para tomar la
respectiva medición de energía. Por otra parte, con este equipo en el
proceso de medición, no es necesario desconectar el circuito que transmite
corriente.
Cabe destacar que sum aplicación también es compatible con otros
espacios fuera del entorno industrial como sistemas eléctricos en zonas
residenciales comerciales entre otros.
-Voltímetro: Instrumento de medición que se utiliza para medir la diferencia
de potencial o tensión entre dos puntos de un circuito eléctrico.
Entre sus aplicaciones están conocer el voltaje real de los diferentes
componentes, para comprobar si hay energía en el circuito y para probar
baterías.
-Multímetro digital: Es un instrumento de medida que se usa para medir dos
o más parámetros eléctricos y magnitudes en el mismo dispositivo.
Su aplicación implica principalmente varios proyectos eléctricos y
electrónicos para pruebas de componentes.
¿Cómo se conectan los instrumentos para medir? ...Así:
-Corriente: En este caso se conecta un amperímetro en serie con la carga,
es decir, se conecta el instrumento sobre el mismo cable.
-Tensión: En este caso se conecta un voltímetro en paralelo a los dos
puntos donde se desea medir la tensión. El terminal positivo del voltímetro
se conecta al terminal positivo de la tensión.
-Resistencia: en este caso se conecta un ohmímetro entre los dos extremos
de la resistencia a medir, estando esta desconectada del circuito eléctrico.
Digramas:
6) Enuncie la Ley de Ohm teórica y matemáticamente.
La ley de ohm establece que la tensión V a lo largo de un resistor es
directamente proporcional a la corriente I que fluye a través del resistor, es
decir:
V ∝I
Definiendo la constante de la proporcionalidad de un resistor como la
resistencia R, siendo su forma matemática la siguiente:
V =R∗I
Donde:
-V= Voltaje [V]
-I= corriente [A]
-R= resistencia [Ohm]

7) ¿Cómo se determina gráficamente el valor de una resistencia?

De manera gráfica se obtiene el valor de una resistencia hallando la
pendiente tras representar los pares ordenados (I,V):
8) Investigue cómo calcular el voltaje máximo que se puede suministrar a
un resistor, si se conoce la potencia máxima en vatios que este puede
disipar y el valor en ohm de su resistencia.
Para el cálculo del voltaje máximo que puede ser suministrado a un
resistor, si se conoce la potencia máxima que puede disipar y el valor de su
resistencia, se despeja de la siguiente formula el voltaje máximo
2
Vmax
Pmax=
R
Una vez despejado, se proceden a sustituir los valores
correspondientes para la potencia máxima y resistencia. La ecuación a
utilizar para este cálculo quedaría de la siguiente manera:
Vmax= √ Pmax∗R

Donde:
- Vmax= Voltaje máximo [V]
- Pmax= Potencia máxima [W]
-R= resistencia [Ohm]
9) Investigue cómo calcular la corriente máxima que puede soportar un
resistor, si se conoce la potencia máxima en vatios que este puede
disipar y el valor en ohm de su resistencia.
Para el cálculo de la corriente máxima que un resistor puede
soportar, si se conoce la potencia máxima que puede disipar y el valor de
su resistencia, se despeja de la siguiente formula el voltaje máximo
2
Pmax=Imax ∗R
Una vez despejado, se proceden a sustituir los valores
correspondientes para la potencia máxima y resistencia. La ecuación a
utilizar para este cálculo quedaría de la siguiente manera:

Imax=
√ Pmax
R

Donde:
- Imax= Corriente máxima [A]
- Pmax= Potencia máxima [W]
-R= resistencia [Ohm]

10) ¿Cómo se calcula la resistencia interna de una lámpara

incandescente a partir de su voltaje y potencia nominal?
La resistencia interna de una lámpara incandescente en función de
su voltaje y su potencia nominal se calcula despejando la resistencia de la
siguiente ecuación:
V2
P=
R
Una vez despejada la resistencia, se procede a sustituir los valores
de la potencia nominal y el voltaje respectivamente. Quedando la ecuación
a utilizar para el cálculo de la resistencia interna de una lámpara
incandescente en función del voltaje y la potencia nominal de la siguiente
manera:
 2
V
R=
P
Donde:
- R= resistencia [Ohm]
- V= Voltaje [V]
- P= Potencia nominal [W]:

11) ¿Cuál es el efecto de la temperatura en la resistencia de una lámpara

incandescente?
El efecto de la temperatura en una lámpara incandescente se ve
reflejado en que, al modificar la temperatura, el valor de la resistencia
cambia, debido a que la temperatura y la resistencia están
interrelacionadas. Al aumentar el valor de la temperatura, aumentará
también el valor de la resistencia produciéndose una disminución y
estabilización de la corriente.

12) ¿Cuáles son las expresiones para determinar el valor de una

resistencia cuando varía su temperatura?
Para determinar el valor de la resistencia al variar la temperatura se
utiliza la siguiente formula:
Rt =R0∗(1+∝T )
Donde:
- Rt = resistencia del conductor a cierta temperatura [Ohm]
- R0 = Resistencia del conductor a 0°C [Ohm]
- ∝= Coeficiente de temperatura de la resistencia del material conductor [
° C−1 ]:
- T= Temperatura del conductor [°C]

13) ¿En una curva V vs I Que indica la linealidad o no linealidad de la

curva?
E n este tipo de curva la linealidad de la curva indica que el valor de
un resistor es constante, es decir no cambia al aplicar un cambio en el valor
 del voltaje o la corriente. Mientras que, por el contrario, la no linealidad de la
curva indicaría que el valor de la resistencia es variable, es decir cambia al
aplicar un cambio en el valor del voltaje o la corriente.
C. LABORATORIO

Actividad 1. Determine el valor de los resistores suministrados según el

código de colores.

Tabla 1. Código de colores en Resistores.

Valor
Resistor Código de colores
nominal

Cifra 1, color marrón =1

Cifra 2, color negro =0 100 Ω ± 5 %
Multiplicador, color marrón =10
Tolerancia, color oro =± 5 %

Cifra 1, color rojo =2

Cifra 2, color rojo =2 220 Ω ± 5 %
Multiplicador, color marrón =10
Tolerancia, color oro =± 5 %

Cifra 1, color naranja =3

Cifra 2, color naranja =3
Multiplicador, color marrón =10 330 Ω ± 5 %
Tolerancia, color oro =± 5 %

Cifra 1, color marrón =1 1 KΩ ± 5 %

Cifra 2, color negro =0
Multiplicador, color rojo =100
Tolerancia, color oro =± 5 %

Cifra 1, color amarillo =4 4,7 KΩ ± 5 %

Cifra 2, color morado =7
Multiplicador, color rojo =100
Tolerancia, color oro =± 5 %

Cifra 1, color marrón =1 10 KΩ ± 5 %

Cifra 2, color negro =0
Multiplicador, color naranja =1000
 Tolerancia, color oro =± 5 %

Actividad 2. Inserte en el simulador un potenciómetro o resistor variable de

1 kΩ como se muestra en la figura 1, procediendo a medir con un multímetro
digital los valores de resistencia entre sus diferentes terminales (A-B, B-C, A-C)
fijando la perilla en un 60%. Plasme los resultados obtenidos en la tabla 2.

Figura 1. Montaje en simulador para medición de resistencia en

potenciómetro.

Figura 1.1. Montaje en simulador para medición de resistencia en

potenciómetro en los terminales A-B.
 Figura 1.2. Montaje en simulador para medición de resistencia en
potenciómetro en los terminales B-C.

Figura 1.3. Montaje en simulador para medición de resistencia en

potenciómetro en los terminales A-C.

Tabla 2. Medición de Resistencia en un Potenciómetro.

Medida del Multímetro Digital en
Simulación
R 400 Ω
AB (Ω)
R 600 Ω
BC (Ω)
R 1 KΩ
AC (Ω)

Actividad 3. Proceda a conectar en el simulador el circuito de la figura 2,

suministre una tensión DC de 70V, usando un potenciómetro de 100 Ω con la
perilla a un 80%. Conecte los instrumentos necesarios para medir corriente total y
la tensión en el resistor, plasmando los resultados en la Tabla 3. Realice el cálculo
teórico del circuito.

Figura 2. Circuito eléctrico con la conexión de los instrumentos de

medición.

Figura 2.1. Circuito eléctrico con la conexión de los instrumentos de

medición en multisim.
 Tabla 3 Medición de Magnitudes Eléctricas.

Resistencia
Tensión VDC Corriente Potencia
Calculada

70 V 0,875005 A 79,9995 Ω 61,25035 W

Calculo para la resistencia:

V
R=
I

70 V
R=
0,875005 A

R=79,9995 Ω

Calculo para la potencia:

V2
P= ó P=V ∗I
R

70V 2
P= ó P=70∗0,875005 A
79,9995 Ω

P=61,25035W

Actividad 4. Utilizando el mismo circuito de la actividad anterior, pero

variando los valores de tensión de la fuente desde 10 V hasta 100 V, calcule
teóricamente los diferentes valores de corriente para el resistor, plasmando los
resultados en la fila Corriente Teórica (A) de la tabla 4. Ejecute la simulación del
circuito para cada uno de los valores de tensión establecidos, midiendo el valor de
corriente correspondiente, plasmándolo en la fila Corriente Medida (A) de la tabla
4. Calcule el valor de resistencia utilizando la Ley de Ohm para cada uno de los
valores de tensión y corriente medidos, plasmando los resultados en la fila
“Resistencia Calculada (Ω)” de la tabla 4, calculando además la resistencia
promedio a partir de los valores obtenidos de cada medida.
 Figura 3. Circuito para la verificación de la Ley de Ohm en un resistor
variable.

Figura 3.1. Circuito para la verificación de la Ley de Ohm en un resistor

variable, con V=10.
 Figura 3.2. Circuito para la verificación de la Ley de Ohm en un resistor
variable, con V=20.

Figura 3.3. Circuito para la verificación de la Ley de Ohm en un resistor

variable, con V=30.
 Figura 3.4. Circuito para la verificación de la Ley de Ohm en un resistor
variable, con V=40.

Figura 3.5. Circuito para la verificación de la Ley de Ohm en un resistor

variable, con V=50.
 Figura 3.6. Circuito para la verificación de la Ley de Ohm en un resistor
variable, con V=60.

Figura 3.7. Circuito para la verificación de la Ley de Ohm en un resistor

variable, con V=70
 Figura 3.8. Circuito para la verificación de la Ley de Ohm en un resistor
variable, con V=80

Figura 3.9. Circuito para la verificación de la Ley de Ohm en un resistor

variable, con V=90
 Figura 3.10. Circuito para la verificación de la Ley de Ohm en un resistor
variable, con V=100

Tabla 4. Cálculo de la resistencia a partir de tensión y corriente en un

resistor variable.

→ 0,1 A 0,2 A 0,3 A 0,4 A 0,5 A 0,6 A 0,7 A 0,8 0,9 A 1A

Corriente A
teórica
(A)

→ 0,125 0,250 0,375 0,500 0.625 0,749 0,875 1A 1,125 1,25

Corriente A A
A A A A A A A
medida
(A)

Voltaje 10 20 30 40 50 60 70 80 90 100
(V)

Resisten 80 Ω 80 Ω 80 Ω 80 Ω 80 Ω 80,107 Ω 80 Ω 80 80 Ω 80 Ω
cia Ω
Calculad
a (Ω)

R promedio 79,9999013 Ω
(Ω)
 Con los valores de tensión y corriente plasmados en la tabla 4, construya en
el Cuadro 1 una curva de V vs. I. Asegúrese de mantener una misma escala a lo
largo de cada eje. Determine gráficamente el valor de la resistencia a partir de la
curva obtenida.

Cuadro 1. Curva V vs I. Cálculo gráfico de la resistencia .

Curva V vs I
V (V)
120

100

80

60

40

20

0 I (A)
0 0.2 0.4 0.6 0.8 1 1.2 1.4

ΔV
R=
ΔI
90 V −10 V
R=
1,125 A−0,125 A
Valor de R obtenido gráficamente R= 80 Ω
Calculo para la corriente teórica:

V
I=
R

10V
I= → I =0,1 A
100Ω
 20V
I= → I =0,2 A
100Ω

30V
I= → I =0,3 A
100Ω

40 V
I= → I =0,4 A
100Ω

50V
I= → I =0,5 A
100Ω

60V
I= → I =0,6 A
100Ω

70V
I= → I =0,7 A
100Ω

80 V
I= → I =0,8 A
100Ω

90 V
I= → I =0,9 A
100Ω

100V
I= → I =1 A
100Ω

Calculo para la resistencia:

V
R=
I

10 V
R= → R=80 Ω
0,125 A

20 V
R= → R=80 Ω
0,250 A

30 V
R= → R=80 Ω
0,37 5 A

40V
R= → R=80 Ω
0,500 A
 50 V
R= → R=80 Ω
0 , 62 5 A

60 V
R= → R=80,107 Ω
0,749 A

70 V
R= → R=80 Ω
0,87 5 A

80 V
R= → R=80Ω
0,1 A

90 V
R= → R=80 Ω
1 , 125 A

100 V
R= → R=80 Ω
1 , 25 A

Cálculo para la resistencia promedio:

80 Ω+79,9968 Ω+80 Ω+80 , 0011Ω+ 79,999543Ω+ 80Ω+ 80 Ω+80 Ω

R prom=
10

R=79,9999013Ω

D. POST – LABORATORIO

1. Dibuje la simbología de los elementos e instrumentos

empleados en la práctica.
2. Realice un listado de términos claves aprendidos, con su
significado, que enriquecerán su vocabulario y son de referencia
permanente.

-Potenciómetro. se define como un resistor variable de tres terminales cuyo

voltaje es ajustable manualmente con la ayuda de un contacto móvil, con el
fin de controlar el flujo de corriente eléctrica a través de él.
-Resistor: Se denomina resistor al dispositivo o componente utilizado para
restringir el flujo de la corriente eléctrica a un cierto grado.
-Resistores Lineales: se denominan resistores lineales a aquellos
resistores, cuyos valores cambian con el voltaje y la temperatura aplicada.
-Resistores No Lineales: son aquellos resistores, donde la corriente que
fluye a través de ella no cambia según la Ley de Ohm, sino que, cambia
con el cambio de temperatura o voltaje aplicado.
-Tolerancia: es un dato que nos dice que tanto (en porcentaje) puede variar
el valor de la resistencia (hacia arriba o hacia abajo) de su valor indicado.
-Multímetro: es un instrumento de medida que se usa para medir dos o más
parámetros eléctricos y magnitudes en el mismo dispositivo.

3. ¿Qué se entiende por valores nominales de un elemento?

Son aquellos valores de medida con los cuales el fabricante hace
referencia a la capacidad de los distintos elementos, es decir son aquellos
para los que está diseñado el elemento pero que puede no coincidir
exactamente con el valor real.
4. ¿De qué manera se conecta un amperímetro, un voltímetro y un
ohmímetro? Elabore el diagrama correspondiente para cada uno.

-Amperímetro: este instrumento de medida se conecta en serie con la

carga, es decir, se conecta el instrumento sobre el mismo cable.
-Voltímetro: esté se conecta en paralelo a los dos puntos donde se desea
medir la tensión. El terminal positivo del voltímetro se conecta al terminal
positivo de la tensión.
-Ohmímetro: este aparato de medición se conecta entre los dos extremos
de la resistencia a medir, estando esta desconectada del circuito eléctrico.
Diagramas:

5. ¿Obedece el resistor variable utilizado a la ley de Ohm?, ¿La

gráfica obtenida es lineal o no?, ¿Por qué?
Si, el resistor variable utilizado obedece la ley de ohm. la gráfica que
se obtuvo lineal, porque la curva es una línea recta y el valor de la
resistencia al cambiar el valor de voltaje y corriente es constantes
6. ¿Existen elementos resistivos no lineales? En caso de
respuesta afirmativa expliqué por qué y enumere algunos ejemplos.
 Si, existen elementos resistivos no lineales siendo son componentes
que su valor varía en función de una magnitud externa como, por ejemplo:
temperatura, luminosidad, etc… Algunos de ellos son el LDR, VDR, el
diodo, los potenciómetros logarítmicos, y el sensor de temperatura NTC.
Conclusiones
Durante la elaboración de esta práctica se logró exitosamente
obtener conocimientos favorables sobre los elementos pasivos que
componen los circuitos como lo son los resistores, ya sean fijos o variables,
los tipos de resistores que existen, entre los cuales podemos mencionar los
termistores, potenciómetros o reostatos. Se aprendió con éxito a utilizar el
código de colores para saber cuál es el valor nominal de los resistores.
Se reforzaron conocimientos sobre el uso y manejo de los diferentes
instrumentos de medición como lo son el amperímetro el cuál se conecta en
serie, el voltímetro conectandose en paralelo, y el multímetro que permite
medir valores de corriente, voltaje y resistencia siendo conectado para caso
de la misma forma que un amperímetro, voltimetro y ohmimetro.
Utilizando el software Multisim en su versión 11.0.1 se logró armar un
circuito eléctrico básico constituido por un potenciómetro y una fuente de
tensión DC, se procedió a realizar de manera exitosa su simulación
midiendo con dos multímetro sus valores básicos de voltaje y corriente, así
como se midió el valor de potenciómetro de un k ohm con un multímetro
entre sus diferentes terminales observando que para el terminal A - B el
valor medido fue de 400 ohm, mientras que para el terminal B - C su valor
correspondió a 600 ohm y para el terminal A - C su valor fue de un k ohm,
de está forma podemos afirmar que el valor de la resistencia del
potenciómetro se distribuye entre sus terminales.
Por otra parte, al variar de 10 A en 10 A el valor del voltaje en el
circuito se observo que la corriente variaba su valor de 125 A en 125 A, por
lo que podemos apreciar que la corriente es directamente proporcional al
voltaje suministrado al circuito. En cuanto al valor de la resistencia pudimos
observar que se mantiene constante, es decir que al variar los valores de
voltaje y corriente el valor de la misma no cambia, lo cual se ve reflejado en
su curva V vs I, apreciándose la linealidad del potenciómetro utilizado,
debido a que su grafica representa una línea recta, y su pendiente
corresponde al valor de la resistencia.
