UNIVERSIDAD DE PIURA

FACULTAD DE INGENIERÍA
CURSO: FÍSICA GENERAL II
Práctica Calificada N° 03
Fecha: Viernes, 20 de mayo de 2016.
Sin libros, sin apuntes, sólo formularios, tablas NOMBRE: ___SOLUCIÓN________
y calculadora simple HORA: 7:10 a 8:40 am
INSTRUCCIONES: CONTESTAR EN EL CUADERNILLO SIMPLE LAS PREGUNTAS DE
TEORÍA Y EN EL CUADERNILLO DOBLE, LOS EJERCICIOS. TRABAJE CON ORDEN Y
LIMPIEZA.

TEORIA (5 puntos)
1.- Mecionar las características de las máquinas térmicas (1.5 puntos)
1. Reciben calor de una fuente a temperatura alta (energía solar, horno de petróleo, reactor
nuclear, etcétera).
2. Convierten parte de este calor en trabajo (normalmente en la forma de un eje en rotación).
3. Rechazan el calor de desecho hacia un sumidero de calor de baja temperatura (la atmósfera,
los ríos, etcétera).
4. Operan en un ciclo
2.- Mencione con sus propias palabras a que se refiere la segunda ley de la termodinámica (1.5 puntos)
 No puede haber un rendimiento de 100%

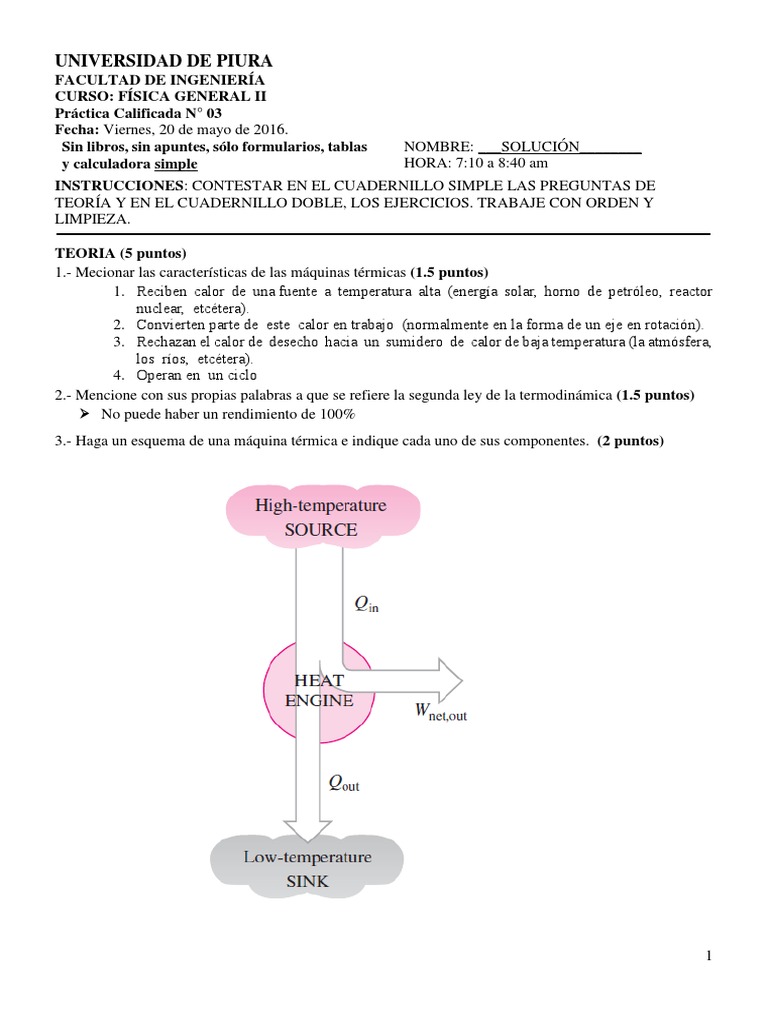

3.- Haga un esquema de una máquina térmica e indique cada uno de sus componentes. (2 puntos)

1
EJERCICIOS (15 puntos)
1.- Un ciclo dual de aire estándar tiene una relación de compresión de 17.5 y una relación de corte de
admisión de 1.2. La relación de presiones durante el proceso de adición de calor a volumen constante es
1.2. Al principio de la compresión P1 = 101 kPa. T1 = 25°C y V1 = 0.005 m3. Use calores específicos
constantes a temperatura ambiente.
Se pide:
a) Dibujar el diagrama P-v del ciclo dual (0.5 puntos)
b) Hallar la temperatura más alta y la presión más alta del ciclo. (2 puntos)
c) El trabajo neto en [kJ] (1.5 puntos).
d) La eficiencia térmica en porcentaje (1 punto).

SOLUCIÓN

Procedimiento
k-1
V 
T2 =T1  1  =T1r k-1 =  29817.5 =936.335K
1.4-1

 V2 
k
V 
P2 =P1  1  =P1r k = 10117.5 =5553.6kPa
1.4

 V2 
Px =P3 =rpresiones P2 =1.2 5553.6 =6664.32kPa
P   6664.32 
Tx =T1  x  =936.335   =1123.602K
 P2   5553.6 
V 
T3 =Tx  3  =1123.602 1.2 =1348.322K
 Vx 
k-1
V 
T4 =T3  3 
 V4 

ahora
V V
rc  3  Vx  3
Vx rc
V V
r  4  Vx  4
Vx r
igualando
V3 V4 V3 rc
  
rc r V4 r

entonces
k 1 k 1
V   1.2 
T4  T3  3   1348.322    461.584K
 V4   17.5 
 V  T   461.584 
P4  P1  1  4   101   156.443 kPa
 V4  T1   298 

La presión más alta es 6664.32kPa y la temperatura más alta es 1348.322K.

2
El trabajo neto en [kJ]

qx2  0.718 1123.602  936.335  134.458

q3 x  1.005 1348.322 1123.602  225.844
q14  0.718  298  461.584  117.453
Wneto  134.458  225.844 117.453  242.849 kJ / kg

PV 101 0.005
m 1 1
  0.005904kg
RT1 0.287  298
Wneto  0.005904  242.849  1.434 kJ

La eficiencia térmica en porcentaje

242.849
th,ciclodual   67.4%
134.458  225.844
2.- En un ciclo Otto antes del proceso de compresión isentrópica, el aire está a 120 kPa, 42°C y 504 cm3.
La temperatura al final del proceso de expansión isentrópica es de 577°C. Tomando valores de calores
específicos a temperatura ambiente y sabiendo que su volumen mínimo es 52.5 cm3 determinar:
a. la temperatura más alta y la presión más alta en el ciclo (1.5 puntos)
b. la cantidad de calor transferido al fluido de trabajo, en kJ (1.5 puntos)
c. la eficiencia térmica (1 punto)
d. la presión media efectiva (1 punto)

Solución:

a)
k 1
v 
T2  T1  1   (315K )(9.6)0.4  778.429K
 v2 
P2v2 Pv v T  778.429K 
 1 1  P2  1 2 P1  (9.6)   (120kPa)  2846.826kPa
T2 T1 v2 T1  315K 

Proceso 3-4: Expansión isentrópica

k 1
v 
T3  T4  4   (850K )(9.6)0.4  2100.523K
 v3 

Proceso 2-3: v=cte con adición de calor

Pv Pv T  2100.523K 
3 3
 2 2  P3  3 P2    (2846.826kPa)  7681.912kPa
T3 T2 T2  778.429K 

b)

PV (120kPa)(0.000504m3 )
m 1 1
 3
 6.6899 104 kg
RT1 (0.287kPa.m / kg.K )(315K )
Qen  m(u3  u2 )  mcv (T3  T2 )  (6.6899 104 kg )(0.718kJ / kg.K )(2100.523  778.429) K  0.635kJ
3
 c)
Proceso 4-1: v=cte con rechazo de calor

Qsal  m(u4  u1 )  mcv (T4  T1 )  (6.6899 104 kg )(0.718kJ / kg.K )(850  315)K  0.257kJ
Wnet  Qen  Qsal  0.635  0.257  0.378kJ
W 0.378kJ
ter  net   59.53%
Qen 0.635kJ
d)
Vmax
Vmin  V2 
r
Wnet ,sal Wnet ,sal 0.378kJ  kPa.m3 
MEP       837.209kPa
V1  V2 V1 (1  1 ) (0.000504m3 )(1 1/ 9.6)  kJ 
r

3.- Un motor diesel de cuatro cilindros, de dos tiempos, de 3 L, que opera en un ciclo ideal Diesel tiene
una relación de compresión de 17.4 y una relación de cierre de admisión de 2.4. El aire está a 58 °C y 101
kPa al principio del proceso de compresión . Usando las suposiciones de aire estándar frío, determine
cuánta potencia entregará el motor a 1800 rpm y su eficiencia térmica. (5 puntos)
k 1
v 
T2  T1  1   (331K )(17.4)0.4  1037.642K
 v2 
Pv Pv v
3 3
 2 2  T3  3 T2  (2.4)(1037.642K )  2490.34K
T3 T2 v2

k 1 k 1 k 1
v   2.4v2 
0.4
 2.4   2.4 
T4  T3  3   T3    T3    (2490.34K )    1127.518K
 v4   v4   r   17.4 
PV (101kPa)(0.003m3 )
m 1 1   3.1896 103 kg
RT1 (0.287kPa.m3 / kg.K )(331K )
Qen  m(u3  u2 )  mcv (T3  T2 )  (3.1896 103 kg )(1.005kJ / kg.K )(2490.34 1037.64)K  4.6567kJ

Qsal  m(u4  u1 )  mcv (T4  T1 )  (3.1896 103 kg )(0.718kJ / kg.K )(1127.518  331) K  1.824kJ
Wnet  Qen  Qsal  4.657 1.824  2.833kJ / rev.
W 2.833kJ
ter  net   60.83%
Qen 4.657kJ
1800 𝑟𝑒𝑣 𝑘𝐽
𝑊̇𝑛𝑒𝑡.𝑠𝑎𝑙 = 𝑛̇ 𝑊𝑛𝑒𝑡.𝑠𝑎𝑙 = (2.833 ) = 84.99 𝑘𝑊
60 𝑠 𝑟𝑒𝑣
