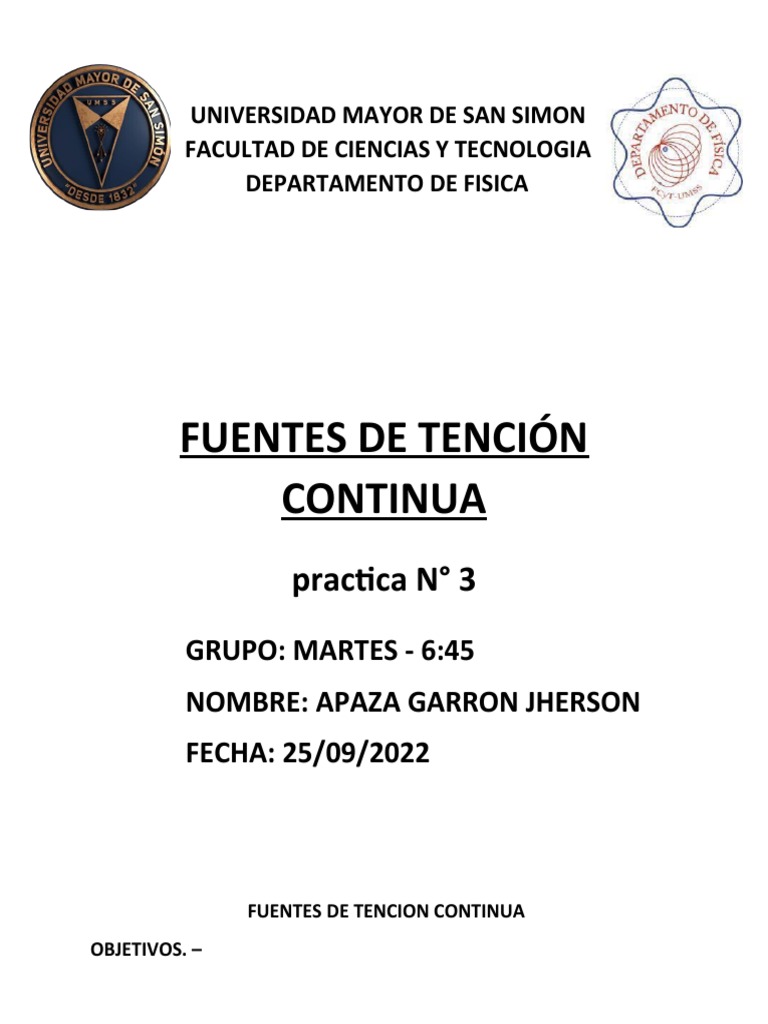

UNIVERSIDAD MAYOR DE SAN SIMON

FACULTAD DE CIENCIAS Y TECNOLOGIA

DEPARTAMENTO DE FISICA

FUENTES DE TENCIÓN
CONTINUA
practica N° 3
GRUPO: MARTES - 6:45
NOMBRE: APAZA GARRON JHERSON
FECHA: 25/09/2022

FUENTES DE TENCION CONTINUA

OBJETIVOS. –
 a) Verificar la validez de la ley de ohm
b) Hallar la relación voltaje-corriente eléctrica
c) Hallar la diferencia de potencial de la fuente (Bornes)-corriente de circuito
de resistencia en una variable;
A) Fuente ideal
B) Fuente real
d) Determinar para la fuente de tención:
i. ε – fem (fuerza electromotriz de la fuente.)
ii. r- resistencia interna fuente
iii. Icc- corriente de corto circuito.

MARCO TEORICO. –
LEY DE OHM
Se aplica a la totalidad o parte de un circuito que describe una relación de los
parámetros eléctricos (resistencia, corriente y voltaje) que la diferencia del
potencial entre un extremo a y otro extremo B, establece que la fuerza de una
corriente continua es directamente proporcional a la corriente que circula por él,
donde la resistencia eléctrica es una constante que el conductor tiene al paso de
la corriente.
v ab=R∗I

Donde:
V= representa al voltaje, que representa la diferencia del potencial entre un
punto ¨a¨ con respecto a un punto ¨b¨ expresado como unidad de medida en
voltios (V).
R= es la resistencia eléctrica, que obstruye el camino de la corriente, cuanto más
alto sea, más difícil será para la corriente atravesarla. Su unidad de medida es el
ohmio (Ω ).
I= representa la intensidad de la corriente eléctrica que atraviesa un conductor y
se expresa en Amperios (A).
Por ejemplo, si tenemos un interruptor, la densidad de corriente eléctrica es
función del campo eléctrico que hace que las cargas lleguen a moverse, por lo
tanto, hace una densidad de corriente eléctrica vectorial.
Cabe recalcar que, para producir un movimiento de corriente eléctrica, las partes
extremas se conectan a una fuente de tención.
¿QUÉ ES UNA FUENTE DE TENCIÓN?
También llamado fuente de alimentación o fuente de potencia es un dispositivo
que suministra energía eléctrica originas de diferentes tipos de energías como la
energía mecánica, solar, térmica, etc. Donde se obtendrá energía eléctrica.
Supóngase que tengamos el ejemplo de una bomba de agua que necesita de
electricidad para que el agua pueda distribuirse a través de la red de cañerías.
Se dice que una fuente de tención es continua cuando su polaridad es constante
por lo que constara de bornes tanto positivos como negativos, no será como la
red de energía domestica que tiene una tención alterna por lo que su polaridad
cambiara 50 veces por segundo
A continuación, daremos una ejemplificación de dos diferentes tipos de fuentes
de tención.
Fuente de tención continua ideal

Es la que nos suministra una tensión constante independientemente del valor de

la intensidad que suministra, sin embargo, en la realidad, la fuente de tensión
tiene una resistencia interna que se puede considerar asociada en serie con la
propia fuente que lo analizaremos más adelante.
como otra característica muy fundamental es que la diferencia de potencial de
salida de la fuente permanece constante o que no es dependiente de la corriente
del circuito eléctrico. Con eso podemos considerar una fuente vacía que no lo
podemos ver por la ausencia de material alguno en su interior

Fuente de tención continua real

Podemos mencionar ejemplos como las baterías, fuentes de alimentación con
carga eléctrica, que a diferencia de una fuente ideal esta consta de una
resistencia interna que es una propiedad de cada materia y que esta esta
conectada en serie con la propia fuente de tención. El voltaje ente los bornes de
la fuente de tención dependerá del valor de la corriente eléctrica que circula en
el circuito

Esto nos quiere decir que constan de un material y no se encuentran vacías

como en una fuente ideal motivo por el cual constan de resistencia eléctrica
interna, en este caso el voltaje de salida dependerá de la corriente del circuito
debido a la resistencia interna del circuito. La corriente de cortocircuito equivale
a unir los bornes de la fuente.

EXPERIMENTO. -
A)LEY DE OHM
Procedemos con el armado del circuito que constaras de los siguientes
materiales:
- Fuente de tención continúa alimentada con energía eléctrica.
- Multímetro
- Resistencia constante
- Conductores
 Montado en laboratorio Simulado

a) verificar la valides de la ley de ohm

N° I (mA) V(v)
1 14 1,0
2 23 2,0
3 36 3,0
4 45 4,0
5 57 5,0
6 67 6,0

Análisis de los datos

Debido a que apreciamos una recta, por lo tanto, nuestra ecuación de
ajuste será:

V = A + B.I
A través de mínimos cuadrados, hallamos sus parámetros
A = -0.248
B = 0.09
r = 0.99
Por lo que nuestra ecuación de ajuste será:
 V = -0,248 ± 0, 09.I
Utilizando la ley de ohm y despreciando el parámetro A, calcular el valor de Resistencia
eléctrica con su respectivo error.

R = Vab = 𝑅𝐼
V = A + BI
R = (0, 09 ± 0, 1)[m𝑉] 11,1%

b) a través de una pila seca, analizamos como fuente de tención continua real
N° I (mA) V(v)
1 0 1,4 Debido a que apreciamos una recta, por lo tanto,
2 17 1,4 nuestra ecuación de Ajuste será
3 30 1,4
4 40 1,3 V = A + B.I
5 50 1,3
6 60 1,3 A través de mínimos cuadrados, hallamos sus
7 70 1,3 parámetros
8 80 1,3
9 90 1,2
A = 1,42
10 100 1,2 B = -1.96
11 110 1,2 r = 0,94
12 120 1,2
C)Para una fuente ideal
N I (mA) V(v) Debido a que apreciamos una recta, por lo tanto,
°
nuestra ecuación de Ajuste será
1 88 7,3
2 111 7,3 V = A + B.I
3 124 7,2
4 144 7,2 A través de mínimos cuadrados, hallamos sus
5 140 7,3 parámetros
6 200 7,1 A = 7,165
7 300 6,9
B = -0,13
8 500 6,7
r = -0,16
