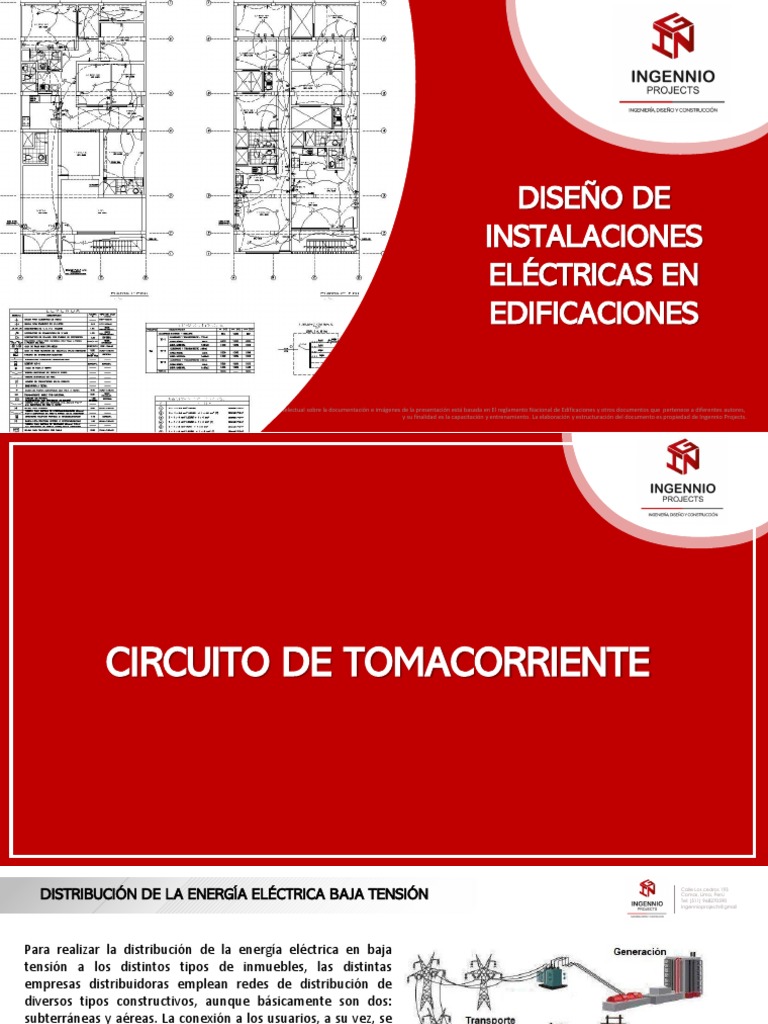

DISEÑO DE
INSTALACIONES
ELÉCTRICAS EN
EDIFICACIONES
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
CIRCUITO DE TOMACORRIENTE
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA BAJA TENSIÓN Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
TOMACORRIENTE
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
TOMACORRIENTE
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
13) Con excepción de los tomacorrientes instalados de acuerdo con la Regla 150-702
(14), los tomacorrientes ubicados en baños y lavanderías, e instalados dentro de
los 3 m de bañeras o duchas, deben ser protegidos por un interruptor diferencial
para la protección de personas.
150-702 Tomacorrientes en instalaciones Residenciales
1) Para los propósitos de esta regla, se entiende como pared terminada, cualquier
acabado de pared que se extienda hasta 450 mm desde el piso, con mampostería
sin mortero, paneles de madera u otros materiales parecidos.
2) Para los propósitos de esta regla, los tomacorrientes deben tener una capacidad
mínima de 10 A, 250 V y deben tener alguna configuración aprobada. Todo equipo
electrodoméstico con una capacidad nominal mayor de 15 A, debe ser
considerado como una instalación fija, debe ser provisto con medios de
desconexión y de protección adecuados, y debe ser alimentado desde un circuito
derivado independiente, a menos que se permita de otra forma en alguna otra
regla del Código.
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
4) Se debe proveer por lo menos un tomacorriente doble en cada área, tal como un
balcón, terraza o porche, que no sea clasificada como un cuarto o área
terminada.
5) Los tomacorrientes a que se hace referencia en las subreglas (3) y (4) debe ser:
(a) Tomacorrientes dobles; o
(b) Tomacorrientes simples dispuestos para proveer un número
equivalente de dispositivos de contacto
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
10) Los toma corrientes no deben ser instalados con el frente hacia
arriba en las superficies de trabajo de mostradores en áreas de
cocina o comedor.
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
18) En cada unidad de vivienda de una o mas plantas se debe proveer por lo menos
un tomacorriente donde en el exterior, de modo que sea fácilmente accesible,
donde requiera ser utilizado por electrodomésticos que por necesidad deban ser
usados en exteriores.
20) Se debe proveer por lo menos un tomacorriente doble, por cada espacio para un
carro en un garaje de una unidad de vivienda.
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
CONDUCTORES DE TOMACORRIENTE
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
PARTES DE UN TOMACORRIENTE
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
TIPOS DE TOMACORRIENTES
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
TIPOS DE TOMACORRIENTES
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
CIRCUITO DE FUERZA
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
SECCIÓN 320-014
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
(b) Un dispositivo automático que límite de carga total a un valor tal que,
no origine la operación del dispositivo de sobrecorriente que protege
el circuito derivado.
150-750 Instalación de Calentadores de Agua con Tanque de Almacenamiento
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE FUERZA Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
ELECTROBOMBA
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE FUERZA Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
TERMA
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE FUERZA Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
DUCHA ELÉCTRICA
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
ASPECTOS NORMATIVOS Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
Sistema de comunicación: Sistema eléctrico por el cual se puede recibir o transmitir voces, sonidos
o datos; incluyendo teléfono, telégrafo, comunicación de datos, intercomunicaciones, sistemas de
llamadas, sistema de música por cable y otros sistemas de naturaleza similar, pero excluye sistemas
de alarma tales como de incendios, de humo, de intrusión; equipo de estaciones de radio y
televisión, circuitos cerrados de televisión y sistemas de televisión por cable.
340-308 Separación de Otros Conductores
1) Los conductores de un sistema eléctricos de comunicaciones en una edificación deben
guardar una distancia de por lo menos 50 mm de cualquier otro conductor aislado de un
circuito.
3) Los conductores de un sistema eléctrico de comunicaciones no deben ser instalados en una
caja de salida, caja de empalme, canalización o similares, o compartimentos que contengan
conductores de iluminación o fuerza, o de circuitos Clase 1 (como se especifica en la Regla
090-002), a menos que:
340-510 Conductores de Comunicación en Edificaciones
1) Los conductores de comunicaciones en edificaciones deben mantener una separación de por
lo menos 300 mm de los conductores de iluminación o fuerza que no estén alojados en
tuberías, a menos que estén separados permanentemente por una canalización no metálica,
continua y fijada firmemente, en adición al aislamiento de los conductores.
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
CIRCUITO DE TOMACORRIENTE Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
La propiedad intelectual sobre la documentación e imágenes de la presentación está basada en El reglamento Nacional de Edificaciones y otros documentos que pertenece a diferentes autores,
y su finalidad es la capacitación y entrenamiento. La elaboración y estructuración del documento es propiedad de Ingennio Projects.
Calle Los cedros 193
Comas, Lima, Perú
Tel: (511) 968270590
Ingennioprojects@gmail
GRACIAS
