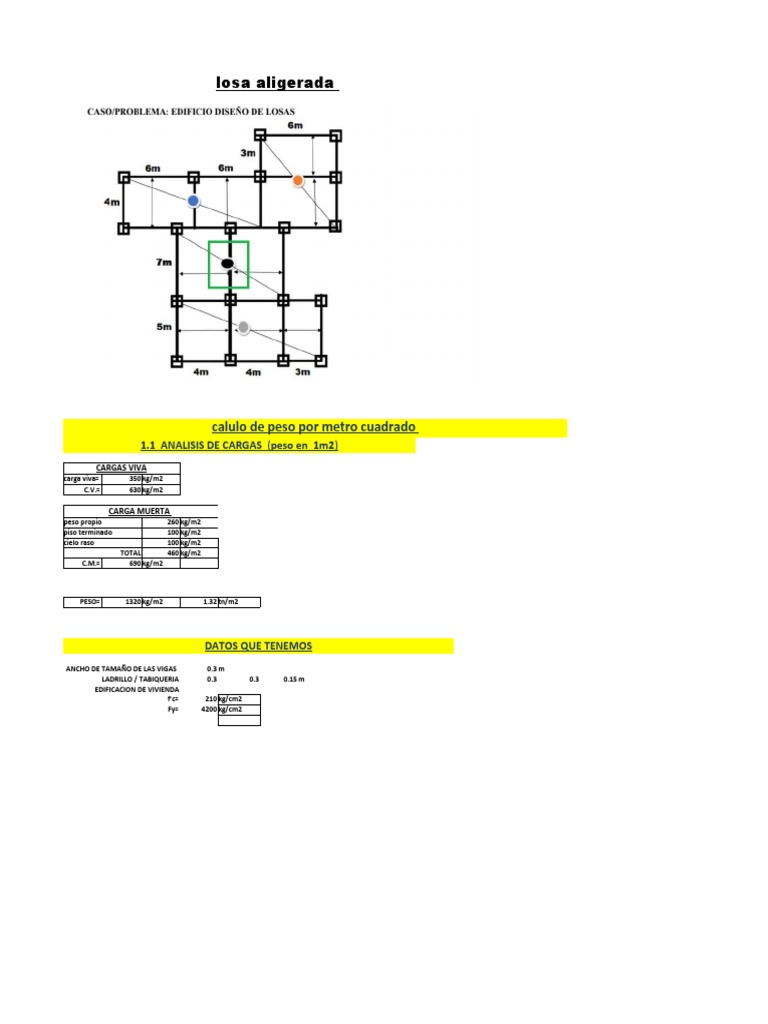

losa aligerada

calulo de peso por metro cuadrado

1.1 ANALISIS DE CARGAS (peso en 1m2)
CARGAS VIVA
carga viva= 350 kg/m2
C.V.= 630 kg/m2

CARGA MUERTA
peso propio 260 kg/m2
piso terminado 100 kg/m2
cielo raso 100 kg/m2
TOTAL 460 kg/m2
C.M.= 690 kg/m2

PESO= 1320 kg/m2 1.32 tn/m2

DATOS QUE TENEMOS

ANCHO DE TAMAÑO DE LAS VIGAS 0.3 m
LADRILLO / TABIQUERIA 0.3 0.3 0.15 m
EDIFICACION DE VIVIENDA
f'c= 210 kg/cm2
Fy= 4200 kg/cm2
 predimensionar la altura de la losa
LOSAS SIMPLE APOYADOS ( CON TABIQUERIA)

ln= 3.7

h= 0.185 m

h= 20 cm por condiciones

calcular la carga distribuida de la vigueta

w=an analisis* peso m2

ANCHO DE ANALISIS
35 cm

3.7 3.7

an. Als 0.35 m

peso 1 m2 1320 kg/m2

W= 462 kg/m

PASO 5.-diseño de viguetas (seccion)

TECNOPOR 3m 25cm 15cm

PASO 6.-diseño por cortante

w= 462 kg/m
l= 3.7 m

V= 854.7 kg

Vmax= 982.905 kg
 prueba de cortante cuantificada del concreto
RESISTENCIA DEL COCRETO EN FUNCION DE LA SECCIÓN ( Vc )
f'c=
b=
210 kg/cm2
35 cm
Vc= 0.53√(𝑓^′ 𝑐)∗𝑏∗𝑑
d= 5 cm

Vc= 1344.08 kg

CORTANTE NOMINAL PARA ANALISIS ( Vn )

Vmax= Vud= 982.905 kg
ϕ= 0.85
Vn=𝑉𝑢
𝑑/ϕ
Vn= 1156.36 kg

Vc>Vn POR LO TANTO NO SE REQUIERE ESTRIBOS Y LA ALTURA ES ACEPTABLE

Prueba de Cortante Cuantificada del Concreto

W= 462 kg/m
l= 3.7 m

TRAMO I TRAMO II

263.5325 632.478 632.478 263.5325

451.77 451.77

CALCULO ACERO SUPERIOR CALCULO ACERO INFERIOR

35

20 20
17

15

10

b= 10 cm b= 35 cm
d= 15 cm d= 17 cm

ϕ= 0.9 factor de seguridad

 diseño en flexion, diseño de acero
TRAMO I TRAMO II
SUPERIOR INFERIOR SUPERIOR SUPERIOR INFERIOR SUPERIOR
Mu (kg/cm) = 26353.25 45177 63247.8 63247.8 45177 26353.25
b (cm) = 10 35 10 10 35 10
d (cm) = 15 17 15 15 17 15
f'c (kg/cm2) = 210 210 210 210 210 210
fy kg/cm2) = 4200 4200 4200 4200 4200 4200
Ku = 0.0557741 0.0212683 0.133857778 0.1338578 0.0212683 0.055774074
ω = 0.0644196 0.0239704 0.164743764 0.1647438 0.0239704 0.064419628
ρ= 0.003221 0.0011985 0.008237188 0.0082372 0.0011985 0.003220981
As calculado. (cm2) = 0.4831472 0.7131199 1.235578228 1.2355782 0.7131199 0.483147207
0.0018*b*d As min. = 0.27 1.071 0.27 0.27 1.071 0.27
As asumir = 0.4831472 1.071 1.235578228 1.2355782 1.071 0.483147207
N° BARRA AREA
3/8" 0.71 0.68 1.51 1.74 1.74 1.51 0.68
1/2" 1.27 0.38 0.84 0.97 0.97 0.84 0.38

DISTRIBUCIÓN DEL ACERO

l= 3.7 m

1 ϕ3/8 1 ϕ1/2 1 ϕ1/2 1 ϕ1/2 1 ϕ1/2 1 ϕ3/8

0.74 1.23 1.23 1.23 1.23 0.74

1 ϕ1/2 1 ϕ1/2 1 ϕ1/2

3.7 3.7 3.7

CALCULO DEL ACERO DE TEMPERATURA/AMARRE

Asmin=0.0018∗𝑏∗𝑑
b= 100 cm CORRESPONDIENTE AL ARES DE ANALAIS
d= 5 cm ALTURA DE TRABAJO DEL CONCRETO

Ast= 0.9 cm2

ACERO A UTILIZAR 6mm

As acero 0.28

0.9*0.28 3.214286

As UNITARIA N° BARRAS
6mm 3.21

ESPACIAMIENTO (S)

S= 100/3.21 31.15265 cm S=(100

30 cm 𝑐𝑚)/(𝑁°
𝐵𝐴𝑅𝑅𝐴𝑆)
S= ϕ6mm@30cm

1 ϕ3/8

1 ϕ1/2

. 0.30 cm 100 cm

3.7 3.7 3.7
