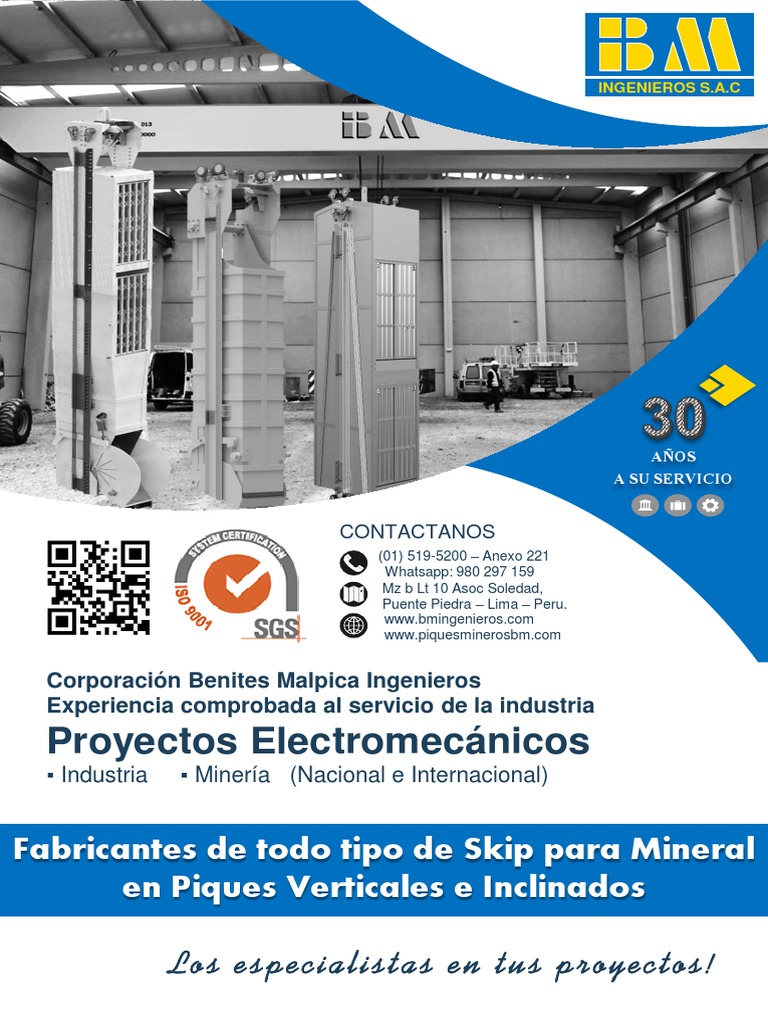

INGENIEROS S.A.

AÑOS
A SU SERVICIO

CONTACTANOS
(01) 519-5200 – Anexo 221
Whatsapp: 980 297 159
Mz b Lt 10 Asoc Soledad,
Puente Piedra – Lima – Peru.
www.bmingenieros.com
www.piquesminerosbm.com

Corporación Benites Malpica Ingenieros

Experiencia comprobada al servicio de la industria
Proyectos Electromecánicos
▪ Industria ▪ Minería (Nacional e Internacional)

Fabricantes de todo tipo de Skip para Mineral

en Piques Verticales e Inclinados

Los especialistas en tus proyectos!

 Brindamos soluciones
de calidad

Equipamiento Para Sistemas de

Izaje
BM ingenieros, Le
▫ Skip de Extracción para Mineral.
▫ Jaulas para Transporte de Personal. ofrece productos
▫ Skip + Jaula (mineral + personal). de la más alta
▫ Ruedas Guía. calidad para sus
▫ Poleas para Guía de Cable. operaciones en
▫ Peras Guarda Cables. minas
▫ Leonas de Seguridad. subterráneas.
▫ Cabezal Superior.
Contáctenos, lo
▫ Bastidores y Compuertas.
▫ Sistema de Seguridad por Muelle. ayudaremos a
▫ Entre otros dispositivos para Skip y encontrar la mejor
Jaula. solución para su
aplicación.

01
SISTEMAS COMPLETOS PARA PIQUES MINEROS

Winche de Izaje
- Fabricación de Winche de Izaje.
- Fabricación de Frenos de emer-
Marco Superior Principal gencia y de servicio para Winche.
- Estructura, Castillos y Poleas. - Sistema Hidráulico y Neumático.
- Guarda cable. - Bandas de Freno para Winche.
- Sistema Intercambio Skip – Jaula. - Montaje de Winche de Izaje.
- Plataformas o Tornamesas.
- Sistemas Hidráulicos y Neumáticos.
- Tanques de Almacenamiento de Carga.
- Compuertas de Arco (Arc Gate).
- Deflectores de Carga

Equipos para Izaje Echadero y Parrillas

- Skip tipo Anaconda de diferente capa-
cidad.
- Skip tipo Asea de diferente capacidad.
- Skip tipo Jeto de diferente capacidad.
- Skip tipo Rola Chute de diferente capa-
cidad.
- Skip tipo Kimberly de diferente capa-
cidad.
- Skip descarga por el fondo de diferen-
Control de flujo y
te capacidad.
- Sistemas de Seguridad (tipo Leona). compuertas de alimentación
- Ruedas Guia.
- Compuertas de Arco (Arc Gate).

Apron Feeder
Control de Flujo
Chancadoras

Equipos de Medida y Carga

- Loading Pocket. INGENIEROS S.A.C
- Spill Pocket.
- Carros de Transferencia.
- Placas Deflectoras.

02
Skip de Extracción
para Mineral

Skip Tipo RolaChute BM ingenieros

Ofrece un amplio surtido de
Skip de extracción de
diferentes tipos y tamaños,
de 500kg hasta 15tn.
Nuestros Skip´s de
extracción,
independientemente de su
tamaño o estilo, están
diseñados para un vaciado
rápido y limpio de los
minerales, en todas las
clases de minas metálicas y
SIMULATION no metálicas.

03
Skip tipo Anaconda
Nuestros Skip tipo
Anaconda con descarga
inferior son ligeros
robustos, aptos para cargas
medias y grandes. Son
adecuados para trozos
grandes sin triturar y para
partículas finas húmedas y
adherentes.
• Reducción de fuga de
partículas por la bisagra del
balde y por la puerta del
cajón que sobresale hacia
el conducto de descarga.
• Su descarga limpia gracias
a la acción de inclinación
del balde la hace
particularmente adecuado
para manipular materiales
adhesivos.
• Mecanismo simple y
seguro de cierre y descarga
que minimiza
mantenimiento.
• La descarga se activa por
los rodillos de descarga que
giran en placas de volteo
montada en el pique.
• La descarga inferior tiene
la mayor abertura sin
obstrucción para el vaciado
sin importar la disposición
transversal de volúmenes
grandes de material no
triturado.
• Como todos los skip
Anaconda tienen un cabezal
superior que se sujeta en la
parte lateral, son buenos
para piques con una
alineación de las guías que
no sea perfecta. (Nota:
Todos los tipos de skip son
flexibles en cuanto a diseño
se trata, dependiendo del
diseño del cliente y criterio
de BM ingenieros con mas
de 30 años de experiencia.
Contamos con tecnología
Americana y Sub-Africana,
comprobada por nuestros
clientes.
y
Fig. N°2 Skip Kimberley
Skip tipo Rolachute
El ciclo más rápido, bajo
mantenimiento.
• Los rodillos de descarga
el simples permiten que la
puerta se abra con un
desplazamiento vertical
mínimo.
Fig. N°1 Skip Anaconda
• La puerta del Skip tipo
Rolachute le confiere a este
Skip tipo Kimberley cajón el tiempo de ciclo más
rápido que cualquier otro
El más ligero y menos diseño de cajón. La
costoso ausencia de placas de
• La descarga más limpia volteo significa que no es
posible gracias a la acción necesario disminuir la
de sobregiro en la parte velocidad al mínimo
superior; no hay mientras entran los rodillos
posibilidades de restricción guía.
de la descarga en el • Requisitos de
bastidor. mantenimiento mínimo; no
• La mejor relación peso / se necesitan cilindros,
carga útil de cualquier Skip. actuadores ni tuberías
• Muy simple con mínimo neumáticas en el cajón.
mantenimiento. Más adecuado para
• Es siempre la mejor material triturado y seco.
opción para todas las
aplicaciones de cajones
pequeños con volúmenes
menores que 2 Tn.
• BM ingenieros a llegado a
minas de bajo perfil
artesanales, de esta forma
satisfacemos la necesidad
de todos nuestros clientes. 04
 Skip / Jaula STD Revestimientos
Todos los cajones tienen
El modelo eficaz en minería muchas opciones de
seria un Skip – Jaula, de revestimiento disponibles,
esta forma no se pierde entre las que se incluyen
tiempo en cambio de jaula aceros resistentes a la
por skip y viceversa. abrasión o fundiciones con
• Muy practica y eficaz en alto contenido de
caso de una emergencia o manganeso, todos
accidente personal siempre estratégicamente colocados
estará disponible la jaula. en áreas de alto impacto y
• No existe limite para la de mucho desgaste,
conjugación de modelo de diseñados para
Skip para ser acoplada a ser sustituidos con facilidad.
una jaula.
• Este modelo se esta
empezando a usar con mas
frecuencia, por su eficacia.
• Independencia de carga,
ya que en la jaula se puede
transportar de forma segura
no solo personal sino
también herramientas y
accesorios como a su vez
cargar mineral, este
parámetro va a depender de
la capacidad del Winche de
Izaje.
Seguridad
Todos los Skip están
disponibles con mecanismos
de seguridad probados para
madera, acero o guías de
cables.
Enganche
Todos los Skip´s pueden
suministrarse cilindros
amortiguadores de
enganche opcionales para
usarlas en la descarga, que
eliminan el esfuerzo
excesivo de los cables
cuando la carga es a gran
profundidad.
Material
Todos los Skip´s pueden
construirse de acero,
aluminio, acero inoxidable o
de combinaciones
estratégicamente colocadas.
Los recubrimientos
protectores avanzados y las
barreras de aislamiento se Fig. N°4 Skip – Jaula 2p
usan para resistir la
corrosión galvánica y
Fig. N°3 Skip Rola chute
química.
05
Diseño
Todos los Skip están
diseñados tomando como
base la experiencia de más
de 30 años suministrando
Skip para todas las minas
del territorio peruano , desde
oro, plata, hierro y plomo
hasta potasio, carbón, sal y
otros materiales. La
experiencia documentada,
las normas y los métodos se
unen a la última tecnología
de diseño de ingeniería y a
los Sistemas de garantía de
calidad de BM ingenieros
para producir Skip
eficientes, seguros y de
larga vida útil.
Combinación Skip / Jaula
Todos los Skip´s están
disponibles con jaulas
integrales para personas o
con alojamiento para jaulas
de remolque.
Rodillos guía Selección
Todos los cajones pueden Contáctese con nosotros y
equiparse con una amplia díganos sus condiciones de
gama de sistemas de guía operación y lo ayudaremos a
de BM ingenieros para seleccionar los mejores tipos
adecuarse a todas las de Skip, así como los
aplicaciones y condiciones, materiales, sistemas de guía
desde el económico y de y mecanismos de seguridad
larga duración para que mejor se adecuen
velocidades más bajas, económicamente a su
hasta el de neumáticos aplicación.
Heavy Duty con resortes
helicoidales sobre
suspensión. Existen varios
tamaños y tipos de
neumáticos disponibles,
entre los que se incluyen
los neumáticos, de caucho
sólido, rellenos de espuma
y de poliuretano sólido. Las
ruedas pueden estar
montadas en cubos y
soportes de acero o aluminio
con ajustes de eje fijos,
aserrados o excéntricos.

Fig. N°5 Cabezal Superior Fig. N°6 Fig. N°7 Cilindro

+ Sistema de Seguridad Ruedas guía de apertura

Fig. N°8 Skip

Skip tipo Descarga por el Fondo tipo Anaconda

Ideal para piques inclinados, además cuenta con la

misma eficacia y eficiencia que otros modelos de Skip
verticales.

Fig. N°9 Skip descarga por el fondo 06

 Jaulas para Personal

BM ingenieros
Jaula de 2 pisos
Nuestras jaulas varían desde Diseño Personalizado
las pequeñas jaulas
auxiliares para dos personas Las condiciones variables que se
encuentran en las instalaciones de todo el
y las jaulas de remolque mundo imponen que cada jaula tenga un
hasta las jaulas de diseño personalizado, a la medida de los
requisitos del cliente. Todos los tipos están
plataformas múltiples para disponibles, incluidas las jaulas de servicio,
transportar 30 personas o las jaulas auxiliares y las de remolque para
ser acople con Skip, cada una con muchas
más, cargas internas de opciones y alternativas, tales como
acarreo, equipamiento y diferentes diseños de pisos de jaulas,
materiales de 2 toneladas de puertas y techos, así como plataformas
intermedias.
peso o más. Por lo general, las jaulas se diseñan con
materiales que pueden ser acero dulce,
acero inoxidable y combinaciones de estos
materiales estratégicamente colocados,
además para la reducción de peso es posible
construirlas con Aluminio, según la aplicación
y las condiciones del servicio.
07
Seguridad
Para jaulas que operen con Winches con
tambores de cable simple proporcionamos
mecanismos de seguridad para guías de
piques de madera, acero o cable. El
mecanismo de seguridad, que se activa por
una condición de flacidez del cable, lleva la
jaula a una condición de parada de
seguridad controlada. Además, las jaulas
están diseñadas para operar con cualquier
tipo de Winche. También proporcionamos
accesorios para cables y equipamiento de
seguridad tales como bastidores de arriostre
para jaulas, cabezal superior, sistemas de
seguridad (leonas) y componentes varios que
involucran en la fabricación de la jaula. Estos
dispositivos están diseñados para crear una
desaceleración predecible y detener el
transporte en caso de que haya un
problema con el Winche o Cable.

Suspensión
Al desplazarse a altas velocidades, estos
sistemas de transporte también necesitan
una suspensión adecuada. Ofrecemos varios
tipos de rodillos guía y sistemas de
suspensión para trabajo pesado que se
adecuan a todas las condiciones.

Jaula de Acero Inoxidable

A la derecha (parte superior) se muestra una
jaula con capacidad para 30 personas. La
jaula mostrada a la derecha está construida
con acero inoxidable con una puerta de
aluminio de rodillos en la plataforma inferior.
La plataforma superior está equipada con
una puerta de aluminio tipo guillotina. La
puerta de aluminio de rodillos puede
suministrarse con un contrapeso de resorte o
segmentado.

Diseño
Los diseños de todas las jaulas se basan en
más de 30 años de experiencia Jaula de 2 Pisos Inox - Volcan
suministrando jaulas por todo el Perú. Con
esa experiencia documentada, nuestros
métodos y normas se unen a los últimos
métodos de la tecnología del diseño de
ingeniería y a los Sistemas de garantía de
calidad para producir jaulas de larga
duración y de seguridad certificada.

08
Reconstrucción de Skip
y Jaula de Personal

Skip Tipo Jeto BM ingenieros

Reconstruye y reacondiciona
sus propios Skip y Jaulas, así
como los de otros
fabricantes, para llevarlos
una condición de
funcionamiento nueva.
De esta manera llegamos a
optimizar el uso del equipo si
tubo un deterioro prematuro
por motivos de trabajo
JUST IN TIME! agresivo.

09
A veces, los medios de transporte nos son devueltos en una condición tal que algunas personas
considerarían que se encuentran en el final de su vida útil. Los medios de transporte han estado
sometidos a ambientes corrosivos (salmueras y agua acidificada de los pozos), han soportado la
abrasión y el impacto de rocas duras y han sido recortados o reconstruidos.

El Skip o la jaula se reconstruyen metódicamente hasta una condición de funcionamiento nueva,

son recertificados por un ingeniero profesional y devueltos a la mina para que sirvan durante otro
ciclo de trabajo completo. Muchos cajones han sido reconstruidos y se han empleado en
campañas adicionales varias veces. Los cajones que han sido sometidos a una serie de
reconstrucciones de mantenimiento preventivo terminan costando menos debido a que se los
puede utilizar en más campañas.

El mismo personal que construye los nuevos Skip y jaulas son quienes realizan la reconstrucción
e implementan los mismos métodos y criterios de calidad. Se aplican los mismos estándares de
calidad, sistemas y procedimientos de BM ingenieros, así como un paquete de ingeniería de
reconstrucción específico para cada Skip o jaula. El paquete de ingeniería consiste en una lista
de “tareas pendientes” que incluye elementos críticos que requieren de pruebas ultrasónicas no
destructivas (NDT), inspección de penetración de partículas magnéticas y líquidos, dibujos de
detalles originales, pintura y solicitudes de los clientes de modificaciones especiales.

Listo para regresar al trabajo y funcionalmente igual que un Skip nuevo. (Observe el Skip de
modelo antiguo y deteriorado). Típicamente, al equipamiento se le realizan los siguientes
tratamientos: se limpia con chorros de arena, se endereza, se repara cualquier daño y se sustituye
cualquier sección corroída, se reparan las soldaduras agrietadas, se rediseñan y refuerzan las
áreas donde se habían producido problemas, se sustituyen los patines de guía desgastados, todos
los rodamientos, sellos y bujes, se reemplaza el resorte o muelle de seguridad, se prueban todos
los pasadores, las argollas, los ejes, los perros y las barras de tracción del dispositivo con
métodos no destructivos (NDT) y se sustituye lo que sea necesario y se reemplazan los pasadores
de las bisagras y los revestimientos. Se pintó con dos capas de gruesas de epoxi y se le dio un
nuevo certificado de carga y garantía de OEM. El producto está listo para una nueva campaña
con una duración igual a la anterior.

Cabezal de Skip Antiguo + Leonas de Seguridad Antiguas

BM ingenieros también realiza estos trabajos en sus plantas de Lima-Norte, ya que poseemos 4
plantas donde se le realiza todos los procedimientos de calidad y protocolos de prueba como si de
un Skip nuevo se tratara, de esta forma poder brindarle la seguridad y satisfacción al cliente.

10
 Ruedas Guía

Skip – Jaula Tipo Jeto BM ingenieros

La selección de las ruedas
guía es específica para las
NEW! condiciones de cada pique ya
sea de madera o de metal.
La correcta aplicación ayuda
a mantener la alineación de
las guías y minimiza el
desgaste prematuro y el
mantenimiento.

RGBM-TIPO GO PRO
11
Minimizan el mantenimiento del Pique y
extienden la vida del equipamiento
BM ingenieros ha desarrollado durante
muchos años una gran variedad de Ruedas
Guía adecuados para cada condición y
aplicación.

Las Rueda Guía operan sobre guías de

Piques de madera o de acero estructural
hueco a velocidades de hasta 40 millas por
hora (64 kilómetros por hora). Con una
Rueda Guía mal diseñado o mal aplicado, Rueda guía de Caucho (Comunes)
hasta el defecto de alineación más pequeño
en las guías puede causar que el medio de
transporte impacte contra ellas hasta a 2 G.
Estos impactos causan eventualmente
más defectos de alineación en las guías y el
problema crece hasta que sea necesario
alinearlas de nuevo. El uso de las Rueda
Guía da como resultado un mantenimiento
reducido del Pique, menos mantenimiento de
este y una vida prolongada de las Ruedas.

Tamaños
Rueda guía de Poliuretano
Diámetros que van desde 20 cm (8
pulgadas) hasta 30 cm (12 pulgadas).

Ruedas
Incluyen refuerzos internos para trabajo
pesado, de caucho sólido, rellenos de
espuma, de poliuretano sólido y neumáticos
para aplicaciones tipo Heavy Duty.

Materiales
Las opciones de los cubos y los soportes
incluyen acero, aluminio y acero inoxidable
prensados.
Rueda guía de Caucho regulable
Montajes
Incluye soportes fijos, suspensión de
compresión, elastómero y el resorte espiral
sobre amortiguador de choques

Rueda guía Neumática

12
 Control de Calidad
Ensayos NDT Pintura Ensayos NDT Ultrasonido Inspección Visual

Ensayos NDT Pintura Control de Soldadura

Líquidos Penetrantes Líquidos Penetrantes

Control de Dureza Inspección Visual

Control de Soldadura

13
Únicos con sistema de izaje
para protocolos de pruebas de
Nuestros Productos

Contamos con maquinaria pesada y

Winche de Izaje para realizar los
Protocolos de pruebas en nuestros
Skip´s y Jaulas, para de esa forma
brindarle al cliente un producto de
calidad, seguridad y garantía.

14
 Nuestros Clientes INGENIEROS S.A.C

Síguenos en:

BM INGENIEROS S.A.C
Mz b Lt 10 Asoc Soledad, Puente Piedra – Lima – Peru.
Central telefónica: (01) 519-5200
Anexo 221 Secretaria
Anexo 224 Proyectos e Ingeniería
www.bmingenieros.com
http://www.piquesminerosbm.com/
