Sólo para uso interno

Website http://biz.lgservice.com

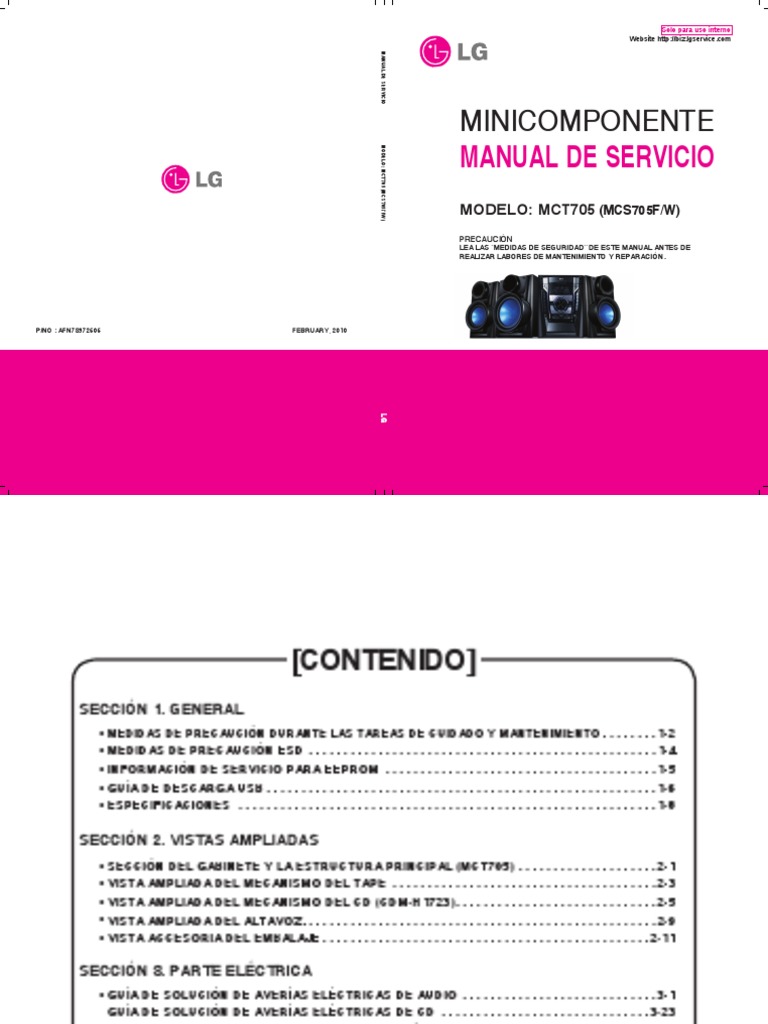

MANUAL DE SERVICIO
MINICOMPONENTE
MANUAL DE SERVICIO

MODELO: MCT705 (MCS705F/W)

MODELO: MCT705 (MCS705F/W)
PRECAUCIÓN
LEA LAS “MEDIDAS DE SEGURIDAD” DE ESTE MANUAL ANTES DE
REALIZAR LABORES DE MANTENIMIENTO Y REPARACIÓN.

P/NO : AFN73972606 FEBRUARY, 2010

 [CONTENIDO]
SECCIÓN 1. GENERAL
• MEDIDAS DE PRECAUCIÓN DURANTE LAS TAREAS DE CUIDADO Y MANTENIMIENTO. . . . . . . . 1-2
• MEDIDAS DE PRECAUCIÓN ESD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
• INFORMACIÓN DE SERVICIO PARA EEPROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
• GUÍA DE DESCARGA USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
• ESPECIFICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

SECCIÓN 2. VISTAS AMPLIADAS

• SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL (MCT705) . . . . . . . . . . . . . . . . . . . . 2-1
• VISTA AMPLIADA DEL MECANISMO DEL TAPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
• VISTA AMPLIADA DEL MECANISMO DEL CD (CDM-H1723). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
• VISTA AMPLIADA DEL ALTAVOZ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
• VISTA ACCESORIA DEL EMBALAJE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

SECCIÓN 3. PARTE ELÉCTRICA

• GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
• FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN PRINCIPAL . . . . . . . . . . . . . . . . . . . . . 3-25
• DIAGRAMA DEL CABLEADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
• DIAGRAMAS DE BLOQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
• DIAGRAMAS ESQUEMÁTICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
• DIAGRAMAS DE CIRCUITO IMPRESO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57

SECCIÓN 4. LISTA DE PIEZAS DE REPUESTO

• LISTA DE PIEZAS DE REPUESTO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

1-1
 SECCIÓN 1. GENERAL
MEDIDAS DE PRECAUCIÓN DURANTE LAS TAREAS DE CUIDADO Y MANTENIMIENTO
NOTAS RELACIONADAS CON LA MANIPULACIÓN DEL LECTOR
1. Notas de transporte y almacenamiento
1) El lector deberá permanecer en su bolsa conductora hasta el momento inmediatamente previo al uso.
2) El lector no debe ser expuesto a presiones externas o golpes.

Almacenamiento en bolsa conductora Impacto por caída

2. Notas de reparación
1) El lector incluye un imán de gran tamaño, y no debe acercarse nunca a materiales magnéticos.
2) El lector debe ser manipulado correctamente y con cuidado, teniendo cuidado de evitar
presiones externas y golpes. Si así fuera, el resultado podría ser una avería operativa o daños
en la placa de circuito impreso.
3) Cada uno de los captadores ha sido ya ajustado individualmente a un alto nivel de precisión,
motivo por el que el punto de ajuste y los tornillos de instalación no deben tocarse nunca.
4) ¡El haz del láser puede dañar los ojos!
¡No mire nunca directamente al haz del láser! Igualmente, no encienda NUNCA
la alimentación de la pieza de salida láser (lente, etc.) del lector si estuviera dañado.

No mire NUNCA directamente al haz del láser, y no lo toque con

los dedos u otras partes expuestas de su cuerpo.

5) Limpieza de la superficie de la lente

Si hubiera polvo en la superficie de la lente, límpielo mediante un pulverizador (como los
empleados para limpiar las lentes de las cámaras). La lente está sujeta por un delicado soporte.
Por lo tanto, al limpiar la superficie de la lente, utilice un bastoncillo de algodón con cuidado de

Presión
Imán
Presión

Cómo sujetar el lector

Lámina
conductora

Bastoncillo de algodón

6) Nunca intente desmontar el resorte del lector ejerciendo una presión excesiva. Si la lente
estuviera extremadamente sucia, aplique alcohol isopropílico al bastoncillo de algodón. (No
utilice ningún otro limpiador líquido, ya que podría dañar la lente.) Tenga cuidado de no aplicar
demasiado alcohol en el bastoncillo, y no permita que el líquido entre en el interior del lector.

1-2
NOTAS RELACIONADAS CON LA REPARACIÓN DE REPRODUCTORES DE CD
1. Preparación
1) Los reproductores de CD incorporan un gran número de CIs, así como un lector (diodo láser).
Estos componentes son muy sensibles y se ven fácilmente afectados por la electricidad estática. En el
caso de electricidad estática de alta tensión los componentes podrían resultar dañados, motivo por el
que deben manipularse con cuidado.
2) El lector está compuesto de numerosos componentes ópticos y otros de gran precisión.
Por lo tanto, tenga cuidado de evitar realizar labores de reparación o almacenamiento cuando la
temperatura o humedad son altas, en presencia de fuerte magnetismo o grandes cantidades de polvo.

2. Notas de reparación
1) Antes de reemplazar una pieza o componente, desconecte primero el cable de alimentación de la uni-
dad.
2) Todo el equipamiento, instrumentos de medición y herramientas deben estar correctamente puestos a
tierra.
3) Debe cubrir su mesa de trabajo con una lámina conductora puesta a tierra. Al extraer el
lector láser de su bolsa conductora, no lo coloque sobre ésta. (El motivo es la posibilidad
de daños a causa de la electricidad estática.)
4) Para evitar la fuga de CA, la parte metálica del soldador deberá estar puesta a tierra.
5) Todos los trabajadores deberán tener conexión a tierra por medio de un brazalete especial (1 MΩ)
6) Tenga cuidado de no permitir que el lector láser entre en contacto con la ropa, a fin de
evitar que la electricidad estática de sus prendas escape por el brazalete.
7) El haz láser del lector NUNCA debe ser dirigido hacia los ojos o la piel desnuda.

Brazalete

Resistencia
(1 MΩ)
Resistencia
Lámina
(1 MΩ)
conductora
ELIMINAR UNA AVERÍA
Podrá reiniciar la unidad a su estado inicial en caso de avería (avería en botones, pantalla,
etc.). Utilizando un buen conductor (como un controlador), simplemente cortocircuite el
cable a REINICIO en el interior del dial de volumen durante más de 3 segundos. Si reinicia
su unidad, deberá volver a introducir todos los ajustes (emisoras, reloj, temporizador).

NOTA: 1. Para operar el cable de REINICIO, tire del dial de volumen giratorio y suéltelo.
2. Si desea operar el cable de REINICIO será necesario desenchufar el cable de aliment-
ación.
VOLUMEN
ARRIBA cable de REINICIO

dial de VOLUMEN

ABAJO

1-3
 MEDIDAS DE PRECAUCIÓN ESD
Dispositivos electrostáticamente sensibles (ESD)
Ciertos dispositivos semiconductores (estado sólido) pueden resultar fácilmente dañados por la electricidad
estática. Normalmente tales componentes son conocidos comúnmente como Dispositivos electrostáticamente
sensibles (ES) Ejemplos de dispositivos ESD
típicos son los circuitos integrados y algunos transistores de efecto campo y componentes de chips semicon-
ductores. Debe utilizar las siguientes técnicas para ayudarle a reducir las incidencias de daños en los compo-
nentes causados por la electricidad estática.
1. Inmediatamente antes de manipular cualquier componente semiconductor o montaje equipado a tal efecto,
elimine cualquier carga electroestática presente en su cuerpo tocando una puesta a tierra segura.
Opcionalmente, obtenga y vista un dispositivo de muñequera de descarga disponible en el mercado, que
deberá retirar antes de aplicar potencia a la unidad bajo prueba a fin de evitar riesgos potenciales de des-
carga eléctrica.
2. Después de retirar un montaje eléctrico equipado con dispositivos ESD, coloque el montaje sobre una
superficie conductora, como papel de aluminio, para evitar la acumulación de cargas electroestáticas o la
exposición del montaje.
3. Utilice únicamente un soldador con puesta a tierra para soldar o eliminar soldaduras en los dispositivos
ESD.
4. Utilice únicamente un dispositivo de eliminación de soldaduras antiestático. Ciertos dispositivos de elimi-
nación de soldaduras, no clasificados como “antiestáticos” pueden generar cargas eléctricas suficientes
como para dañar los dispositivos ESD.
5. No utilice productos químicos que incluya freón. Estos pueden generar cargas eléctricas suficientes como
para dañar los dispositivos ESD.
6. No saque un dispositivo ESD de repuesto de su embalaje protector hasta inmediatamente antes de su
instalación. (La mayor parte de los dispositivos ESD de repuesto están embalados con cables cortocircui-
tados eléctricamente entre sí mediante espuma conductora, papel de aluminio o materiales conductores
similares).
7. Inmediatamente antes de retirar el material protector de los cables de un dispositivo ESD de repuesto,
ponga en contacto el material protector y el armazón o montaje decir cuitos en los que se instalará el dis-
positivo.

PRECAUCIÓN: ASEGÚRESE DE QUE EL CHASIS O CIRCUITO NO RECIBE

ALIMENTACIÓN ELÉCTRICA, Y RESPETE TODAS LAS PRECAUCIONES DE
SEGURIDAD.

8. Minimice los movimientos corporales durante el manejo de dispositivos ESD de repuesto ya desempaqueta-
dos. (De lo contrario el movimiento inofensivo de, por ejemplo, el roce de su ropa o levantar los pies de un
suelo enmoquetado, puede generar la electricidad estática suficiente para dañar un dispositivo ESD).

PRECAUCIÓN. SÍMBOLOS GRÁFICOS

EL SÍMBOLO DEL RELÁMPAGO CON FLECHAS DENTRO DE UN TRIÁNGULO EQUILÁTERO
ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE
“TENSIONES PELIGROSAS” NO AISLADAS, Y QUE PUEDEN TENER LA MAGNITUD
SUFICIENTE COMO PARA CONSTITUIR UN RIESGO DE DESCARGA ELÉCTRICA.

EL SIGNO DE EXCLAMACIÓN DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ PENSADO

PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE INFORMACIÓN
IMPORTANTE DE SEGURIDAD EN LA DOCUMENTACIÓN DE SERVICIO.

1-4
 INFORMACIÓN DE SERVICIO PARA EEPROM
Encendido

Estado sin disco

Pulse simultáneamente durante 5 s

DETECTAR NUEVO EEPROM
el ‘ ’ del control remoto + ‘STOP’
(OPCIÓN ‘EDITAR PANTALLA’)
delantero
NAME HEX

OPT 0 05
FLD ‘OP-0….
OPT 1 00
OPT 2 00
OPT 3 00
OPT 4 00
Utilice las teclas de dirección
OPT 5 68
( REPEAT) para despla-
OPT 6 91
zarse y realizar cambios
OPT 7 05
OPT 8 A0
OPT 9 00
Pulse una vez la tecla STOP

FLD ‘write ok’ (escritura OK) o

‘up ok’ (subida OK)

Pulse simultáneamente el ‘ ’ del

control remoto + ‘STOP’ e dirección

FLD muestra E2P CLR

Autoapagado

1-5
 GUÍA DE DESCARGA USB
1. GUÍA DE DESCARGA USB DE PROGRAMA MICOM AUDIO
Descargar el archivo de programa llamado MCV905.HEX
Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su
dispositivo de almacenamiento usb y desactivar el software de seguridad al descargar el archivo a su
aparato.

Precaución: Al descargar el archivo, nunca deberá desconectar el dispositivo usb, cambiar a otra
función, ni apagar el aparato. Es dispositivo usb debe desconectarse al finalizar el proceso
de descarga.

EN LA PANTALLA DE VISUALIZACIÓN VFD

NO USB

← Conectar un dispositivo usb en función usb

READ

FIRMWARE

WRITE 00 .. 100

UPDATED

← Al finalizar, desconectar el dispositivo usb

APAGADO AUTOMÁTICO

1-6
2. GUÍA DE DESCARGA USB DE PROGRAMA CD
Descargar el archivo de programa llamado HC003_DATE_00.BIN
Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su
dispositivo de almacenamiento usb y desactivar el software de seguridad al descargar el archivo a su
aparato.

Precaución: Al descargar el archivo, nunca deberá desconectar el dispositivo usb, cambiar a otra
función, ni apagar el aparato. Es dispositivo usb debe desconectarse al finalizar el proceso
de descarga.

EN LA PANTALLA DE VISUALIZACIÓN VFD

NO USB

← Conectar un dispositivo usb en función usb

READ

FIRMWARE

FINISH

POWER OFF --> ON

UPDATED ← Al finalizar, desconectar el dispositivo usb

1-7
 ESPECIFICACIONES
General
Fuente de alimentación Consultar la etiqueta principal.(Para Mexico : 120 V ~ 60 Hz)
Consumo 160 W
Net Weight 6.67 kg
Dimensiones externas 280 x 377 x 354 mm (An. x Al. x Prof.)
Bus Power Suply (USB/iPod) DC 5 V 500 mA
Condiciones de funcionamiento
Temperatura 5 °C a 35 °C Estado de funcionamiento : Horizontal
Humedad de funcionamiento 5 % a 85 %
Láser Láser semiconductor, longitud de onda 650 mm

Sintonizador FM/ AM [MW]

Gama de sintonización de FM 87.5 a 108.0 MHz ó 87.50 a 108.00 MHz
Frecuencia intermedia FM 128 kHz
Gama de sintonización de AM 522 a 1 620 kHz 520 a 1 710 kHz ó 522 a 1 710 kHz
Frecuencia intermedia AM 45 kHz

Amplificador
Potencia de salida Frontal : 280 W + 280 W
Surround : 140 W

CD
Respuesta de frecuencia 40 a 20 000 Hz
Relación señal/ruido 75 dB
Gama dinámica 80 dB

CINTA
F.F/REW
(Avance/retroceso rápido) tiempo 120 seg (C-60)
Respuesta de frecuencia 250 a 8 000 Hz
Relación señal/ruido 43 dB
Separación de canales 45 dB (P/B)/ 45 dB (R/P)
Velocidad de borrado 50 dB (MTT-5511)

Parlantes
Frontal Sub grave
Nombre de altavoz MCS705F MCS705W
Tipo 2 altoparlantes de 2 vías 1 altoparlantes de 1 vías
Impedancia 8Ω 12 Ω
Potencia nominal de entrada 280 W 180 W
Potencia máxima de entrada 560 W 360 W
Dimensiones netas
270 x 463 x 330 mm 312 x 462 x 330 mm
(An. x Al. x Prf.)
Peso neto (1EA) 6.75 kg 7.5 kg

1-8
SECCIÓN 2. VISTAS AMPLIADAS
• SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL (MCT705) NOTAS) EL SIGNO DE EXCLAMACIÓN DENTRO DE UN
TRIÁNGULO EQUILÁTERO ESTÁ PENSADO
PARA ALERTAR AL PERSONAL DE SERVICIO DE
263 LA PRESENCIA DE INFORMACIÓN IMPORTANTE
CABLE11 A26 DE SEGURIDAD EN LA DOCUMENTACIÓN DE
SERVICIO.
263A K
259 A45
IPOD M

464 CABLE8

H 270
260
A42
464
464
464
M
258A J 464
L
261 264 K A41

256
CD
255
463 464
254 253 262 CABLE2
258B R
I
251 H
464 A46 463 J
257 464
L
A
C
MAIN
464 G
252
G
VOL-KEY 463 CABLE1
C D 464
B
E
A43 CABLE7 F
CD-KEY N
272
464 265
N
273 271
FRONT 464 I 461
464
O
463
463
464
USB
R
CABLE4
464
CABLE6 B CABLE10 SMPS 300
F
464 E A47
D
Q O
A00
Q
464 268

A44

P
481

269 267A
CABLE5
P 266
464
464 267

2-1 2-2
• VISTA AMPLIADA DEL MECANISMO DEL TAPE
TAPE DECK MECHANISM (A/R & A/S : RIGHT A/R DECK)

020
006
019

A00
017 022
037
001
018

007
A01
003

015
023

009

025

A02

011
009

2-3 2-4
• VISTA AMPLIADA DEL MECANISMO DEL CD (CDM-H1723)

151

A26

153A
159

156
153

165
170 155 A02

173 001

162
164
163 002
177
010

003

A01

172 012A
012

167 012
012A
137
166 012B
012
181
175

180

2-5 2-6
MEMORÁNDUM MEMORÁNDUM

2-7 2-8
 VISTA AMPLIADA DEL ALTAVOZ
1. ALTAVOZ FRONTAL (MCS705F)

A60L
A60R

2-9
2. SUBWOOFER PASIVO (MCS705W)

A90

2-10
• VISTA ACCESORIA DEL EMBALAJE

808 PILAS

900 CONTROL REMOTO 824 ANTENA AM DE CUADRO

825 ANTENA FM DE HILO

801 INSTRUCCIONES DE MONTAJE

803 EMBALAJE

803 EMBALAJE

804 BOLSA

802 CAJA

2-11
MEMORÁNDUM

2-12
 SECCIÓN 3. PARTE ELÉCTRICA
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO
1. ALIMENTACIÓN (SMPS)

NO HAY Compruebe el patrón Conecte la

ALIMENTACIÓN de la línea ca línea abierta

Compruebe el
Camble el fusible
fusible F901

Compruebe la Impedancia baja

Impedancia pin camble conjunto
de BD901

Compruebe el Compruebe el
voltaje de C986 cortorcuito de
(5.6 V) la línea

Compruebe
conexión CN902,
CN903

Iinserte el cable de
NO HAY SONIDO alimentación pasados
10 segundos

Compruebe el voltaje de Compruebe el cortocircuito

C961, C951(MÁS de ±40 V) del módulo AMP

Compruebe el voltaje de C958,

Camble FR971, 972, 974, 975
C968 (± 9 V)

PROTECCIÓN PANTALLA DE Inserte el cable de Compruebe que no ahyan

VISUALIZACIÓN alimentación Pasado 1 minuto listas de sonidos

3-1
2. P-SENS

SECCIÓN P-SENS

SÍ
Conjunto smps NO
CN902 comprobación Comprobar consulta de solución de
5.1 V de pin7 problemas smps

SÍ
Compruebe NO Compruebe el estado de
5.1 V de pin7 de CN710 de la PCB
principal conexión de CN710

SÍ
Compruebe NO Compruebe cortocircuitos y cortes
5.1 V de pin6 de CN304 de la
PCB principal en el patrón de la PCB principal

SÍ
Compruebe 5.1 V de pin35 de
PN304 frontal
SÍ
Compruebe NO Compruebe el estado de 5 V del
el estado del IC304 (RESET IC)
voltaje de entrada de IC304
frontal
SÍ
COMPRUEBE 4.4V DE
Cambio de KIA7027 de IC304
PIN1 DE IC302 µ-COM

3. COMPROBACIÓN DEL VKK

COMPROBACIÓN DEL VKK

SÍ

Compruebe DC -32 V NO Consulta de solución de

de pin10 de CN710 problemas SMPS

SÍ
COMPRUEBE EL VOLTAJE
DE PIN50 DE IC301

3-2
4. COMPROB. I DE PIEZA MICOM

COMPROB. I PIEZA
MICOM

SÍ

Comprobar
NO Consultar la solución
pin9 de
de averías del
CN701(3.7 V),
SMPS
P - SENS

SÍ

¿Hay 3.7 V
¿Hay 3.7 V NO NO Comprobar la NO
de entrada en Sustituir la pieza
en KIA7027 de pieza relacionada de
KIA7027 de KIA7027 en relacionada
IC103? IC101? IC101

SÍ SÍ SÍ

Comprobar la energía de ¿Hay 3.3 V de salida

la pin4 de LC87F5NC8A en KIA7027 de
en IC102 IC101?

SÍ SÍ

OK OK

3-3
5. COMPROB. II PIEZA MICOM

COMPROB. II PIEZA
MICOM
SÍ

Comprobar NO Consultar la solución de

que hay 3.7 V en pin6
averías del SMPS
de CN801

SÍ

Comprobar
potencia de MBR0520 en D102 NO Comprobar que hay 3.3 V de
y D104 (¿es 3.3 V la potencia de salida en MBR0520 de
IC100 pin14, 40, D102,104
55, 89?)
SÍ

Comprobar la pieza NO Sustituir las piezas

relacionada relacionadas

SÍ

OK
SÍ

Comprobar la Comprobar NO
NO Comprobar y sustituir la pieza
entrada de potencia en que hay 3.3 V de salida en
KIA7027 de IC105 MBR0520 de D102 relacionada

SÍ SÍ

Comprobar la
Comprobar la salida de potencia entrada de potencia en NO Comprobar que hay 100 Ω en NO
en KIA7027 de IC105 KIA7027 de IC105 R199
(3.3 V o superior)
SÍ SÍ
SÍ
OK
Comprobar
Comprobar la energía de la NO Comprobar el estado operativo de
la entrada de potencia en
pin8 de LC87F5NC8A en IC102 KIA7027 de IC102 3.3 Ω en R1A3 y 10 K en R1A1
SÍ SÍ
SÍ

OK OK Sustituir las piezas relacionadas

3-4
6. COMPROB. III PIEZA MICOM

COMPROB. III PIEZA MICOM

SÍ

Comprobar la entrada de potencia de NO Consulte la solución de averías de

14, 40, 56, 89 en IC100 (4.8V o superior) I, II Pieza MICOM

SÍ

Comprobar el
estado operativo de
X100: 9.830 4 MHz y
X101: 32.768 kHz

SÍ

OK

3-5
7. COMPROBACIÓN DE LA PIEZA DE PANTALLA FLD

COMPROBACIÓN DE
PANTALLA FLD
SÍ

Comprobar la NO
potencia de la pin1, Consultar la solución de
2, 3 de CN801 averías del SMPS

SÍ
Comprobar
pin1--> - 33 V
pin2--> 20 V
pin3--> 25 V
Comprobar el ensamblado de
SÍ CN801
SÍ
Comprobar la
conexión y la potencia de P3702 NO
pin 25: FL- 20 NO
Comprobar cada pin Sustituir la pieza relacionada
pin 24: FL+ 25
pin23: VKK-33 V o superior
pin20: 3.3 V
SÍ

SÍ OK

Comprobar que
la potencia en PT6302 de
IC301es VKK:-33 V en la pin48:+3.3 V
en la pin57
NO Si fallan los 3.7 V, comprobar la entrada y
salida de potencia en MBR0520 de D304
SÍ

NO
Comprobar la pieza Sustituir la pieza relacionada
relacionada
SÍ
SÍ
OK
Comprobar
comunicación de DATOS en IC100 IC303
IC102 --> IC301 NO pin27 --> pin3 STB
pin27-->pin53 STB pin28 --> pin1 CLK
pin26-->pin55 DO
pin28 -->pin54 CLK Comprobar salida de datos
pin30 -->pin52 REST
SÍ
Comprobar los datos en los dos
extremos de lìnea R332, R334, R335

SÍ SÍ

Comprobar la NO
FLT encendido pieza relacionada Sustituir la pieza relacionada

SÍ
OK

3-6
8. LEVEL METER(IC302, IC303)

LEVEL METER
(IC302, IC303)
SÍ

Comprobar CN101 NO Consultar la solución de

pin35--> 3.7 V averías del SMPS

SÍ

Comprobar CN302 NO
pin20--> 3.7 V Comprobar FFC wire

SÍ

Comprobar IC302
pin16--> 3.3 V

SÍ

Micom IC(IC100)
pin86 CLK,
pin58, 87 pinDATA

SÍ

Comprobar CN101 NO
pin20--> 3.7 V Comprobar FFC wire

SÍ

Comprobar CN302
pin20--> 3.7 V

SÍ

IC302
pin2 DATA,
pin3 CLOCK

SÍ

OK

3-7
9. COMPROBACIÓN DE IC103 S-24CS16A01-J8T1GE

COMPROBAR PIN93, 94 NO Comprobar comunicación entre ambos

DE IC100 (LC87F5NC8A ) terminales R195, R196 es de 100 Ω
SÍ

CLK

DATA

pin5 DATA NO Comprobar que NO Consultar la solución de

pin6 CLK hay 3.3 V de potencia en averías de MICOM
MICOM

SÍ
SÍ

Comprobar la NO
pieza relacionada Sustituir la pieza relacionada

SÍ

OK OK

3-8
10. COMPROBACIÓN DE PIEZAS DE FUNCIÓN AUX

PIEZAS DE FUNCIÓN
AUX

SÍ

Asegúrese que está JK101

SÍ

Comprobar la
NO Comprobar potencia en IC101 (BU4052): NO Comprobar la comunicación de
forma de onda de entrada de
pin4, 11 de IC101 pin16 VDD pin31, 32 en µ-COM (IC301)
(BU4052) SÍ

SÍ

Sustituir la pieza relacionada

Comprobar la
forma de onda de salida
de pin3, 13
de IC101 (BU4052)

SÍ

Comprobar la forma de onda

de salida de CN803
pin6 L_CH
pin8 R_CH
SÍ

OK

3-9
11. COMPROBACIÓN DE PIEZAS DE FUNCIÓN DEL SINTONIZADOR

COMPROBACIÓN DE PIEZAS DE
FUNCIÓN DE SINTONIZADOR

SÍ

Comprobar Comprobar
funcionamiento del módulo NO potencia del módulo del NO
(TUN101) del sintonizador (comprobar 9 V Sustituir la pieza relacionada
SINTONIZADOR en pin4)

SÍ SÍ

Comprobar la forma de onda de Comprobar sintonizador y -com

entrada de pin1, 12 de IC101 (pin98 rest, pin99 CE, pin100
(BU4052) SOIC, pin1 CLK, pin2 GPIO2)
SÍ
SÍ
OK
Comprobar la
forma de onda de salida
de pin3, 13 de IC101(BU4052) Comprobar NO Comprobar potencia en IC101
la forma de (BU4052):pin16 VDD,
onda de entrada de pin pin8 VSS
2, 15 de IC601
(BU4052) SÍ

SÍ
Sustituir la pieza relacionada

Comprobar la forma de onda de

salida de CN803
pin6 L_CH
pin8 R_CH

SÍ

OK

3-10
12. COMPROBACIÓN DE LA FUNCIÓN CINTA

MONTAJ. DE LA PCI DE LA CINTA

SÍ

Comprobar la forma NO Comprobar potencia en IC101 (BU4052):

de onda de entrada de pin2, 15 de IC101(BU4052) pin16 VDD, pin8 VSS

SÍ
SÍ

Sustituir la pieza relacionada

Comprobar la
forma de onda de salida de
pin3, 13 de IC101 (BU4052) NO Comprobar potencia en IC101 (BU4052):
Comprobar la forma de onda de entrada de pin16 VDD, pin8 VSS
pin2, 15 de IC601(BU4052)
SÍ

SÍ Sustituir la pieza relacionada

Comprobar la forma de onda de salida de CN802

pin6 L_CH
pin8 R_CH

SÍ

OK

3-11
13. COMPROBACIÓN DE LA PIEZA DE REPRODUCCIÓN DE LA CINTA

PIEZA DE REPRODUCCIÓN
DE CINTA

SÍ

Comprobar la NO
entrada de 12 V en Consultar la solución de
pin16 del IC201 averías del SMPS
(HA12237)

SÍ

Comprobar el NO Comprobar el NO Sustituir el cable del

IC201: Salida de señal en cabezal de la cabezal y mec
pin5, 26 unidad

SÍ
SÍ
Comprobar entrada en cabezal de unidad
(A: IC201 pin32, 39
B: IC201 pin34, 37)

SÍ

Comprobar la NO
pieza relacionada Sustituir la pieza relacionada

SÍ

OK

Comprobar NO
funcionamiento MUTE de Comprobar funcionamiento HIGH
la pin14 de de la pin10 de IC202
IC201
SÍ

SÍ
Comprobar la pieza NO
Sustituir la pieza relacionada
relacionada

SÍ

OK OK

3-12
14. COMPROBACIÓN DE LA PIEZA DE GRABACIÓN DE LA CINTA

PIEZA DE GRABACIÓN
DE LA CINTA

SÍ

Comprobar
salida de POT. IC602 NO Consultar la solución de
(PS9829) averías del módulación de POT
pin22, 25

SÍ

Comprobar la entrada de
grabación de pin7, 24 de IC201

SÍ

Comprobar la salida de NO Comprobar NO

pin23 HIGH de Sustituir la pieza relacionada
pin10, 21 de
IC201 IC100

SÍ SÍ

OK

Comprobar
la oscilación de la NO Comprobar NO Comprobar funcionamiento HIGH
pin2, 3 BASE HIGH de Q205 de la pin4 de IC202
de L203 (KTD1304)
SÍ

SÍ SÍ

OK Sustituir la pieza relacionada

. Comprobar entrada de
pin3, 5 de P2203
. Comprobar entrada erase de
pin8

SÍ

OK

3-13
15. COMPROBACIÓN DE LA PIEZA MIC

PIEZA MIC

SÍ

Solicitar JK301 y
comprobar entrada de
pin3 de IC304
SÍ

Comprobar la salida de NO
Comprobar que
pin4 de IC401 (S4308) hay 12V en pin5 de IC401
SÍ
SÍ

Comprobar salida de pin2 de

CN302 (montaje pci frontal) OK
SÍ

Comprobar entrada de pin2

de CN101
(montaje pci principal)
SÍ

Comprobar la entrada en
ambos extremos de R601,602
SÍ

Comprobar la entrada de
pin1, 2 de IC603
SÍ

3-14
 A

SÍ

Comprobación
de la comunicación pin83
IC601-->IC602(PS9850) de IC102-->
pin9 SOTO-->7 SDIN NO NO
pin10 LRCK-->5 LRCK IC603: comprobar Comprobar potencia
pin1 MCLK<-->2 MCLK(CN810) funcionamiento de entrada de IC601
pin13 BCK --> 4 BCK
REST
SÍ
SÍ SÍ
Comprobar
potencia en ambos NO Sustituir la pieza
Comprobar resistencia de
cada línea de comunicación extremos de relacionada
FB602
SÍ
SÍ
OK OK

Comprobar
NO Consultar la solución de
la entrada de
PS9850 averías del PS9850

SÍ

OK

16. COMPROB. I PIEZA DE MODULACIÓN DE POT

COMPROB. I PIEZA DE
MODULACIÓN DE POT
SÍ

Comprobar
que hay 3.7 V en NO Consultar la solución
pin13 de de averías del SMPS
CN802

SÍ

Comprobar la Comprobar
entrada de 3.7 V y la NO que hay una potencia NO Comprobar que hay 3.7 V
salida de 3.3V de entrada de 3.7 V en pin13 de CN802
en IC801 en IC801

B C

3-15
 B
C
SÍ
SÍ
Comprobar
potencia en las pin
NO Comprobar
VDD 3.3 V de
que hay una potencia de NO IC801 pin1 POWER
IC602 PS9850
(pin16, 23, 24, 28, salida de 3.3 V CONT "HIGH"
32, 35,40, 48, en IC801
62, 64)

SÍ SÍ
SÍ
Comprobar
la potencia de NO Sustituir la pieza
OK
salida (3.3 V) de relacionada
IC801
SÍ
OK

Comprobar el Comprobar el
funcionamiento a NO funcionamiento a 1.6V NO Comprobar potencia en ambos NO Sustituir la pieza
19.2 MHz de de potencia en pin extremos de R667 : 120 Ω relacionada
X601 55, 56 de IC602

SÍ SÍ

Comprobar entrada CLK Comprobar NO Sustituir la pieza

en pin55 (19.2 MHz) de 19.2 MHz en
IC602 PS9850 relacionadaa
X601
SÍ
SÍ
OK
PWM_CLK

PWM_DATA
Comprobar
salida de IC102 Comprobar
87F5NC8A NO la forma de onda de
85-->PWM_DATA comunicación en ambos REST

84-->PWM_CLK extremos de R637

29-->PWM_REST CLK, R642
DATA
SÍ
SÍ

Comprobar entrada Comprobar

Comprobación NO la forma de onda NO Sustituir la pieza
DATA en IC602 PS9850 de salida en ambos
pin50-->DATA de REST relacionada
extremos de
pin54-->REST R611

SÍ SÍ SÍ
OK OK OK

3-16
17. COMPROB. II PIEZA DE MODULACIÓN DE POT

COMPROB. II PIEZA DE
MODULACIÓN DE POT
SÍ

LRCK

BCK

DA_DATA

Comprobar
Comprobar la montaje y contacto
comunicación del NO del FFC wire de NO
ensamblaje del CD comunicación del ensamb- Consultar la solución de
CN103 8_ LRCK, laje del CN103 averías del ensamblaje del CD
9_BCK, y el ensamblaje
10_ DA-DATA principal SÍ

SÍ
SÍ
Sustituir la pieza
OK
relacionada

LRCK

BCK

DA_DATA

Comprobacion NO
de la forma de onda
de entrada y salida
Comprobar la
forma de onda en ambos
extremos IC602(PS9850) NO
Sustituir la pieza
pin4_BCK(R604-->100 Ω)
pin5_LRCK(R605-->100 Ω) relacionada
pin6_SS0IND
(R606-->100 Ω).

SÍ SÍ

OK

3-17
 D
SÍ

Comprobar
la salida del P WM output waveform

modulador de pot. :
FL:28(+)27(-) FR:39(+)38(-)
SW:34(+)33(-)

SÍ

FL:(-)R818, FL:(-)R818,
FL:(+)R817 FL:(+)R817
FR:(-)R814, NO FR:(-)R814,FR:(+)R813 NO Sustituir la pieza
FR:(+)R813 SW:(-)R816,SW:(+)R815
Comprobación de relacionada
SW:(-)R816, la forma de ondade
SW:(+)R815 entrada y
salida

SÍ SÍ

OK

Comprobar
entrada
en IC803

SÍ

OK

3-18
18. COMPROB. III PIEZA DE MODULACIÓN DE POT(HEAD PHONE)

COMPROB. II PIEZA DE
MODULACIÓN DE POT
SÍ

Comprobar Comprobar
salida de modulación la forma de onda de NO < Forma de onda de salida de
de POT NO salida en ambos Comprobar de "H" HP/PWM >
HP/L:40(+), 41(-) extremos de de H/P sensitivity
HP/R:45(+), 46(-) HP: R854,855,
865,864

SÍ
SÍ
Sustituir la pieza
relacionada
SÍ

OK

Comprobar que
NO hay una potencia
FL:(-)C859,FL:(+)C860 NO de entrada de
Comprobar de IC802
FR:(-)C852,FR:(+)853 ± 12 V en IC802
SÍ

SÍ SÍ

Comprobar salida Comprobar potencia en NO Sustituir la pieza

de R857, R861 ambos extremos de R859
y R860 relacionada
SÍ

Comprobar "LOW"
de Q803(B) SÍ
SÍ
OK
OK

Comprobar salida de RCA

(SIG 2.1 V o superior)

SÍ

OK

3-19
19. COMPROBACIÓN DE LA PIEZA DEL AMPL. DE POTENCIA

Comprobar NO
CN802 Consultar la solución de
pin1~4 (75 V), averías del SMPS
pin9 (9 V)

SÍ

IC102 pin46: NO NO
LOW-->OFF, HIGH-->ON Comprobar R849 (100 Ω) Sustituir la pieza relacionada

SÍ

Comprobar potencia
de entrada de 75 V
de IC801 (pin1, 5, 16, 20, 21, 25)

SÍ

Comprobar potencia NO Consultar la solución de

de entrada de VDR 9 V
de IC803 (pin6, 10, 15, 26) averías del SMPS

SÍ

Comprobar entrada NO
de PWM de IC803 (FR:7, 8 FL:13,14 Consultar la solución de
SW:27,28) averías del Modulación de pot

SÍ

Comprobar NO Comprobar potencia en NO Sustituir la pieza

la forma de onda de salida de IC803
(FL:2,4 FR:17, 19 SW:22, 24) ambos extremos de pieza relacionada

SÍ

Comprobar
línea de salida de coil NO Comprobar potencia en
(FL:L808, 809 FR:L810, 811) ambos extremos de pieza

SÍ

OK

3-20
20. COMPROBACIÓN DE LA I PIEZA IPOD

NO Consultar la solución de
Comprobar de CN3A2
averías del SMPS y CD

SÍ
Comprobar potencia de entra- Sustituir la pieza
da de 5.6 V(CN3A2 pin1, 2) relacionada
SÍ NO

Comprobar NO NO
potencia de entrada y salida de Comprobar de CN3A2 pin6 Comprobar de IC801 pin61
IC3A1 (p_ctrl) (p_ctrl)

SÍ SÍ SÍ
Comprobar de IC3A1 pin1 Comprobar de CN8A5 pin7
(ipod p_ctrl) (p_ctrl) OK

SÍ SÍ
Comprobar de CN3A1
pin8 (5 V) OK

SÍ

OK

21. COMPROBACIÓN DE LA II PIEZA IPOD

Comprobar NO Comprobar NO Sustituir la pieza

de CN8A5 y CN3A2 de IC801 (72_RX, 73_TX)
(TX, RX) relacionada

SÍ SÍ

OK

Comprobar NO
salida de "L, R" de CN3A1 Comprobar de CN3A1
(pin27, 28)

SÍ

3-21
 E

SÍ
Comprobar de FB3A6 y
FB3A7

SÍ

Comprobar NO
salida de CN3A2 Comprobar de CN3A2
(pin10, 12)

SÍ

Comprobar NO Comprobar NO Consultar la solución de averías

potencia de entrada de CN8A5 de CN8A2 (12 V)
(pin1, 3) del SMPS

SÍ SÍ

OK

Comprobar entrada de IC8A2

(pin1, 5)

SÍ
Comprobar salida de IC8A2
(pin6, 10)

SÍ
Comprobar salida de IC8A1
(pin26, 27)

SÍ

IC8A1: Comprobar
NO de IC801 NO Consultar la solución de averías
41->SDOUT,42->SCLK, pin1->SDA, pin2->CLK
43->LRCK,44->MCLK del CD
pin6->REST

SÍ SÍ

OK

OK

3-22
 GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DEL CD
1. COMPROBACIÓN DE PIEZAS DEL CD PRINCIPAL

FUNCIÓN CD

SÍ
NO NO ¿Funciona la abertura/ SÍ
¿Es posible intro- ¿Es correcta la Comprobar IC808
ducir el disco? cierre MOT_?
carga +,-? (pin10, 11 de IC808)
SÍ SÍ
¿Funciona el motor? NO Comprobar el motor
(aproximadamente 12 Ω) de carga

¿Es correcta la NO
¿Es correcta la NO ¿Es correcta la operación NO señal de enfoque/ Comprobar el accionador
lectura de disco? OPU (Enfoque y Rastreo)? rastreo/servo- motorizado IC (IC807)
desplazamiento?

SÍ SÍ
¿No hay señal en ¿Tiene el PD (pin12
SPK (altavoz)? de CN804) 180 mV
aproximadamente?
SÍ
SÍ
¿No puede
verse la señal en las NO Comprobar la Vcc Comprobar OPU
pin34, 35 y del IC807 (toma)
36 de
IC807?

SÍ

¿No puede
verse la señal NO Comprobar Cristal NO Sustituir Cristal
(16.0344 MHz) en la
pin31 de (X802) (X802)
IC807?

SÍ

Comprobar
la entrada/salida y NO
la línea de control Sustituir el IC801
de IC801

SÍ
Consultar
Comprobación de
función

3-23
2. COMPROBAR PIEZAS USB

FUNCIÓN USB

SÍ

Dispositivo USB conectado

SÍ

NO NO
Se muestra “NO USB” Comprobar USB_ 5 V Comprobar CN8A4

SÍ SÍ

Comprobar NO Comprobar toma usb (JK303)

Muestra “READ” USB_ D+/ D- (R3C13, R3C2)

SÍ
SÍ

NO
Muestra “NO FILE” Comprobar pin116, 117 de IC801 Sustituir el IC801

SÍ

Comprobar el archivo de audio

usb en el disopositivo usb
(mp3, wma reproducibles)

3-24
 FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN PRINCIPAL
1. FLASH/ SDRAM

CLK
1 IC802 pin38

DATA IC802 pin8

2

ADDRESS
IC802 pin23
3

RESET IC801 pin107

4

2. SERVO

5
IC807 pin31

3-25
 FE
6 IC807 pin60

7 IC807 pin62
TE

FOD
8 IC807 pin13

9 RF IC807 pin63

3. AUDIO PATH

IC807 pin36
10

BCK

LRCK IC807 pin35

11

DATA
IC807 pin34
12

3-26
 IC801 pin100
13

BCK
14 IC801 pin102

LRCK

15 IC801 pin101

DATA

MCK
16 IC807 pin18

17
BCK IC807 pin36

LRCK
18 IC807 pin35

19 DATA
IC807 pin34

3-27
20 CN301 pin2
USB_5V

21 CN301 pin3

D+

D-
CN301 pin4
22

3-28
 3 CHANGER MD

TUNER
MODULE
MAIN PCB [Total CNT Quantity : 13ea]
12P 6P
XUGmmjGjˆ‰“Œ
ᐭ ; ͲͺͿ͑‫͑ͫ͑͢͵ʹ͑׳‬ΖΒ
ᐮ ; ͲͺͿ͑‫͑׳‬ͷ΃΀Ϳ΅͑ͫ͑͢ΖΒ
15P
ᐯ ; ͲͺͿ͑‫͑ͫ͑͢ͽ΀·͑׳‬ΖΒ
16P ᐰ ͵Ͷʹͼ͑‫Ͳ ;͑׳‬ͺͿ͑ͫ͑͟͢ΖΒ
ᐱ ʹ͵͑‫ͣ͑ͫ͑͵ ;͑׳‬ΖΒ

CD PCB
2. oˆ™•ŒššSz•Ž“Œ
ᐭ ; ͲͺͿ͑‫͑ͫ͑͢͵ʹ͑׳‬ΖΒ
11P ᐮ ͵Ͷʹͼ͑‫Ͳ ;͑׳‬ͺͿ͑ͫ͑͟͢ΖΒ
ᐯ ; ͲͺͿ͑‫ͣ͑ͫ͑΄΁ ;΄͑׳‬ΖΒ

3-29
ᐰ ʹ͵͑‫͑ͫ͑͢͵ ;͑׳‬ΖΒ
12P ᐱ Ά΄ͳ͑‫͑ͫ͑͢͵ʹ͑׳‬ΖΒ
ᐲ ͺ΁΀͵͑‫͑ͫ͑͢͵ʹ͑׳‬ΖΒ
9P IPOD
PCB

15P
14P
8P 9P 25P
20P

VOL PCB USB SMPS

DIAGRAMA DEL CABLEADO

PCB
SINGLE DECK
MECHANISM
FRONT PCB
 Multi- TY^} }rr
TRANS }mk
Main Power
DC-DC Converter
XY}
vwhtw
Rectifier circuit \U]}
(Bridge,
CAPACITOR) pwvkGVG|ziGVGtwlnVGkjkj

\W}V^W}
1.DIAGRAMA DE BLOQUE SMPS

[U\} msORVTP
}mk
ZU^}h

3-30
Filter |Tj–”
Section
(Varistor,
Resistor, Stand-by
Line Filter Snubber Power IC }Tj{ys
TRANS
Thermistor)

FL

FR

TRANS Digital SW
DIAGRAMAS DE BLOQUE

\W}V^W}
Power
AMP Power, AMP C
MAIN Power IC FET MAIN
AC & SL
AMP
SR
 }mk

w{]ZWY

}mkGkh{hUjsr wyv{lj{pvu
ˍtvklGh X`U]]W_to¡
kljrVhk ˍohsmGGh mVs
`U_ZW[Gto¡
ˍyljGGGGmUy

myRGVGmyT mVy

zvs”h” wz`_XZ zr{Y_YTY^W

zhu€v wz`_\W msRGVGmsT
tv{ly kh{Sjrr w–žŒ™Gh”— zVs
kljr h|kpv ~RGVG~T
tpjvt
zVy
ohXYY^
{hwlGpj yljGt|{l ijr
wViGt|{l syjr
ijr zV~
yljGz~ zkv|{
syjr

3-31
2. DIAGRAMA DE BLOQUE PRINCIPAL

yljGt|{l zkv|{

yljGsVy

sl}lsG
{|ulyG {|uGzjsrVGzkpvVyz{Vnwpv
tl{ly
ky}]WZ
tvk|sl
{|ulyGsVy

hr\Z\_Gyz{

jkGkh{hUjsr
hr\Z\_ hœ‹–Ghtw
tpjGhVkj hœ‹–G–œ›
{hwlGsVy
i|[W\Y [W\YGhVi
AUX
h|GsVy

jz\Z[] kzw

tpjGpuw|{
tpjGhtw
CD |ziGkhRUTU\}
Portable Audio In
iPod
 vw{pvu
16.9343MHZ
p—–‹Ghœ‹–G–œ›
—–‹
kljrGGtljohupzt A,B,C,D,E,F IPOD TX_RX ‹–Š•Ž
PD i|`\[Zr}G
LD
FDO ymRGz ly}vGkzwG
z s lk·Sm·S{·
myvu{Gwji
P/UP z ZW\ZTDO
w v{hislGpu
z w p uksl · SLDO
s v h k· CD_DATA
t v{vyGGpj GGSPDO CD_BCLK
CD_LRCK L/R z ~p{jo L/R
[W\YG kl jr
{ | y RGVG{|yGT z_ W _Y
M
3. DIAGRAMA DE BLOQUE CD

L/R AM
DAC_MCLK

I2C
R/W
FM

RESET
{ |uly

BUSY
L/R

SUBSYQ
DAC_MCLK

3-32
AUX IN
tv {GvwVjsG
{ | yRGVG{|yT DAC_BCK/LRCK/ MICOM BLOCK
k RGVGkT j z \Z[]
USB CON t sj`_WWG ADC_DATA MAIN PCB
h kj G
t jzGs vnpjG
y l zl{ MICOM

z kyhtGG
FRONT_DI/DO/CLK/CS
PWM AMP
DAC_DATA/BCK/LRCK

3.3V
12MHZ 12V

ms hzoGG 5.6V
POWER
MP8706EN 5.6V
I/F
5.6V
DIAGRAMAS ESQUEMÁTICOS INSTRUCCIONES DE SEGURIDAD

AL REALIZAR TAREAS DE MANTENIMIENTO EN ESTE LOS IDENTIFICAR CON FACILIDAD. ESTE DIAGRAMA
NOTA:

1. Las partes oscurecidas ( ) son críticas para la seguri-

1. DIAGRAMA ESQUEMÁTICO DE SMPS (POTENCIA)

CHASIS, BAJO NINGUNA CIRCUNSTANCIA DEBERÍA
MODIFICARSE EL DISEÑO ORIGINAL NI ALTERARSE
SIN PERMISO DE LG CORPORATION. TODOS LOS
COMPONENTES DEBERÁN SUBSTITUIRSE ÚNICA-
MENTE CON TIPOS IDÉNTICOS A LOS DEL CIRCUITO
ORIGINAL. LOS COMPONENTES ESPECIALES APARE-
CEN SOMBREADOS EN EL ESQUEMA PARA PODER-
12
DE CIRCUITO PUEDE DIFERIR EN OCASIONES DEL dad. Recambie únicamente con otras con el mismo
CIRCUITO REAL UTILIZADO. DE ESTE MODO, LA número de pieza.
IMPLEMENTACIÓN DE LOS ÚLTIMOS CAMBIOS POR 2. La tensión de la CC se mide con la ayuda de un
MEJORAS EN SEGURIDAD Y RENDIMIENTO EN EL voltímetro digital durante el modo de reproducción.
PRODUCTO NO SE VEN RETRASADOS POR POSI-
BLES DEMORAS EN LA IMPRESIÓN DE LA NUEVA
DOCUMENTACIÓN.

11

10

2 CAUTION: Warning
Danger if fuse is incorrectly replaced. Parts that are shaded are critical with
Replace only with the type identical to fuse rating respect to risk of fire or electrical shock.
and(or) model name described in main label.

A B C D E F G H I J K L M N O P Q R S T

3-33 3-34
2. DIAGRAMA ESQUEMÁTICO DE MAIN - MICOM & PWM

12

11

10

1
MAIN_AMP #1
EBY60749601 REV 4.3
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-35 3-36
3. DIAGRAMA ESQUEMÁTICO DE MAIN - AMP

12

11

10

1
MAIN_AMP #2
EBY60749601 REV 4.3
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-37 3-38
4. DIAGRAMA ESQUEMÁTICO DE MAIN - DECK

12

11

10

1
MAIN_AMP #3
EBY60749601 REV 4.3
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-39 3-40
5. DIAGRAMA ESQUEMÁTICO DE CD - DSP

12

11

10

1
8

13
4
15
5 14

1
CDP #1
: WAVEFORM NUMBER EBY60768201 REV 5.1
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-41 3-42
6. DIAGRAMA ESQUEMÁTICO DE CD - ADC

12

11

10

1
CDP #2
EBY60768201 REV 5.1
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-43 3-44
7. DIAGRAMA ESQUEMÁTICO DE CD - RF SERVO

12

11

6
7

10 9

8 10 17
11 18
12 19
7
16 5

1
: WAVEFORM NUMBER CDP #3
EBY60768201 REV 5.1
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-45 3-46
8. DIAGRAMA ESQUEMÁTICO DE FRONT - MAIN FRONT

12

11

10

1
FRONT
EBY60749701 REV 4.3
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-47 3-48
9. DIAGRAMA ESQUEMÁTICO DE FRONT - USB

12

11

10

20
21
6
22

1
USB
: WAVEFORM NUMBER
EBY60749801 REV 4.1
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-49 3-50
10. DIAGRAMA ESQUEMÁTICO DE FRONT - VOLUME KEY

12

11

10

A B C D E F G H I J K L M N O P Q R S T

3-51 3-52
11. DIAGRAMA ESQUEMÁTICO DE FRONT - CD KEY

12

11

10

A B C D E F G H I J K L M N O P Q R S T

3-53 3-54
12. DIAGRAMA ESQUEMÁTICO DE IPOD

12

11

10

1
IPOD
EBY60750101 REV 3.1
2010. 01. 30
A B C D E F G H I J K L M N O P Q R S T

3-55 3-56
DIAGRAMAS DE CIRCUITO IMPRESO
1-1. DIAGRAMA DE PLACA P.C. PRINCIPAL ( VISTA SUPERIOR )

3-57 3-58
1-2. DIAGRAMA DE PLACA P.C. PRINCIPAL ( VISTA INFERIOR )

3-59 3-60
2-1. DIAGRAMA DE PLACA P.C. SMPS ( VISTA SUPERIOR ) 2-2. DIAGRAMA DE PLACA P.C. SMPS ( VISTA INFERIOR )

NOTAS) Advertencia Las piezas que están

oscurecidas son críticas con respecto
al riesgo de producirse un incendio o
una descarga eléctrica.

3-61 3-62
3-1. DIAGRAMA DE PLACA P.C. CD ( VISTA SUPERIOR ) 3-2. DIAGRAMA DE PLACA P.C. CD ( VISTA INFERIOR )

3-63 3-64
4. DIAGRAMA DE PLACA P.C. FRONTAL

FRONT

CD_KEY

USB

VOL_KEY

3-65 3-66
 MEMORÁNDUM
5-1. DIAGRAMA DE PLACA P.C. IPOD ( VISTA SUPERIOR )

5-2. DIAGRAMA DE PLACA P.C. IPOD ( VISTA INFERIOR )

3-67 3-68
