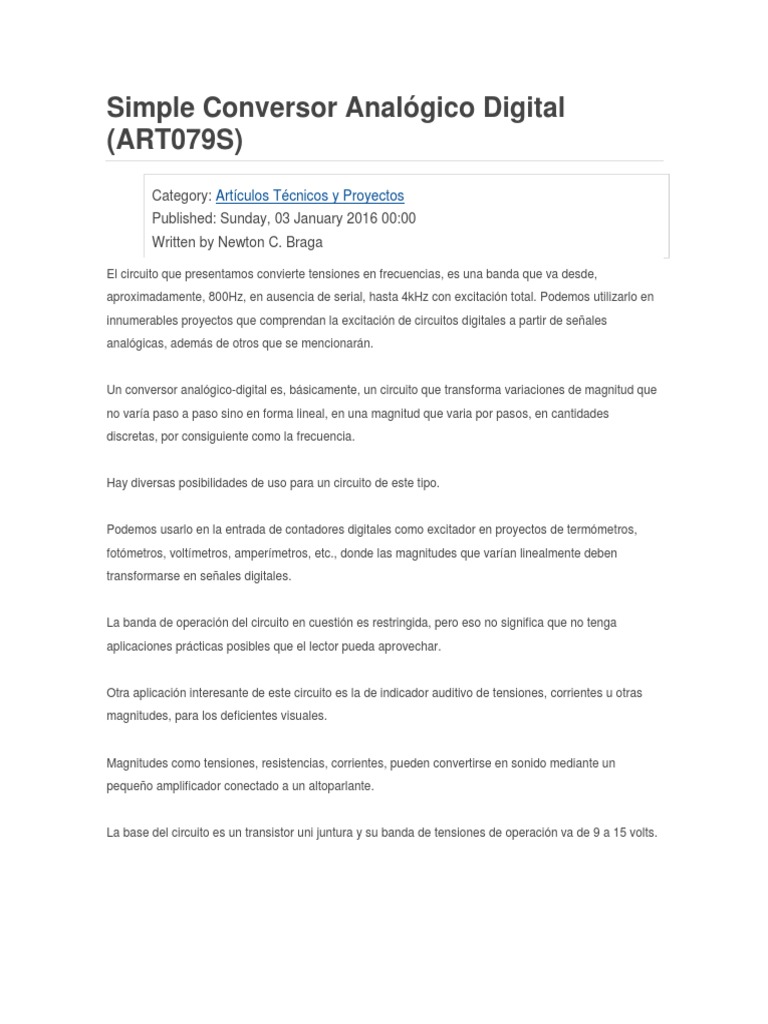

Simple Conversor Analógico Digital

(ART079S)
Category: Artículos Técnicos y Proyectos
Published: Sunday, 03 January 2016 00:00
Written by Newton C. Braga

El circuito que presentamos convierte tensiones en frecuencias, es una banda que va desde,
aproximadamente, 800Hz, en ausencia de serial, hasta 4kHz con excitación total. Podemos utilizarlo en
innumerables proyectos que comprendan la excitación de circuitos digitales a partir de señales
analógicas, además de otros que se mencionarán.

Un conversor analógico-digital es, básicamente, un circuito que transforma variaciones de magnitud que
no varía paso a paso sino en forma lineal, en una magnitud que varia por pasos, en cantidades
discretas, por consiguiente como la frecuencia.

Hay diversas posibilidades de uso para un circuito de este tipo.

Podemos usarlo en la entrada de contadores digitales como excitador en proyectos de termómetros,

fotómetros, voltímetros, amperímetros, etc., donde las magnitudes que varían linealmente deben
transformarse en señales digitales.

La banda de operación del circuito en cuestión es restringida, pero eso no significa que no tenga
aplicaciones prácticas posibles que el lector pueda aprovechar.

Otra aplicación interesante de este circuito es la de indicador auditivo de tensiones, corrientes u otras
magnitudes, para los deficientes visuales.

Magnitudes como tensiones, resistencias, corrientes, pueden convertirse en sonido mediante un

pequeño amplificador conectado a un altoparlante.

La base del circuito es un transistor uni juntura y su banda de tensiones de operación va de 9 a 15 volts.
Cómo funciona
EI transistor unijuntura funciona como un oscilador de relajación en el que la frecuencia de operación
está dada por la constante de tiempo RC del circuito en el emisor.

EI resistor del emisor (R) está formado por R1 y un transistor.

EI capacitor es fijo, de modo que la frecuencia va a depender básicamente de la resistencia que

presenta el transistor.

En la saturación, la resistencia es prácticamente nula, quedando sólo R1 en el circuito y entonces la

“frecuencia es máxima, alrededor de 4KHz.

La existencia de R3 hace que la respuesta del circuito sea más o menos lineal, como muestra el gráfico
de la figura 1.

Figura 1
El resistor de entrada (R4) determina la sensibilidad del circuito, pudiendo tener valores entre 10 k a 10
M Ω.

El resistor será de 10k para tensiones de entrada hasta 10 Vy de 1M Ω para tensiones hasta 100 V.

Para tensiones mayores, el resistor se aumenta en forma proporcional hasta 1.000V.

El circuito puede funcionar también con señales alternantes; en este caso hay que agregar un diodo, y
se debe tener presente que entonces la respuesta será en función de la tensión RMS.

Vea que en este caso tendremos variaciones de la frecuencia de salida en función de la tensión de
entrada, no ocurriendo nada con la frecuencia de entrada.

Montaje
En la figura 2 tenemos el circuito completo del conversor.
Un ADC ( Conversor analógico a digital ) es un sistema que transforma señales analógicas en
señales digitales. Aunque no lo creas estamos rodeados de ellos, en casi cualquier circuito o
aparato que interactúe con el medio hay un conversor analógico digital. Y es que son tan útiles
como para estar incluso en tu smartphone.

Piénsalo de esta manera, si un circuito interactúa con el medio, es porque usa transductores,
sensores, para poder «leer» una magnitud física. La mayoría de los sensores que
encontramos en el mundo real son analógicos, es decir, modifican algún parámetro
constructivo en función de la magnitud física que tratemos de medir. Por ejemplo un sensor
de temperatura como lo es la PT100, modifica su valor de resistencia en función de la
temperatura a la que se ve sometida., tal y como se observa en su curva de calibración.

Curva calibración PT100

El gran problema, la gran solución

Si bien la mayoría de sensores son analógicos, todos los microprocesadores, con los que
trabajamos y que son los que deben procesar la información suministrada por el sensor, son
digitales, es decir, solo pueden procesar señales binarias.

Un conversor analógico a digital nos permite convertir una señal de origen analógico en una
señal digital que si puede ser procesada por un micro.
A día de hoy, encontramos ADC en cualquier cualquier dispositivo, por ejemplo, en un
smartphone donde es usado para leer el micrófono, el micrófono de cancelación de ruido
(suponiendo que tiene un procesamiento digital) y muchos sensores como acelerómetro,
giroscopio, termómetro sensor de proximidad a la pantalla, …

El conversor analógico a digital más sencillo

Antes de pasar a analizar los ADC comerciales vamos a hacer dos pequeños experimentos
usando amplificadores operacionales.

Si usamos un amplificador operacional y lo configuramos en bucle abierto, es decir, como

comparador, habremos creado un ADC de un bit de salida que nos permitirá saber si la
tensión que estamos midiendo es superior a un determinado nivel de referencia.

Comparadores_Una_salida

En el esquema se observa como conectamos la señal que queremos medir en la entrada no

inversora, en este caso un potenciómetro, y la señal de referencia, formada por un divisor de
tensión, la llevamos a la entrada inversora, la salida la conectamos a una resistencia que
limitará la corriente para controlar el LED que se encuentra a continuación.

Si la tensión que estamos midiendo es superior a 3.33v (tensión de referencia fijada en el

divisor de tensión) se encenderá el LED, es decir nuestro ADC de un bit estará en nivel alto. Si
por el contrario el LED está apagado quiere decir que la tensión es inferior a 3.33v y por tanto
la salida del ADC será un 0.

Un ADC de dos bits

Imagina montar un segundo amplificador tal y como se muestra en el siguiente esquema.
Comparadores_Dos_salidas

Básicamente tenemos un circuito ADC de dos bits de salida en el cual podemos categorizar
nuestra señal en tres rangos, de tensión.

 Cuando los dos amplificadores operacionales tienen su salida en 0 binario la señal esta entre 0v y
1.66v
 Cuando el primer amplificador activa su salida la señal estará entre 1.66v y 3.33v
 Y cuando ambos amplificadores están activos la señal será superior al 3.33v
En realidad existen otras técnicas para crear ADCs con mayor bits de salida como el
conversor de aproximaciones sucesivas o los de doble rampa, ya que a veces, usar miles de
comparadores no es la solución. Pero esto lo veremos en otro artículo.
Circuitos integrados con conversor analógico a digital
Como norma general cuando necesitamos implementar un ADC en uno de nuestro circuitos
electrónicos no usamos AmpOp para montar los ADC. Salvo que necesitemos un solo bit de
salida. En cualquier otro caso, usaremos un circuito integrado que integre en su interior todo lo
que necesite para proporcionarnos una salida digital.

Existen microcontroladores que incorporan de forma integrada un ADC, así que si tenemos en
mente usar un micro en el proyecto, puede ser una buena idea usar uno de estos. En otro
caso podemos usar integrados como el ADS7924 de Texas Instruments. Este último ADC es el
que podemos encontrar en la joven pero mítica Icezum Alhambra.
El ADS7924 es un integrado que nos permite leer 4 señales analógicas y obtener su salida
mediante I2C, esto es ideal ya que podemos acceder a los datos de lectura con un micro o
con una FPGA.
