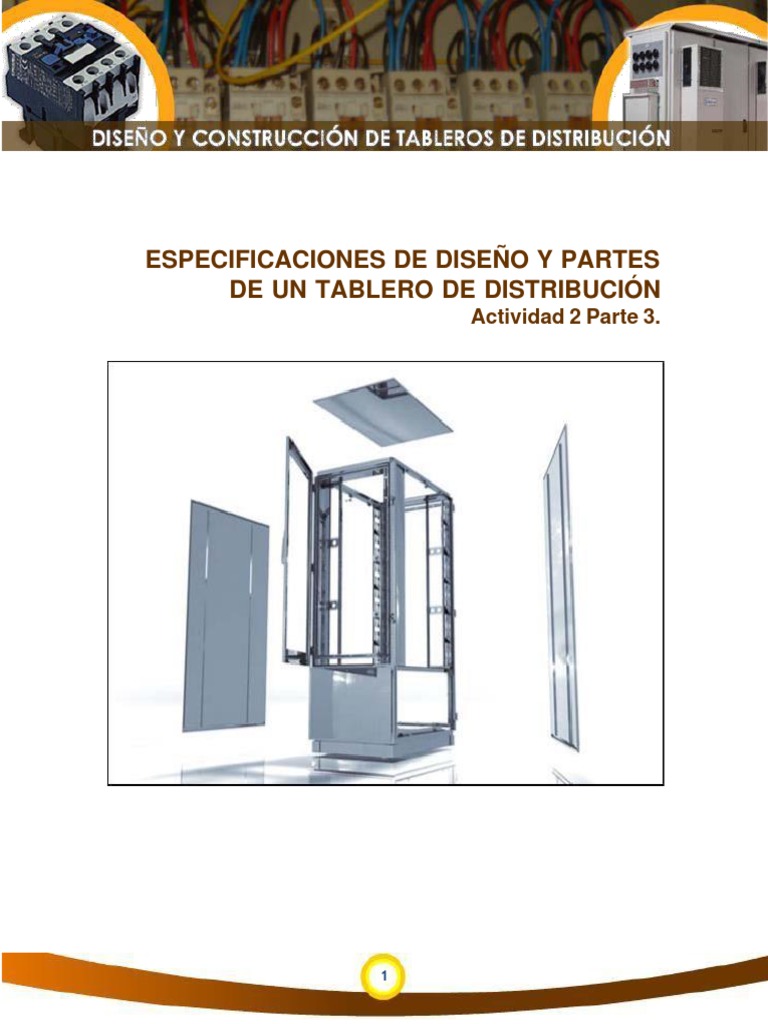

ESPECIFICACIONES DE DISEÑO Y PARTES

DE UN TABLERO DE DISTRIBUCIÓN
Actividad 2 Parte 3.

1
 ¿QUÉ ENCONTRAREMOS EN ESTE DOCUMENTO?

Actividad 2 Parte 3. ........................................................................................................... 1

Tipos de tableros .............................................................................................................. 3
Alta Tensión - Tablero Talus: ............................................................................................ 3
4.2 Alta Tensión - Tablero Fluair 400: ............................................................................... 4
Alta Tensión - Tablero de MT Encapsulado: ..................................................................... 5
Media Tensión - Características:....................................................................................... 5
Media Tensión –Vista Frontal ........................................................................................... 6
Media Tensión – Vista Interior........................................................................................... 6
Baja Tensión ..................................................................................................................... 7

2
 Tipos de tableros
Alta tensión - tablero talus:
Alta tensión

-Unidad de control y
monitoreo talus.
El talus integra en una sola
unidad todas las funciones de
monitoreo y control a
distancia para las
subestaciones eléctricas y
redes aéreas o subterráneas.
Se ofrecen dos versiones de
talus
* El talus T200I para
subestaciones / redes
eléctricas
* El talus T200P para redes
aéreas

Talus le ofrece las siguientes

características técnicas
* Control hasta de 16
funciones

3
4.2 Alta Tensión - Tablero Fluair 400:

Fluair 400 tablero distribución metal-enclosed

El tablero de media tensión metal enclosedFluair se encuentra compartimentado, y aloja

en su interior un interruptor removible en SF6. El tablero Fluair le ofrece:

·Soluciones predefinidas que pueden ser fácilmente adaptadas a sus necesidades

específicas
·Mantenimiento reducido

·Continuidad en el servicio

·Seguridad a las personas

4
Alta tensión - tablero de MT encapsulado:

Tablero de MT encapsulado en Hexafloruro RM6

RM6 es un tablero totalmente aislado en SF6 (GIS), el cual
brinda máxima seguridad y confiabilidad de operación al no
ser afectado por las condiciones ambientales. RM6 se
ofrece con las siguientes características:
·Hasta 24kV
·Hasta 25kA
·Hasta 630A
·Versión fija & modular

Media tensión - características:

Elaborado en plancha de fierro laminado al frío de 1/16 m.m. de espesor, tratado

íntegramente con solventes para evitar grasas, óxido, partículas que impidan la aplicación
de la pintura ELECTROESTATICA EN POLVO, horneado a 250° C de temperatura,
dimensionado para alojar paneles tipo tornillo, engrampe y riel DIN, compuesto
internamente con barras de cobre electrolítico puro de 99.9% de conectividad,
debidamente dimensionadas, barras de cobre para línea a tierra y con chapa PUSH
BUTTON con llave.

5
Media tensión –vista frontal:

Media tensión – vista interior:

Tablero de
distribución
media
tensión
vista

6
Baja Tensión:

Tablero y accesorios y los sistemas de cableados son perfectamente compatibles entre sí,
para garantizar la máxima simplicidad y rendimiento de uso, todo ello en conformidad a
todos los requerimientos de seguridad, definidas por las normas vigentes, todos los
componentes del sistema son garantizados.

7
Baja tensión Auto soportados
