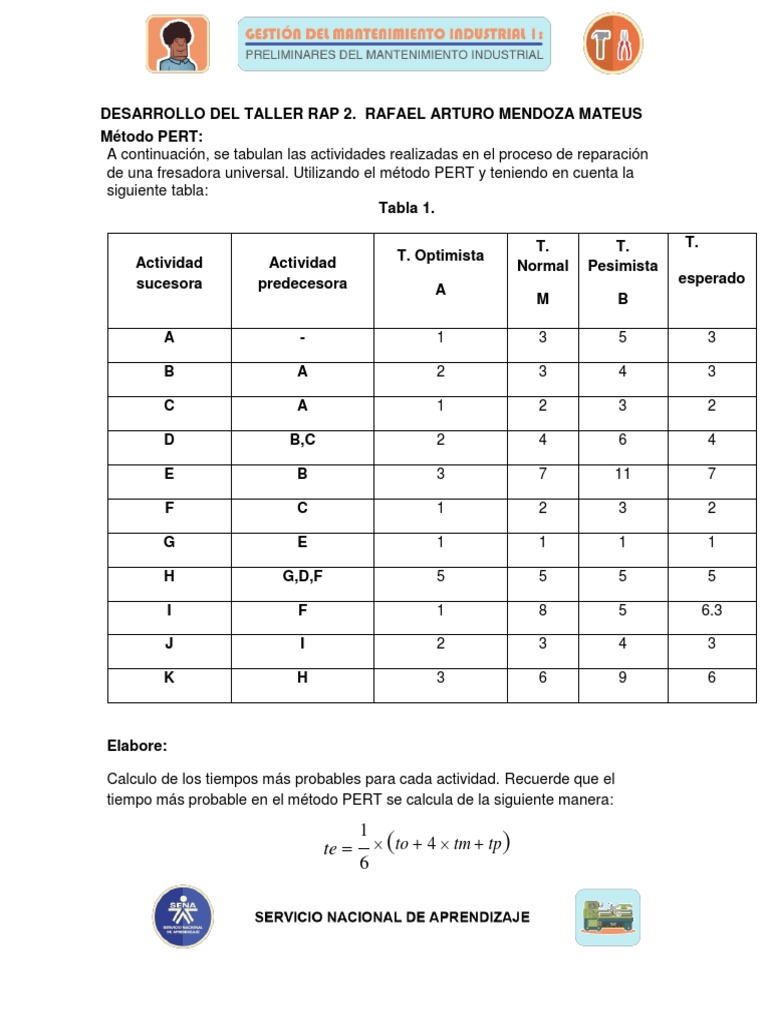

DESARROLLO DEL TALLER RAP 2.

RAFAEL ARTURO MENDOZA MATEUS

Método PERT:
A continuación, se tabulan las actividades realizadas en el proceso de reparación
de una fresadora universal. Utilizando el método PERT y teniendo en cuenta la
siguiente tabla:
Tabla 1.

T. T. T.
Actividad Actividad T. Optimista
Normal Pesimista
sucesora predecesora esperado
A
M B

A - 1 3 5 3

B A 2 3 4 3

C A 1 2 3 2

D B,C 2 4 6 4

E B 3 7 11 7

F C 1 2 3 2

G E 1 1 1 1

H G,D,F 5 5 5 5

I F 1 8 5 6.3

J I 2 3 4 3

K H 3 6 9 6

Elabore:

Calculo de los tiempos más probables para cada actividad. Recuerde que el
tiempo más probable en el método PERT se calcula de la siguiente manera:

te   to  4  tm  tp
1
6
 DIAGRAMA DE RED

E G

INIC
IO
A D H K FIN

C
F I J
RUTA CRÍTICA Y TIEMPOS
 Tabla 2.

PRIMERA FECHA ULTIMA FECHA

TAREA DURACIÓN INICIO FINAL INICIO FINAL HOLGURA
INICIO 0 0 0 0 0 0
A 3 0 3 0 3 0
B 3 3 6 3 6 0
C 2 3 5 8 10 5
D 4 6 10 10 14 4
E 7 6 13 6 13 0
F 2 5 7 12 14 7
G 1 13 14 13 14 0
H 5 14 19 14 19 0
I 6,3 7 13,3 15,7 22 8,7
J 3 13,3 16,3 22 25 8,7
K 6 19 25 19 25 0
FIN 0 25 25 25 25 0
Método CPM:
La empresa Turbinas E&M diseña turbinas a gas de pequeña escala. Por sus
características constructivas, las turbinas presentan menor resistencia a la
deformación, por lo que requieren trabajos de mantenimiento una vez al año.

A pesar de que Turbinas E&M lleva varios años en actividad, su departamento de

mantenimiento no ha estandarizado el mantenimiento de las turbinas y sus
empleados no están capacitados para tal labor, debido a esto en cada central se
subcontrata a diferentes empresas para el mantenimiento de las turbinas, por lo cual
el tiempo de parada por mantenimiento varia de una central a otra, lo cual pone en
peligro la generación de energía de calidad y sus planes de crecimiento a futuro.

Por esta razón, el gerente general ha decidido contratar la empresa donde usted
trabaja, con el fin de estandarizar el mantenimiento de las turbinas y capacitar al
personal de mantenimiento en esta labor para garantizar un buen proceso y
aprovechar el tiempo invertido.

Su jefe, luego de realizar la programación de actividades de mantenimiento,

subdividió las tareas para el mantenimiento de las turbinas y estandarizaron los
tiempos de cada una de ellas de la siguiente forma:
Tareas
Código Horas inmediatas
de requeri precedent
actividad Descripción de la actividad das es
A Desconcertar y mover 6 --------
B Hacer prueba de rodamiento y funcionamiento 5 A
C Quitar y limpiar las unidades eléctricas 5 B
D Limpiar la caja espiral 3 G
E Revisar unidades eléctricas 8 C
F Quitar y Limpiar las piezas mecánicas 9,6 C
G Inspeccionar y probar las piezas mecánicas 7,2 F
H Ordenar las piezas y suministros de se necesitan 12 G,L
I Recibir las piezas y suministros 24 H
J Cambiar o reforzar el predistribuidor 20 G
K Maquinar las piezas mecánicas (según necesite) 28 J
Inspeccionar y ordenar una lista de las piezas
L eléctricas a cambiar 24 E
Abrir e inspeccionar partes eléctricas del tablero de
M control 24 E
N Proteger caja espiral con antioxidantes 24 D
 O Corregir las deformaciones en el rotor 36 Q,I
P Alinear los álabes del distribuidor 48 Q,I
Q Inspeccionar el rotor y distribuidor 6 K
Cambiar piezas eléctricas que fallan en el tablero
R de control 48 I,M
S Pintar la cubierta de la maquina 12,9 I
T Alinear y rectificar el rotor 44,5 O
U Limpiar el tablero de control 3 R
V Pintar el tablero de control 7,3 U
W Realizar las uniones (soldadura) 9,1 K
X Pulir y alinear el tubo de aspiración 29 W,N
Ensamblar rotor, tubo de aspiración y
Y Predistribuidor 19,5 Z,T,P
Z Pulir la soldadura 4 X
AA Rectificar la turbina 9 AB
AB Instalar turbina y piezas eléctricas 14 V,S,AC
AC Ensamblar las piezas mecánicas 18 Y
AD Probar funcionamiento 4 AA
AE Mover y reinstalar 6 AD

De la actividad anterior, determine

 El diagrama de red.
 Definir la ruta crítica.
 La tabla de tiempos, en la que debe incluir lo siguiente (Tabla 3).
 DIAGRAMA DE RED

M
R U V

E L
H I S
B C
AB
F G
INICI A
O
D N O T

J K Q P Y
AA
AC

W X Z AD

AE

FIN
RUTA CRÍTICA Y TIEMPOS
 Tabla 3.
PRIMERA FECHA ULTIMA FECHA
TAREA DURACION INICIO FINAL INICIO FINAL HOLGURA
INICIO 0 0 0 0 0 0
A 6 0 6 0 6 0
B 5 6 11 6 11 0
C 5 11 16 11 16 0
D 3 32,8 35,8 104,5 107,5 71,7
E 8 16 24 16 24 0
F 9,6 16 25,6 13,2 22,8 -2,8
G 7,2 25,6 32,8 22,8 30 -2,8
H 12 48 60 48 60 0
I 24 60 84 60 84 0
J 20 32,8 52,8 30 50 -2,8
K 28 52,8 80,8 50 78 -2,8
L 24 24 48 24 48 0
M 24 24 48 119,7 143,7 95,7
N 24 35,8 59,8 107,5 131,5 71,7
O 36 84 120 84 120 0
P 48 86,8 134,8 116,5 164,5 29,7
Q 6 80,8 86,8 78 84 -2,8
R 48 84 132 143,7 191,7 59,7
S 12,9 84 96,9 189,1 202 105,1
T 44,5 120 164,5 120 164,5 0
U 3 132 135 191,7 194,7 59,7
V 7,3 135 142,3 194,7 202 59,7
W 9,1 80,8 89,9 122,4 131,5 41,6
X 29 89,9 118,9 131,5 160,5 41,6
Y 19,5 164,5 184 164,5 184 0
Z 4 118,9 122,9 160,5 164,5 41,6
AA 9 216 225 216 225 0
AB 14 202 216 202 216 0
AC 18 184 202 184 202 0
AD 4 225 229 225 229 0
AE 6 229 235 229 235 0
FIN 0 235 235 235 235 0
