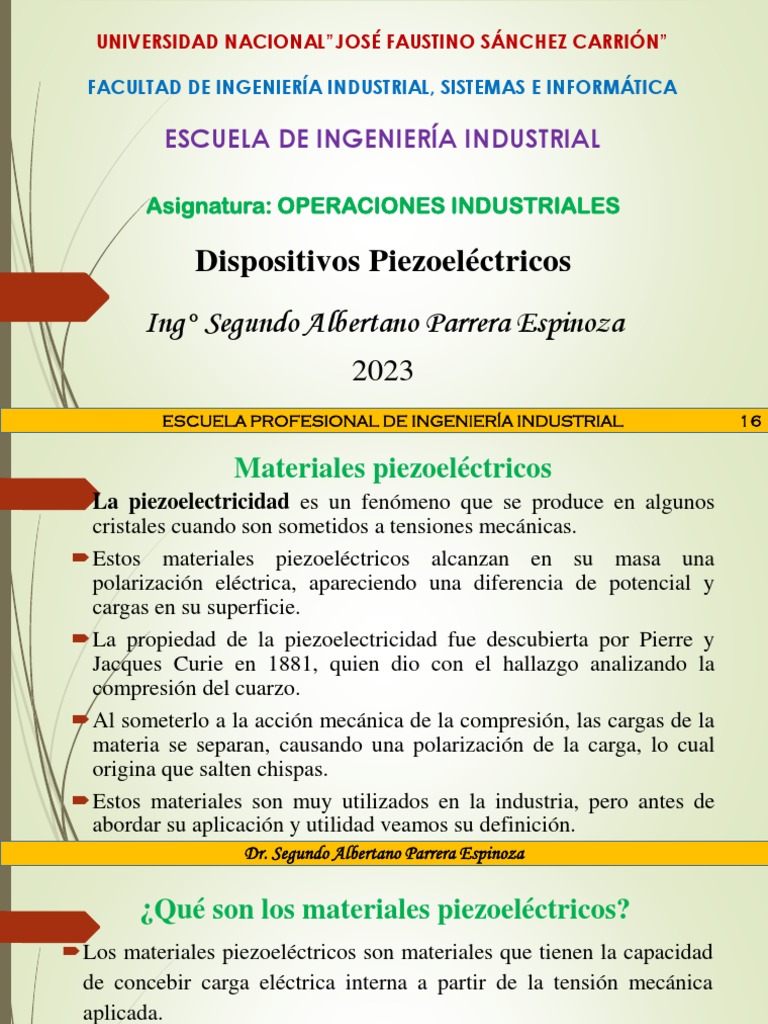

UNIVERSIDAD NACIONAL”JOSÉ FAUSTINO SÁNCHEZ CARRIÓN”

FACULTAD DE INGENIERÍA INDUSTRIAL, SISTEMAS E INFORMÁTICA

ESCUELA DE INGENIERÍA INDUSTRIAL

Asignatura: OPERACIONES INDUSTRIALES

Dispositivos Piezoeléctricos
Ing° Segundo Albertano Parrera Espinoza
2023
ESCUELA PROFESIONAL DE INGENIERÍA INDUSTRIAL 16
 Materiales piezoeléctricos
La piezoelectricidad es un fenómeno que se produce en algunos
cristales cuando son sometidos a tensiones mecánicas.
Estos materiales piezoeléctricos alcanzan en su masa una
polarización eléctrica, apareciendo una diferencia de potencial y
cargas en su superficie.
La propiedad de la piezoelectricidad fue descubierta por Pierre y
Jacques Curie en 1881, quien dio con el hallazgo analizando la
compresión del cuarzo.
Al someterlo a la acción mecánica de la compresión, las cargas de la
materia se separan, causando una polarización de la carga, lo cual
origina que salten chispas.
Estos materiales son muy utilizados en la industria, pero antes de
abordar su aplicación y utilidad veamos su definición.
Dr. Segundo Albertano Parrera Espinoza
 ¿Qué son los materiales piezoeléctricos?
Los materiales piezoeléctricos son materiales que tienen la capacidad
de concebir carga eléctrica interna a partir de la tensión mecánica
aplicada.
Es decir, son cristales naturales o sintéticos que escasean de centro de
simetría. Una compresión provoca segregación de los centros de
gravedad de las cargas eléctricas, tanto positivas como negativas.
Por tanto, en la masa surgen dipolos elementales y, por influencia, en
las superficies enfrentadas brotan cargas de signo opuesto.
Algunos de estos materiales lo podemos conseguir de forma natural.
Es decir, son proporcionados por la naturaleza e incluyen hueso,
cristales, ciertas cerámicas, adn, esmalte, sedadentina y muchos más.
Dr. Segundo Albertano Parrera Espinoza
 Principio de funcionamiento de los materiales
piezoeléctricos
❖Como lo mencionamos líneas arriba, la piezoelectricidad se
caracteriza por ser una sustancia para formar electricidad si se le
aplica una tensión como apretar, doblar o torcer.
❖Esto ocurre a través de un proceso que es el siguiente:
❖Cuando se coloca bajo tensión, el cristal piezoeléctrico produce una
polarización, P , ajustada a la tensión que lo produjo.
❖La fórmula central de la piezoelectricidad es p = d × tensión, donde
d es el coeficiente piezoeléctrico, un elemento único para cada tipo
de material piezoeléctrico. El coeficiente piezoeléctrico para el
cuarzo es 3 × 10-12. El coeficiente piezoeléctrico para el titanato de
circonato de plomo (pzt) es 3 × 10-10.
❖ Parrera Espinoza
Dr. Segundo Albertano
 Principio de funcionamiento de los materiales
piezoeléctricos
❖En la red cristalina se originan pequeños desplazamientos de iones
que crean la polarización observada en la piezoelectricidad.
❖Es importante resaltar que este fenómeno solo presenta en cristales
que no tienen un centro de simetría.

Dr. Segundo Albertano Parrera Espinoza

 Clasificación de los materiales piezoeléctricos
Podemos contar con dos grupos de materiales que
describiremos a continuación:
Los de naturaleza piezoeléctrica primigenia: cuarzo,
turmalina, entre otros.
Los mas conocidos como ferroeléctricos: tantalato de litio,
nitrato de litio, berlinita, en forma de materiales
monocristalinos y cerámicas o polímeros polares, que al ser
sometidos a polarización obtienen características
piezoeléctricas.

Dr. Segundo Albertano Parrera Espinoza

 Dispositivos conformados con materiales
piezoeléctricos
➢ Los materiales piezoeléctricos son usados en las industrias en
distintos procesos que dan como resultados diversos productos como
por ejemplo, los mencionados a continuación.
➢ Dispositivos médicos
➢ Telecomunicaciones
➢ Automotor
➢ Tecnología de la Información (TI)
➢ Fuentes de energía de alto voltaje
➢ Encendedores de cigarrillos eléctricos
➢ Parrillas de gas o estufas y quemadores de gas.
Dr. Segundo Albertano Parrera Espinoza
 Dispositivos conformados con materiales
piezoeléctricos
❖Transformador piezoeléctrico.
❖En esta aplicación, los materiales son usados como un multipli
cador de voltaje de CA en lámparas fluorescentes de cátodo frío.
❖Sensores Piezoeléctricos tales como el sensor ultrasónico, Sensor
médico, sensor de vibración, sensor de presión, sensor de
compresión, etcétera.
❖En transducer ultrasónico.
❖En actuadores Piezoeléctricos como por ejemplo altavoces, motores
piezoeléctricos, electrónica láser, impresoras de inyección de tinta
(los cristales impulsan la expulsión de tinta del cabezal de
impresión al papel), motores diésel, persianas de rayos X.
Dr. Segundo Albertano Parrera Espinoza
 Dispositivos conformados con materiales
piezoeléctricos
❖En transducer ultrasónico.
En actuadores Piezoeléctricos
como por ejemplo altavoces,
motores piezoeléctricos,
electrónica láser, impresoras
de inyección de tinta (los
cristales impulsan la
expulsión de tinta del cabezal
de impresión al papel),
motores diésel, persianas de
rayos X, ecografía.
Dr. Segundo Albertano Parrera Espinoza
 Qué es el efecto de los materiales piezoeléctricos y el
efecto piezoeléctrico inverso
El proceso piezoeléctrico se origina cuando se aplica fuerza o
presión a un material determinado.
El material vibra cuando se le ejerce una fuerza o presión.
En este sentido, veamos el comportamiento de los cristales.
Estos se polarizan cuando se oprimen, estiran o encrespan.
Luego de estar polarizados, crean tensión, creando una
proporción directa entre la cantidad de voltaje producido y la
cantidad de fuerza aplicada.
Dr. Segundo Albertano Parrera Espinoza
Qué es el efecto de los materiales piezoeléctricos y el
efecto piezoeléctrico inverso
❖ Por su parte, el efecto opuesto, también conocido como efecto
piezoeléctrico inverso, ocurre al aplicar voltaje o fuerza
electromotriz (fem) al material.
❖ El material vibra y se desfigura, se pliega o se estira.
❖ La periodicidad de vibración es la misma que la continuidad de la
fuerza electromotriz (fem).
❖ Para tener mayor comprensión de lo explicado, veamos el siguiente
caso:, si se aplica una fem de 50 hertz (ciclos / segundo) a un cristal,
también vibrará a 50 ciclos / segundo.
Dr. Segundo Albertano Parrera Espinoza
 Qué es el efecto de los materiales piezoeléctricos y el
efecto piezoeléctrico inverso
❖ Por su parte, el
efecto opuesto,
también conocido
como efecto
piezoeléctrico
inverso, ocurre al
aplicar voltaje o
fuerza electromotriz
(fem) al material.
Dr. Segundo Albertano Parrera Espinoza
 ¿Qué materiales piezoeléctricos son más
usados en la electrónica?
❖ Cuarzo.
El cuarzo es un
material cristalino con
simetría trigonal (que
cristalográficamente
se describe mediante
una celda hexagonal),
donde el eje polar es
el eje del hexágono.

Dr. Segundo Albertano Parrera Espinoza

 ¿Qué materiales piezoeléctricos son más
usados en la electrónica?
❖ Cerámica piezoeléctrica.
Aunque el fenómeno piezoeléctrico es cristalinamente anisótropo,
una muestra policristalina puede presentar piezoelectricidad si es
sometida a un tratamiento adecuado. Este es el caso de los
condensadores de PZT policristalino que se utilizan, por ejemplo,
para el aviso acústico en aparatos electrónicos (relojes, alarmas,
ordenadores, teléfonos móviles...).
❖ Sal de Seignette.
❖ Cerámicas.
❖ Cerámica técnica.

Dr. Segundo Albertano Parrera Espinoza

 Referencias Bibliográficas
➢ Industrias GSL. Materiales Piezoeléctricos
https://industriasgsl.com/blogs/automatizacion/materiales-
piezoelectricos
➢ Caracterización de Materiales Piezoeléctricos
http://www.ub.edu/gilafa/web_dielec/005/005.html
➢n
