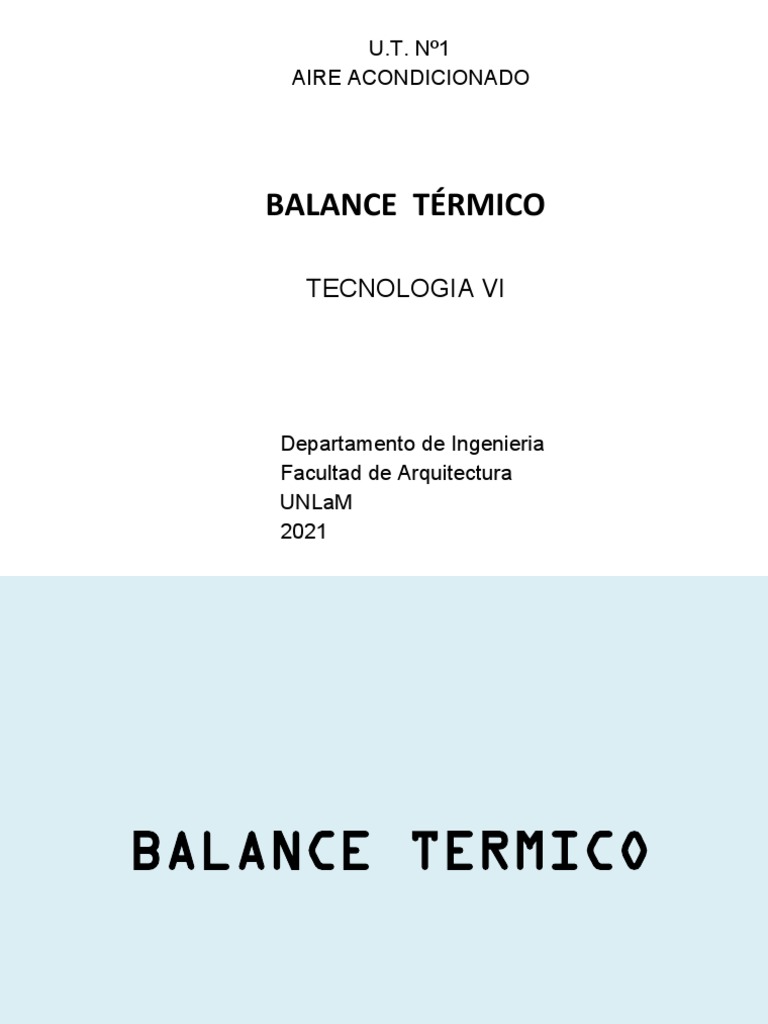

U.T.

Nº1
AIRE ACONDICIONADO

BALANCE TÉRMICO

TECNOLOGIA VI

Departamento de Ingenieria
Facultad de Arquitectura
UNLaM
2021
BALANCE TERMICO
BALANCE TÉRMICO
Objeto

1) Dimensionar los equipos

2) Estimar la “eficiencia térmica”

3) Estimar la demanda de energía

BALANCE TÉRMICO
Métodos

1) LOCAL por LOCAL

Para determinar la potencia de los equipos en el proyecto de
las instalaciones de acondicionamiento termomecánico.

2) GLOBAL
Para determinar la eficiencia de la envolvente.

3) Número “índice”
Método simplificado para anteproyecto, donde se estudian
4 ó 5 locales representativos, para verificar la eficiencia general
y poder estimar la demanda de potencia térmica.
BALANCE TÉRMICO
INVIERNO
Se estudian las “pérdidas de calor”
Se considera la peor situación de condiciones exteriores.
Las ganancias internas deben ser “confiables”.

VERANO
Se estudian las “ganancias de calor”
Importa diferenciar las “ganancias de calor”
SENSIBLE y LATENTE, para poder diferenciar la
incidencia en la humedad del local.
La radiación solar se considera y es una carga muy importante.
Las ganancias internas de calor deben considerarse para el
peor de los casos esperables.
Se debe considerar la variabilidad externa por lo que se deben
realizar balances en diferentes horas del día.
CARGAS TÉRMICAS
TRANSMISIÓN
EXTERNAS RADIACIÓN
VENTILACIÓN

EQUIPOS
INTERNAS ILUMINACIÓN
PERSONAS

Se realiza un balance térmico para determinar cuales son las pérdidas y/o
ganancias de calor del edificio y así poder …………
 Tipo de calor CARGAS TÉRMICAS
• SENSIBLES
• LATENTES Origen
• INTERNAS
• EXTERNAS Fuente
• TRANSMISIÓN
• RADIACIÓN
• ILUMINACIÓN
• PERSONAS
• EQUIPOS
• VENTILACIÓN
 ORIGEN
EXTERNAS( El calor proviene del exterior del local )
• TRANSMISIÓN
• RADIACIÓN
• VENTILACIÓN

INTERNAS
( El calor se genera dentro del mismo local )

• ILUMINACIÓN
• PERSONAS
• EQUIPOS
 TIPO DE CALOR
FUENTE Q Latente Q Sensible
TRANSMISIÓN
Superficie x K x ∆t
x
RADIACIÓN x
Superficie x I x Cs
ILUMINACIÓN x
Watts x 0,86
PERSONAS x
Nº Personas x Coef. Actividad
x
EQUIPOS
Nº Personas x Coef. Actividad
x x
VENTILACIÓN x x
Nº Personas x Coef. Actividad
 VIDRIOS TRANSMISIÓN
(no hay inercia térmica)
Q s TRANSMISIÓN = Superficie x K x ∆t

∆t = Text - Tint.
Text
varía según la hora
MUROS Y
TECHOS (influye la inercia térmica)
Q s TRANSMISIÓN = Superficie x K x ∆t
∆t se corrige según :
Hora
Orientación
Masa del muro
Color superficie
En normativa ASRHAE
Se denomina CLTD
 RADIACIÓN
Qs RADIACIÓN = Superficie x I x Cs
I = radiacion solar / m2
Depende de :
La Latitud, la época del año y la hora.
Cs = coeficiente de sombra
Variable entre 0 y 1
Se suman las protecciones solares
 ILUMINACIÓN
Qs ILUMINACIÓN = Watts x 0,86 x Coef.
Coef.aux
Auxiliar:
Incandescente 1
Fluorescente 1,25

Depende de :
El nivel de iluminación necesario según
actividad
El tipo de iluminación
 PERSONAS
Qs PERSONAS = N° personas x Coef. Según actividad (sensible)

QL PERSONAS = N° personas x Coef. Según actividad (Latente)

Depende de :
La cantidad de ocupantes …. Permanentes
La actividad que se desarrolla
 EQUIPOS
Qs EQUIPOS = N°equipos x Coef.Tabla según equipo (sensible)
QL EQUIPOS = N°equipos x Coef.Tabla según equipo (Latente)
Depende de el tipo de equipos y la cantidad de equipos
 VENTILACIÓN

Se estudian los dos métodos:

La INFILTRACIÓN por aberturas, según tipo, cantidad y vientos.

La RENOVACIÓN según el número ocupantes, la actividad que

desarrollan y la calidad de aire
 VENTILACIÓN
Qs VENT. = Vol.Ventilación x Pe x Ce x ∆t (T ext. - Tint.)
QL VENT. = Vol.Ventilación x Pe x He x ∆h (hext. - hint.)
Depende de :
El número ocupantes, la actividad que desarrollan y la calidad de aire
DETERMINACIÓN DE LA POTENCIA TOTAL
QR = ∑ Q sens. + ∑ Qlat.
( Frig / h) En general se adiciona un porcentaje de
seguridad por las pérdidas o ganancias no
( Watts ) contempladas.
( T.R. ) 10 % Calor Sensible
( KW. ) 5 % Calor Latente

Factor De calor sensible

Es un coeficiente adimensional que indica la
proporción del tipo de cargas térmicas. Las
Q sensible
F.C.S. = que afectan la temperatura del aire y las que
Q Total afectan su tenor de humedad.
Su valor puede estar entre 1 y 0
Q Total = Qs + QL En general se encuentra entre 0,75 y 0,85.
 EVALUACIÓN DE LA EFICIENCIA TERMICA
Mediante un coeficiente se evalúa la demanda de energía térmica por
unidad de volumen o de superficie.
El valor indica la eficiencia térmica de un local o edificio.
Los valores admisibles varían según la región Bioclimática

GC Coeficiente volumétrico global de pérdidas

QC ( W / m3) ó ( Kcal/h / m3)
GC =
Vc En gral oscilan entre 20 a 40 Kcal/h /m3

Los valores para calefacción no tienen tanta variación, según el destino.

La mayor influencia se da por el K de la envolvente y la Temperatura exterior
.
 GR Coeficiente volumétrico global de ganancias
QR
GR = ( W / m3) ó ( Frig/h / m3)
Vr En gral oscilan entre 30 a 50 Frig/h /m3

SR Coeficiente superficial global de ganancias

QR
SR = ( W / m2) ó ( Frig/h / m2)
Sr
En gral oscilan entre 75 a 150 Frig/h /m3

La mayor influencia en general corresponde a la incidencia solar y al

destino del edificio o local por las ocupación de personas y equipos

Las Normas ASHRAE separan indicadores de cargas internas y

ventilación por un lado y por otro las ganancias de la envolvente por
transmisión y radiación.
ESTIMACION DEL CONSUMO ENERGÍA
REQUERIMIENTO DIARIO
Qd = 24 x QTOTAL x f iu
(ti-te)
Factor de
Cuantas interrupción
horas por día se
requiere el acondicionamiento
Cuantos día se requiere el
Factor de uso
acondicionamiento

REQUERIMIENTO
CALEFACCIÓN REFRIGERACIÓN
ANUAL
Qa = Qdc x GDC Qa = Qdr x GDR
(ti-te) (Kcal/h /año) (te-ti)
(Frig/h /año)
ESTIMACION DEL CONSUMO ENERGÍA
REQUERIMIENTO
Qa ANUAL
( KW /h/año) ( Kcal/h/año)
E=
Ƞ
Ƞ rendimiento
Es la relación entre la Potencia efectiva y la Potencia consumida

Potencia Frigorífica Potencia Calorífica

E.E.R.= C.O.P.=
Potencia Eléctrica Potencia Combust.

Sirve para:
Planificar el suministro de energía
Analizar la amortización de inversiones
Calcular el potencial de contaminación atmosférica FIN
