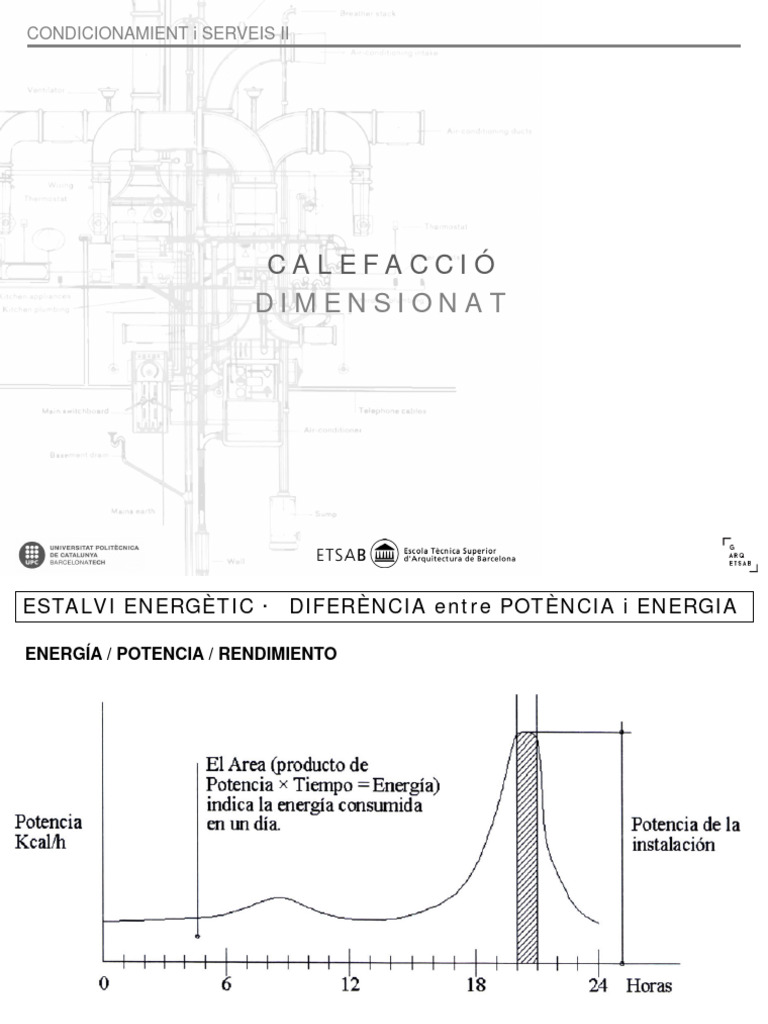

CONDICIONAMIENT i SERVEIS II

CALEFACCIÓ
DIMENSIONAT
ESTALVI ENERGÈTIC · DIFERÈNCIA entre POTÈNCIA i ENERGIA

ENERGÍA / POTENCIA / RENDIMIENTO

Rendimiento = Potencia útil / Potencia consumida o nominal

 de Calefacción Instantánea de Calefacción Diaria
Carga Demanda
de Refrigeración Máxima estimada de Refrigeración Estacional

CARGA TERMICA = DEMANDA ENERGETICA

Potencia Energía

Kcal / hora (Kcal / hora) · Nº de horas

ó ó
Kw Kw · Nº de horas

t
Demanda térmica = ∫o Carga térmica · dt
ALTURA

AREA

1 hora tiempo
periodo
Nº horas
3
 Valores orientativos de carga We /m2
calorífica de calefacción We /m2
Referencia: Catálogo Técnico Salvador Escoda
Calefacción con energía eléctrica

We = (We /m2)·S(m2)

* Los indicadores solo permiten

estimaciones sobre el orden de
magnitud, con un considerable
margen de error, por lo que deben
utilizarse con las correspondientes
precauciones

6
SISTEMA DE CALEFACCIÓ PER AIGUA

ELEMENTS BÀSICS

DISTRIBUCIÓ DE LA CALOR PER TOT L’EDIFICI

AMB UN CIRCUIT TANCAT D'AIGUA A PRESSIÓ

T1 T2

1. GENERADOR DE CALOR
2. CIRCUIT (ANADA A EMISSOR - RETORN A GENERADOR)
3. EMISSORS (RADIADORS, TERRA RADIANT, ...)
4. TERMÒSTAT
1. C A L D E R A PREDIMENSIONAMENT

PREDIMENSIONAMENT DE LA CALDERA

Pc = W x r

Pc = W x r = 2.620,53 x 1.2 = 3.144,63 Kcal/h

NOTA : ULL AMB LA DIFERENCIA ENTRE POTÈNCIA NOMINAL I ÚTIL

Pc : POTÈNCIA CALDERA ( Kcal / h o KW )

W : PÈRDUES TÈRMIQUES TOTALS (transmissió + ventilació)

( Kcal / h o KW )

UNITATS : 1 KW = 860 Kcal/h

Rendimiento

R CALDERA ≈ 100%
R BC ≈ 300%

Potencia útil

Pérdidas

Potencia nominal = Potencia consumida

 Colector de suelo radiante
Instalación individual de calefacción por radiadores

Instalación monotubular Instalación bitubular por colectores

Instalación bitubular con retorno directo Instalación bitubular con retorno invertido

Caldera que incorpora bomba circuladora, Emisor = Radiador con sus llaves
vaso de expansión y sistema de control
SISTEMA DE CALEFACCIÓ PER RADIADORS

ELEMENTS BÀSICS

T1 T2

1. GENERADOR DE CALOR
2. CIRCUIT (ANADA A EMISSOR - RETORN A GENERADOR)
3. EMISSORS : RADIADORS
4. TERMÒSTAT
2. E M I S S O R S UBICACIÓ
MÍNIM 1 RADIADOR PER ESTANÇA
EN SALES > 15 / 20 m2, mín 2 radiadors
EN SALES > 5 / 6 m2, mín 2 radiadors
en general, SOTA LES FINESTRES o prop d’aquestes
en habitacions, LLUNY DEL ‘CAP’ DEL LLIT
En banys, PROP DE BANYERES o DUTXES
EVITAR DARRERA PORTES
EVITAR REVESTIR RADIADORS amb reixes, repises, nínxols...
Perquè redueix el rendiment, sinó ternir-ho en compte al càlcul.
2. E M I S S O R S MATERIALS

RADIADOR DE FOSA RADIADOR D’ALUMINI RADIADOR D’ACER

2. E M I S S O R S DIMENSIONAT
C À L C U L D E L S E L E M E N T S D E L’ E M I S S O R ( radiadors )

n = W / Pelement

n : NOMBRE D’ELEMENTS NECESSARIS

W : PÈRDUES TÈRMIQUES TOTALS (transmissió + ventilació)
(Kcal/h o KW)

Pelement : EMISSIÓ CALORÍFICA PER CADA ELEMENT (Kcal/h o KW)

(depèn de cada fabricant i les característiques del model)

60ºC (EE) 40ºC (EE)

65ºC 55ºC
 EMISIÓ CALORÍFICA DEL RADIADOR D’ A L U M I N I
RADIADOR D’ALUMINI DUBAL

DIMENSIONS I CARACTERÍSTIQUES TÈRMIQUES

2. E M I S S O R S DIMENSIONAT

EMISSIÓ CALORÍFICA (Kcal/h o KW)

Comparant la potència tèrmica requerida (càrrega tèrmica de la zona assignada)

amb la capacitat d’emissió calorífica del radiador escollit (en catàleg fabricant).

La capacitat d’emissió calorífica del radiador / element depèn :

del salt tèrmic entre la Tª del radiador i la tª ambient

Radiadors per elements modulants o d’una peça única.

Ejemplo distribución monotubular

El ajuste del caudal que alimenta cada emisor es mas complejo

We = (We /m2)·S(m2)
SISTEMA DE CALEFACCIÓ PER RADIADORS

ELEMENTS BÀSICS

T1 T2

1. GENERADOR DE CALOR
2. CIRCUIT (ANADA A EMISSOR - RETORN A GENERADOR)
3. EMISSORS
4. TERMÒSTAT
CÀLCUL

CÀLCUL SECCIÓ DE LES CANONADES DEL CIRCUIT

S = ( Qt / v ) x 0.277

S : DIÀMETRE INTERIOR DE LA CANONADA ( mm2 )

Qt : CABAL TOTAL D’AIGUA EN EL CIRCUIT ( l / h )

v : VELOCITAT ( m / s )

0.277 : COEFICIENT CONVERSOR D’UNITATS

UNITATS : 1 h = 3.600 seg ; 1 l = 1 dm3

Calefacción por radiadores
Bitubular: Tª entrada a radiadores cte., diámetros tuberías variable.
Monotubular: Tª entrada a radiadores variable, diámetros tuberías cte.

Sistema bitubular
Bomba circuladora

Ø Ø Ø

Ø
Ø Ø

Sistema monotubular
Bomba circuladora

Ø Ø Ø

Ø Ø
MONOTUBULAR

CALDERA

Para
T T T

potencia
W1+W2+W3 Estancia 1 (E1) Estancia 2 (E2) Estancia 3 (E3)

Cargas térmicas E1 (W1) Cargas térmicas E2 (W2) Cargas térmicas E3 (W3)

QW1+W2+W3
QW1+W2+W3

R1 R2 R3

QW1+W2+W3 QW1+W2+W3 QW1+W2+W3

QW1+W2+W3

QW1+W2+W3 = caudal para compensar las cargas térmicas de las estancias E1, E2, E3.
BITUBULAR RETORNO INVERTIDO

CALDERA

Para
T T T
potencia
W1+W2+W3 Estancia 1 (E1) Estancia 2 (E2) Estancia 3 (E3)

Cargas térmicas E1 (W1) Cargas térmicas E2 (W2) Cargas térmicas E3 (W3)

QW1+W2+W3
QW1+W2+W3

R1 R2 R3

QW1+W2+W3 QW2+W3 QW3

QW1 QW1+W2
QW1+W2+W3

QW1+W2+W3 = caudal para compensar las cargas térmicas de las estancias E1, E2, E3.
INDIVIDUAL A TRAVÉS DE COLECTOR

CALDERA

Para
potencia
W1+W2+W3
QW1+W2
QW1+W2

Estancia 1 (E1)
R1
Cargas térmicas E1 (W1) T
QW1

QW1

R2
Estancia 2 (E2)
Cargas térmicas E2 (W2)
T
QW2

QW2

QW1+W2+W3 = caudal para compensar las cargas térmicas de las estancias E1, E2, E3.
CÀLCUL

C À L C U L D E L CABAL

Qt = W / ∆T x Ce x δ

Qt : CABAL TOTAL D’AIGUA EN EL CIRCUIT ( l / h )

W : PÈRDUES TÈRMIQUES TOTALS (transmissió + ventilació) (Kcal/h)

∆T : SALT TÈRMIC DE L’AIGUA ( ºC )

Ce : CALOR ESPECÍFIC DE L’AIGUA ( Kcal / ºC l )

δ : DENSITAT DE L’AIGA ( kg / l )

UNITATS : 1 KW = 860 Kcal/h

CALEFACCIÓN. TUBERIAS DE COBRE
caldera B/C
DIAMETRO PERDIDA CAUDAL CAUDAL POTENCIA (∆T=15ºC) POTENCIA (∆T=10ºC) POTENCIA (∆T=5ºC)
(pulgadas)
( mm ) (mmcda)
(mmcda/m) (l/segundo) (l/hora) (Kcal/h) (Kcal/h) (Kcal/h)

10/12 20 0.027 100 1500 1000 500

13/15 7 / 20 0.027 / 0.04 100 - 160 1500 - 2400 1000 - 1600 500 - 800

16/18 9 / 20 0.04 / 0.10 160 - 380 2400 - 5700 1600 - 3800 800 - 1900

20/22 7 / 20 0.10 / 0.15 380 - 550 5700 - 8250 3800 - 5500 1900 - 2750

26/28 6 / 20 0.15 / 0.33 550 - 1200 8250 - 18000 5500 - 12000 2750 - 6000

33/35 9 / 20 0.33 / 0.55 1200 - 2000 18000 - 30000 12000 - 20000 6000 - 10000

39/42 6 / 20 0.55 / 1.05 2000 - 3800 30000 - 57000 20000 - 38000 10000 - 19000

51/54 5 / 20 1.05 / 2.22 3800 - 8000 57000 - 120000 38000 - 80000 19000 - 40000

TUBERÍA DE COBRE ELECTROLÍTICO SIN SOLDADURA.

NORMA UNE 37141-76. UNIONES MEDIANTE SOLDADURA FUERTE (PLATA).
PREVIA AUTORIZACIÓN DE LA DIRECCIÓN PODRÁN UTILIZARSE UNIONES POR MANGUITOS.
TIPOS DE MANGUITOS: PEQUEÑOS DIAMETROS: CONTUBOS DE COBRE DEFORMADOS EN FRIO O
ESTAMPADOS Y MECANIZADOS DE LATÓN.
GRANDES DIAMETROS: BRONCE
AISLAMIENTO SH ARMAFLEX SEGÚN TABLA ADJUNTA Y ACABADO CON DOS MANOS DE PINTURA ARMAFINISH.
LOS TRAMOS QUE ESPECIFICAMENTE SE INDIQUEN COMO NO AISLADOS SE ACABARAN CON DOS MANOS DE
PINTURA DE COLOR A DETERMINAR POR LA DIRECCIÓN FACULTATIVA.
