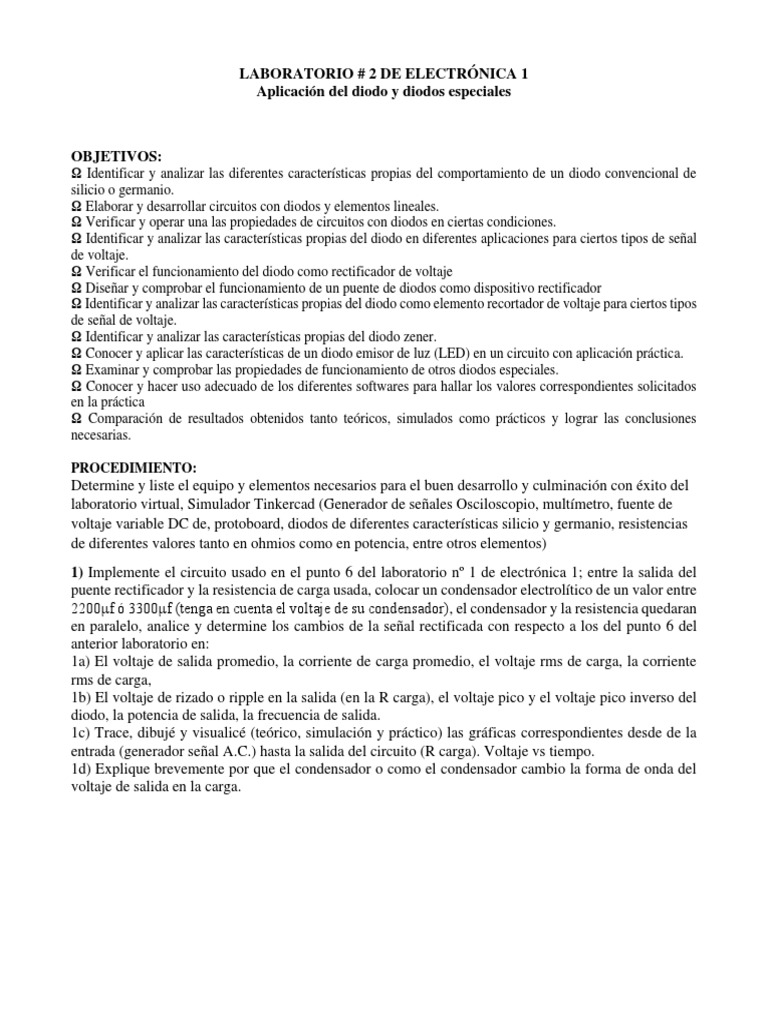

LABORATORIO # 2 DE ELECTRÓNICA 1

Aplicación del diodo y diodos especiales

OBJETIVOS:
Ω Identificar y analizar las diferentes características propias del comportamiento de un diodo convencional de
silicio o germanio.
Ω Elaborar y desarrollar circuitos con diodos y elementos lineales.
Ω Verificar y operar una las propiedades de circuitos con diodos en ciertas condiciones.
Ω Identificar y analizar las características propias del diodo en diferentes aplicaciones para ciertos tipos de señal
de voltaje.
Ω Verificar el funcionamiento del diodo como rectificador de voltaje
Ω Diseñar y comprobar el funcionamiento de un puente de diodos como dispositivo rectificador
Ω Identificar y analizar las características propias del diodo como elemento recortador de voltaje para ciertos tipos
de señal de voltaje.
Ω Identificar y analizar las características propias del diodo zener.
Ω Conocer y aplicar las características de un diodo emisor de luz (LED) en un circuito con aplicación práctica.
Ω Examinar y comprobar las propiedades de funcionamiento de otros diodos especiales.
Ω Conocer y hacer uso adecuado de los diferentes softwares para hallar los valores correspondientes solicitados
en la práctica
Ω Comparación de resultados obtenidos tanto teóricos, simulados como prácticos y lograr las conclusiones
necesarias.

PROCEDIMIENTO:
Determine y liste el equipo y elementos necesarios para el buen desarrollo y culminación con éxito del
laboratorio virtual, Simulador Tinkercad (Generador de señales Osciloscopio, multímetro, fuente de
voltaje variable DC de, protoboard, diodos de diferentes características silicio y germanio, resistencias
de diferentes valores tanto en ohmios como en potencia, entre otros elementos)
1) Implemente el circuito usado en el punto 6 del laboratorio nº 1 de electrónica 1; entre la salida del
puente rectificador y la resistencia de carga usada, colocar un condensador electrolítico de un valor entre
2200μf ó 3300μf (tenga en cuenta el voltaje de su condensador), el condensador y la resistencia quedaran
en paralelo, analice y determine los cambios de la señal rectificada con respecto a los del punto 6 del
anterior laboratorio en:
1a) El voltaje de salida promedio, la corriente de carga promedio, el voltaje rms de carga, la corriente
rms de carga,
1b) El voltaje de rizado o ripple en la salida (en la R carga), el voltaje pico y el voltaje pico inverso del
diodo, la potencia de salida, la frecuencia de salida.
1c) Trace, dibujé y visualicé (teórico, simulación y práctico) las gráficas correspondientes desde de la
entrada (generador señal A.C.) hasta la salida del circuito (R carga). Voltaje vs tiempo.
1d) Explique brevemente por que el condensador o como el condensador cambio la forma de onda del
voltaje de salida en la carga.
 2) Implemente el circuito de la figura 1 con un voltaje de entrada A.C
mayor a 5vp, con una frecuencia entre 40Hz y 0.4KHz, una R2 con un
valor comprendido entre 470Ω y 1.2kΩ, la R1 es la resistencia
limitadora, calcularla teniendo en cuenta la I. del diodo (punto de
trabajo), analice y determine:
2a) La señal de salida (VR2), los voltajes y las corrientes correspondiente
para cada ciclo de la señal en los elementos del circuito (R1, D1, R2).
2b) Cambie de polaridad el diodo con respecto a la fuente D.C. y obtenga
de forma teórica y práctica los datos de voltajes y corrientes del punto
anterior (2c). Compare los cambios y realice las gráficas
correspondientes.

3) Diseñe e implemente con diodos un triplicador de voltaje, alimentado con una fuente sinusoidal con una
amplitud de valor de 3vpp, y un valor de frecuencia entre 80Hz y 220Hz, obtenga (teórico, simulado y
práctico) los valores correspondientes de voltaje con las siguientes relaciones de condensadores: C1= C2=
C3, la capacitancia de los condensadores debe ser mayor a 680uf. Registre los cambios si los hay, cada vez
que se cambian la relación de los condensadores.

Segunda parte
4) Implemente el circuito del punto 1 del laboratorio 2 donde se obtuvo la señal rectificada con el menor
voltaje de rizo posible, sin la resistencia de carga realice: 1A: obtenga dos voltajes directos fijos
utilizando diodos Zener como reguladores de voltaje, los voltajes obtenidos deben tener una diferencia
de voltaje de por lo menos 2v entre ellos y el voltaje mínimo debe ser igual o mayor a 2v ; visualice el
funcionamiento de su fuente de voltajes D.C. por medio de un led rojo para el voltaje menor y un led
amarillo para el voltaje mayor obtenido. Halle los valores tanto teóricos, simulados y prácticos
correspondientes tanto en voltaje, en corriente y en potencia para sus diodos zener, leds, y las resistencias
del circuito, obtenga y visualice (formas de onda) las diferentes formas o trasformaciones de la señal de
alimentación desde el puente rectificador hasta el voltaje entregado en los leds`s. tenga siempre presente
la potencia máxima de sus diodos zener y led`s. 1B: Cambie los diodos zener y obtenga un voltaje D.C.
regulada variable, de cualquier valor, con la ayuda de un regulador de voltaje encapsulado LM 78XX.
Halle y mida los valores (teórico, simulado y práctico) correspondientes tanto en voltaje como en
corriente para una carga comprendida entre 0.12k y 0.62k conectado a la salida del regulador. Determine
las más notables diferencias entre las dos fuentes elaboradas.
5) Diseñe e implemente un dispositivo que cuente (de 0 a 9) las cajas que pasan por una banda
trasportadora. (No debe implementar la banda trasportadora, es opcional), para la visualización del
conteo de elementos debe usarse un display de siete segmentos. Determine y mida los voltajes las
corrientes en los diferentes elementos usados. Nota: el único semiconductor permitido es el diodo y sus
diferentes clases (Diodo rectificador, LED, Zener, Fotodiodo entre otros). Puede usar compuertas,
contadores, entre otros, pero no se puede usar Micro controladores o dispositivos programables.
 6) Diseñe y efectúe un circuito con diodos Zener, que cumpla con la
salida requerida de la gráfica, el circuito es alimentado con una fuente
seno de 8vp. Obtenga los valores respectivos de corriente y voltaje del
circuito elaborado. Datos teóricos, simulados y prácticos Tenga en
cuenta:
4v < V1< 5,5v, 2v <V2< 3.5v t1= 1.6667ms

7) Analice y monte el circuito de la figura 1. Obtenga los

valores respectivos de corriente y voltaje del circuito
elaborado. Datos teóricos y prácticos, Determine el valor de
R1 (R limitadora) Tenga en cuenta: Vin: 10vp/10Hz,
R2 = 1.2kΩ, V.ref = 2v

Nota. Realizar el informe con las características ya establecidas de forma clara y ordenada, recuerde que la no entrega de
informes completos, es causal para la no realización de la siguiente práctica de laboratorio. Cumplir a cabalidad con las
reglas establecidas por el laboratorio virtual de electrónica, el incumplimiento de ello, motivo de sanción y la no elaboración
de la práctica.
