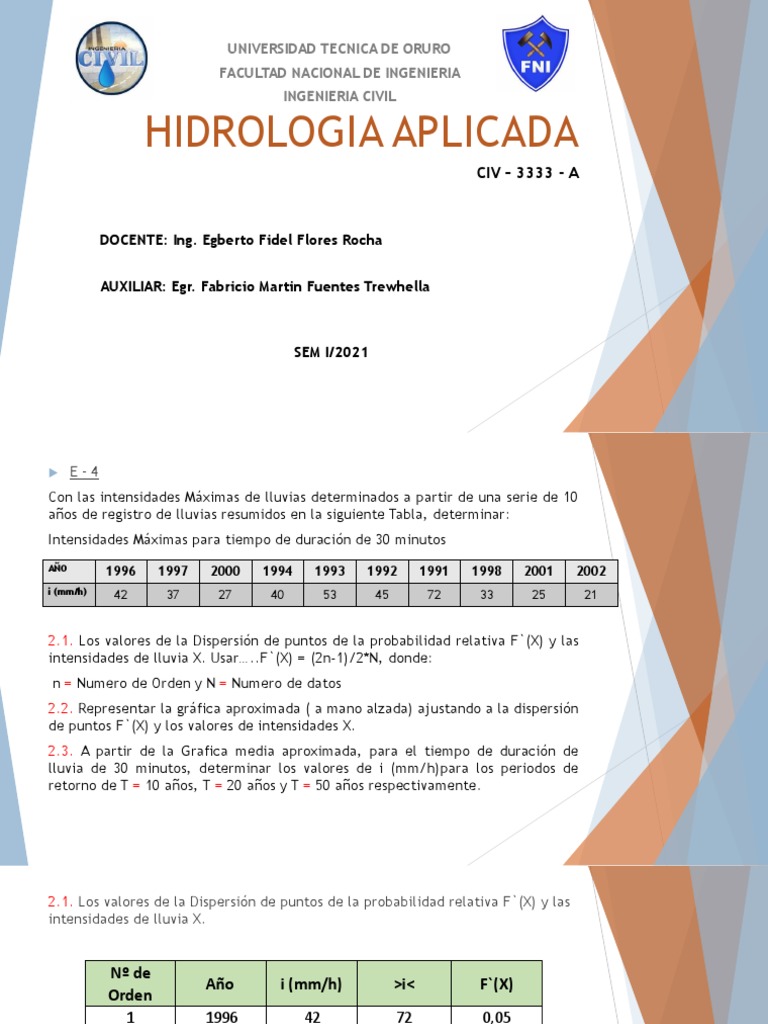

UNIVERSIDAD TECNICA DE ORURO

FACULTAD NACIONAL DE INGENIERIA

INGENIERIA CIVIL

HIDROLOGIA APLICADA
CIV – 3333 - A

DOCENTE: Ing. Egberto Fidel Flores Rocha

AUXILIAR: Egr. Fabricio Martin Fuentes Trewhella

SEM I/2021
 E–4
Con las intensidades Máximas de lluvias determinados a partir de una serie de 10
años de registro de lluvias resumidos en la siguiente Tabla, determinar:
Intensidades Máximas para tiempo de duración de 30 minutos
AÑO 1996 1997 2000 1994 1993 1992 1991 1998 2001 2002
i (mm/h) 42 37 27 40 53 45 72 33 25 21

2.1. Los valores de la Dispersión de puntos de la probabilidad relativa F`(X) y las

intensidades de lluvia X. Usar…..F`(X) = (2n-1)/2*N, donde:
n = Numero de Orden y N = Numero de datos
2.2. Representar la gráfica aproximada ( a mano alzada) ajustando a la dispersión
de puntos F`(X) y los valores de intensidades X.
2.3. A partir de la Grafica media aproximada, para el tiempo de duración de
lluvia de 30 minutos, determinar los valores de i (mm/h)para los periodos de
retorno de T = 10 años, T = 20 años y T = 50 años respectivamente.
2.1. Los valores de la Dispersión de puntos de la probabilidad relativa F`(X) y las
intensidades de lluvia X.

Nº de
Año i (mm/h) >i< F`(X)
Orden
1 1996 42 72 0,05
2 1997 37 53 0,15
3 2000 27 45 0,25
4 1994 40 42 0,35
5 1993 53 40 0,45
6 1992 45 37 0,55
7 1991 72 33 0,65
8 1998 33 27 0,75
9 2001 25 25 0,85
10 2002 21 21 0,95
 2∗𝑛−1
𝐹` 𝑋 =
2∗𝑁
F`(X) = Probabilidad Relativa
n = Numero de Orden
N = Numero de Datos
Dispersión de Puntos
80

70

60

50
Intensidad >i<

40

30

20

10

0
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
Probabilidad Relativa F`(X)
2.2. Representar la gráfica aproximada, ajustando a la dispersión de puntos F`(X)
y los valores de intensidades X.

* Corrección mediante la curva de distribución de GUMBEL

𝑥` −𝛽
− 𝛼
𝐹` 𝑋 = 𝑒 −𝑒

F`(x) = Probabilidad Relativa

e = Numero de Euler
X` = Intensidad Corregida
β y α = Parámetros
 𝛽 = 𝑋 − 0,57721 ∗ 𝛿

6
𝛼= ∗𝛿
𝜋

𝑥𝑖 − 𝑋 2
𝛿=
𝑁−1

𝛿 = Desviación estándar
Xi = Intensidad para dato unitario
X = Promedio de intensidades
N = Numero de Datos
 Nº de Orden Año i (mm/h) >i< F`(X) (xi-x)2

1 1996 42 72 0,05 1056,25

2 1997 37 53 0,15 182,25

3 2000 27 45 0,25 30,25

4 1994 40 42 0,35 6,25

5 1993 53 40 0,45 0,25

6 1992 45 37 0,55 6,25

7 1991 72 33 0,65 42,25

8 1998 33 27 0,75 156,25

9 2001 25 25 0,85 210,25

10 2002 21 21 0,95 342,25

N=
39,5 2032,5
x= ∑=
 2032,5
𝛿= = 15,0277521
10 − 1

𝛽 = 𝑋 − 0,57721 ∗ 𝛿 = 39,5 − 0,57721 ∗ 15,0277521

𝛽 = 30,826

6 6
𝛼= ∗𝛿 = ∗ 15,0277521
𝜋 𝜋

𝛼 = 11,717
Despejando X`

𝑋` = 𝛽 − 𝛼 ∗ ln(− ln 𝐹` 𝑋 )

F`(X) X`

0,05 17,97024

0,15 23,3231721

0,25 26,9988264

0,35 30,2563107

0,45 33,4624501

0,55 36,8536599

0,65 40,6934832

0,75 45,4242024

0,85 52,1153296

0,95 65,6277777
 Datos Corregidos
70

y = 32,549x2 + 13,348x + 19,776

60

50
Intensidad Corregida X`

40

30

20

10

0
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
Probabilidad Relativa F`(X)
2.3. A partir de la Grafica media aproximada, para el tiempo de duración de
lluvia de 30 minutos, determinar los valores de i (mm/h)para los periodos de
retorno de T = 10 años, T = 20 años y T = 50 años respectivamente.

T (años) F`(X)=1/T F`(X)=1-(1/T) i (mm/h)

10 0,1 0,9 58,15389

20 0,05 0,95 61,8320725

50 0,02 0,98 64,1170996

METODO DE LAS DOBLES ACUMULADAS o ÁNALISIS
DOBLE MASA
CASO A
CASO B
CASO C
CASO D
MÉTODO ARITMÉTICO

𝑃𝐸−1 + 𝑃𝐸−2 + 𝑃𝐸−3 + 𝑃𝐸−4 … … . +𝑃𝐸−𝑖

𝑃𝑚 =
𝑁

No se considera precipitaciones de estaciones fuera de la cuenca.

 E–1
Dadas dos estaciones pluviométricas E – I y E – B, cuyas precipitaciones en mm,
en el periodo 1960 – 1967 que se detalla a continuación. Se pide corregir los
valores erróneos por el método de las dobles acumuladas.

AÑO E-B E-I

1960 370 100
1961 434 120
1962 306 80
1963 466 130
1964 595 110
1965 640 120
1966 730 140
1967 550 100
AÑO E-B E-B Acum E-I E-I Acum

1960 370 370 100 100

1961 434 804 120 220

1962 306 1110 80 300

1963 466 1576 130 430

1964 595 2171 110 540

1965 640 2811 120 660

1966 730 3541 140 800

1967 550 4091 100 900

 E–2
Corregir las precipitaciones y calcular los datos faltantes en la estación E – 1 por
el método de correlación lineal

AÑO E-B E-1 Gráfica de Puntos

1800
1976 1200 1500

1975 1000 1250 1700

1974 1300 1625

1600

1973 1100 1375

1500
1972 1400 1750

E-1
1400
1971 900 1125

1970 1020 1275 1300

1969 650 1300 1200

1968 700 --------

1100
1967 800 1600
1000
600 700 800 900 1000 1100 1200 1300 1400 1500
E-B
AÑO E-B=X E-1=y x^2 y^2 ∑XY

1976 1200 1500 1440000 2250000 1800000

1975 1000 1250 1000000 1562500 1250000

1974 1300 1625 1690000 2640625 2112500

1973 1100 1375 1210000 1890625 1512500

1972 1400 1750 1960000 3062500 2450000

1971 900 1125 810000 1265625 1012500

1970 1020 1275 1040400 1625625 1300500

∑= 7920 9900 9150400 14297500 11438000

 𝑦 = 𝐴 + 𝐵𝑋

𝑁 ∗ 𝑋𝑌 − 𝑋 ∗ 𝑌
𝐵=
𝑁 𝑥2 − 𝑥 2

𝑦−𝐵∗ 𝑋
𝐴=
𝑁

𝑁 ∗ 𝑋𝑌 − 𝑋 ∗ 𝑌 7 ∗ 11438000 − (7920 ∗ 9900)

𝐵= = = 1,25
𝑁 𝑥2 − 𝑥 2 7 ∗ 9150400 − 7920 2

𝑦−𝐵∗ 𝑋 9900 − (1,25 ∗ 7920)

𝐴= = =0
𝑁 7
 𝑦 = 0 + 1,25 ∗ 𝑋

Coeficiente de Correlación

𝑁∗ 𝑋𝑌− 𝑋 𝑌
𝑟=
𝑁 𝑥2− 𝑋 2 𝑁 𝑦2− 𝑦 2

7 ∗ 11438000 − (7920 ∗ 9900)

𝑟=
7 ∗ 9150400 − 79202 7 ∗ 14297500 − 99002

𝑟=1
• Correlación de Datos

𝑃𝐸−1 1969 = 1,25 ∗ 650 = 812,5 𝑚𝑚

𝑃𝐸−1 1967 = 1,25 ∗ 800 = 1000 𝑚𝑚

• Calculo de datos Faltantes

𝑃𝐸−1 1968 = 1,25 ∗ 700 = 875 𝑚𝑚

 Datos Corregidos
AÑO E-B E-1
2000

1976 1200 1500

1800
1975 1000 1250

1974 1300 1625 1600

1973 1100 1375

1400

E-1
1972 1400 1750
1200
1971 900 1125

1000
1970 1020 1275

1969 650 812,5 800

1968 700 875

600
600 700 800 900 1000 1100 1200 1300 1400 1500
1967 800 1000
E-B
