Portada (Piñon)

Introducción (Piñon)
Objetivo (Piñon)
DESARROLLO:

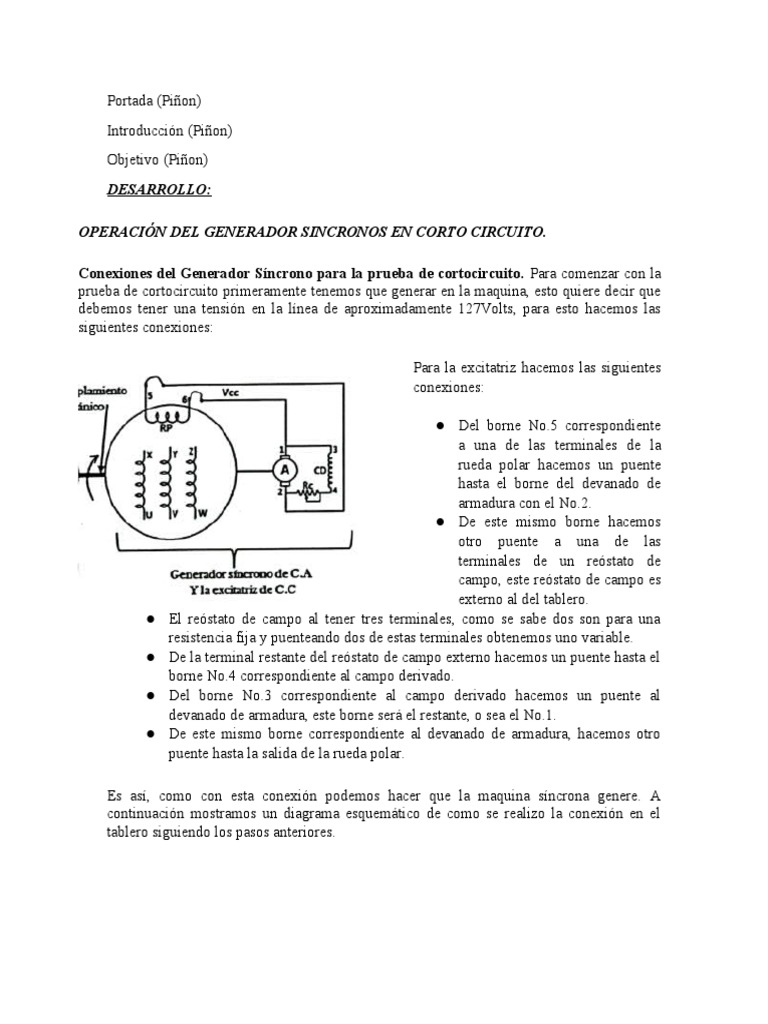

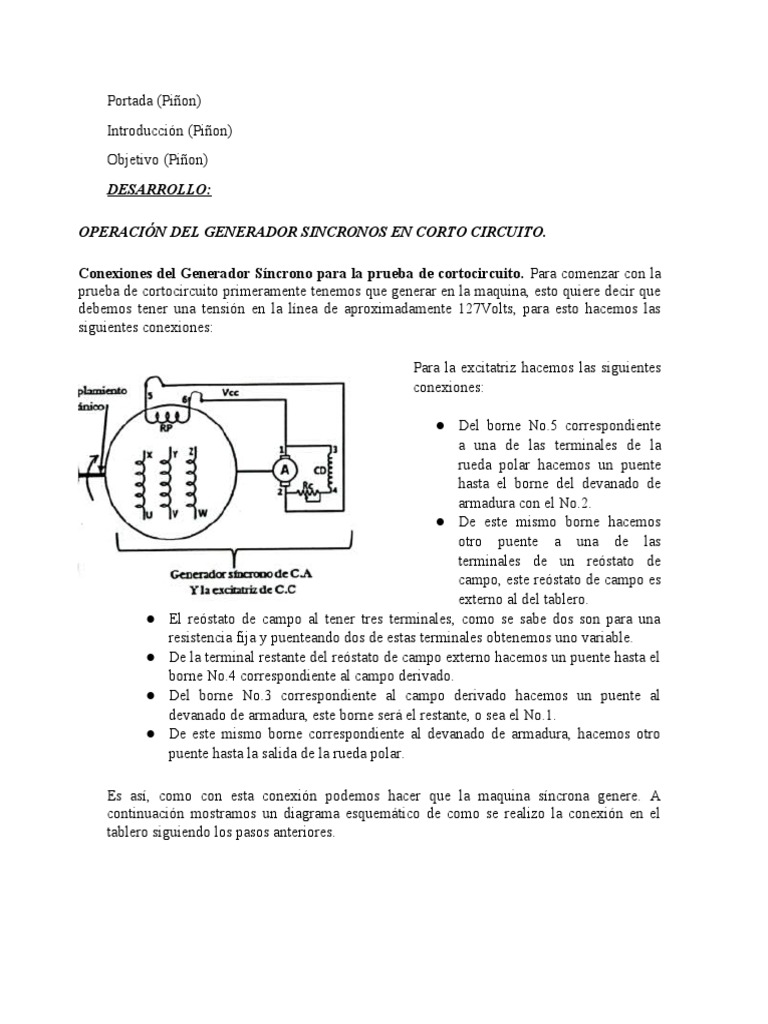

OPERACIÓN DEL GENERADOR SINCRONOS EN CORTO CIRCUITO.

Conexiones del Generador Síncrono para la prueba de cortocircuito. Para comenzar con la
prueba de cortocircuito primeramente tenemos que generar en la maquina, esto quiere decir que
debemos tener una tensión en la línea de aproximadamente 127Volts, para esto hacemos las
siguientes conexiones:

Para la excitatriz hacemos las siguientes

conexiones:

● Del borne No.5 correspondiente

a una de las terminales de la
rueda polar hacemos un puente
hasta el borne del devanado de
armadura con el No.2.
● De este mismo borne hacemos
otro puente a una de las
terminales de un reóstato de
campo, este reóstato de campo es
externo al del tablero.
● El reóstato de campo al tener tres terminales, como se sabe dos son para una
resistencia fija y puenteando dos de estas terminales obtenemos uno variable.
● De la terminal restante del reóstato de campo externo hacemos un puente hasta el
borne No.4 correspondiente al campo derivado.
● Del borne No.3 correspondiente al campo derivado hacemos un puente al
devanado de armadura, este borne será el restante, o sea el No.1.
● De este mismo borne correspondiente al devanado de armadura, hacemos otro
puente hasta la salida de la rueda polar.

Es así, como con esta conexión podemos hacer que la maquina síncrona genere. A
continuación mostramos un diagrama esquemático de como se realizo la conexión en el
tablero siguiendo los pasos anteriores.
Recordando que tenemos una frecuencia de 60Hz como lo marca CFE y a 1500 rpm, variando el
reóstato de campo podremos obtener la salida de 127Volts de cada fase de la maquina síncrona.

En estas fotos se analiza en los medidores, que a partir del motor de CC acoplado con una
tensión de 220, la Maquina Sincrona comenzara a generar en la parte de CA 127 Volts
aproximadamente por fase, en caso de tener una tensión mas baja, se ajusta el reóstato de campo
hasta obtener el voltaje deseado y por si fuera poco de igual forma ajustamos las RPM a 1500.
Una vez obtenido el voltaje deseado de cada fase procedemos a hacer el siguiente esquema de
conexión, el proceso de la realización de la prueba de cortocircuito es el siguiente:

● Se establece la corriente de campo igual a cero, y se hace cortocircuito en las terminales

del generador por medio de un conjunto de ampermetros. Entonces se mide la corriente
en el inducido Ia o la corriente de línea Il, conforme se incrementa la corriente de campo.

Una grafica como esta se llama Características de Corto Circuito (SCC por sus siglas en
ingles) y se mostrara posteriormente en esta practica para efectos de su entendimiento.

DIAGRAMA DE CONEXIÓN PARA LA PRUEBA DE SCC:

Como lo mencionamos antes, se deben

cortocircuitar las fases de la maquina
síncrona, para esto se conectan 3
ampermetros en serie. Uno por cada fase.

Para entender mejor este diagrama

podemos establecer unos sencillos pasos
para su efectiva conexión.

Pasos para la conexión:

1. Conectamos el Borne 5 de la rueda polar a un ampermetro, respetando su conexión en

serie, este ampermetro es de CC, a la salida de este ampermetro lo llevamos a un borne
de nuestro reóstato de campo.
2. El reóstato de cambo en cualquiera de sus terminales deberá estar puenteado con la parte
variable de este mismo, para obtener, como su nombre lo indica una resistencia variable.
3. Del borne sin conexión del reóstato de campo, para que tengamos una resistencia mayor
al paso de la corriente lo conectamos a otro reóstato de campo externo, esto aumentar la
resistencia, la conexión se establecerá en serie, ya que como sabemos las resistencias en
serie suman su valor.
4. Nuevamente el reóstato de campo tendrá que ser puenteado una parte fija con la parte
variable.
5. De la salida de nuestro reóstato de campo en serie nos dirigimos hasta un borne de la
armadura, este borne es el correspondiente al No.2, este borne es un punto en común del
reóstato de campo puenteado al borne No. 4 del campo derivado y al borne No.5
correspondiente de la rueda polar.
6. El borne sobrante del campo derivado con el No. 3 va al restante de la armadura que es
el Borno No.2 y este hasta el borne restante de la rueda polar que le corresponde el No.6.
7. Para la parte de Corriente Alterna o las fases de la maquina síncrona, se tiene que
cortocircuitar las tres fases en uno de sus bornes de cada una, por fines prácticos
decidimos cortocircuitar las terminales X,Y y Z. Se hizo un puente del borne de la fase
X hasta la Y y de la fase Y hasta la fase Z.
8. Para los ampermetros conectamos un nodo en común para los tres ampermetros que se
iban a utilizar.
9. El borne restante de cada uno de los ampermetros se conecta hasta las terminales de las
fases que es U V y W respectivamente.

Esquema de la conexión realizada

Una vez teniendo esta conexión y con la maquina ya generando, llevamos a niveles casi
nulos, es decir de tensión 0 la maquina síncrona, esto para la prueba de cortocircuito.

Cuando las terminales están en cortocircuito la corriente en el inducido Ia esta dada por:

Ea
Ia=
Ra+ JXs

Y la magnitud esta dada por:

Ea
Ia=
√❑
A continuación se muestran fotos de la conexión prevista.

En las fotos que anteceden este texto, podemos apreciar como cada borne esta conectado
respectivamente como el diagrama lo indicaba, la foto de lado izquierdo es la conexión que
se realizo en las terminales de la maquina síncrona, estas como lo mencionamos, vas a un
ampermetro de CC la parte de CC y la parte de CA del generador van a los ampermetros en
serie que se muestran en la foto del lado derecho.

La siguiente foto muestra una vista mas especifica de los instrumentos de medición y de la
maquina síncrona.

Descripcion de la prueba de corto circuito (Osvaldo)

El valor de corto circuito como máximo es del 25% arriba de la corriente nominal.
Para el posterior llenado de la tabla siguiente lo que se realizo fue tomar el valor que seria
idealmente 0 de la corriente de la excitatriz y posteriormente tomar medidas de los valores
en cada fase. Se hicieron 5 posibles casos para ver si se efectuaba algún cambio, sin
embargo al no tener idealmente corriente las fases mostraban siempre el mismo valor, esto
se debe a que al no ser idealmente 0 la corriente hay un rango de tensión este dividió entre
la impedancia del reostato de campo , obtenemos una corriente.
Lectura Iexc (Irp) A1 A2 A3
1 0.3 6.625 6.625 6.625
2 0.3 6.625 6.625 6.625
3 0.3 6.625 6.625 6.625
4 0.3 6.625 6.625 6.625
5 0.3 6.625 6.625 6.625

Valores referidos a una fase = A1+A2+A3÷3

En esta tabla variamos la corriente de excitación 4 veces solo para observar el corto
circuito, este corto se efectúa 25% arriba de la excitación nominal , para efectos de esto se
vario a 1 amper, 1.2,1.3 y 1.8 respectivamente, para los cálculos se utilizo la siguiente
formula:
Icc=1.25 xIexc
Lectura Iexc Icc
1 1 1.25
2 1.2 1.5
3 1.3 1.625
4 1.8 2.25

Icc 1=1 x 1.25=1.25 A

Icc 2=1.2 x 1.25=1.5 A
Icc 3=1.3 x 1.25=1.625 A

explicación de los resultados obtenidos junto con su tabla (raul)

Grafica de la maquina en operación corto curvas características de saturación
Circuito de la maquina

En la grafica del lado izquierdo se aprecia una función exponencial creciente donde se
puede llegar a la conclusión de que a medida de que se incremente el voltaje terminal
mediante el reóstato de campo la corriente ira creciendo esto se sabe debido a la ley de ohm
que mientras mayor sea el valor de la tensión mayor será la corriente, sin embargo los
puntos donde se cruzan estos dos valores antes mencionados es la reactancia síncrona ya
que es la interacción entre el fasor de la tensión y el fasor de la corriente, realizando una
comparación entre las gráficas podemos observar bastantes diferencias esto se debe a que la
línea del entrehierro siempre es la misma para cualquier tipo de ensayo y la corriente de
armadura en corto circuito es una función exponencial ya que esta es la relación que existe
entre la intensidad de corriente del inducido cortocircuito y la intensidad de corriente de la
excitatriz y si una de estas dos es creciente la otra variable se comportara de la misma
manera, el parecido se encuentra en el tipo de función de la reactancia síncrona solo que
una es creciente por los valores reales que se tienen en campo y la otra se ensayos con
valores mucho más altos.
Para el calculo de la reactancia síncrona en saturación de la maquina
Al llevar la maquina al valor mínimo de generación como se explicó anteriormente nos
indica el valor de la tensión nominal a la que la maquina trabaja por lo tanto este valor se
dividirá entre raíz de tres ya que son 3 fases entre la corriente de corto circuito mas cercana
a este valor en los ensayos realizados quedando como resultado lo siguiente:
Vnn
Zsat = √ ❑
❑
Para la reactancia síncrona el valor de la impedancia de armadura al ser un valor muy
cercano a 0 se toma como despreciable
Xs=√ ❑
Se comprueba como el valor de la impedancia de saturación es el mismo valor que la
reactancia síncrona esto visto en la grafica es el punto la impedancia síncrona toca a la
función de la corriente de armadura en cortocircuito
CONCLUSIONES:
GARCIA CHAVEZ DANIEL ALEJANDRO: en conclusión un ensayo de un generador
síncrono en corto circuito se analizan toda la maquina en estado de saturación lo que
conlleva analizar todos los valores llámese FEM voltaje terminal, reactancia e impedancia
síncrona, corriente de cortocircuito y la corriente de armadura, cabe señalar que para
realizar esta prueba es necesario llevar la generación hasta un valor mínimo ya que como
sabemos mediante ley de ohm mientras mas chica sea la tensión mas chica será la corriente
esto protege tanto a la maquina como a los usuarios, una vez llegando a la prueba se tienen
que cortocircuitar las fases para que se realice la medición de la corriente en estado de corto
circuito todo esto bajo el voltaje minino al que se llevo la maquina lo cual provoca un valor
de reactancia el cual siguiendo las curvas características de la maquina nos damos cuenta
que es el valor de saturación ya que es cuando interactúan la corriente de corto circuito y
dicha reactancia.
RODRIGUEZ LOPEZ DIEGO:
Para realizar una prueba de cortocircuito se establece la corriente de campo igual a cero y
se hace cortocircuito en las terminales del generador por medio de un conjunto de
amperímetros. Entonces se mide la corriente en el inducido IA o la corriente de línea IL
conforme se incrementa la corriente de campo. La curva característica es notoria ya que es
una línea recta, esto se debe a que el único campo magnético producido es el de las caída
resistía e inductiva de las bobinas y este campo magnético es tan pequeño que no hay
saturación
SANTIAGO CRUZ OSVALDO
Conclusiones corto circuito
Como se vio en la práctica, al momento de provocar el corto circuito, claro en las
condiciones mas mínimas se pudo ver la diferencia en la que opera y tiene un cambio, en el
cual afecta al resultado a cuando se realiza la utilización de la practica en condiciones
nominales.
Debemos de recordar que el cortocircuito es una condición que no debemos de estar en
operación, se realizo esto solo para poder ver como opera el generador, para que se pudiera
provocar el cortocircuito , en las terminales de nuestras fases se colocaron amperímetros en
un arreglo el cual se provoco el corto cuito

Conclusiones de Estrella-delta
En esta práctica consideramos que el generador operara en las condiciones normales, una
vez tenido ya generando en las fases realizamos dos diferentes mediciones, en la cual lo que
medimos fue las tensiones, la diferencia es en la conexión que se realizo y nos dio
diferentes tensiones.
Esto es de gran importancia ,ya que asi si se requiere una tension mayor sabremos que la
conexión tipo delta es la que nos da el mayor voltaje y que la estrella entre sus fases es la de
menor, aunque también se tiene una terminal de neutro
