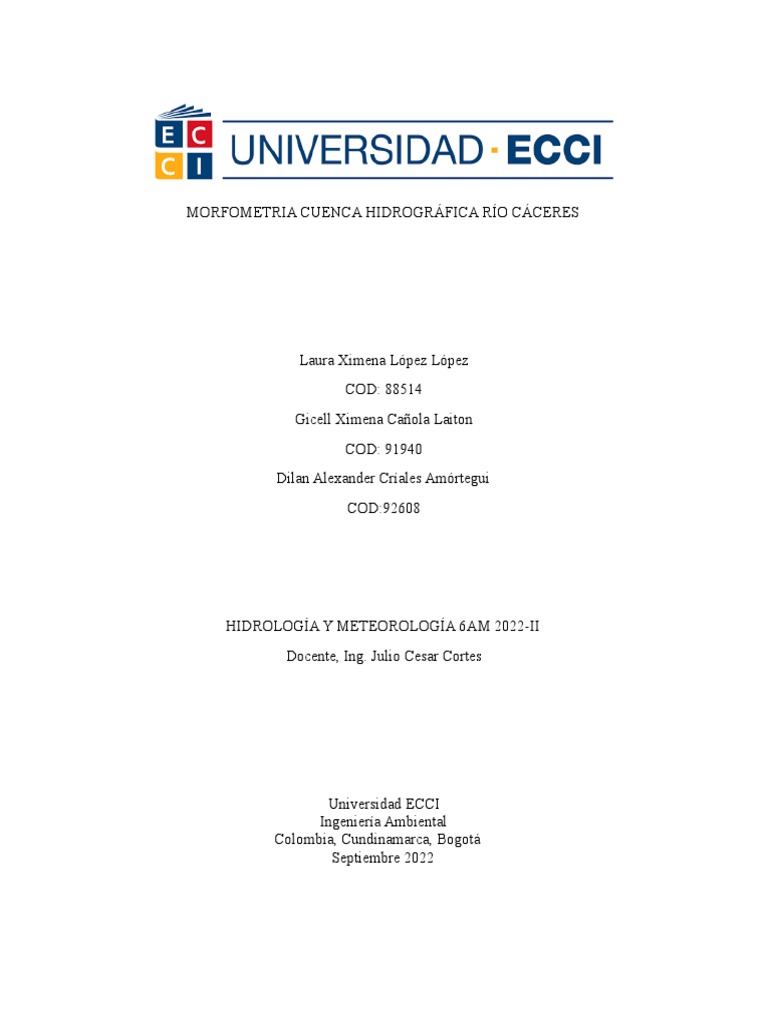

MORFOMETRIA CUENCA HIDROGRÁFICA RÍO CÁCERES

Laura Ximena López López

COD: 88514
Gicell Ximena Cañola Laiton
COD: 91940
Dilan Alexander Críales Amórtegui
COD:92608

HIDROLOGÍA Y METEOROLOGÍA 6AM 2022-II

Docente, Ing. Julio Cesar Cortes

Universidad ECCI
Ingeniería Ambiental
Colombia, Cundinamarca, Bogotá
Septiembre 2022
 TABLA DE CONTENIDO
1. Introducción ………………………………………………………………………….
2. Objetivos…………………………………………………………………………
3. Justificación …………………………………………………………………….
4. Localización………………………………………………………………….
5. Orientación……………………………………………………………………….
6. Cálculos………………………………………………………………….
7. Delimitación………………………………………………………………………
8. Iluminación del drenaje………………………………………………………….
9. Área……………………………………………………………………………….
10. Perímetro………………………………………………………………………….
11. Longitud del Cauce……………………………………………………………….
12. Longitud Axial……………………………………………………………………
13. Ancho Máximo ……………………………………………………………………
14. Factor Forma ………………………………………………………………………
15. Coeficiente de compacidad……………………………………………………….
16. Relación de elongación……………………………………………………………
17. Índice de alargamiento……………………………………………………………….
18. Cálculo de la lluvia media de la cuenca…………………………………………
19. Polígonos……………………………………………………………………….
20. Isoyetas …………………………………………………………………
21. media aritmetica……………………………………………………………………
22. Descripción de los factores y elementos climáticos que determinan el clima en la
región o zona.…………………………………………………………………….
23. Comportamiento de la Temperatura……………………………………………..
24. Pendiente media………………………………………………………………….
25. Presión atmosférica………………………………………………………………..
26. humedad relativa…………………………………………………………………..
27. Vientos……………………………………………………………………………
28. Cartografía climática de la región…………………………………………………..
29. ETP……………………………………………………………………………….
30. Escorrentía…………………………………………………………………………..
31. Descripción técnica de biomas y ecosistemas representativos de la región o zona
climática……………………………………………………………………………
32. Sistemas de clasificación climática a la región……………………………………
33. Principales fenómenos meteorológicos que se presentan y determinan…………..
34. Definir un lugar dentro de la región climática designada (Provincia, cuenca,
municipio……………………………………………………………………………..
35. Investigar y obtener datos meteorológicos y
climáticos……………………………….
36. Climogramas………………………………………………………………………….
37. Determinación del régimen de
precipitación……………………………………………
38. Cálculo de la precipitación: métodos media aritmética, de polígonos e isoyetas
39. Análisis cuantitativo y cualitativo del comportamiento hidrológico del área de
estudio
seleccionada…………………………………………………………………………..
40. Análisis del caudal de la cuenca………………………………………………………
41. Tiempo de concentración…………………………………………………………….
42. Curva de acumulación de caudal……………………………………………………
43. Análisis de relaciones de los índices de morfometría y constitución de la cuenca con
relación a su relieve y coberturas presentes.
44. Fenómenos de variabilidad y cambio………………………………………………..
45. Conclusiones y recomendaciones técnicas: a partir de los resultados
46. Análisis…………………………………………………………………………..
47. Evidencias de trabajo con
imágenes……………………………………………………………………..
INTRODUCCIÓN

Los cuerpos de agua han tomado mayor importancia en las últimas décadas pues siempre
han tenido un gran valor pero no se le han visto como tal desde los principios, las cuencas
hidrográficas recogen el agua lluvia y la drenan hacia una desembocadura, en el siguiente
trabajo encontrará información de la cuenca “Río Cáceres” entre los municipios de Puerto
Boyacá y Yacopí, una cuenca que se encuentra en la parte derecha del Río Magdalena (del
nacimiento a desembocadura), con una altitud de 702 m, problemas de crecientes pero con
gran significado para algunas comunidades cercanas, los aspectos del suelo

Objetivo principal
● Reconocer y analizar la cuenca hidrográfica llamada “Río Cáceres” del municipio
de Puerto Boyacá.
Objetivos Específicos
● Identificar la ubicación y los factores climáticos que intervienen alrededor de esta
zona.
● Caracterizar el comportamiento de la lluvia en la cuenca y sus alrededores.
● Clasificar el Río Cáceres según sus factores realizando los respectivos cálculos.
● Analizar los anteriores factores para concluir el tipo de cuenca.
Justificación
Este trabajo se realiza en pro del conocimiento puestos en práctica enseñados en las
respectivas clases, donde se hará uso de las herramientas dadas por el ingeniero y docente
Julio Cesar Cortes para tener claridad en cuanto a morfométricas de cuencas y lograr una
preparación calificada para el mundo laboral como ingenieros ambientales.
La disponibilidad del agua dulce cada vez es menor, si seguimos el mismo camino que
llevamos hasta hoy los resultados catastróficos se verán más rápido de lo esperado, por tal
razón estudiar todo lo que conlleva el nacimiento de una cuenca nos muestra la importancia
del agua y nos hace reflexionar de su importancia, años de desarrollo, crecimiento,
nutrientes para el suelo, los beneficios para el ecosistema y las comunidades rurales
cercanas; además de enseñarnos cómo debe ser tratada y/o usada sin afectar
significativamente la misma en beneficios antrópicos.
Localización
La cuenca está ubicada en el municipio de Puerto Boyacá en el departamento de Boyacá,
delimitado con el departamento de Cundinamarca.
 ● Latitud: 5° 46' 51" N
● Longitud: 74° 23' 15" O
● Tipo de clima de Köppen: Clima de selva tropical

Fuente: Google earth

Orientación
La cuenca seleccionada está ubicada al noreste según las coordenadas del municipio y de
los mapas seleccionados por donde está ubicada el río principal y la cuenca seleccionada
para el análisis.

Cálculos Finales
Delimitación
La superficie es delimitada por la divisoria de aguas en la zona que se quiere estudiar,
tomado en cm2 y convertido a km2, esto se hizo gracias a la caracterización de las curvas
de nivel tomados desde un plano que se copió de la siguiente manera.

Iluminación del drenaje

Para iluminar el drenaje lo diferenciamos del río donde desemboca por diferentes escalas de
colorimetría, luego sacamos su ramaje para identificar el nacimiento.

Área (A)
El área fue calculada gracias a la malla de puntos usada con un espacio entre puntos de
1cm, el plano fue tomado a tamaño real según su documento (PDF) a escala 25.000.
Se obtuvieron los siguientes datos:
Pi = 1113
PL = 43
#P = 1133,5
2
Á𝑟𝑒𝑎 = #𝑃 * 𝐴𝑝 * 𝑒𝑠𝑐𝑎𝑙𝑎
Área = 70,843 k𝑚2

Perímetro y Longitud del cauce

La longitud sobre el plano horizontal que recorre la cuenca según lo delimitado se midió en
unidades de longitud en metros para convertirlos en kilómetros y la L fue la distancia que
se midió desde la desembocadura de la cuenca hasta el punto principal del nacimiento
aguas arriba, estos dos factores fueron medidos con ayuda de un hilo demarcado por cm y
se tomaron los siguientes datos.
Perímetro
En cm = 149
Cálculo = 149 * 25000 = 1227500
De cm a km = 37,25

Longitud del cauce

En cm 73 cm
Calculo = 73 * 25000 = 1825000 cm
De cm a km = 18,25 km

Longitud Axial
Se mide desde la desembocadura de la cuenca hasta la divisoria en donde se proyecta el
nacimiento principal del cauce o en otras palabras el punto más alto de la cuenca en línea
recta.
En cm 49.1 cm
Calculo = 49,1 * 25000 = 1227,500 cm
De cm a km = 122,75 km

Ancho Máximo de la cuenca (W)

Se tomó la relación entre el área y la longitud de la cuenca de la siguiente manera
W = 70,84375 km2/12,275 km2 = 3,771 km

Factor Forma (Kf)

Para lograr medir que tan cuadrada y/o alargada es la cuenca se tomó la relación entre el
área y la longitud de la cuenca al cuadrado de la siguiente manera
Kf = 70,84375 km/150,675625 km = 0,47
Coeficiente de compacidad (Kc)
Para calcular este coeficiente el señor Gravelius nos comparte una constante como
herramienta para comparar cuan redonda es la circunferencia cuyo inscrito tiene la misma
área de la cuenca en estudio de la siguiente manera:
Kc = 0,28 * 37,25(37,25 / 8.41687)
Kc = 1,239

Formas de la cuenca de acuerdo al índice de compacidad

Fuente: Caracterización y clasificación de la red hidrográfica de la cuenca del río Bobo,
departamento de Nariño, Colombia en base a (campos 1992).

Relación de elongación
Para lograr el cálculo incluimos la relación del diámetro de un círculo que posea la misma
área de la cuenca y cuyo diámetro sea igual a la longitud de la cuenca de la siguiente
manera, con una constante de 1,128
Re= 1.128 (8.41687/12,275)
Re = 0,773
El valor de la relación de elongación se acerca a la unidad (1,0) cuando la cuenca es muy
plana y circular, cuando
La cuenca es plana con porciones occidentales, la relación de elongación está entre 0.5 y
0.8.
Índice de Alargamiento (la)
Es un índice propuesto por Horton que relaciona la longitud máxima de la cuenca con su
ancho máximo perpendicularmente a la dimensión interior
La = 12,275/5,771
La = 2,12
a) Descripción de los factores y elementos climáticos que determinan el clima en
la región.

Río Cáceres se encuentra entre los municipios de Puerto Boyacá y Yacopí presenta
una altura de 702 m, una precipitación Media Anual alta, con mayores vientos hacia
el norte, su temperatura rara vez baja de los 24°C y sube más de los 34°C, está
ubicado cerca al Río Magdalena, lo que explica su clima regional Tropical.

b) Comportamiento de la Temperatura

Gráfica 1. Temperatura Estación Puerto Nino 2009 – 2018 (fuente propia)

Gráfica 2. Temperatura Estación Trique 2009 – 2018 (fuente propia)

Gráfica 3. Temperatura Estación Otanche 2009 – 2018 (fuente propia)

Gráfica 4. Temperatura Estación Yacopí 2009 – 2018 (fuente propia)

 Gráfica 5. Temperatura Estación Canteras Puerto Nara 2009 – 2018 (fuente propia)
Pendiente media
Presión atmosférica
PRESIÓN
ATMOSFÉRICA ESTACIÓN COORDENADAS
latitud:
1014 hPa Yacopí, Colombia 5.4841666670 longitud: -74.35458333
latitud:
1016 hPa Otanche, Colombia 5.6617222220 longitud: -74.18477777
latitud: longitud:
1009 hPa Puerto Nino, Colombia 5.9375277780 -74.4217777780
latitud:
1010 hPa Puerto Nare, Colombia 6.2761666670 longitud: -74.67433333
latitud:
1006.4 hPa El Trique, Colombia 5.8808888890 longitud: -74.56834167

Precipitaciones

Gráfica 6. Precipitación Estación Puerto Nino 2009 – 2018 (fuente propia)

Gráfica 7. Precipitación Estación Trique 2009 – 2018 (fuente propia)

Gráfica 8. Precipitación Estación Otanche 2009 – 2018 (fuente propia)

 Gráfica 9. Precipitación Estación Yacopí 2009 – 2018 (fuente propia)

Gráfica 10. Precipitación Estación Puerta Nara 2009 – 2018 (fuente propia)
Humedad relativa
 Gráfica 11. Precipitación por estaciones 2009 – 2018 (fuente propia)

Vientos
ROSA DE LOS VIENTOS
ENERO 2009 A 2018
AÑ DIRECCIÓ VELOCIDA
O N D
2009 N 69,9
2010 NNW 53,7
2011 NNE 55,7
2012 E 54
2013 ENS 49,4
2014 S 52,6
2015 WSW 52,6
2016 W 54,3
2017 WNW 56
2018 NW 59,8
La Rosa de los Vientos para Puerto Boyacá muestra el número de horas al año que el viento
sopla en la dirección indicada. Ejemplo SI: El viento está soplando desde el Suroeste (SO)
para el Noreste (NE).
- Cartografía climática de la región

b) Descripción técnica de biomas y ecosistemas representativos de la región o zona

climática.
- Geología, geomorfología, suelos y clima
Para representar la secuencia estratigráfica que consta de una serie monótona y espesa de
lito titas, lutitas y arcillolitas grises claras o negras, moscovita, con intercalaciones de
estratos delgados de arsénicas arcillosos de color verde oscuro, de grano fino, en capas
gruesas, con niveles delgados y esporádicos de arcillolitas calcetas
 Fuente: Investigación equipo Consultor
- Comunidades vegetales, cobertura vegetal, ecosistemas y clima
Hay bosques densos, cultivos, superficies de agua, mosaico de pastos y cultivos, bosques
fragmentados
c) Sistemas de clasificación climática a la región

- Holdridge

Bosque Húmedo
Biotemperatura Media Anual: 26,01°C
Evapotranspiración Potencial: 0,85
Promedio Precipitación Total Por Años: 2032,2
- Koppen
Según la clasificación de Köppen la zona pertenece al grupo A, Tropical húmedo, ningún
mes con temperaturas inferiores a 18°C; AF Ecuatorial cálido y lluvioso todo el año, sin
estaciones, clima de selva lluviosa
- De Martonne
𝑝
𝐼𝑀 = 𝑇+10

P= Precipitación total anual en milímetros

T = temperatura Media Anual en grados Celsius
1073,940
𝐼𝑀 = 26,01+10
= 29, 83

Lo que indica que es una zona subhúmeda (20 – 30) con un valor de 29, 83

- Cuatrecasas para regiones de Colombia

Según la clasificación de Cuatrecasas es una zona de selva subhúmeda con una altitud de
702m.
- Caldas – Lang
Lang: Relación Precipitación/temperatura
5369,702
𝐼𝑀 = 26,01
= 29, 83
Por el rango de Lang se deduce que es una zona super húmeda con un valor mayor a 160,0
Caldas:

Para definir el clima según Caldas se tiene en cuenta la altura (m) con un valor de 702m y
la temperatura (°C) con un valor de 26,01°C
Cálido súper húmedo CHS
d) Describir los principales fenómenos meteorológicos que se presentan y determinan
tendencias climáticas en la región o zona
Boyacá hace parte del Magdalena Medio Boyacense y se localiza sobre el margen derecho
del Río Magdalena. El área urbana cuenta con una extensión de 318 Hectáreas y el área
rural de 150.359,61 Hectáreas, es decir, el 99,7% es extensión rural y el .3% corresponde al
área urbana, la cuenca de Boyacá siempre se ha visto afectada por las precipitaciones
torrenciales las cuales incrementan la probabilidad de las inundaciones, dicho fenómeno se
evidencia de manera constante en la zona, lo que hace que para el casco urbano siempre se
encuentre alerta por dicho problema, en el crecimiento urbano y poblacional de Puerto
Boyacá fue creciendo en los últimos años. Fue en el suceso del Fenómeno de la Niña, que
se prendieron las alarmas de la cantidad de damnificados que dejó este evento natural,
determinó un crecimiento de caudal tan enorme que se llevó consigo múltiples vidas, las
determinaciones que se llegaron a adr están relacionadas en los planes de ordenamiento
territorial que permitieron alternativas para evolucionar el casco urbano rural y forestal de
la ciudad.
e) Análisis de caso para la región o zona climática
e.1.) Lugar dentro de la región climática designada
Departamento de Boyacá
- Municipio de Puerto Nino
- Municipio de Trique
- Municipio de Otanche
- Municipio de Yacopi
- Municipio de Canteras Puerto Nare
e.2) Investigación y obtención datos meteorológicos y climáticos
- Temperatura
- Evapotranspiración
- Escorrentía
- Radiación solar

e.3) Con base en la información climática obtenida

- Climogramas
Determinación del régimen de precipitación
-Cálculo de la precipitación: métodos media aritmética, de polígonos e isoyetas
ISOYETAS

Estación Puntos cm km
162500000
1y2 26 00 1,625
147500000
3 236 000 14,75
260000000
4 416 000 26
280000000
5 448 000 28
703750000
TOTAL 000 70,375

POLÍGONOS
- Balance hídrico general

- Cartografía con los polígonos e isoyetas

e.4) Análisis cuantitativo y cualitativo de comportamiento hidrológico del área de

estudio seleccionada
- Determinación de régimen climático
- Relación entre variables o elementos climáticos analizados
- calcular y analizar el caudal de la cuenca

Podemos analizar que la cuenca mide 2500040,36 lo que nos indica que a través de la
delimitación de la cuenca y su red de drenajes, se cuantifican los parámetros morfométricos
relacionados con las características fisiográficas de la cuenca en general; como área,
elevación, pendiente, dado que la cuenca es grande y tiene un área de 70,483 km2, con el
fin de lograr una mayor precisión en sus características morfométricas, las cuales
permitieron inferir sobre su comportamiento fueron utilizados diferentes metodos como
variables de investigacion, presenta una cota minima de 843 y una cota maxima de 1850
msnm, Por otra parte, la forma de la cuencaseleccionada muestra que el factor forma es
ligeramente ensanchada lo que indica también que es moderadamente achatada, el índice de
compacidad indica que la cuenca es redonda a oval redonda lo cual es al forma de la
cuenca, según la relación de elongación la cuenca es muy poco alargada, teniendo el índice
de alargamiento la cuenca es moderadamente alargada, la siguiente gráfica la cuenca no
tiende a generar crecientes por lo que es una corriente poco alargada ya que no tiene la
capacidad en poco tiempo generar corrientes fuertes, como podemos ver en la foto numero
2 la cuenca tiende a ser dendrítica ya que sus ramificaciones de drenajes en un patrón que
está formado por afluentes primarios y secundarios, los cuales se unen libremente en
cualquier dirección.

-Curva de acumulación de caudal

- Tiempo de concentración por diferentes métodos
- Curvas IDF
- Analisis relaciones de los índices de morfometría y constitución de la cuenca con
relación a su relieve y coberturas presentes.
La cobertura de la cuenca es muy fácil de observar ya que en esta se puede evidenciar la
gran cobertura de bosques que se presentan en la cuenca, se pueden encontrar pastizales,
manglares, pantanos, humedales, bancos de arenas, ciénagas, etc.., se muestran las
primordiales maneras de relieve como son las montañas, colinas, llanuras, mesetas y valles,
con respecto a la cuenca podemos identificar que las montañas no superan los 1000 m, sus
llanuras selváticas como la del Magdalena cubierta de selvas y ciénagas, se caracterizan
porque son insalubres, casi despobladas y poseen petróleo, el valle del sinú es caracterizado
por ser fértil y húmedo.
e.5) Información con respecto a fenómenos de variabilidad y cambio
climático:
-eventos relacionados con fenómenos de niña o niño
El fenómeno de la niña fue el fenómeno que más ha relacionado situaciones de
complicaciones en la zona de boyacá la cual fue la que realizó más actividades de
destrozos, situaciones de inundaciones que llegaron a desplazar las civilizaciones, es de
tener en cuenta que sencillamente es un fenómeno natural de anomalía de la temperatura
superficial del océano Pacífico ecuatorial, que tiene consecuencias importantes para el
clima alrededor del planeta, Ocurre cuando las condiciones de presión del aire cambian,
debilitando los vientos alisios en el hemisferio sur del Pacífico determinado cuando los
alisios son muy fuertes, se refuerza la subida del agua fría profunda en la zona ecuatorial y
la temperatura del mar cae por debajo de lo normal.
-efectos de cambio climático: acciones o estrategias
Se puede observar que en varios portales de información acerca del cambio climático se
anticipan que en el Departamento no se presentarán grandes aumentos de precipitaciones, si
se prevé un incremento de entre el 20% y el 40% en las provincias de Centro, Oriente y
Márquez con un impacto directo en el sector vial por la frecuencia de deslizamientos,
estrategias que usan los habitantes del departamento para contrarrestar estos efectos son
planes de desarrollo resulta eficaz y pertinente para enriquecer la obra del proyecto de
calentamiento global territorial, Ricardo Salamanca describió que en la etapa de revisión de
los mismos se determinará su grado de actualización y se harán sugerencias en caso de
requerirse la unión de nuevos datos acerca de el entorno ambiental de cada municipio.

-Problemáticas ambientales de acuerdo a la investigación

En lo que va de este año 2022 más de 25 reportes de fallas operacionales ante ventanilla
única vital de la ANLA. Y Durante el 2020 se reportaron 33 incidentes ambientales, de los
cuales 26 se originan en instalaciones de la empresa Mansarovar, quien es el autor de daños
ambientales y sociales.
Estas fallas operacionales previamente mencionadas en el mapa, como ustedes lo tienen la
posibilidad de mirar, terminan por escorrentía por medio de caños y humedales
contaminado con hidrocarburos los predios de campesinos y lo más grave la ciénaga de
Palagua de la cual viven centenares de pescadores, la cual muestra en el fondo en sus
sedimentos la existencia de hidrocarburos, dañando la microflora y contaminando los
peces, la prueba más grave, y responsabilidad de Mansarovar, es el punto conocido por los
pescadores como el aceitero, una región de la ciénaga que aflora el hidrocarburo sólo con
incorporar un listón de madera, esa región tiene un grave mal ambiental, que ha destruido
con los peces y por lo que produce un mal social al dañar el mínimo esencial de los
pescadores que han limitado la pesca en bastante más de un 90% asegura la Sociedad de
pescadores Asopez Palagua.
2) Conclusiones y recomendaciones técnicas
- 3 conclusiones
Las cuencas hidrográficas son clasificadas con base a la categoría resultante de su flujo de agua
primordial ejemplificado, del análisis hipsométrico hay 3 estados de las cuencas etapa de
desequilibrio o etapa juvenil en donde puede apreciarse elevados índices de erosión y
desplazamiento de tierras, etapa de equilibrio o fase de madurez donde la cuenca entra en una fase
de estabilización en relación a los procesos erosivos, y etapa de monadnock o ancianidad donde la
mayoría de su área es de pendientes consideradas como llanas o suaves. Las cuencas más
ensanchadas tienen más grande susceptibilidad a crear crecidas, debido a que la época de recorrido
del agua por medio de la cuenca es muchísimo más corto que en cuencas alargadas, en otros
términos las cuencas ensanchadas tendrían menor tiempo de concentración y por ende más grande
velocidad para la concentración de los flujos de aguas superficiales, generando más grande maltrato
en sus crecidas, Tiene una interacción fundamental que establece la rapidez con la cual se da la
escorrentía de la cuenca, en la cual poseemos que la pendiente es superior a 0,42 lo cual sugiere que
es clase profundo referente a la inclinación con en relación a la vertiente donde se encuentra la
cuenca.

El análisis permitió conocer los cambios y sus tendencias en una época de tiempo definido de la
cuenca seleccionada. Por medio de el procesamiento digital de las fotos e imágenes y cálculos se ha
podido obtener una secuencia de resultados que han demostrado como fue el comportamiento de
esta cuenca en los últimos 10 años ya que se tomó este tiempo como referencia para realizar la
investigación,Por medio de esto, se pudo observar que las cuencas de los ríos varían conforme con
el tiempo, esto se observó una vez que comparamos los resultados desde el año 2009 hasta el año
2018, queda claro que el enfrentamiento a las inundaciones pide una atención mucho más grande y
de firme voluntad a las piezas altas y media de las cuencas hidrográficas. Nuestra cuenca
hidrográfica es una cuenca madura de la cual su desempeño es sostenible.

Poseemos una variabilidad altitudinal de la cuenca en el flujo de agua cáceres, en el que se muestra
que la elevación de la cuenca es de 1249,85 Km2, esta curva nos sugiere que el promedio de altura
de la cuenca con sus elevados y bajos y su alteración de área drenada con respecto al relieve de la
cuenca como se muestra en la gráfica, con base a la gráfica poseemos que la cuenca es una curva
tipo B la cual supone que la cuenca está en estado de madurez o una etapa de equilibrio denominado
río maduro.

- 3 recomendaciones
Evaluar el grado de vulnerabilidad a las inundaciones con el propósito de tomar elecciones
al respecto, a un grado aceptable, así como llevar a cabo las ocupaciones de mitigación
elementales para conseguir dicho grado.

comités de cuencas con representación de las entidades involucradas en la demanda y

gestión de los recursos naturales renovables y recursos hídricos, con carácter multisectorial
para favorecer el desarrollo y amplificación de redes de información ambiental para el
trueque de datos, metodologías y métodos entre las naciones del área, en particular entre las
naciones con cuencas compartidas.

Estudios más profundos de la parte de la parte hidráulica de la cuenca mencionada ya que

se tiene muy poca información “verdadera,respaldada y completa” de las estaciones que se
eligieron para la investigación con la cual se podría tener una noción de lo que se podría
tener al ejecutar cualquier proyecto o investigación.

3) Cartografía:
- Mapa de ubicación
- Mapa de pendientes
- Mapa altimétrico, Perfil hipsométrico

- Mapa de distribución de lluvia: polígonos e isoyetas

- Mapa climático: fenómenos meteorológicos y clasificación climática
- Síntesis de la matriz ambiental
El balance hídrico deriva del concepto de balance de materia, es decir, que es el equilibrio
entre todos los recursos hídricos que entran en un sistema y los que salen del mismo, en un
intervalo de tiempo determinado.
En este caso se determina el agua total disponible para uso humano es la que entra al
sistema en forma de precipitación menos la que se pierde por evaporación, relacionado de
manera inicial un precálculo el cual es usado para determinar el agua disponible del mes
anterior, en nuestro caso se igualó el almacenamiento inicial en 0 en el mes de febrero el
cual permite la realización del balance. Desde dicho punto como si este fuera el inicio del
año representado en situación hídrica, a lo largo del pasar de los meses el balance demostró
predominancia en precipitaciones en mitad del año en junio julio y agosto, meses en el que
el almacenamiento era total o bastante lleno teniendo niveles de escorrentía considerables y
presencia de bastante agua en el suelo, luego del mes de agosto se presentó una
disminución en la cantidad de precipitaciones dando la llegada a un fenómeno en el cual la
evapotranspiración era mucho más alta que las precipitaciones lo que determina un cambio
en el almacén y inició una larga espera por las precipitaciones llegó, haciendo así que dicho
almacenamiento se ve afectado dando como respuesta un alto nivel de déficit
Al finalizar el año con una curva bastante notable, el mes de diciembre demarco una lluvia
mucho mayor que la evapotranspiración ayudando así al balance de almacenamiento en el
tanque permitiendo el almacenamiento casia capacidad máxima evitando efectos adversos
en el suelo por falta de hidratación
El balance demuestra que para el año de 2017 la variabilidad climática respecto con las
precipitaciones y cuanto de ellas se evapotranspiran es relativamente visible y lleva un
patrón razonable con respecto a la situación climática de la zona y en general de colombia,
a pesar de esto, se presenta variabilidad que determina picos de cambio que representan
cambios en los niveles de evapotranspiración, lo que nos dice que la temperatura terráquea
está siendo mucho mayor que la cantidad de lluvia que cae en la zona, lo cual al pasar de
los años determinara fenómenos que realizaran un cambio notable en la zona analizada,
determinando situaciones favorables o desfavorables para el uso dado del suelo en cuestión.
PENDIENTE MEDIA

Tiene una relación importante que determina la velocidad con la cual se da la escorrentía de
la cuenca, en la cual tenemos que la pendiente es mayor a 0,42 lo que indica que es clase
fuerte en cuanto a la inclinación con respecto a la vertiente donde se ubica la cuenca.

CURVA HIPSOMÉTRICA

Tenemos una variabilidad altitudinal de la cuenca en el río cáceres, en el cual se muestra

que la altura de la cuenca es de 1249,85 Km2, esta curva nos indica que el promedio de
elevación de la cuenca con sus altos y bajos y su variación de área drenada con respecto al
relieve de la cuenca como se muestra en la gráfica, en base a la gráfica tenemos que la
cuenca es una curva tipo B la cual significa que la cuenca está en estado de madurez o una
fase de equilibrio llamado rio maduro.
.
HISTOGRAMA DE FRECUENCIAS DE ÁREA

Tenemos la proyección de frecuencias de área altimétricas de la cuenca la cual nos muestra

la superficie de drenaje en la cual tenemos que va ascendiendo y luego tiene un desciende
en el promedio y hace que baje hasta un ponderado bajo.

TIEMPO DE CONCENTRACIÓN
Se realizó el cálculo del tiempo de concentración con 4 diferentes los cuales son Modelo de
Kirpich 1942, modelo de Témez 1978, modelo de V.T Chow y el modelo de Ventura -
heron 1949, para determinar la capacidad hidráulica máxima de la cuenca escogida que
dependen de las características geomorfológicas de la cuenca y de la lluvia.

ETP

Podemos evidenciar por medio del cálculo de la ETP que la cantidad de agua que perderá la
superficie de la cuenca estimándose mayores valores en las zonas con las más altas
temperaturas disminuyendo gradualmente, con valores mínimos de 125,44 en la parte alta
de la cuenca y máximos sobre los 133,38 lo cual realizando los cálculos tenemos que al año
en la estación principal de yacopí un resultado de 1585,32 mm, el promedio anual de la
evapotranspiración real para la cuenca del río Aburrá es de 12,49 mm.

ESCORRENTÍA

La Escorrentía es la parte de la Precipitación que llega a alimentar a las corrientes

superficiales, continuas o intermitentes, de una cuenca, tenemos que la escorrentía es igual
a 0,93 y como resultados de los cálculos realizados que la cuenca esta cuenta con grandes
extensiones de bosques gruesos ondulados con un 45,84 km y pastizales ondulados con 25
km como se presenta el excel, podemos identificar que el volumen medio de la cuenca es
de 346970,81 m3 lo cual indica que es una escorrentía directa.

FACTOR SOLAR
Realizando los cálculos para las horas solares se utilizaron datos de radiación solar y se
realizó un promedio de horas solares/año el cual mostró que 36,404 horas sol/año y 9,97
horas sol/día, lo que indica que por los municipios de puerto nino, trique, otanche, yacopí y
puerto nara hay bastante sol pero no lo suficiente ya que por estos mismos municipios
abundan más que todo las lluvias y la humedad, lo cual afecta la influencia solar, la
orientación de la cuenca con respecto al movimiento del sol y a las corrientes de aire, son
un factor que influye en su comportamiento hidro-meteorológico.

TEMPERATURA

Analizamos la temperatura de la estación principal yacopi, en la cual se puede observar que

las temperaturas de este municipio con respecto a la cuenca oscilan entre los 23,4 y
28,75°C, lo cual indica que en este municipio las temperaturas son cálidas con respecto a
los otros municipios en los cuales las temperaturas son menos cálidas.

CLIMOGRAMAS

Tenemos todos los climogramas de las 5 estaciones cercanas a la cuenca, estos nos indican
las temperaturas y las precipitaciones de un lugar a lo largo de un año, podemos evidenciar
que entre los meses de junio a septiembre las temperaturas y las precipitaciones son bajas
con respecto al resto de los meses del año en donde las temperaturas son altas, también se
puede observar que en los meses de abril y octubre son los meses con las temperaturas más
altas de todo el año.

ÁREA DE COBERTURA DE BOSQUE Y ANTRÓPICO

Según lo resultados obtenidos tenemos que en el área total de la cuenca el cual son 70,843
Km2, 49,31 Km 2 son de bosques, en los cuales también se encuentran manglares,
embalses, pantanos, humedales, ciénagas, bancos de arenas, etc.., y 20,13 Km 2 son
cobertura antrópica en el cual se encuentran construcciones anexas, iglesias, hospitales,
cementerios, instituciones educativas y diferentes tipos de minas, pozos, molinos, etc...

BIBLIOGRAFÍA
- UNAL. (27d. C., marzo 14). MORFOMETRÍA DE CUENCAS.

http://julianrojo.weebly.com/uploads/1/2/0/0/12008328/morfometria.pdf

- Cárdenas, L. G. (2021, 5 julio). Mansarovar: Daño Ambiental y Social en Puerto

Boyacá. San Silvestre Green.

https://sansilvestregreen.com/mansarovar-dano-ambiental-y-social-en-puerto-boyac

a/

- Gobernación de Boyacá. (2012, 21 junio). Aspectos Geográficos. Gobernación de

Boyacá. https://www.boyaca.gov.co/aspectos-geograficos/

- Cardona, B. (2016, 5 mayo). Conceptos básicos de Morfometría de Cuencas

Hidrográficas. CAROLINA ACADEMIA.

https://core.ac.uk/download/pdf/35294551.pdf

- Alcoser, P. (2006, 2 mayo). Estudio de una cuenca de drenaje. Río Pitingo.

Monografias.com.

https://www.monografias.com/trabajos32/cuenca-peitingo/cuenca-peitingo
