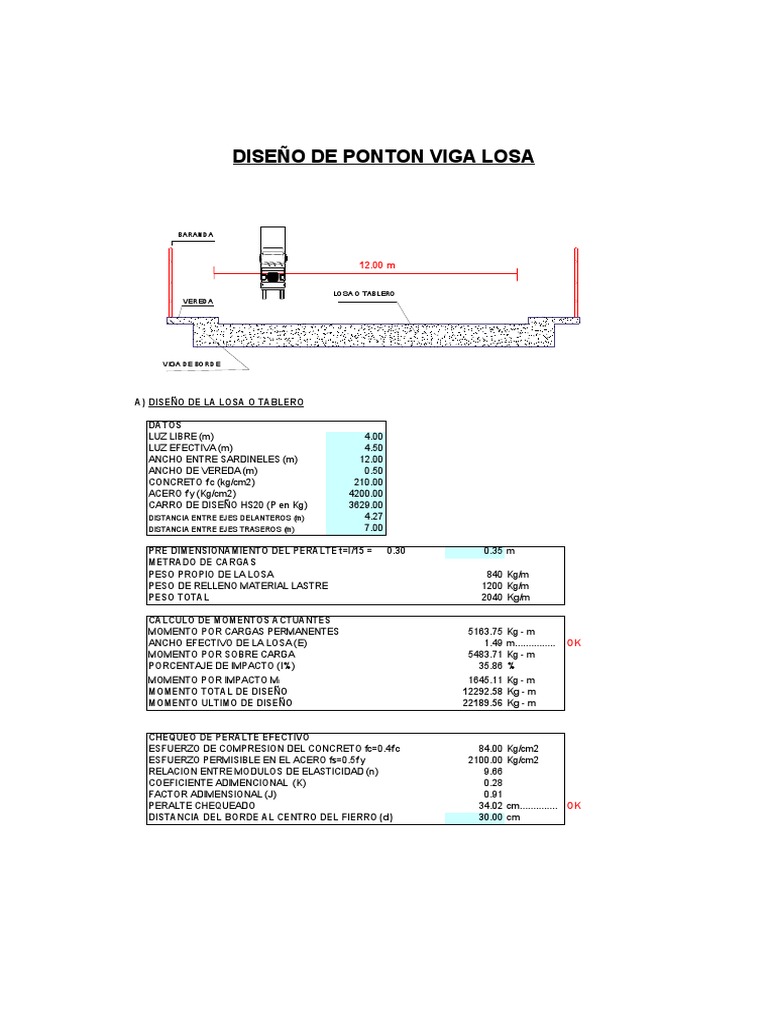

DISEÑO DE PONTON VIGA LOSA

BARANDA

12.00 m

LOSA O TABLERO
VEREDA

VIGA DE BORDE

A) DISEÑO DE LA LOSA O TABLERO

DATOS
LUZ LIBRE (m) 4.00
LUZ EFECTIVA (m) 4.50
ANCHO ENTRE SARDINELES (m) 12.00
ANCHO DE VEREDA (m) 0.50
CONCRETO f'c (kg/cm2) 210.00
ACERO f'y (Kg/cm2) 4200.00
CARRO DE DISEÑO HS20 (P en Kg) 3629.00
DISTANCIA ENTRE EJES DELANTEROS (m) 4.27
DISTANCIA ENTRE EJES TRASEROS (m) 7.00

PRE DIMENSIONAMIENTO DEL PERALTE t=l/15 = 0.30 0.35 m

METRADO DE CARGAS
PESO PROPIO DE LA LOSA 840 Kg/m
PESO DE RELLENO MATERIAL LASTRE 1200 Kg/m
PESO TOTAL 2040 Kg/m

CALCULO DE MOMENTOS ACTUANTES

MOMENTO POR CARGAS PERMANENTES 5163.75 Kg - m
ANCHO EFECTIVO DE LA LOSA (E) 1.49 m............... OK
MOMENTO POR SOBRE CARGA 5483.71 Kg - m
PORCENTAJE DE IMPACTO (I%) 35.86 %
MOMENTO POR IMPACTO MI 1645.11 Kg - m
MOMENTO TOTAL DE DISEÑO 12292.58 Kg - m
MOMENTO ULTIMO DE DISEÑO 22189.56 Kg - m

CHEQUEO DE PERALTE EFECTIVO

ESFUERZO DE COMPRESION DEL CONCRETO fc=0.4f'c 84.00 Kg/cm2
ESFUERZO PERMISIBLE EN EL ACERO fs=0.5f'y 2100.00 Kg/cm2
RELACION ENTRE MODULOS DE ELASTICIDAD (n) 9.66
COEFICIENTE ADIMENCIONAL (K) 0.28
FACTOR ADIMENSIONAL (J) 0.91
PERALTE CHEQUEADO 34.02 cm.............. OK
DISTANCIA DEL BORDE AL CENTRO DEL FIERRO (d) 30.00 cm
REFUERZO PRINCIPAL POR CARGAS DE SERVICIO
As 21.51 cm2
REFUERZO PRINCIPAL POR ROTURA
Asumir un valor para (a) 5.0225
As 21.355 cm2
a 5.025 .................... OK

ASUMIMOS COMO REFUERZO PRINCIPAL As 21.51 cm2

Diametro de fierro sugerido 3/4
Area de fierrro asumido 2.850
espaciamiento enter fierros 13 19.00
espaciamiento asumido 15
USAREMOS POR METRO DE LARGO As: Ф 3/4'' @ 15cm

CHEQUEO POR CUANTIA FALLA DUCTIL OK

ACERO DE REPARTCICION (Asr) 12.27 cm2 Asr suficiente

Diametro de fierro sugerido 3/4
Area de fierrro asumido 2.850
espaciamiento enter fierros 23 14.25
espaciamiento asumido 20
USAREMOS POR METRO DE ANCHO As: Ф 3/4'' @ 20cm

CHEQUEO POR CUANTIA FALLA DUCTIL OK

ACERO DE TEMPERATURA (Ast) 6.30 cm2 Ast suficiente

Diametro de fierro sugerido 5/8
Area de fierrro asumido 1.980
espaciamiento enter fierros 31 9.90
espaciamiento asumido 20
USAREMOS POR METRO DE ANCHO As: Ф 5/8'' @ 20cm

As: DISTRIBUCION
Ф 5/8'' @ 20cm DE ACERO

0.35

As: Ф 3/4'' @ 15cm As: Ф 3/4'' @ 20cm

1m de Largo
B) DISEÑO DE LA VIGA DE BORDE

DATOS
ANCHO 0.30 m
PERALTE 0.60 m
ALTO SARDINEL 0.25 m
ANCHO VEREDA 0.50
PESO RUEDA MAS PESADA (4P) 14515.00 Kg

0.30

0.25

0.60

METRADO DE CARGAS
PESO PROPIO DE LA VIGA 432 Kg/m
PESO PROPIO VEREDA 180 Kg/m
PESO BARANDA DE 80Kg/m a 100Kg/m 100 Kg/m
PESO TOTAL 712 Kg/m

CALCULO DE MOMENTOS ACTUANTES

MOMENTO POR CARGAS PERMANENTES 1802.25 Kg - m
ANCHO EFECTIVO DE LA LOSA (E) 1.489 m............... OK
P' 2143.13 Kg
MOMENTO POR SOBRE CARGA 2411.02 Kg - m
PORCENTAJE DE IMPACTO (I%) 35.86 %
MOMENTO POR IMPACTO MI 864.56 Kg - m
MOMENTO TOTAL DE DISEÑO 5077.84 Kg - m
MOMENTO ULTIMO DE DISEÑO 9454.23 Kg - m

CHEQUEO DE PERALTE EFECTIVO

ESFUERZO DE COMPRESION DEL CONCRETO fc=0.4f'c 84 Kg/cm2
ESFUERZO PERMISIBLE EN EL ACERO fs=0.5f'y 2100 Kg/cm2
RELACION ENTRE MODULOS DE ELASTICIDAD (n) 9.66
COEFICIENTE ADIMENCIONAL (K) 0.28
FACOTR ADIMENSIONAL (J) 0.91
PERALTE CHEQUEADO (metodo por servicio) 21.87 cm.............. OK
DISTANCIA DEL BORDE AL CENTRO DEL FIERRO (d) 55.00 cm

REFUERZO PRINCIPAL POR CARGAS DE SERVICIO

As 4.85 cm2
REFUERZO PRINCIPAL POR ROTURA
Asumir un valor para (a) 3.690
As 4.705 cm2
a 3.690 .................... SEGUIR TANTEANDO

ASUMIMOS COMO REFUERZO PRINCIPAL As 4.85 cm2

Diametro de fierro sugerido 3/4
Diametro de fierrro 1.91 cm
Numero de fierros 4 11.40 REFUERZO SUFICIENTE
b minimo necesario para colocar el fierro 23.28 cm ANCHO SUFICIENTE
USAREMOS As: 4 Ф 3/4''

VERIFICACION POR CORTANTE

CARGA MUERTA 1602.00 Kg
SOBRE CARGA 7258.00 Kg
CARGA POR IMPACTO 2177.40 Kg
CARGA ULTIMA 17640.48 Kg
 CORTANTE NOMINAL EN ROTURA 20753.50 Kg
CORTANTE RESISTENTE DEL CONCRETO 10771.80 Kg NECESITA ESTRIBOS
USANDO ESTRIBOS DE 3/8 ESPACIADOS 15.81 cm

0.30

As: 4 Ф 3/4''
0.60

Ф 1/2''
1 @ 0.05, 10 @ 0.10, R @ 0.20

C) DISEÑO DE ESTRIBOS

DATOS
F'c CONCRETO (Kg/cm2) 175
PESO ESPECIFICO DEL CONCRETO (t/m3) 2.40
PESO ESPECIFICO DEL SUELO DE FUNDACION(t/m3) 1.80
ANGULO DE FRICCCION INTERNA DEL SUELO DE FUND.(º) 35
ALTURA DE SOCAVACION (m) 0.90
PESO ESPECIFICO DEL MATERIA DE RELLENO (t/m3) 1.40
COTA RASANTE (m) 3849.00
COTA DE FONDO DE CAUCE (m) 3846.00
NIVEL DE AGUAS MINIMO NAMIN (m) 0.20
NIVEL DE AGUAS MAXIMO NAME (m) 1.20
ALTURA DE CIMENTACION (m) 0.70

REACCION del PUENTE(t) 6.87

REACCION POR SOBRE CARGA (t) 42.23 n = 1.32

b
h'

H
h

m G n d

DIMENSIONES
c = 0.50 m
b = 0.50 m
a = 0.40 m
H= 2.70 m
d = 0.70 m
m = 0.20 m
n = 0.30 m
h = 2.30 m
G = 1.20 m
B = 1.70 m
h' = 0.69 m
ANALISIS DE LA SECCION A - A

0.50

0.40

FUERZAS HORIZONTALES
C 0.27
EMPUJE 133.92 Kg
COMPONENTE HORIZONTAL (Eh) 123.73 Kg
COMPONENTE VERTICAL (Ev) 51.25 Kg
PUNTO DE APLICACIÓN 0.18 _m
FUERZAS VERTICALES DE ESTABILIDAD
P(Kg) X(m) M(Kg-m)
P 460.000 0.25 115.00
Ev 51.249 0.50 25.62
TOTAL 511.249 140.62

Xv 0.275 m
z 0.045 m
EXCENTRICIDAD (e) 0.020 m

CHEQUEOS DE LA SECCION A - A
COMPRESION Y TRACCION 3160.47 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 700000 Kg/m2........... OK
CHEQUEO AL VOLTEO 6.1 OK
CHEQUEO AL DESLIZAMIENTO 2.9 OK

ANALISIS DE LA SECCION B - B
a) estribo sin puente y con relleno sobre cargado

0.40

2.70 2.30

1.20

FUERZAS HORIZONTALES
C 0.27
EMPUJE 2077.65 Kg
COMPONENTE HORIZONTAL (Eh) 1919.50 Kg
COMPONENTE VERTICAL (Ev) 795.08 Kg
PUNTO DE APLICACIÓN 1.05 m
FUERZAS VERTICALES DE ESTABILIDAD
P(Kg) X(m) M(Kg-m)
P1 3105.0 0.95 2949.75
P2 2645.0 0.45 1190.25
P3 529.0 0.13 70.53
Ev 795.1 1.20 954.10
TOTAL 7074.1 5164.63

Xv 0.73 m
z 0.29 m
EXCENTRICIDAD (e) 0.16 m
CHEQUEOS DE LA SECCION
COMPRESION Y TRACCION 10471.41 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 700000 Kg/m2........... OK
CHEQUEO AL VOLTEO 2.6 OK
CHEQUEO AL DESLIZAMIENTO 2.6 OK

b) estribo con puente y con relleno sobre cargado

RAECCION DEL PUENTE POR METRO de ancho (R1) 572.81 Kg/m

FUERZA HORIZONTAL DE FRENADO (R2) 28.64 Kg/m
REAACION POR SOBRE CARGA (R3) 3519.12 Kg/m
FUERZAS VERTICALES DE ESTABILIDAD
P(Kg) X(m) M(Kg-m)
R1 572.8 0.45 257.77
R3 3519.1 0.45 1583.60
Estribo 7074.1 0.73 5164.63
TOTAL 11166.0 7006.00

X 0.63 m

FUERZAS HORIZONTALES
P(Kg) X(m) M(Kg-m)
Eh 1919.5 1.20 2303.40
R2 28.6 2.30 65.87
TOTAL 1948.1 2369.27

y 1.22 m
z 0.21 m
EXCENTRICIDAD (e) 0.18 m

CHEQUEOS DE LA SECCION B-B

COMPRESION Y TRACCION 17900.34 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 700000 Kg/m2........... OK
CHEQUEO AL VOLTEO 2.96 .................... OK
CHEQUEO AL DESLIZAMIENTO 4.0 .................... OK

ANALISIS DE LA SECCION C - C
a) estribo sin puente y con relleno sobre cargado

0.50

0.40

3.40
2.30
ELEVACION

CIMIENTO

0.70

1.70
FUERZAS HORIZONTALES
C 0.27
EMPUJE 3066.12 Kg
COMPONENTE HORIZONTAL (Eh) 2832.73 Kg
COMPONENTE VERTICAL (Ev) 1173.35 Kg
PUNTO DE APLICACIÓN 1.30 _m
FUERZAS VERTICALES DE ESTABILIDAD
P(Kg) X(m) M(Kg-m)
P1 3105.00 1.25 3881.25
P2 2645.00 0.75 1983.75
P3 529.00 0.33 176.33
P4 2737.00 0.85 2326.45
P5 1134.00 1.55 1757.70
Ev 1173.35 1.70 1994.70
TOTAL 11323.353 12120.18

Xv 1.07 m
z 0.32 m
EXCENTRICIDAD (e) 0.10 m

CHEQUEOS DE LA SECCION C-C

COMPRESION Y TRACCION 9103.29 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 700000 Kg/m2........... OK
CHEQUEO AL VOLTEO 3.3 .................... OK
CHEQUEO AL DESLIZAMIENTO 2.8 .................... OK

b) estribo con puente y con relleno sobre cargado

REACCION DEL PUENTE POR METRO de ancho (R1) 572.81 Kg/m

FUERZA HORIZONTAL DE FRENADO (R2) 52.17 Kg/m
REACION POR SOBRE CARGA (R3) 3519.12 Kg/m
FUERZAS VERTICALES DE ESTABILIDAD
P(Kg) X(m) M(Kg-m)
R1 572.8 0.75 429.61
R3 3519.1 0.75 2639.34
Estribo 11323.4 1.07 12120.18
TOTAL 15415.3 15189.13

X 0.99 m

FUERZAS HORIZONTALES
P(Kg) X(m) M(Kg-m)
Eh 2832.7 1.30 3671.80
R2 52.2 6.30 328.65
TOTAL 2884.9 4000.45

y 1.39 m
z 0.26 m
EXCENTRICIDAD (e) 0.12 m

CHEQUEOS DE LA SECCION C-C

COMPRESION Y TRACCION 13042.16 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 700000 Kg/m2........... OK
CHEQUEO AL VOLTEO 3.80 .................... OK
CHEQUEO AL DESLIZAMIENTO 3.74 .................... OK
D) DISEÑO DE ALAS DE ESTRIBOS

TALUD: 1:1

CALCULO DE LA LONGITUD DEL ALA

DIBUJAR EL ANTERIOR DIBUJO A ESCALA
MEDIR UNA DISTANCIA "CD" CUALQUIERA QUE PUEDE SER LA LONGITUD DEL ALA 2m
SUBIR LA PROYECCION DEL PUNTO "D"
MEDIR "DE" (PROYECCION HORIZONTAL DE LA LONGITUD DEL ALA) 1.2 m
REDONDEAR EL VALOR MEDIDO DE "CD" (LONGITUD DEL ALA) 2.00 m
MEDIR " D' D'' " (ALTURA DE ELEVACION DEL ALA) 1.80 m
EL ANGULO DE INCLINACION DEL ALA DEBE SER 45º

DIMENSIONAMIENTO DEL ALA

COLOCAR UN VALOR PARA "a" 0.6 m
COLOCAR UN VALOR PARA "m" 0.2 m
COLOCAR UN VALOR PARA "n" 0.3 m
ALTURA DE LA ELEVACION DEL ALA "h" 1.80 m
ALTURA DE CIMENTACION 0.70 m
ALTURA TOTAL DEL ALA "H" 2.50 m
BASE DE LA ELEVACION "b " 0.8 m
BASETOTAL "b' " 1.3 m

FUERZAS HORIZONTALES
C 0.27
EMPUJE 612.36 Kg
COMPONENTE HORIZONTAL (Eh) 565.75 Kg
COMPONENTE VERTICAL (Ev) 234.34 Kg
PUNTO DE APLICACIÓN 0.60 m
FUERZAS VERTICALES DE ESTABILIDAD
PESO PROPIO 3024.00 kg/m
PUNTO DE APLICACIÓN 0.45 m
VALOR DE X 0.11 m
EXCENTRICIDAD (e) 0.06 m

CHEQUEOS DE LA SECCION DEL CUERPO

COMPRESION Y TRACCION 6053.06 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 70000 Kg/m2........... OK
CHEQUEO AL VOLTEO 4.0 .................... OK
CHEQUEO AL DESLIZAMIENTO 3.7 .................... OK

CHEQUEOS EN LA CIMENTACION
FUERZA HORIZONTAL
C 0.27
EMPUJE 1181.25 Kg/m
COMPONENTE HORIZONTAL (Eh) 1091.33 Kg
COMPONENTE VERTICAL (Ev) 452.04 Kg
PUNTO DE APLIZACION 0.83 m

FUERZAS VERTICALES DE ESTABILIDAD

PESO DE LA ELEVACION 3024.00 Kg/m
PESO PROPIO DE LA CIMENTACION 2184.00 Kg/m
PESO TOTAL 5208.00 Kg/m
PUNTO DE APLICACIÓN 0.53 m
VALOR DE X 0.17 m
EXCENTRICIDAD (e) 0.29 m

CHEQUEOS DE LA SECCION DE CIMENTACION

COMPRESION Y TRACCION 10225.75 Kg/m2
ESFUERZO DE TRABAJO DEL CONCRETO 70000 Kg/m2........... OK
CHEQUEO AL VOLTEO 3.0 .................... OK
CHEQUEO AL DESLIZAMIENTO 3.3 .................... OK
 METRADO DE SUPER ESTRUCTURA DE PONTON LOSA
DESCRIPCION NUMERO ANCHO ALTURA LONGITUD SUBTOTAL TOTAL
CONCRETO f'c = 210 Kg/cm2 20.52
LOSA 1.00 12.00 0.35 4.50 18.90
VIGA DE BORDE 2.00 0.30 0.60 4.50 1.62
VEREDA 0.00 0.50 0.25 4.50 0.00

ENCOFRADO Y DESENCOFRADO 64.35

LOSA 1.00 12.00 0.00 4.50 54.00
VIGA DE BORDE
BASE 2.00 0.30 0.00 4.50 2.70
COSTADOS EXTERIORES 2.00 0.00 0.60 4.50 5.40
COSTADOS INTERIORES 2.00 0.00 0.25 4.50 2.25
VEREDA
BASE 0.00 0.50 0.00 4.50 0.00
COSTADOS EXTERIORES 0.00 0.00 0.25 4.50 0.00

ACERO f'y = 4200 Kg/cm2 Ф LONGITUD @ ó Nº Nº BARRAS LONG. TOTAL PESO Kg/m
LOSA
ACERO PRINCIPAL 3/4 4.50 0.15 80.00 360.00 804.60
ACERO DE REPARTCION 3/4 12.50 0.20 23.00 287.50 642.56
ACERO DE TEMPERATURA LONG. 5/8 4.50 0.20 60.00 270.00 419.04
ACERO DE TEMPERATURA TRANSV. 5/8 12.50 0.20 23.00 287.50 446.20

VIGA DE BORDE
REFUERZO SUPERIOR 3/4 4.90 4.00 4.00 19.60 43.81
REFUERZO INFERIOR 3/4 4.90 4.00 4.00 19.60 43.81
ESTRIBOS 1/2 1.60 50.00 50.00 80.00 79.44

PESO TOTAL DE ACERO SUPER ESTRUCTURA Kg 2479.45

METRADO DE SUB ESTRUCTURA DE ESTRIBO

DESCRIPCION NUMERO ANCHO ALTURA LONGITUD SUBTOTAL TOTAL
CONCRETO f'c = 175 Kg/cm2 + 70% PG 107.56
ESTRIBOS
Sección A - A 2.00 0.50 0.40 12.00 4.80
Sección B - B 2.00 1.20 2.30 12.00 66.24
Cimiento 2.00 1.70 0.70 12.00 28.56

ALAS
Elevación 2.00 0.60 1.80 2.00 4.32
Cimiento 2.00 1.30 0.70 2.00 3.64

ENCOFRADO Y DESENCOFRADO 169.88

ESTRIBOS 2.00 12.00 2.30 0.00 55.20
2.00 12.00 2.31 0.00 55.48
Cimientos 4.00 12.00 0.70 0.00 33.60

ALAS 4.00 2.00 2.50 0.00 20.00

Cimientos 4.00 2.00 0.70 0.00 5.60
