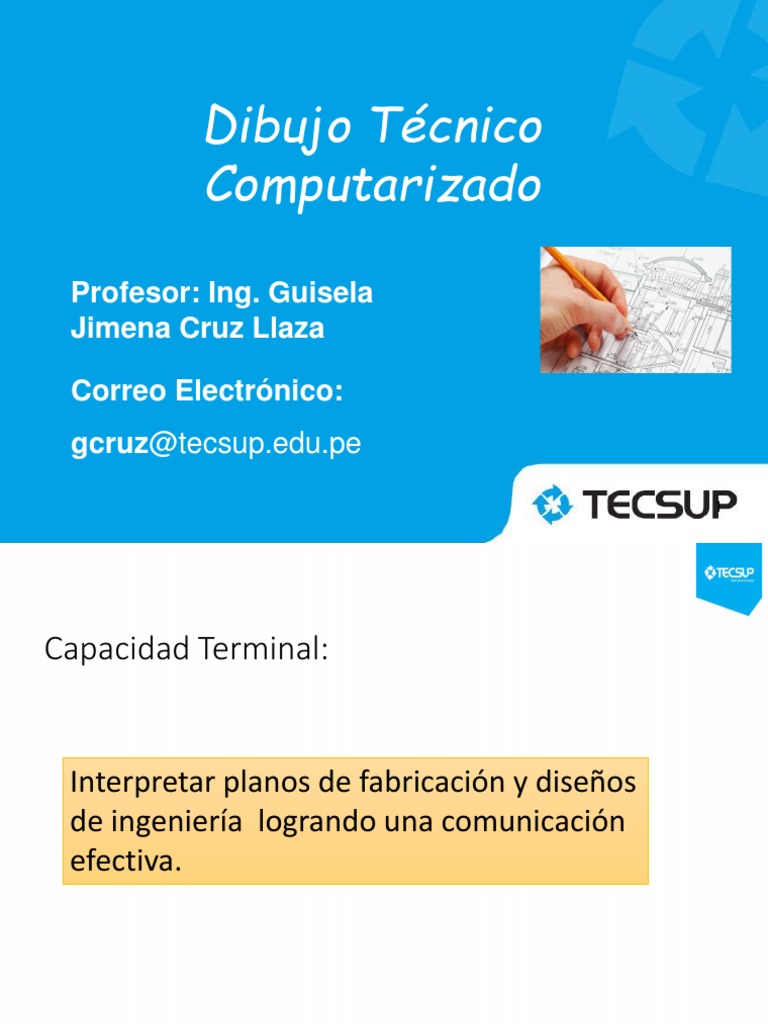

Dibujo Técnico

Computarizado

Profesor: Ing. Guisela

Jimena Cruz Llaza

Correo Electrónico:
gcruz@tecsup.edu.pe

1
Capacidad Terminal:

Interpretar planos de fabricación y diseños

de ingeniería logrando una comunicación
efectiva.
Capacidad Terminal de la Sesión:

Definir la terminología utilizada en dibujo y

diseño de ingeniería.
Elaborar construcciones geométricas utilizando
instrumentos de dibujo.
METODOLOGÍA
Indicaciones Generales:
▪ Tolerancia a clases 10 minutos.
▪ En la parte Teórica del curso los instrumentos de dibujo que se
utilizan son:
-Lápices: HB o F; 2H o 3H; juego de escuadras; borrador de lápiz;
compás simple; regla y hojas bond.
▪ Las tareas encargadas se presentan como fecha límite de
acuerdo a lo programado, únicamente por CANVAS.
▪ No se evaluarán las tareas presentadas fuera de fecha y/o por
algún otro medio que no sea CANVAS, incluido correo.
▪ No hay recuperación de tareas no presentadas.
▪ Cada archivo debe estar identificado con la inicial de su
nombre, apellido y grupo. Ejemplo:

Tarea 1– JPérez – GA o B.pdf

Introducción al Dibujo y Diseño
Industrial.

UNIDAD I
Hoy en día, se están utilizando
programas de diseño en el
computador para el dibujo
técnico, con ello se obtiene
recreaciones virtuales en 3D,
que si bien representan los
objetos en verdadera magnitud
y forma, también conlleva una
fuerte carga de sugerencia
para el espectador.
 TIPOS DE LÁPIZ
Duros Semi - Duros

Se utilizan para trabajos Se utilizan para dibujo

de alta precisión; como el general y dibujo mecánico.
técnico y el topográfico.
Blandos

Se utilizan para dibujo

artístico y bosquejos.
 TIPOS DE LÍNEA
Tipo Línea Descripción Aplicaciones Sistema

A Continua gruesa A1 Contornos vistos. ANSI

(recta o curvas) A2 Aristas visibles ISO

B1 Líneas ficticias vistas

B2 Líneas de cota.
B3 Línea de proyección. ANSI
Continua fina
B B4 Líneas de referencia.
B4 Rayados ISO
B6 Contornos de secciones abatidas
(giradas).
B7 Ejes cortos.
Línea continua (a C1 Limites de vistas o cortes parciales ANSI
C mano alzada) o interrumpidas, cortes cuando el
límite no es un eje. ISO

Línea continua fina D1 Limites de vistas parciales o ANSI

D recta con zig-zag. secciones, cortes cuando el límite
no es un eje. ISO

Línea de ANSI
E segmentos. E1 Contornos no visibles (ocultos)
E2 Aristas ocultas. ISO
Tipo Línea Descripción Aplicaciones Sistema

Línea de segmentos G1 Línea de revolución.

F cortos y largos G2Trazos de planos de ANSI
alternados. simetría.
G3 Trayectorias. ISO
Línea de segmentos
cortos y largos
G alternados y gruesos en H1 Trazos de plano de corte. ISO
los extremos y en los
cambios de dirección.
Línea de segmentos.
Línea de segmentos
H largos y segmentos J1 Indicación de líneas o superficies ANSI
cortos dobles alternados que son objeto de especificaciones
particulares.

Línea de segmentos Contorno de partes adyacentes.

largos y segmentos
I cortos dobles alternados
Posiciones intermedias y extremas de ANSI
partes móviles. ISO
Líneas de centro de gravedad.
Líneas que muestran la posición de
herramienta para referencia.
TRATAMIENTO DE LÍNEAS DE CONTORNO INVISIBLE

16
TAREA
 BIBLIOGRAFÍA:

1Bachmann, Albert . (1979). Dibujo técnico. Barcelona: Labor. (604.2/B13)

2
3Giesecke, Frederick E. (1979). Dibujo técnico. México D.F.: Limusa. (604.2/G44).
4
5GTZ. (1981). Dibujo técnico metal 1. Curso básico con pruebas. Eschborn: GTZ. (604.2/M/1)
6
7GTZ. (1985). Dibujo técnico metal 2. Curso superior con pruebas. Eschborn: GTZ. (604.2/M/2)
8
9Jensen, Cecil. (2004). Dibujo y diseño en ingeniería. México D.F.: McGraw-Hill. (620.004/J39)
10
11Sánchez Quispe, Ismael. (1991). Dibujo técnico. Lima: Vultecsa. (604.2/S21)
12
13Spencer, Henry Cecil. (2003). Dibujo técnico. México D.F.: Alfaomega.
