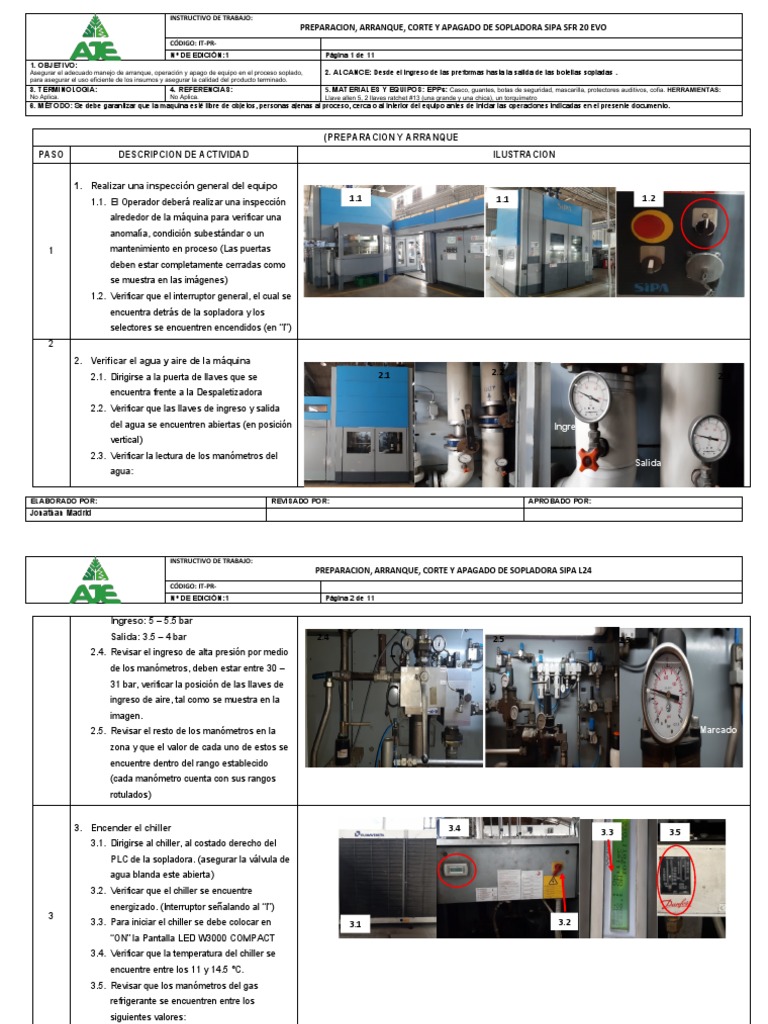

INSTRUCTIVO DE TRABAJO:

PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA SFR 20 EVO

CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 1 de 11
1. OBJETIVO:
Asegurar el adecuado manejo de arranque, operación y apago de equipo en el proceso soplado, 2. ALCANCE: Desde el ingreso de las preformas hasta la salida de las botellas sopladas .
para asegurar el uso eficiente de los insumos y asegurar la calidad del producto terminado.
3. TERMINOLOGIA: 4. REFERENCIAS: 5. MATERIALES Y EQUIPOS: EPPs: Casco, guantes, botas de seguridad, mascarilla, protectores auditivos, cofia. HERRAMIENTAS:
No Aplica. No Aplica. Llave allen 5, 2 llaves ratchet #13 (una grande y una chica), un torquímetro
6. MÉTODO: Se debe garantizar que la maquina esté libre de objetos, personas ajenas al proceso, cerca o al interior del equipo antes de iniciar las operaciones indicadas en el presente documento.

(PREPARACION Y ARRANQUE
PASO DESCRIPCION DE ACTIVIDAD ILUSTRACION

1. Realizar una inspección general del equipo

1.1. El Operador deberá realizar una inspección 1.1 1.1 1.2
alrededor de la máquina para verificar una
anomalía, condición subestándar o un
1 mantenimiento en proceso (Las puertas
deben estar completamente cerradas como
se muestra en las imágenes)
1.2. Verificar que el interruptor general, el cual se
encuentra detrás de la sopladora y los
selectores se encuentren encendidos (en “I”)
2
2. Verificar el agua y aire de la máquina
2.1. Dirigirse a la puerta de llaves que se 2.1 2.2 2.3
encuentra frente a la Despaletizadora
2.2. Verificar que las llaves de ingreso y salida
del agua se encuentren abiertas (en posición Ingreso
vertical)
2.3. Verificar la lectura de los manómetros del
Salida
agua:

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 2 de 11

Ingreso: 5 – 5.5 bar

Salida: 3.5 – 4 bar 2.4 2.5 2.5
2.4. Revisar el ingreso de alta presión por medio
de los manómetros, deben estar entre 30 –
31 bar, verificar la posición de las llaves de
ingreso de aire, tal como se muestra en la
imagen.
2.5. Revisar el resto de los manómetros en la Marcado
zona y que el valor de cada uno de estos se
encuentre dentro del rango establecido
(cada manómetro cuenta con sus rangos
rotulados)

3. Encender el chiller 3.4 3.3 3.5

3.1. Dirigirse al chiller, al costado derecho del
PLC de la sopladora. (asegurar la válvula de
agua blanda este abierta)
3.2. Verificar que el chiller se encuentre
energizado. (Interruptor señalando al “I”)
3
3.3. Para iniciar el chiller se debe colocar en 3.1 3.2
“ON” la Pantalla LED W3000 COMPACT
3.4. Verificar que la temperatura del chiller se
encuentre entre los 11 y 14.5 °C.
3.5. Revisar que los manómetros del gas
refrigerante se encuentren entre los
siguientes valores:

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 3 de 11

Alta: 24 – 26 bar
Baja: 4 – 5 bar

4. Preparar la máquina para el arranque 4.1

4.1. Colocar la máquina en manual presionando
el botón mostrado hasta que se ponga de
4.2
color blanco
4.2. Ingresar a la sección “Sopladora”, ubicada
en el menú principal

5. Reiniciar las alarmas 5.1

5.1. Ingresar a la sección alarmas, la cual se
encuentra en la parte inferior derecha de la
pantalla
5.2. Reiniciar las alarmas presentes en el equipo

5
5.2

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 4 de 11

6. Abastecer la tolva de preformas 6.1 6.3 6.4 6.5

6.1. Con la ayuda del transpaleta, llevar una de
las cajas de preformas al lado de la tolva,
verificar que la tapa de la tolva de preforma
este abierta, abrir con el botón Verde.
6.2. Verificar que la tolva se encuentre en modo
manual.
6.3. Subir la puerta completamente, presionando
el botón mostrado
6.4. Abrir la caja y bolsa de preformas y situarla 6.2

6 dentro de la máquina
6.5. Cerrar la puerta de la tolva presionando el 6.6 6.7 6.8
botón
6.6. Subir la caja manteniendo presionado el
botón seleccionado
6.7. Subir al equipo y jalar la bolsa para evitar
desperdicios y permitir que cada una de las
preformas sean utilizadas
6.8. Bajar el contenedor de preformas vacío y
retirarlo de la máquina

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 5 de 11

7.1.1
7. Arrancar la máquina
7.1. Ingresar a la opción habilitar función,
seguidamente, habilitar la opción para que el 7.2.1
7
equipo pueda girar (debe estar en naranja)
7.1.2
7.2. Colocar la máquina en automático y
encenderla 7.2.2

8.1
8. Verificar la correcta receta
8.1. En el menú principal, asegurarse de que la
8
receta mostrada sea la correcta: “Agua Cielo
625 ml”

9
9. Realizar la prueba de soplado
9.1. Detener la máquina y colocarla en manual
9.2. Ir a la opción de habilitar función, ubicado en
la parte inferior derecha del monitor y
9.1. 9.1. 9.2.1
preparar la máquina para la prueba. 9.2.2 9.2.3 9.3

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 6 de 11

Además, en la misma sección, colocar la

opción para rechazar las preformas
sopladas (debe estar de color naranja)
9.3. Dirigirse a la sección de “Tolva carga”,
ubicada en el menú principal
9.4. Colocar 20 preformas para la prueba en la
casilla seleccionada para que todos los
9.4 9.5
moldes puedan trabajar
9.5. Seleccionar el ícono mostrado para activar
la opción para abastecer la sopladora con un
número determinado de preformas (Debe
estar de color naranja)
9.6. Encender el equipo y colocarlo en
automático 9.6.1 9.6.2
9.7. Empezar la prueba mandando las preformas
una vez que la máquina tenga la velocidad
adecuada
9.7
9.8. Verificar que el soplado de las preformas se
esté realizando correctamente,
inspeccionando las botellas sopladas 9.8

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 7 de 11

10.2
10. Iniciar la producción 10.1
10.1. Ir a la sección de habilitar función 10.3 10.4
10.2. Desactivar el rechazo de las
preformas sopladas haciendo click en la
casilla resaltada (debe quedar transparente)
10.3. Dirigirse a la sección “Tolva carga”
10.4. Llenar las preformas por intervalos de
10.5.1 10.5.2
10, 20 y 50, colocando el número en la
casilla seleccionada
10 10.5. Encender la sopladora y colocarla en 10.7
automático 10.6
10.6. Abastecer la sopladora con las
preformas. colocando un nuevo intervalo, y
abastecer la sopladora de preformas
nuevamente
10.7. Si todo salió bien en el llenado y
soplado por intervalos, colocar la máquina
en llenado de corrido, desactivando la
opción de los intervalos
10.8. Empezar producción continua

CORTE DE PRODUCCIÓN

PASO DESCRIPCION DE ACTIVIDAD ILUSTRACION

1. Cortar el ingreso de preformas
1
(Para corte fin de semana)
ELABORADO POR: REVISADO POR: APROBADO POR:
Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 8 de 11

1.1

1.1. Una vez terminado el programa, cortar el 1.2.1

ingreso de preformas con el botón mostrado
1.2.2
1.2. Detener la máquina y colocarla en manual

2. Reiniciar las alarmas

2.1 2.2
2.1. Ingresar a la sección alarmas, la cual se
2 encuentra en la parte inferior derecha de la
pantalla

2.2. Reiniciar las alarmas presentes en el equipo

3.1 3.2 3.3

3. Retirar las preformas de la tolva
3.1. Dirigirse a la sección “Tolva carga” en el
menú principal
3.2. Activar la opción para retirar las preformas
de la tolva
3.3. Dirigirse a la tolva y retirar la tapa del
elevador de preformas. La tapa cuenta con
unas manijas que se desajustan girando en 3.3
3 sentido antihorario
3.4. Colocar un recipiente para recibir todas las
preformas que van a ser retiradas
3.5. Retirar las preformas haciendo uso del 3.5 3.5 3.6
3.6. Revisar la sección antes de la subida de las
preformas
3.7. Todas las preformas retiradas deben ser
colocada en uno de los recipientes donde
fueron recibidas para luego ser envuelto

ELABORADO POR: REVISADO POR: APROBADO POR:

Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 9 de 11

4. Retirar las preformas contenidas en la

sopladora 4.1 4.2 4.3
4.1. Dirigirse a la sección “Tolva carga” en el
menú principal
4.2. Activar la opción para retirar las preformas
que se encuentran a la entrada de la
sopladora
4.4.1
4.3. Colocar un recipiente donde puedan caer las
preformas
4.4. Encender la máquina y colocarla en
automático, la máquina empezará a expulsar
las preformas y se detendrá
automáticamente. Una vez detenida, colocar
4.4.1 4.6.1
el equipo en manual
4.5. Desactivar la opción para expulsar las
preformas por medio del panel, repitiendo el
paso 6.2
4.6. Detener el equipo una vez se hayan 4.6.2
expulsado las preformas y colocar la
máquina en manual
5. Limpiar la máquina
5.1. Girar la llave “By pass frenos” para poder
desbloquear la puerta de la sopladora
5.2. Recoger todas las preformas o botellas que
se encuentren en el suelo
5.3. Cerrar y bloquear la puerta nuevamente
girando la llave (Paso 7.1)
ELABORADO POR: REVISADO POR: APROBADO POR:
Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 10 de 11

5.1

5.4. Recoger las preformas y botellas que se

encuentren en el piso de la instalación o
cerca a la máquina
5.5. Desechar todas las botellas y/o preformas
recogidas

APAGADO DE MAQUINA
PASO DESCRIPCION DE ACTIVIDAD ILUSTRACION

1. Apagar el chiller

1 1.1. Apagar el chiller cambiando (de ON a OFF)

en la pantalla.

1.1
2 2. Apagar la pantalla de la sopladora
2.1. Ingresar a la sección “Información máquina”
ELABORADO POR: REVISADO POR: APROBADO POR:
Jonathan Madrid
 INSTRUCTIVO DE TRABAJO:
PREPARACION, ARRANQUE, CORTE Y APAGADO DE SOPLADORA SIPA L24
CÓDIGO: IT-PR-
Nº DE EDICIÓN:1 Página 11 de 11

desde el menú principal

2.2. Seleccionar el signo de Windows, el cual se
encuentra en la parte inferior izquierda del 2.1 2.2 2.3
monitor
2.3. Presionar el ícono de apagado
