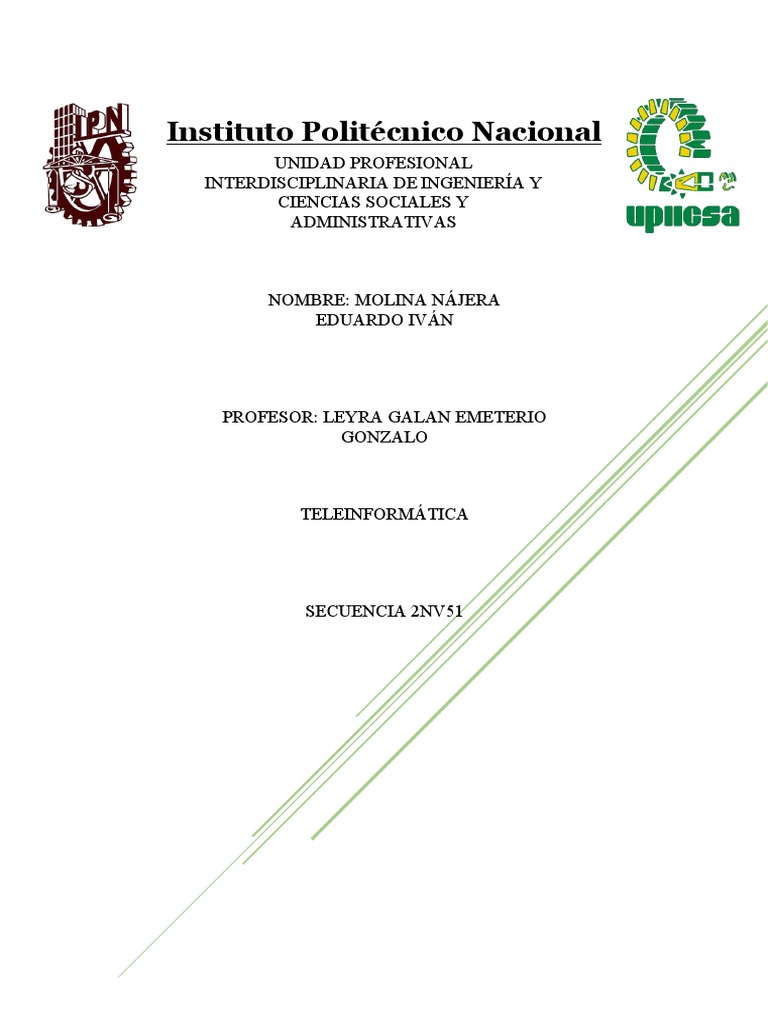

Instituto Politécnico Nacional

UNIDAD PROFESIONAL
INTERDISCIPLINARIA DE INGENIERÍA Y
CIENCIAS SOCIALES Y
ADMINISTRATIVAS

NOMBRE: MOLINA NÁJERA

EDUARDO IVÁN

PROFESOR: LEYRA GALAN EMETERIO

GONZALO

TELEINFORMÁTICA

SECUENCIA 2NV51
 MEDIOS DE TRANSMISIÓN.
El medio de transmisión es el camino físico entre el transmisor y el receptor.
Cualquier medio físico que pueda transportar información en forma de señales
electromagnéticas se puede utilizar en las redes de datos como un medio de
transmisión.
El medio físico puede condicionar la distancia, velocidad de transferencia, topología
y el método de acceso.
Los principales medios de transmisión pueden ser:
● Guiados, cuando las ondas se transmiten confinándolas a lo largo de un
camino (medio) físico, como por ejemplo un cable.
● No guiados (inalámbricos), la propagación de la señal se hace a través del
aire, el mar o el espacio.
Los principales medios guiados emplean cobre y fibra óptica, ejemplos son:
● El par trenzado
● El cable coaxial
● El cable de fibra óptica
Los principales medios no guiados son los enlaces radios y microondas para redes
inalámbricas.

Los factores que influyen en la selección del medio de transmisión son los
siguientes:
● Ancho de banda: es el espectro de frecuencia que el medio puede transmitir.
El ancho de banda es función del tipo de cable y de su longitud.
● Longitud. Cada arquitectura y tipo de cable tiene definida las distancias
máximas utilizables.
● Fiabilidad en la transferencia. Determina la calidad de la transmisión. Se
evalúa en porcentaje de errores por número de bits transmitidos.
● Aplicación: Tipo de instalación para el que es más adecuado, así como la
distancia que puede cubrir con facilidad.
● Restricciones de aplicación: Las condiciones en que se ha de evitar el medio.
● Topología: Las topologías que usan el cable.
● Vulnerabilidad de la red.
● Posibilidad de interferencias
● Coste del medio.
● Facilidad y costes de instalación. Puede exceder al del costo del cable.
● Seguridad. Grado de dificultad con que se las señales transportadas pueden
ser intervenidas.

1
 MEDIOS GUIADOS.

Medios de transmisión guiados o alámbricos. Se conoce como medios guiados a

aquellos que utilizan unos componentes físicos y sólidos para la transmisión de
datos. También conocidos como medios de transmisión por cable.

PAR TRENZADO.

Este consiste en dos alambres de cobre aislados, en general de 1 mm de espesor.

Los alambres se entrelazan en forma helicoidal, como en una molécula de DNA. La
forma trenzada del cable se usa para reducir la interferencia eléctrica con respecto a
los pares cercanos que se encuentran a su alrededor. Los pares trenzados se
pueden emplear tanto para transmisión analógica como digital, y su ancho de banda
depende del calibre del alambre y de la distancia que recorre; en muchos casos
pueden obtenerse transmisiones de varios megabits, en distancias de pocos
kilómetros. Debido a su adecuado comportamiento y bajo costo, los pares trenzados
se emplean ampliamente y es probable que se presencia permanezca por muchos
años.
Todos los cables del multipar están trenzados entre sí con el objeto de mejorar la
resistencia de todo el grupo hacia diferentes tipos de interferencia electromagnética
externa. Por esta razón surge la necesidad de poder definir colores para los mismos
que permitan al final de cada grupo de cables conocer qué cable va con cuál otro.
Los colores del aislante están normalizados a fin de su manipulación por grandes
cantidades. Para Redes Locales los colores estandarizados son:

● Naranja/Blanco - Naranja
● Verde/Blanco - Verde
● Blanco/Azul - Azul
● Blanco/Marrón - Marrón

Los cables, una vez fabricados unitariamente y aislados, se trenzan de a pares de

acuerdo al color de cada uno de ellos; aun así, estos se vuelven a unir a otros
formando estructuras mayores: los pares se agrupan en subgrupos, los subgrupos
se agrupan en grupos, los grupos se agrupan en superunidades, y las
superunidades se agrupan en el denominado cable.
De esta forma se van uniendo los cables hasta llegar a capacidades de 2200 pares;
un cable normalmente está compuesto por 22 superunidades; cada subunidad está
compuesta por 12 pares aproximadamente; este valor es el mismo para las
unidades menores. Los cables telefónicos pueden ser armados de 6, 10, 18, 20, 30,
50, 80, 100, 150, 200, 300, 400, 600, 900, 1200, 1500, 1800 ó 2200 pares.

2
 CABLE COAXIAL.

El cable coaxial consta de un alambre de cobre duro en su parte central, es decir,

que constituye el núcleo, el cual se encuentra rodeado por un material aislante. Este
material aislante está rodeado por un conductor cilíndrico que frecuentemente se
presenta como una malla de tejido trenzado. El conductor externo está cubierto por
una capa de plástico protector.
La construcción del cable coaxial produce una buena combinación y un gran ancho
de banda y una excelente inmunidad al ruido. El ancho de banda que se puede
obtener depende de la longitud del cable; para cables de 1 km, por ejemplo, es
factible obtener velocidades de datos de hasta 10 Mbps, y en cables de longitudes
menores, es posible obtener velocidades superiores. Se pueden utilizar cables con
mayor longitud, pero se obtienen velocidades muy bajas. Los cables coaxiales se
emplean ampliamente en redes de área local y para transmisiones de largas
distancia del sistema telefónico.

TIPOS DE CABLE COAXIAL:

● THICK: (grueso). Este cable se conoce normalmente como "cable amarillo",
fue el cable coaxial usado en la mayoría de las redes. Su capacidad en
términos de velocidad y distancia es grande, pero el coste del cableado es
alto y su grosor no permite su utilización en canalizaciones con demasiados
cables. Este cable es empleado en las redes de área local conformando con
la norma 10 Base 2.
● THIN: (fino). Este cable se empezó a emplear para reducir el coste de
cableado de las redes. Su limitación está en la distancia máxima que puede
alcanzar un tramo de red sin regeneración de la señal. Sin embargo, el cable
es mucho más barato y fino que el thick y, por lo tanto, solventa algunas de
las desventajas del cable grueso. Este cable es empleado en las redes de
área local conformando con la norma 10 Base 5.

MODELOS DE CABLE COAXIAL

● Cable estándar Ethernet, de tipo especial conforme a las normas IEEE 802.3
10 BASE 5. Se denomina también cable coaxial "grueso", y tiene una
impedancia de 50 Ohmios. El conector que utiliza es del tipo "N".
● Cable coaxial Ethernet delgado, denominado también RG 58, con una
impedancia de 50 Ohmios. El conector utilizado es del tipo BNC.
● Cable coaxial del tipo RG 62, con una impedancia de 93 Ohmios. Es el cable
estándar utilizado en la gama de equipos 3270 de IBM, y tambien en la red
ARCNET. Usa un conector BNC.
● Cable coaxial del tipo RG 59, con una impedancia de 75 Ohmios. Este tipo de
cable lo utiliza, en versión doble, la red WANGNET, y dispone de conectores
DNC y TNC.
● Tambien están los llamados "TWINAXIAL" que en realidad son 2 hilos de
cobre por un solo conducto.

3
 EJEMPLOS PAR TRENZADO:

Un ejemplo de par trenzado es el sistema de telefonía, ya que la mayoría de

aparatos se conectan a la central telefónica por medio de un par trenzado.
Actualmente, se han convertido en un estándar en el ámbito de las redes LAN como
medio de transmisión en las redes de acceso a usuarios (típicamente cables de 2 ó
4 pares trenzados). A pesar de que las propiedades de transmisión de cables de par
trenzado son inferiores, y en especial la sensibilidad ante perturbaciones extremas,
a las del cable coaxial, su gran adopción se debe al costo, su flexibilidad y facilidad
de instalación, así como las mejoras tecnológicas constantes introducidas en
enlaces de mayor velocidad, longitud, etc.
En telefonía, es común encontrar dentro de las conexiones grandes cables
telefónicos compuestos por cantidades de pares trenzados, aunque perfectamente
identificables unos de otros a partir de la normalización de los mismos.

EJEMPLOS CABLE COAXIAL:

Originalmente, fue el cable más utilizado en las redes locales debido a su alta
capacidad y resistencia a las interferencias, pero en la actualidad su uso está en
declive.
Su mayor defecto es su grosor, el cual limita su utilización en pequeños conductos
eléctricos y en ángulos muy agudos.
El ejemplo más usual de este tipo de cables es el coaxial de televisión.
