Desarrollo:

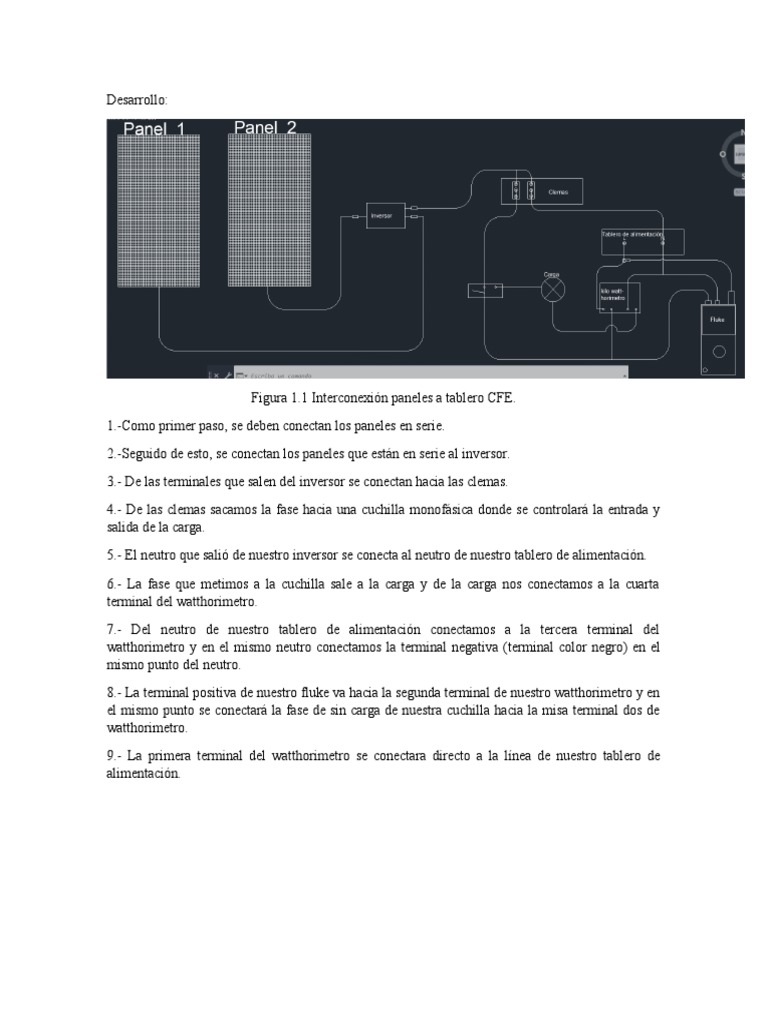

Figura 1.1 Interconexión paneles a tablero CFE.
1.-Como primer paso, se deben conectan los paneles en serie.
2.-Seguido de esto, se conectan los paneles que están en serie al inversor.
3.- De las terminales que salen del inversor se conectan hacia las clemas.
4.- De las clemas sacamos la fase hacia una cuchilla monofásica donde se controlará la entrada y
salida de la carga.
5.- El neutro que salió de nuestro inversor se conecta al neutro de nuestro tablero de alimentación.
6.- La fase que metimos a la cuchilla sale a la carga y de la carga nos conectamos a la cuarta
terminal del watthorimetro.
7.- Del neutro de nuestro tablero de alimentación conectamos a la tercera terminal del
watthorimetro y en el mismo neutro conectamos la terminal negativa (terminal color negro) en el
mismo punto del neutro.
8.- La terminal positiva de nuestro fluke va hacia la segunda terminal de nuestro watthorimetro y en
el mismo punto se conectará la fase de sin carga de nuestra cuchilla hacia la misa terminal dos de
watthorimetro.
9.- La primera terminal del watthorimetro se conectara directo a la línea de nuestro tablero de
alimentación.
Resultados y discusiones:
Imagen 1.1 Lectura del fluke con los paneles interconectados a nuestro tablero.
Imagen 1.2 Lectura del fluke con los paneles fuera.
Imagen 1.3 Armónicos producidos por interconexión.
Imagen 1.4 Desfase 180° con el sistema interconectado.
Tabla 1 Valores sin paneles.
P(W) Q(VAR) S(VA)
441 200 484
Tabla 2 Valores con paneles.
P(W) Q(VAR) S(VA)
-208 210 27
Gracias a los valores obtenidos se pudo comprobar que se tenía previsto que la hipótesis planteada
es correcta, la potencia reflejara valores negativos al momento en que los paneles entren al sistema,
dando por consecuencia la generación de armónicos que se pudieron observar en la pantalla del
analizador de redes y probador de calidad de la energía y esto se puede apreciar de mejor manera en
la imagen 1.3, también se pudo observar el desfase de 180° grados en el aparato ya mencionado.
Se puede observar el contraste del flujo de la potencia desde el suministrador del servicio eléctrico
en la tabla 1 y la tabla 2; en la tabla 1 se puede observar el suministro de potencia a la carga antes
de que entrara el sistema de generación fotovoltaico, esto se encuentra en el momento en que el
MPPT esta “viendo” la forma de la señal, amplitud y frecuencia para poder replicarla y conectar el
sistema que rige, cuando se replica la señal y entra el sistema interconectado se obtienen los valores
de la tabla 2, el signo negativo de la potencia activa P(W) hace ver que esta comenzando a ingresar
potencia a la red del suministrador; este signo se puede observar gracias a la configuración de la
sonda de corriente del analizador de redes, ya que la misma puede observar no solo la presencia de
campo magnético si no su dirección, lo cual hace apreciable que esta ingresando corriente al
sistema, yendo en sentido contrario al configurado, tomándolo como un flujo negativo, un ingreso
al sistema.
La potencia P suministrada al sistema se puede compensar simplemente con la potencia
suministrada por el sistema fotovoltaico llegando al punto de suministrarle potencia al sistema del
suministrador del servicio eléctrico, quedaría solamente compensar la potencia reactiva Q la cual
podría compensarse con un banco de capacitores especialmente diseñado para pequeñas potencias
reactivas. Disminuyo la potencia aparente que ingreso al sistema por el mismo asunto de la
orientación de la sonda y el flujo real de la corriente que ya fue comentado y tratado.
Conclusiones individuales:
Silva Martínez Aldo David: El análisis y aplicación del sistema interconectado de módulos de
celdas solares se torna de mucho interés. Un posible caso para estudiar seria encontrar las
caracterizaciones de todas las fuentes de energía renovable y combinarlas entre sí, hacer la misma
interconexión y generar un conjunto de sistemas por cada fuente de energía renovable que exista,
buscando las condiciones de estabilidad tanto para el sistema lineal, así como para el sistema no
lineal. Esto abriría un gran número de experimentos y aplicaciones.
La presente practica ayudo a comprobar la hipótesis del funcionamiento y utilidad de los sistemas
interconectados, pues se pudo observar de manera concisa y palpable que efectivamente se ingresa
potencia al sistema y ahí yace el beneficio de la interconexión de módulos de paneles solares al
sistema del suministrador de energía eléctrica; quedaría pendiente el método para disminuir la
potencia reactiva y el estudio del filtro de harmónicos, puesto que a pesar de ser mínimos raramente
son cero.
Observaciones:
Silva Martínez Aldo David: Un punto que seria interesante abordar y que seria bueno que se
pudiera tratar en futuras prácticas, es el diseño de módulos de cargas domésticas, aquí las cargas
que se usaron fueron lámparas incandescentes, las cuales, a pesar de ser una carga eléctrica
considerable (cercanas a 300 W) no son el único tipo de cargas presente en un hogar, oficina o
industria; seria interesante, por ejemplo, usar un motor de 175 W (1/2 HP) que puede representar
una bomba de agua pequeña o una lavadora a carga mínima o un sistema de aire lavado, ver la
interacción de cargar con el sistema puede resultar interesante para la experimentación, así como
sus resultados pueden acercarnos a como podemos compensar la energía de ciertas cargas con los
sistemas fotovoltaicos; un ejemplo recurrente son los módulos fotovoltaicos que se implementan en
los sistemas de aire acondicionado para compensar la carga de los condensadores y los
compresores; poder tener cargas de ese tipo ya sea diseñándolas o coordinándolas puede ser un
punto muy importante en los experimentos de este tipo.
Así también, cuando se aborden las demás fuentes de energías renovables seria interesante retomar
esta practica al casi finalizar el semestre y coordinar las fuentes con los sistemas fotovoltaicos y
crear sistemas autónomos; mixtos o aislados, que pudieran sacar toda una carga de la red o incluso
vender energía de manera prolongada o incluso permanentemente.
