U.D.

INSTALACIÓN Y CONFIGURACIÓN DE REDES DE COMUNICACIÓN

Ud. Instalación y Configuración de Redes de Comunicación

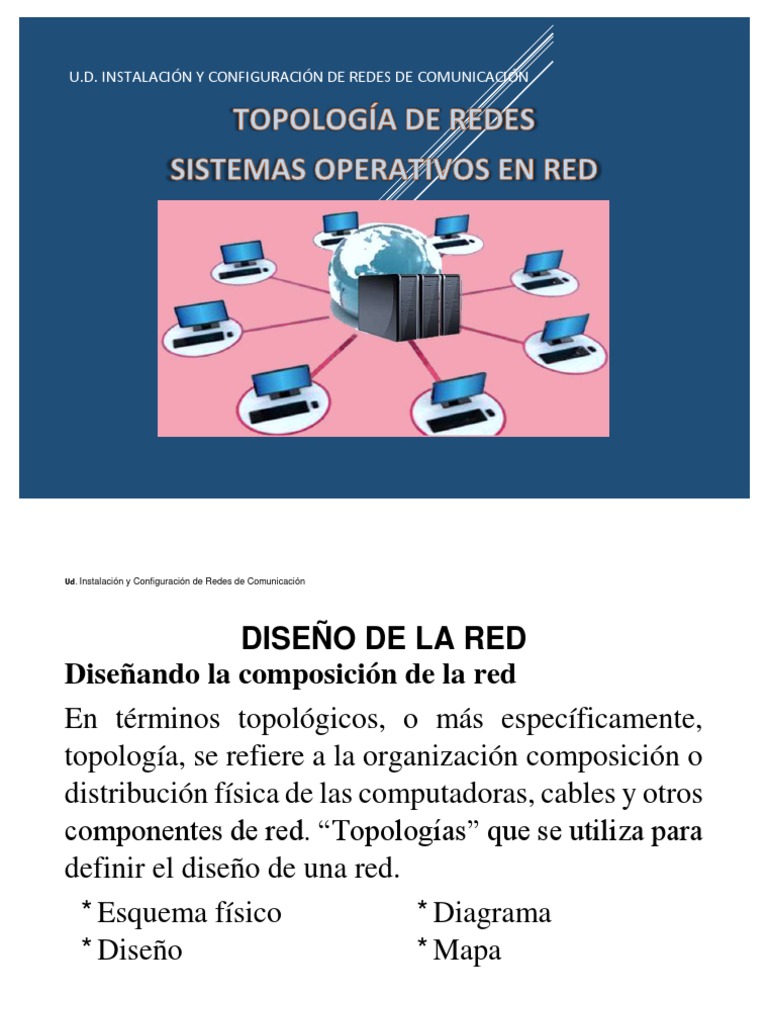

DISEÑO DE LA RED
Diseñando la composición de la red
En términos topológicos, o más específicamente,
topología, se refiere a la organización composición o
distribución física de las computadoras, cables y otros
componentes de red. “Topologías” que se utiliza para
definir el diseño de una red.
* Esquema físico * Diagrama
* Diseño * Mapa

1
Ing. Nélida Sonia Jihuallanca Ccoa
Una topología de red a sus capacidades. La
selección de una topología tendrá impacto sobre:
* El tipo de equipamiento que necesita la red.
* La capacidad del equipo.
* El crecimiento de la red.
* La forma de gestionar la red.
Ud. Instalación y Configuración de Redes de Comunicación

Tipos de Topologías:
* Bus * Árbol * Mixta
* Estrella * Malla
* Anillo * Doble anillo

1
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

TOPOLOGIA BUS:
La topología de bus es conocida
también como un bus “bus lineal”,
porque los equipos se conectan en línea
recta este es el método más simple y
más común de interconectar
computadores. Consiste en un simple
cable llamado trunk o troncal (también
backbone o segmento) que conecte
todos los computadores en la red a una única línea.
1
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Comunicación en el BUS:
Los computadores de una topología en bus se
comunican enviando datos a un computador en
particular, mandando estos datos en el cable en forma
de señales electrónicas, para comprender como se
comunican los computadores en el bus, en necesario
estar familiarizados con tres conceptos:
1. Envío de señal. 3. El terminador.
2. Rebote de la señal.

2
Ing. Nélida Sonia Jihuallanca Ccoa
TOPOLOGIA ESTRELLA:
En la topología estrella, reduce la posibilidad de fallo de red
conectando todos los nodos a un nodo central. Cuando se aplica
a una red este concentrador central reenvía todas las
transmisiones recibidas de cualquier nodo periférico a todos los
nodos periféricos de la red, algunas veces incluso al nodo que
lo envió. Todos los nodos periféricos se pueden comunicar con
Ud. Instalación y Configuración de Redes de Comunicación

los demás transmitiendo o recibiendo del nodo central

solamente. Un fallo en la línea de conexión de cualquier nodo
con el nodo central provocaría el aislamiento de ese nodo
respecto a los demás, pero el resto de sistemas permanecería
intacto. El tipo de concentrador hub se utiliza en esta topología,
aunque ya es muy obsoleto; se suele usar comúnmente un
switch.

1
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

TOPOLOGIA ANILLO:
Una red en anillo es una
topología de red en la que
cada estación tiene una única
conexión de entrada y otra
de salida. Cada estación
tiene un receptor y un
transmisor que hace la
función de traductor, pasando la señal a la siguiente
estación.

2
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

TOPOLOGIA ARBOL:
La red en árbol es una topología de red en la
que los nodos están colocados en forma de
árbol, es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene
un nodo central. En cambio, tiene un nodo de
enlace troncal, generalmente ocupado por un hub o switch, desde el
que se ramifican los demás nodos. Es una variación de la red en bus,
la falla de un nodo no implica interrupción en las comunicaciones.
Se comparte el mismo canal de comunicaciones.

3
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

TOPOLOGIA MALLA:
La topología de red mallada es una topología de red en la que cada
nodo está conectado a todos los nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por distintos caminos. Si la
red de malla está completamente conectada, no puede existir
absolutamente ninguna interrupción en las comunicaciones. Cada

4
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

servidor tiene sus propias conexiones con todos los demás

servidores. Las redes de malla son auto ruteables. La red puede
funcionar, incluso cuando un nodo desaparece o la conexión falla,
ya que el resto de los nodos evitan el paso por ese punto. En
consecuencia, la red malla, se transforma en una red muy confiable.

Topologia Hibrida o Mixta

5
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Topología híbrida: Las redes pueden utilizar diversas tipologías

para conectarse, como por ejemplo en estrella. La topología híbrida
es una de las más frecuentes y se deriva de la unión de varios tipos
de topologías de red, de aquí el nombre de híbridas. Ejemplos de
topologías híbridas serían: en árbol, estrella-estrella, bus-estrella,
etc.
Su implementación se debe a la complejidad de la solución de red,
o bien al aumento en el número de dispositivos, lo que hace
necesario establecer una topología de este tipo. Las topologías
híbridas tienen un costo muy elevado debido a su administración y
mantenimiento, ya que cuentan con segmentos de diferentes tipos,
lo que obliga a invertir en equipo adicional para lograr la
conectividad deseada.
6
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Sistemas operativos en red

Un sistema operativo es un programa o conjunto de programas de
un sistema informático que gestiona los recursos de hardware y
provee servicios a los programas de aplicación, ejecutándose en
modo privilegiado respecto de los restantes.
Una red de ordenadores no puede funcionar sin un sistema operativo
de red que permita compartir los recursos, información y las
funciones de los equipos de la red. Según el tipo de sistema
operativo de red, éste puede añadirse al propio sistema operativo del
equipo (por ejmplo, Netware de Novell) o integrarse con él (por
ejemplo, Windows NT y Apple Talk). La configuración más

7
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

adecuada será la que mejor se adapte a las necesidades y funciones

de la red.
IMPORTANTE:
Las funciones principales de un sistema operativo de red son:
Conectar los equipos, periféricos y demás dispositivos
de la red.
Coordinar las funciones de estos elementos.
Controlar el acceso a los datos y a los elementos.
El sistema operativo de red determina estos recursos, así como la
forma de compartirlos y acceder a ellos. Para determinar el sistema
operativo de red más adecuado, es necesario establecer en primer

8
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

lugar la arquitectura de la red, es decir, si va

a ser cliente/servidor o trabajo en grupo.
Esta decisión suele estar condicionada por el
tipo de seguridad que se requiere. Después
de identificar las necesidades de seguridad
de la red, hay que determinar los tipos de
interoperabilidad necesaria en la red.
¿Qué es un sistema operativo en red?
Es un software que permite la interconexión de ordenadores para
poder acceder a los servicios y recursos, Hardware y software,
creando redes de computadoras.

9
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Ventajas de un sistema operativo en Red

* Conecta todos los equipos y recursos de la red.
* Gestión de usuarios centralizada.
Proporciona seguridad, controlando el acceso a los datos y recursos.
Características de los Sistemas Operativos en Red:
* Coordina las funciones de red, incluso con las propias del
equipo.
* Comparte recursos, por tanto, mejora notablemente la utilización
de los recursos.
* Permite monitorizar y gestionar la red y sus componentes.

10
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Sistemas operativos de Novell

Es una de las plataformas de servicio más fiable para ofrecer acceso

seguro y continuado a la red y los recursos de información, sobre
todo en cuanto a servidores de archivos. El sistema operativo
Netware está formado por aplicaciones de servidor y cliente.
Proporciona servicios como administración de archivos (mediante
la base de datos NDS), seguridad de gran alcance y servicios de
impresión transparentes al usuario. Tiene como inconveniente que
no puede inter-operar con otras redes de Windows NT.

11
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Sistemas operativos de Microsoft

Desde que Microsoft lanzó el primer Windows NT en 1.993 como

sistema operativo de red, no ha dejado de evolucionar y de aplicar
funciones e interoperabilidad con otros sistemas operativos como
Netware. Windows NT combina el sistema operativo del equipo y
de red en un mismo sistema y traabaja sobre un modelo de dominio.
Está formado por Windows NT Server, que configura un equipo
para trabajar como servidor, y Windows NT Workstation, que
proporciona a un equipo las funciones de cliente. Después de
Windows NT, se presentaron Windows Server 2000 y Server 2003.

12
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Sistemas operativos de Apple

El sistema operativo de red Appletalk está completamente integrado

en el sistema operativo de cada equipo que ejecuta el Mac OS. La
implementación actual de AppleTalk permite posibilidades de
interconexión Trabajo en Grupo de alta velocidad entre equipos
Apple, así como interoperabilidad con otros equipos y sistemas
operativos de red.

13
Ing. Nélida Sonia Jihuallanca Ccoa
Ud. Instalación y Configuración de Redes de Comunicación

Redes Unix
UNIX es un sistema operativo de propósito general, multiusuario y
multitarea, siendo las dos versiones más conocidas Linux y Solaris.
Un sistema UNIX está constituido por un equipo central y múltiples
terminales para los usuarios. Este sistema operativo ha sido
diseñado específicamente para grandes redes, pero también presenta
algunas aplicaciones para equipos personales. La característica
principal de los sistemas Unix es que todos ellos están basados en el
protocolo TCP/IP.

14
Ing. Nélida Sonia Jihuallanca Ccoa
