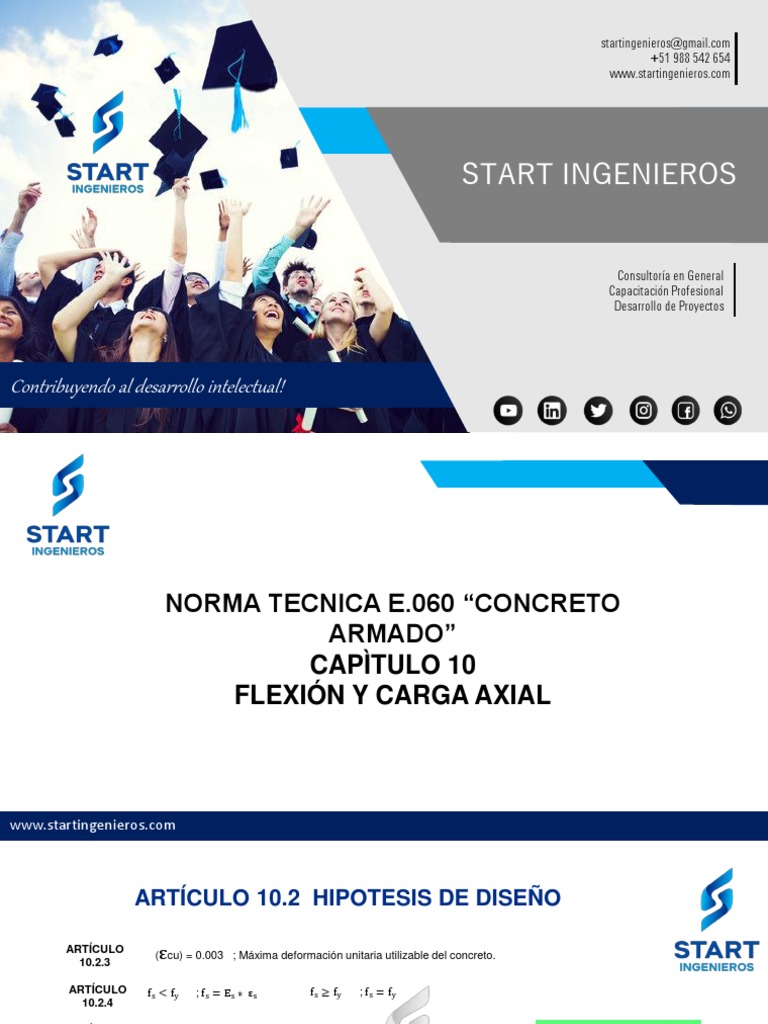

 NORMA TECNICA E.060 “CONCRETO
ARMADO”
CAPÌTULO 10
FLEXIÓN Y CARGA AXIAL

www.startingenieros.com
 ARTÍCULO 10.2 HIPOTESIS DE DISEÑO

ARTÍCULO
10.2.3
ε
( cu) = 0.003 ; Máxima deformación unitaria utilizable del concreto.

ARTÍCULO fs < fy ; fs = Es ∗ εs fs ≥ fy ; fs = fy
10.2.4

ARTÍCULO (La resistencia a la tracción del

La resistencia a la tracción del concreto no debe considerarse, despreciar.
10.2.5 Cº ≈ 10 % f’c)

La relación entre la distribución de los esfuerzos de compresión en el concreto y la deformación unitaria

ARTÍCULO
del concreto se debe suponer rectangular, trapezoidal, parabólica o de cualquier otra forma que permita
10.2.6
una predicción de la resistencia.
 ARTÍCULO 10.2 HIPOTESIS DE DISEÑO
Bloque en compresión de Whitney
ARTÍCULO 10.2.7
Deformación última del Fuerza de
concreto compresión del
concreto
? cu=0.003 0.85·f'c
Profundidad del eje
neutro a/2
Cc
0.85·f'c
a
b
c
a Compresión
Mn
d
d-a/2

d
Peralte
efectivo Tracción
h Ts

? s >> ? y
Ts Momento Nominal (Mn)
Fuerza de tracción del acero
 ARTÍCULO 10.3 REQUISITOS GENERALES

ARTÍCULO 10.3.2 La condición de falla balanceada se produce en una sección transversal cuando el refuerzo en tracción
alcanza la deformación unitaria correspondiente a fy al mismo tiempo que el concreto en compresión
alcanza su deformación unitaria máxima utilizable cu de 0,003. Este criterio es general y se aplica a
secciones de cualquier forma sin acero de compresión o con él.

Cuando se diseña por flexión puede ocurrir dos situaciones:

Falla Frágil
Falla Dúctil

El concreto alcance su
El acero entra en fluencia máxima deformación en
antes que el concreto compresión antes que el
alcance su máxima acero fluya.
deformación.
 ARTÍCULO 10.3 REQUISITOS GENERALES
ARTÍCULO 10.3.4 Cuando ϕPn ≤ 0,1 f’c Ag (COMPORTAMIENTO VIGA)

Límite

𝜌𝑚í𝑛 𝜌𝑚á𝑥 𝜌𝑏𝑎𝑙𝑎𝑛𝑐𝑒𝑎𝑑𝑜 𝜌

𝜌

0.7 ⋅ 𝑓 ′ 𝑐
𝜌𝑚í𝑛 =
𝑓𝑦 Evita el Evita la falla frágil
agrietamiento del
ART. 10.5.2 concreto a tracción
ART. 10.2.7
𝜌𝑚á𝑥 = 0.75 ⋅ 𝜌𝑏 Zonas NO Sísmicas
𝜌𝑚á𝑥 = 0.50 ⋅ 𝜌𝑏 Zonas Sísmicas
′ 𝛽1 = 0.85 𝑓 ′ 𝑐 = 175 – 280 kg/cm2
0.85 ⋅ 𝑓 𝑐 ⋅ 6000 ⋅ 𝛽1
𝜌𝑏 = 𝛽1 = 0.65 𝑓 ′ 𝑐 ≥ 560 kg/cm2
𝑓𝑦 ⋅ (𝑓𝑦 + 6000ሻ 𝛽1 = 0.85 – 0.65 𝑓′ 𝑐 = 280 – 560 kg/cm2

ART. 10.3.4
 ARTÍCULO 10.3 REQUISITOS GENERALES

ARTÍCULO 10.3.6

FLEXOCOMPRESIÓN (COMPORTAMIENTO COLUMNA)

Elementos con refuerzo en espiral

ϕPn, máx = 0,85 ϕ Pon = 0,85 ϕ [0,85 f’c (Ag – Ast) + fy Ast]

Elementos con estribos

ϕPn, máx = 0,80 ϕ Pon = 0,80 ϕ [0,85 f’c (Ag – Ast) + fy Ast]

ARTÍCULO 10.3.7

Los elementos sometidos a carga axial de compresión deben diseñarse

para el momento máximo que puede acompañar a la carga axial.
 ARTÍCULO 10.5 REFUERZO MÍNIMO EN ELEMENTOS
SOMETIDOS A FLEXIÓN
ARTÍCULO 10.5.1
En cualquier sección de un elemento estructural (excepto en zapatas y losas macizas) sometido a flexión, donde
por el análisis se requiera refuerzo de acero en tracción, el :

Mcr : momento de agrietamiento de la sección bruta

ϕMn ≥ 1.2 Mcr Ig : momento de inercia de la sección bruta del elemento.

Yt : distancia desde el eje centroidal de la sección total a la fibra

módulo de ruptura del concreto, extrema en tracción

ARTÍCULO 10.5.2 El área mínima de refuerzo por tracción de las secciones rectangulares y de las secciones T con el ala en
compresión, no será menor de:
0.7⋅ 𝑓′ 𝑐
As,𝑚í𝑛 = · 𝑏𝑤 · 𝑑
𝑓𝑦

ARTÍCULO 10.5.4 Cuando el acero mínimo se distribuya en las dos caras

de la losa

3e
e Smáx <
S 40 cm

𝜌𝑚í𝑛 = 0.0012
 ARTÍCULO 10.9 LÍMITES DEL REFUERZO DE
ELEMENTOS A COMPRESIÓN
ARTÍCULO 10.9.1

0.01 * Ag < Ast < 0.06 Ag

1% ≤ Cuantía ≤ 6%
1%<𝜌<6% Recomendable: máximo 2%
Cuantía > 4 % : debe incluir detalle viga-columna
ARTÍCULO 10.9.2

Número mínimo de barras longitudinales Espirales

en base a forma de estribo cerrado

10.9.2
10.9.2 (Mínimo 4 barras) 10.9.2 (Mínimo 3 barras) (Mínimo 6 barras)
ARTÍCULO 10.9 LÍMITES DEL REFUERZO DE
ELEMENTOS A COMPRESIÓN

ARTÍCULO 10.9.3

NOTA:
fyt: (esfuerzo de fluencia del acero de la espiral) fyt ≤ 700 MPa.
Si fyt > 420 MPa. no deben usarse empalmes traslapados
