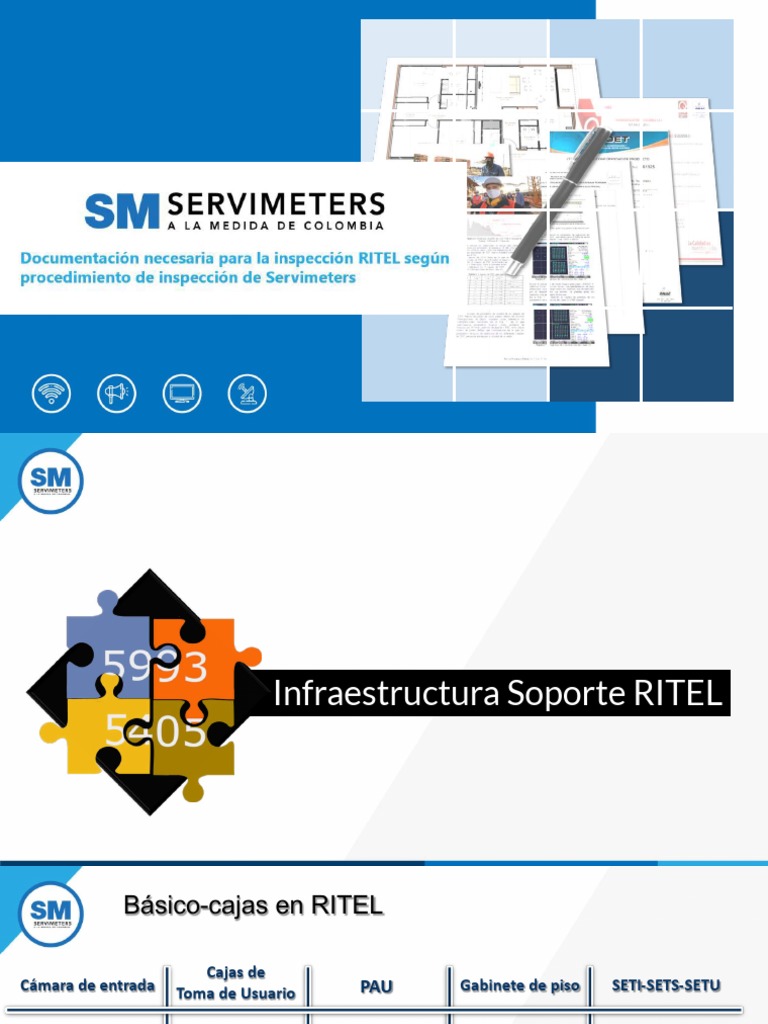

Documentación necesaria para la inspección RITEL según

procedimiento de inspección de Servimeters

Infraestructura Soporte RITEL
 Básico-cajas en RITEL

Cajas de
Cámara de entrada Toma de Usuario PAU Gabinete de piso SETI-SETS-SETU
 Básico-cajas en RITEL

Cajas de
Cámara de1entrada 2
SETI-SETS-SETU 3 de piso
Gabinete 4
PAU 5
Toma de Usuario
 Captación

Operadores
2.2 Especificaciones técnicas.
2.2.1 Cámara de entrada

FUNCIÓN

Recibir

Proveedores
De servicios de
telecomunicaciones
 2.2.1 Cámara de entrada

Marco metálico en ángulo Impermeabilización

Tapa
2 ½” X 2 ½” X 3/16” Emulsión asfáltica
Viga superior de plástica, anti raíz
Concreto. Tubería en PVC 3”.

Viga inferior de P: 1200

Concreto.
Desagüe 20 X 20 X 20.
Muros
Losa inferior.
L: 1200 A: 700
 2.2.1 Cámara de entrada

Anclaje metálico Detalle de la tapa

Refuerzo metálico Concreto
Marco metálico en ángulo
en ángulo 15 cm
2 ½” X 2 ½” X 3/16”
Malla
electrosoldada

Marco metálico
Placa Metálica en ángulo
de identificación 2 ½” X 2 ½” X 3/16
 2.2.1 Cámara de entrada

¿Qué le hace falta a esta

cámara de entrada?
2.2 Especificaciones técnicas.
2.2.2 Canalización externa
(tabla 1. fuente CRC).
 2.2.2 Canalización externa

No puede tener
deformaciones Tubo de 3”
En la parte
cóncava
r=500mm

Tubo de 3”
2.2 Especificaciones técnicas.
 2.2.3 Cámara de enlace
UTILIDAD: Doble giro

Punto central Giro izquierda

P: 1200

Giro Derecha

L: 1200 A: 700
 2.2.3 Cámara de enlace
UTILIDAD: Giro a derecha

Punto entrada

P: 1200

Giro Derecha
L: 800
A: 700
 2.2.3 Cámara de enlace
UTILIDAD: Giro a izquierda.

Punto entrada Giro izquierda

P: 1200

L: 800
A: 700
 2.2.3 Cámara de enlace
UTILIDAD: Tramo recto, para halado de cable

Punto entrada Punto de salida

P: 1200

L: 700 A: 600
 2.2.4 Canalización de enlace
2.2.4.1.Canalización de enlace inferior:
Es una prolongación de la Canalización externa.
 2.2.4 Canalización de enlace
2.2.4.1.Canalización de enlace inferior:
Sigue los mismos lineamientos de la canalización Externa.
 2.2.4 Canalización de enlace
2.2.4.1.Canalización de enlace inferior:
Conecta la canalización externa con el SETI.
 2.2.5 SETI, SETS y SETU
Conecta la canalización externa con el SETI. Es una prolongación de la
Canalización externa. Sigue los mismos lineamientos de la canalización Externa.
 2.2.5 SETI, SETS y SETU

Brindar espacio para la instalación de equipos

de telecomunicaciones suministrados por los
SETI prestadores de servicios para brindar servicios a
las vivienda del inmueble.

Brindar espacio para la instalación de equipos

de telecomunicaciones suministrados por el
Función SETS constructor para la difusión de la TDT a las
vivienda del inmueble.

Cumple las dos funciones, tanto la del SETI y la

SETU de SETS
2.2.5 SETI, SETS y SETU
SETI y SETS (tabla 2. fuente CRC).

SETU (tabla 3. fuente CRC).

 2.2.5 SETI, SETS y SETU
Elementos que deben contener los salones de telecomunicaciones:

Iluminación interior 300 lux

Ventilación natural o mecánica

SETI, SETS o SETU

Tomas de AC

Canaleta o escalerilla de 10 cm en el
perímetro, a 30 cm del techo
 2.2.5 SETI, SETS y SETU

Consideraciones.

LOSA DE PISO. NSR10. Debe evitar la filtración de agua.

CERRAMIENTO. Muros bloque de concreto, ladrillos con refuerzo según NSR10.

Garantizar el anclaje de las cajas, gabinetes, bandejas y demás elementos para el
correcto funcionamiento de la red de telecomunicaciones.

CIELO. Depende del diseño estructural. Puede ser placa fácil, losa maciza, metal
deck, losa aligerada, entre otros.
 2.2.5 SETI, SETS y SETU

Detalle puerta
 2.2.5 SETI, SETS y SETU

Consideraciones.
Los SETI, SETS y SETU también podrían
ser gabinetes los cuales deben cumplir
la norma NTC 3608.
NTC3608: Especificaciones técnicas para armarios, gabinetes y
pedestales.
• Resistentes a la corrosión.
• Todos los elementos mecánicos (empaques, sellos,
bisagras, mecanismos de cierre, alineadores y elemento
mecánico de fijación de apertura de puerta ), deben
continuar funcionando después de la exposición a la niebla
salina.
• Resistencia al viento.
• Resistencia a caídas.
• Apariencia.
• Seguridad.
• Conexión a tierra y base.
 2.2.5 SETI, SETS y SETU

Consideraciones.

Disponer de ventilación natural o artificial establecido en la norma NTC5183.

A mínimo dos metros de distancia de transformadores, máquinas de
ascensores, cuartos de aire acondicionado y cualquier cosa que genere
interferencia electromagnética o presenten riesgos de seguridad.
 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN

Canalización de
distribución
 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN

Brindar un espacio para la instalación de

cableado desde los Salones de
1 telecomunicaciones, hasta los gabinetes de
piso.

Conecta los SETI, SETS o SETU con los gabinetes

Función 2 de piso.

La canalización puede ser enterrada, empotrada

o ir superficialmente y materializarse mediante
3 tubería, canaleta o bandeja portacables.
 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN

Construcción Empotrada, enterrada, o ir superficialmente.

Tubería, canaleta o bandejas portacables.

opciones Puede requerir más de una canalización.
Canalización Se recomienda rectilínea.
De Tendido por zona común del inmueble.
distribución Solo alojará redes de telecomunicaciones.
Dotar de elementos de sujeción cada 3 m.
Cumplir Debe contar con la capacidad de alomar cables
que se instalarán entre SETI; SETS; SETU y las
viviendas, por los prestadores de servicios y la
red TDT.
 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN
Cálculo SETI.
𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑖 = (6 ×6,75 𝑚𝑚) + (5,6 𝑚𝑚 + 2 ×3,7 𝑚𝑚 + 6,75)×#𝑃𝐴𝑈

Cálculo de la cantidad de tubos.

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙 𝑆𝑒𝑡𝑖
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 =
𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐷𝑒𝑙𝑇𝑢𝑏𝑜 ∗ 1 − 0,15 ∗ 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝐶𝑢𝑟𝑣𝑎𝑠 ∗ 0,5

Cálculo del área de la bandeja.

𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐵𝑎𝑛𝑑𝑒𝑗𝑎𝑃𝑜𝑟𝑡𝑎𝑐𝑎𝑏𝑙𝑒= 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙 𝑆𝑒𝑡𝑖×2

 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN
Cálculo SETI. Ejemplo: edificio 5 pisos, 4 aptos por piso
𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑖 = 6 ×6,75 𝑚𝑚 + (5,6 𝑚𝑚 + 2 ×3,7 𝑚𝑚 + 6,75𝑚𝑚)×20
435,5
𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑖 = 6×6,75𝑚𝑚 + 395 𝑚𝑚 = 435,5 𝑚𝑚 → = 17,145"
25,4
Cálculo de la cantidad de tubos. >Utilizando tubos de 2”
17,145"
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 = = 17,14 𝑡𝑢𝑏𝑜𝑠
2" ∗ 1 − 0,15 ∗ 0 ∗ 0,5
Cálculo del área de la bandeja.
𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐵𝑎𝑛𝑑𝑒𝑗𝑎𝑃𝑜𝑟𝑡𝑎𝑐𝑎𝑏𝑙𝑒 = 435,5mm×2 = 870𝑚𝑚!
870
𝐴𝑛𝑐ℎ𝑜 𝑑𝑒 𝑙𝑎 𝐵𝑎𝑛𝑑𝑒𝑗𝑎 = = 7,9𝑚𝑚
80
 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN
Cálculo SETS.
𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑠 = 12 ×6,75 𝑚𝑚 + 6,75𝑚𝑚×#𝑃𝐴𝑈

Cálculo de la cantidad de tubos.

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑠
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 =
𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐷𝑒𝑙𝑇𝑢𝑏𝑜 ∗ 1 − 0,15 ∗ 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝐶𝑢𝑟𝑣𝑎𝑠 ∗ 0,5

Cálculo del área de la bandeja.

𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐵𝑎𝑛𝑑𝑒𝑗𝑎𝑃𝑜𝑟𝑡𝑎𝑐𝑎𝑏𝑙𝑒= 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙 𝑆𝑒𝑡𝑠×2

 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN
Cálculo SETS. Ejemplo: edificio 5 pisos, 4 aptos por piso
𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑠 = 12 ×6,75 𝑚𝑚 + 6,75𝑚𝑚×#𝑃𝐴𝑈

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙𝑆𝑒𝑡𝑠 = 12 ×6,75 𝑚𝑚 + 6,75𝑚𝑚×20 = 216𝑚𝑚=8.50394”

Cálculo de la cantidad de tubos.

".$%&'("
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 = !" ∗ +,%,+$∗ % ∗%,$
= 8.50394 𝑡𝑢𝑏𝑜𝑠

Cálculo del área de la bandeja.

𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐵𝑎𝑛𝑑𝑒𝑗𝑎𝑃𝑜𝑟𝑡𝑎𝑐𝑎𝑏𝑙𝑒 = 216𝑚𝑚×2 = 432𝑚𝑚

 2.2.6. CANALIZACIÓN DE DISTRIBUCIÓN

Ejemplo de buitrones y caja de inspección.

 2.2.7 GABINETES DE PISO-CÁMARAS DE
DISTRIBUCIÓN
Interconectar y alojar los elementos necesarios
Función para la transición entre la canalización de
distribución y la canalización de dispersión.

Ubicados en zona comunitaria de la propiedad.

Cumplir la NTC 3608 (armarios, cajas de
Gabinetes dispersión, gabinetes y pedestales.)
Cierre mediante llaves a cargo de la
De piso o Cumplir
administración.
cámaras Permitir radios de curvatura F.O.
Los gabinetes deben tener tomacorriente para 2
dispositivos. Las cámaras NO.

Construcción Empotrados o de superficie.

 2.2.7. Gabinetes de piso y cámaras de distribución
CONJUNTOS O EDIFICIOS DE USO MIXTO
Para efectos del dimensionamiento
del gabinete de piso, en aquellos
edificios o conjuntos de uso mixto
en los que en la planta o piso no
exista una demarcación específica
por locales u oficinas, se deberá
tener en cuenta al menos una caja
de punto de acceso al usuario por
cada 100 m^2 o fracción.
 2.2.7. Gabinetes de piso y cámaras de distribución
Dimensiones según tabla 4 de la 5993
 2.2.7. Gabinetes de piso y cámaras de distribución
Opciones

En edificaciones donde los muros no permitan una profundidad de

20 cm, se debe construir un pedestal de 10 cm o 15 cm para el
apoyo del gabinete.
Si se hace necesario que en un gabinete de piso se instale algún
equipo amplificador (es decir, aquellos requeridos para la red de
acceso al servicio de Televisión Digital Terrestre), se utilizarán
gabinetes complementarios con las siguientes dimensiones:
450mm x 450mm x 150mm.
 2.2.7. Gabinetes de piso y cámaras de distribución
Opciones

Para edificios con altura mayor a 20 pisos deberán existir uno o varios
gabinetes de piso de las dimensiones mínimas En caso de edificios con
menos de 4 viviendas por nivel, podrán servirse hasta 4 viviendas
ubicadas en diferentes niveles desde un mismo gabinete de piso. Las
viviendas deberán estar ubicadas en pisos adyacentes a la ubicación del
gabinete de nivel al que se conecta su canalización de dispersión. de
550mm x 2000mm x 200mm (ancho x alto x profundo) cada 20 pisos.
 2.2.7. Gabinetes de piso y cámaras de distribución
Opciones

En los casos en que se utilicen salones de equipos de

telecomunicaciones inferiores en la planta baja o salones de equipos de
telecomunicaciones superiores, en la última planta, habilitarse una parte
del salón de equipos de telecomunicaciones para que realice las
funciones de gabinete de piso desde donde saldrá la red de dispersión de
los distintos servicios hacia las viviendas situadas en dicha planta.
 2.2.8 CANALIZACIÓN DE DISPERSIÓN
Brindar espació para la instalación de cableado
Función desde el gabinete de piso o la cámara de
distribución hacia las viviendas del inmueble.
Puede estar formado por ductos, canaleta,
bandejas, escalerillas, y demás elementos
Opciones
necesarios de la infraestructura que soporta la
Dispersión red interna de telecomunicaciones.

con el numeral RETIE anexo GRAL 20.6

referente a las canalizaciones y sus normas.
Cumplir
Zona común de la propiedad.
2 tubos de ¾ hasta el PAU en cada vivienda.
Construcción Empotrada, enterrada, o ir superficialmente.
2.2.8 CANALIZACIÓN DE DISPERSIÓN
2.2.8 CANALIZACIÓN DE DISPERSIÓN

Tubos
 2.2.8 CANALIZACIÓN DE DISPERSIÓN

Cálculo de la cantidad de tubos.

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠 = (2 ×5,6 𝑚𝑚 + 2 ×3,7 𝑚𝑚 + 3 ×6,75 𝑚𝑚)×#𝑃𝐴𝑈

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 =
𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐷𝑒𝑙𝑇𝑢𝑏𝑜 ∗ 1 − 0,15 ∗ 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝐶𝑢𝑟𝑣𝑎𝑠 ∗ 0,5
 2.2.8 CANALIZACIÓN DE DISPERSIÓN

Escalerilla
2.2.8 CANALIZACIÓN DE DISPERSIÓN
 2.2.8 CANALIZACIÓN DE DISPERSIÓN

Cálculo de la cantidad por canaletas.

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠 = (2 ×5,6 𝑚𝑚 + 2 ×3,7 𝑚𝑚 + 3 ×6,75 𝑚𝑚)×#𝑃𝐴𝑈

AreaInternaBandejaPortacables= 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠 ×2

La altura máxima de la canaleta o bandeja porta cable será de 8 cm

Las curvas presentes en la ruta de bandejas porta cables
deben tener un radio mínimo de 85 mm
 2.2.9. CAJAS DE PUNTO DE ACCESO AL
USUARIO
Son Cajas de paso conectan y alojan los elementos
Función para la transición entre la canalización de dispersión y
la red interna de usuario.

Montaje superficial o empotrado, en material plástico

Opciones
o metálico.

PAU Deben estar en el interior de la vivienda.

Las medidas mínimas del PAU son Alto: 300 x Ancho:
500 x Profundidad: 60 mm.
Instalar a más de 200 mm y menos de 2300 mm del
Cumplir suelo. Contar con Tomacorriente a máximo 500 mm.
Tapa frontal con perforación para la salida de cables
con área 2400 mm^2 y 3200 mm^2.
Se debe instalar un PAU en los servicios de la
copropiedad.
2.2.9. CAJAS DE PUNTO DE ACCESO AL
USUARIO
 2.2.10. CANALIZACIÓN INTERNA DE
USUARIO

Brindar un espacio para la instalación del cableado de

Función
la red interna de usuario.

CTU
Puede materializarse mediante canaletas, tubos
Opciones empotrados, generalmente con tramos horizontales y
verticales.

Los tramos verticales de la canalización interna

deberán dotarse de elementos que permitan la
Cumplir sujeción del cableado futuro mínimo cada 6 m o
cuando presente un cambio de medio de conducción.
 2.2.10. CANALIZACIÓN INTERNA DE
USUARIO

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑒𝑛 𝑛ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑐𝑎𝑏𝑙𝑒𝑠 ℎ𝑎𝑐𝑖𝑎 𝑙𝑎 𝑐𝑎𝑗𝑎 𝑑𝑒 𝑃𝐴𝑈 = (2 X 6,6 𝑚𝑚) × 𝑁𝑜. TU

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠
𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑇𝑢𝑏𝑜𝑠 =
𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐷𝑒𝑙𝑇𝑢𝑏𝑜 ∗ 1 − 0,15 ∗ 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝐶𝑢𝑟𝑣𝑎𝑠 ∗ 0,5

𝐴𝑟𝑒𝑎𝐼𝑛𝑡𝑒𝑟𝑛𝑎𝐵𝑎𝑛𝑑𝑒𝑗𝑎𝑃𝑜𝑟𝑡𝑎𝑐𝑎𝑏𝑙𝑒= 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑#𝑐𝑎𝑏𝑙𝑒𝑠𝐴𝑙 𝑆𝑒𝑡𝑖×2

2.2.10. CANALIZACIÓN INTERNA DE
USUARIO
 2.2.11. CAJAS DE TOMA DE USUARIO
Brindar un espacio para alojar las tomas de usuario,
así como el espacio suficiente para realizar las
Función conexiones entre la toma de usuario y el cableado de
la red interna de usuario.
Opciones Cable par trenzado, cable coaxial o fibra óptica
Deben estar empotradas en la pared, disponer de
CTU elementos de fijación con al menos dos tornillos.
Si es metálica 101 mm x 101 mm x 47,6 mm de
profundidad.
Si es no metálica 97 x 97 x 41 mm.
Cumplir Incluir tapa ciega o tapa tipo salida cordón.
Tendrán en sus inmediaciones una tomacorriente a
máximo 500 mm.
Instalar 3 cajas de toma de usuario en los espacios
habitacionales de las zonas comunes.
2.2.11. CAJAS DE TOMA DE USUARIO
Metálica NO Metálica
2.2.11. CAJAS DE TOMA DE USUARIO
Tapa ciega Tapa Salida cordón
 2.2.11. CAJAS DE TOMA DE USUARIO

Dotar un espacio por cada 4 espacios

Inferior a VIS habitacionales con 3 cajas de toma de
usuario. En las demás 1 toma de usuario

Cantidad
Instalar (excluyendo cocinas) 3 cajas de tomas
de cajas de usuario por uno de cada dos espacios
por Superior a VIS habitacionales para un mínimo de 6 cajas de
vivienda Hasta 280 SMMLV tomas por vivienda. En cada uno de los demás
espacios habitacionales, incluyéndose la cocina,
según se instalará 1 caja de toma de usuario
precio
Superior a 280 Instalar 4 cajas de toma de usuario por
SMMLV cada espacio habitacional.
 2.2.12. CAJAS DE PASO

Tienen varias funciones tales como permitir la

Función
inspección, alojar equipos, servir de punto de paso.

CAJA DE Son elementos con entradas laterales previamente

Descripción
PASO troqueladas e iguales en sus cuatro paredes.

Instalar solo en tramos rectos de tubería.

No pueden ser usadas en reemplazo de curvas de
tubería para realizar cambio de dirección en el
Cumplir tendido del cableado.
Deben contar con volumen suficiente para una
apropiada manipulación del cableado.
No pueden tener un ancho o largo menor a 120 mm.
2.2.12. CAJAS DE PASO
troquel
2.2.12. CAJAS DE PASO
 2.3. INSTALACIONES ELÉCTRICAS
REQUERIDAS
Medidor zonas comunes.
SETI, SETU, SETS.
Tablero de energía (alimentador).
Para la instalación eléctrica requerida en los
salones y/o gabinete de equipos de
telecomunicaciones, se debe implementar un
alimentador desde el tablero de servicios
generales o de los tableros auxiliares de zonas
comunes hasta dicho salón.
Estos tableros de energía eléctrica para
telecomunicaciones deben estar asociados al
medidor de energía de zonas comunes, y el
alimentador o alimentadores y sus
protecciones eléctricas no deberán ser
compartidos con otras cargas eléctricas de
zonas comunes.
2.3. INSTALACIONES ELÉCTRICAS
REQUERIDAS

Para efectos del cálculo de la estimación del

valor de potencia eléctrica requerida, esta se
podrá realizar considerando el número de
cajas de PAU dentro de la Propiedad
Horizontal, asociando este número de cajas de
PAU a la potencia eléctrica requerida por los
equipos activos para atender dichos usuarios.
(ver características Resolución 5405 numeral
2.4)
2.3. INSTALACIONES ELÉCTRICAS
REQUERIDAS

15 A En cada salón y/o gabinete de equipos de

telecomunicaciones debe haber como mínimo
dos tomacorrientes con polo a tierra y de
capacidad mínima de 15A. En el salón y/o
gabinete de equipos de telecomunicaciones
superior se dispondrá, además, como mínimo
de dos tomacorrientes con polo a tierra
necesarios para alimentar los equipos de
cabecera o los equipos de comunicaciones.
Para el caso de salones únicos, se deberá
disponer como mínimo de cuatro
tomacorrientes con polo a tierra y capacidad
mínima de 15A.
2.3. INSTALACIONES ELÉCTRICAS
REQUERIDAS

300 lux
Los salones de telecomunicaciones
deberán contar, al igual que los cuartos
técnicos eléctricos o de subestaciones,
con un nivel medio de iluminación de
300 lux como lo indica el Reglamento de
e iluminación Alumbrado Público
RETILAP que remite a la IESNA, así como
un aparato de iluminación autónomo de
emergencia según los requerimientos del
RETIE.
 RESUMEN
En resumen se deben conectar 6 tipos de cajas.
Cámara de entrada
Canalización externa [3”]
Cámara de enlace
Canalización de enlace [3”]
SETI, SETS o SETU
Canalización de dispersión [max 2”]
Gabinetes de piso
Canalización de dispersión [3/4”]
PAU
Canalización interna de usuario [3/4”]
Caja de toma de usuario
 RESUMEN
Función. Cámara de entrada
Recibir los operadores

Cámara de enlace
Enrutar hacia el interior
de la edificación Espacio para la ubicación de
equipos que distribuyen TDT,
SETI, SETS o SETU
internet, Televisión por cable,
Aloja equipos pasivos Televisión satelital, y demás
para la distribución servicios que ofrecen los operadores.
Gabinetes de piso

Punto de entrada a la vivienda

PAU y distribución interior
Tomas de salida de la
señal
Caja de toma de usuario
 RESUMEN
Las canalizaciones se pueden realizar por medio de:

Tuberías

bandejas
Canalizaciones
Escalerillas

Canaleta

Todos los cálculos en cuanto a cantidad de tubos, bandejas,

escalerillas o canaletas, se realizan en función de la cantidad de PAU.
Sesión de preguntas
Gracias
