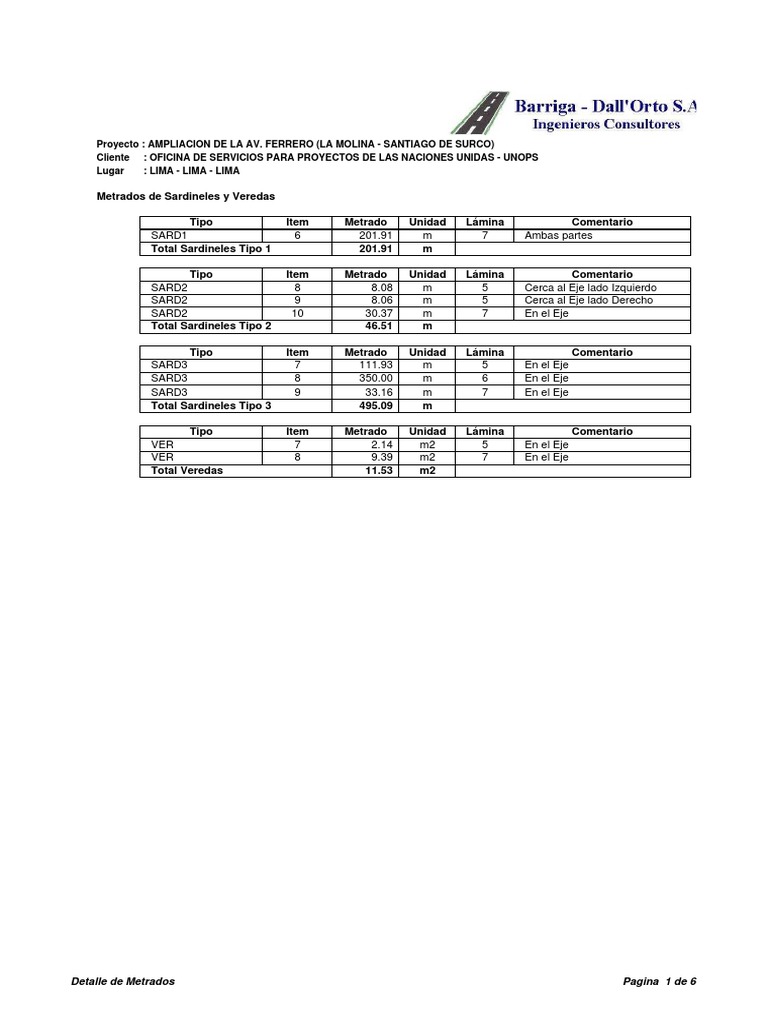

Proyecto : AMPLIACION DE LA AV.

FERRERO (LA MOLINA - SANTIAGO DE SURCO)

Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

Metrados de Sardineles y Veredas

Tipo Item Metrado Unidad Lámina Comentario

SARD1 6 201.91 m 7 Ambas partes
Total Sardineles Tipo 1 201.91 m

Tipo Item Metrado Unidad Lámina Comentario

SARD2 8 8.08 m 5 Cerca al Eje lado Izquierdo
SARD2 9 8.06 m 5 Cerca al Eje lado Derecho
SARD2 10 30.37 m 7 En el Eje
Total Sardineles Tipo 2 46.51 m

Tipo Item Metrado Unidad Lámina Comentario

SARD3 7 111.93 m 5 En el Eje
SARD3 8 350.00 m 6 En el Eje
SARD3 9 33.16 m 7 En el Eje
Total Sardineles Tipo 3 495.09 m

Tipo Item Metrado Unidad Lámina Comentario

VER 7 2.14 m2 5 En el Eje
VER 8 9.39 m2 7 En el Eje
Total Veredas 11.53 m2

Detalle de Metrados Pagina 1 de 6

 Proyecto : AMPLIACION DE LA AV. FERRERO (LA MOLINA - SANTIAGO DE SURCO)
Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

METRADOS DE MUROS

Muro de Barrera en Zonas de Corte (Tipo 1)

Tipo Item Metrado Unidad Lámina Comentario

MURO1 5 4.72 m 5 Margen Izquierdo
MURO1 6 86.94 m 5 Margen Derecho
MURO1 7 175.22 m 6 Margen Derecho
MURO1 8 48.11 m 6 Margen Derecho
MURO1 9 5.24 m 7 Margen Derecho
Total Muro Tipo 1 320.23 m

Muro de Barrera en Zonas de Relleno (Tipo 2)

Tipo Item Metrado Unidad Lámina Comentario

MURO2 9 71.00 m 5 Margen Izquierdo
MURO2 10 103.62 m 6 Margen Izquierdo
MURO2 11 52.00 m 7 Margen Izquierdo
Total Muro Tipo 2 226.62 m

Detalle de Metrados Pagina 2 de 6

 Proyecto : AMPLIACION DE LA AV. FERRERO (LA MOLINA - SANTIAGO DE SURCO)
Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

Muro de Barrera en Zonas de Corte (Tipo 1)

Concepto Ancho Alto Long Vol Comentario

Excavación 2.70 0.75 320.23 648.47 Volumen de Excavación
Excavación 0.26 0.40 320.23 33.30 Volumen de Excavación talud
Total 681.77

Concepto Ancho Alto Long Vol Comentario

Relleno 0.30 0.40 320.23 38.43 Volumen de Relleno
Relleno 0.75 0.75 320.23 180.13 Volumen de Relleno
Relleno 1.15 0.75 320.23 276.20 Volumen de Excavación
Total 494.76

Concepto Ancho Alto Long Vol Comentario

Relleno Granular 0.50 0.80 320.23 128.09 Relleno detrás de Muro

Concepto Area Long Cantidad Vol Comentario

Concreto F´c 280 kg/cm2 0.39 320.23 1 125.88 Vaceado 2do
Concreto F´c 280 kg/cm2 0.36 320.23 1 114.67 Vaceado 1ero
Total 240.56

Concepto Ancho Alto Long Vol Comentario

Solado 1.20 0.05 320.23 19.214 Solado

Concepto Ancho Long Cantidad Vol Comentario

Encofrado 1.25 320.23 1 399.01 Vaceado 2do
Encofrado 1.20 320.23 1 384.28 Vaceado 2do
Encofrado 0.30 320.23 2 192.14 Vaceado 1ero
Total 975.42

Acero Largo Cantidad Empalmes Coef Met Descripcion

1/2 @ 0.30 1.694 1,068.00 - 0.99 1,796.53 Vertical interior
1/2 @ 0.30 1.621 1,068.00 - 0.99 1,719.53 Vertical Exterior
1/2 @ 0.30 1.050 1,068.00 - 0.99 1,113.55 Horizontal Superior
1/2 320.230 6.00 18.500 0.99 2,018.15 Longitudinal
1/2 320.230 8.00 0.99 2,543.91 Longitudinal
1/2 1.500 52.00 - 0.99 77.45 Dowels
Total 9,273.60

Concepto Long Cantidad Empalme Metrado Comentario

Tubo PVC 1" 0.285 320 - 91.20 Tubo para Drenaje

Concepto Long Cantidad Altura Metrado Comentario

Juntas 320.23 40 1.20 48.00 Juntas de Dilatación

Detalle de Metrados Pagina 3 de 6

 Proyecto : AMPLIACION DE LA AV. FERRERO (LA MOLINA - SANTIAGO DE SURCO)
Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

Muro de Barrera en Zonas de Relleno (Tipo 2)

Concepto Ancho Alto Long Vol Comentario

Excavación 2.50 0.75 226.62 424.91 Volumen de Excavación

Concepto Ancho Alto Long Vol Comentario

Relleno 0.60 0.40 226.62 54.39 Volumen de Relleno
Relleno 0.75 0.75 226.62 127.47 Volumen de Excavación
Relleno 0.75 0.75 226.62 127.47 Volumen de Excavación
Total 309.34

Concepto Area Long Cantidad Vol Comentario

Concreto F´c 280 kg/cm2 0.393 226.62 1 89.06 Vaceado 2do
Concreto F´c 280 kg/cm3 0.298 226.62 1 67.56 Vaceado 1ero
Total 156.62

Concepto Ancho Alto Long Vol Comentario

Solado 1.00 0.05 226.62 11.331 Solado

Concepto Ancho Long Cantidad Vol Comentario

Encofrado 1.24 226.62 1 281.19 Vaceado 2do
Encofrado 1.21 226.62 1 274.53 Vaceado 2do
Encofrado 0.30 226.62 2 135.97 Vaceado 1ero
Total 691.69

Acero Largo Cantidad Empalmes Coef Met Descripcion

1/2 @ 0.45 1.336 505.00 - 0.99 670.06 Vertical interior
1/2 @ 0.30 1.621 756.00 - 0.99 1,217.20 Vertical Exterior
1/2 @ 0.30 0.850 756.00 - 0.99 638.10 Horizontal Superior
1/2 @ 0.45 0.775 505.00 - 0.99 388.64 Horizontal Inferior
1/2 226.620 7.00 13.00 0.99 1,665.60 Longitudinal
1/2 226.620 8.00 - 0.99 1,800.27 Longitudinal
1/2 1.500 37.00 - 0.99 55.11 Dowels
Total 6,435.74

Concepto Long Cantidad Altura Metrado Comentario

Juntas 226.62 29 1.20 34.80 Juntas de Dilatación

Detalle de Metrados Pagina 4 de 6

 Proyecto : AMPLIACION DE LA AV. FERRERO (LA MOLINA - SANTIAGO DE SURCO)
Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

Metrado de Mallas Hexagonal de Alta Resistencia

Concepto Indice Metrado Lamina Referencia

Malla 8 4.700 4 Margen Derecho
Malla 9 30.000 4 Margen Derecho
Malla 10 55.370 5 Margen Derecho
Malla 11 49.690 5 Margen Derecho
Malla 12 5.460 6 Margen Derecho
Total 145.220

Resumen de Metrado

Concepto Long Alto Metrado

Mallas de Seguridad 145.22 8.22 1,193.71

Detalle de Metrados Pagina 5 de 6

 Proyecto : AMPLIACION DE LA AV. FERRERO (LA MOLINA - SANTIAGO DE SURCO)
Cliente : OFICINA DE SERVICIOS PARA PROYECTOS DE LAS NACIONES UNIDAS - UNOPS
Lugar : LIMA - LIMA - LIMA

Metrados de Muros de Suelos Reforzado ( * ).

ITEM Unidad CANTIDADES

FACHADA DE MURO (m2) 194.18
APISONADO (m2) 55.70
LOSA DE NIVELACION CONCRETO (m3) 8.57
LOSA DE NIVELACION ENCOFRADO (m2) 27.85
CONCRETO PARA CORONACION (m3) 3.43
GEOMALLA TIPO 1 (m2) 868.74
GEOMALLA TIPO 2 (m2) 104.32
3
RELLENO REFORZADO (m ) 490.75
RELLENO 30cm PIEDRA DE DRENAJE (m3) 89.15
TERMINACION EN MURO (m) 93.07

( * ) Metrados y analisis realizados por Tecnologia de Materiales (Tdm)

Detalle de Metrados Pagina 6 de 6
