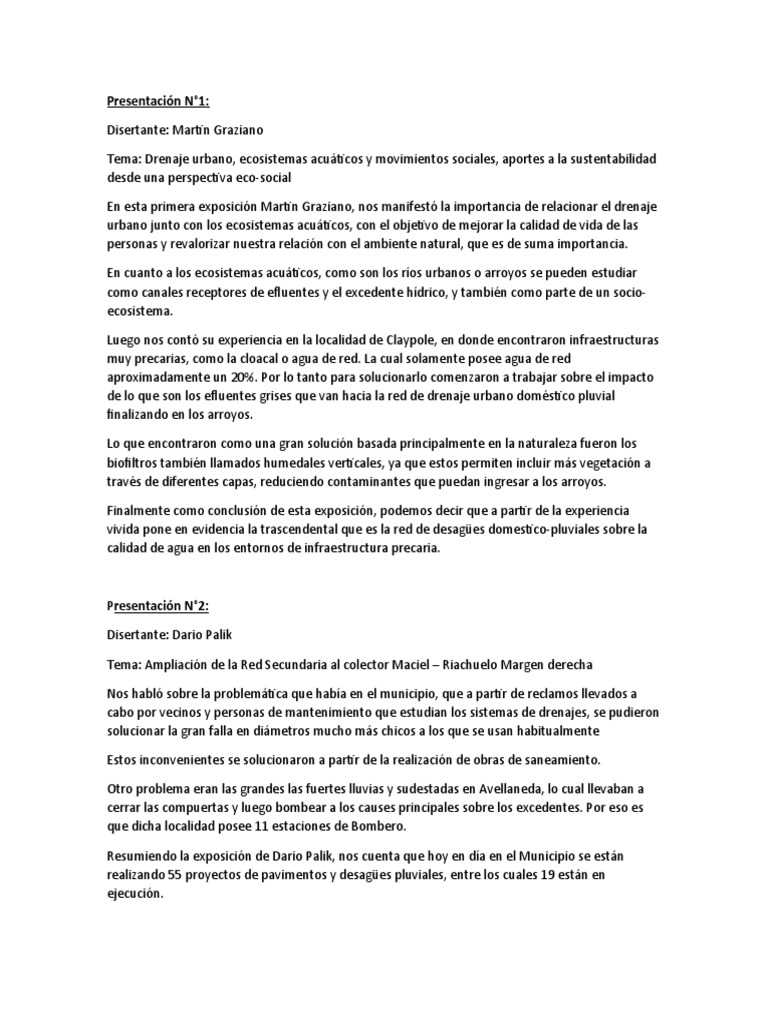

Presentación N°1:

Disertante: Martin Graziano

Tema: Drenaje urbano, ecosistemas acuáticos y movimientos sociales, aportes a la sustentabilidad

desde una perspectiva eco-social

En esta primera exposición Martin Graziano, nos manifestó la importancia de relacionar el drenaje
urbano junto con los ecosistemas acuáticos, con el objetivo de mejorar la calidad de vida de las
personas y revalorizar nuestra relación con el ambiente natural, que es de suma importancia.

En cuanto a los ecosistemas acuáticos, como son los ríos urbanos o arroyos se pueden estudiar
como canales receptores de efluentes y el excedente hídrico, y también como parte de un socio-
ecosistema.

Luego nos contó su experiencia en la localidad de Claypole, en donde encontraron infraestructuras

muy precarias, como la cloacal o agua de red. La cual solamente posee agua de red
aproximadamente un 20%. Por lo tanto para solucionarlo comenzaron a trabajar sobre el impacto
de lo que son los efluentes grises que van hacia la red de drenaje urbano doméstico pluvial
finalizando en los arroyos.

Lo que encontraron como una gran solución basada principalmente en la naturaleza fueron los
biofiltros también llamados humedales verticales, ya que estos permiten incluir más vegetación a
través de diferentes capas, reduciendo contaminantes que puedan ingresar a los arroyos.

Finalmente como conclusión de esta exposición, podemos decir que a partir de la experiencia
vivida pone en evidencia la trascendental que es la red de desagües domestico-pluviales sobre la
calidad de agua en los entornos de infraestructura precaria.

Presentación N°2:

Disertante: Dario Palik

Tema: Ampliación de la Red Secundaria al colector Maciel – Riachuelo Margen derecha

Nos habló sobre la problemática que había en el municipio, que a partir de reclamos llevados a
cabo por vecinos y personas de mantenimiento que estudian los sistemas de drenajes, se pudieron
solucionar la gran falla en diámetros mucho más chicos a los que se usan habitualmente

Estos inconvenientes se solucionaron a partir de la realización de obras de saneamiento.

Otro problema eran las grandes las fuertes lluvias y sudestadas en Avellaneda, lo cual llevaban a
cerrar las compuertas y luego bombear a los causes principales sobre los excedentes. Por eso es
que dicha localidad posee 11 estaciones de Bombero.

Resumiendo la exposición de Dario Palik, nos cuenta que hoy en día en el Municipio se están
realizando 55 proyectos de pavimentos y desagües pluviales, entre los cuales 19 están en
ejecución.
Presentación N°3:

Disertante: Daniel Martínez

Tema: Sistemas de desagües pluviales de la calle 11 de Berazategui

El ingeniero Daniel Martínez nos comentó sobre los sistemas de desagües pluviales a partir de la
problemática que había en los municipios costeros en la zona de Berazategui, teniendo como gran
inconveniente es que la cota de desagüe la define la cota de marea del Río de la Plata y
justamente el remando en los arroyos que desembocan a él.

En el municipio existen dos barreras, una es la traza del ferrocarril roca ramal Quilmes – La Plata
que tiene cota media IGN de 9 y la otra es la autopista Buenos Aires – La Plata que tiene cota IGN
3,78. Como la traza del ferrocarril es divisora de aguas, por lo tanto el escurrimiento va desde las
vías finalizando en la autopista con una pendiente de 60 cm en aproximadamente 5km. Entonces
para solucionar este inconveniente se intentó encauzar los escurrimientos de otra manera.

Un método usado, fue el método racional en donde se lo utilizó en una cuenca regular chica,
basándose en el cálculo de redes de desagües pluviales.

También se estimó el tiempo de concentración, el coeficiente de Escorrentía y la precipitación de

diseño (intensidad de la lluvia), el cual se estudia teniendo en cuenta las ecuaciones de las curvas
intensidad – frecuencia – duración, que lo establece la Dirección Provincial de Obra Hidraúlica.

Presentación N°4:

Disertante: Juan Carlos, Barrio Pedro

Tema: Problemática de inundación en el barrio popular Villa Azul – Ciudad de Quilmes situación de
los efluentes domiciliarios, pluviales y cloacales, proyectos de desagües pluviales y estación de
bombeo pluvial

Juan Carlos nos comentó que el barrio Villa Azul cuenta con viviendas de mala calidad de
construcción, y su infraestructura edilicia es muy precaria. Sus sistemas de desagües domiciliarios
se realizan por conducciones tipo acequias a cielo abierto, por ende fluyen líquidos cloacales y
domiciliarios.

Los inconvenientes que de encuentran son los siguientes:

- Los sistemas de agua no están realizados conforme a lo que piden las normas sanitarias de
la prestadora Aysa.
- Los pasillos del barrio en cuestión se inundan habitualmente, ya que no existen
escurrimientos.

Como solución se propuso realizar conductos de sumideros a partir de bocas de acceso y llevarlos
por conductos a una estación de bombeo y a partir de ahí sacarlos a un punto de vuelco.

También se aplicó el método racional para la determinación del caudal máxima y partir de esta
información, los diámetros de las cañerías que van a colectar los efluentes. También a partir de un
programa se trató de calcular la intensidad de lluvia, para luego realizar el hidrograma de ingreso
de la precipitación.

En cuanto a los cálculos de los conductos, se hizo con un programa llamado Hidrocálculos, y para
estimar el volumen se usó el método EBP, que lo que hace es ir tomando los caudales que van
ingresando en función de la curva del hidrograma realizada anteriormente, para luego ir activando
las bombas. El volumen calculado fue de 120 metros cúbicos.

Presentación N°5:

En esta oportunidad la expositora nos presentó los diversos proyectos hídricos que se
encuentran en el municipio de Lomas de Zamora, algunos como proyecto y otros en
ejecución.
Para dar una solución a un área determinada, es decir, para evitar futuras inundaciones
y/o “aliviar” un conducto ya existente debido al área impermeable de las zonas urbanas
primero se analizó la cuenca del lugar y posteriormente se diseñaron conductos de
acuerdo al caudal superficial que aporta dicha cuenta. Es así que surgieron los conductos
pertenecientes a las calles de Olimpo, Tita Merelo, Ratti y Quiroga que descargan en el
arroyo Santa Catalina y los que descargan en el arroyo del Rey son los pertenecientes a los
conductos que se encuentran en las calles de Charlone, Gibson, José Pereyra Lucena,
Amancio Williams.
Actualmente se encuentra en proyecto la estación de bombeo en Santa Catalina.

Presentación N°6:

Para dar una solución a un problema de inundación en la actualidad se analiza el tema a

través de software de modelación, donde se simulan ciertas  lluvias con determinada
intensidad y TR.
Con esta herramienta, en la localidad de Avellaneda, en Quilmes, Sarandí y Florencio
Valera se dio solución a las inundaciones proyectando conductos, sumideros y con la
pavimentación de calles.
Se habló de la importancia del mantenimiento a los arroyos, pues son los lugares de
descarga de todos los conductos y del agua que escurre superficialmente. Estos arroyos,
que no cuentan con paredes de hormigón, suelen tener vegetación y basura propia de los
vecinos por estos motivos se requiere mantenimiento.

Presentación N°7:

El expositor nos presenta la Cuenca alta del rio Matanza Riachuelo y sus características
(área, población, ubicación, cauce, entre otras). El ente que se encarga de velar por la
cuenca es cuestión se llama ACUMAR.
Las principales causas de las inundaciones en dicha cuenca se deben a las lluvias de larga
duración, las de corta duración pero alta intensidad, las sudestadas y la combinación de
estas. Otro factor a tener en cuenta en las inundaciones es que se construyen viviendas en
áreas que funcionan como reservorios naturales de los ríos y arroyos. Si a esto le
sumamos la inconciencia del sector al tirar basura en los canales se tiene como
consecuencia inundaciones.
Se elaboró el Plan Director donde se analizó el Riesgo y la vulnerabilidad de cada zona.
Se estudió mediante un software de simulación las crecidas e inundaciones, en función de
esto se establecieron prioridades y se plantearon soluciones para los partidos de La
Matanza, Esteban Echeverría y Lomas de Zamora.

Presentación N°8:
El Ing. Hardoy abordó el tema de Drenaje Sustentable. Este se basa principalmente en
tender a aumentar la cantidad de espacios verdes (parques, plazas, superficies
semipermeables, etc) analizando la cuestión en las microcuentas y no centrarse solo en un
problema aislado.
Esto llevará a la construcción de un Plan General en el cual se atacaran los distintos
inconvenientes con medidas no estructurales.

Presentación N°9:
Disertante: Ing. Diego Parenti
Tema: Entubamiento Arroyo Jiménez - Florencio Varela
La obra se licito a fines de 2020, se adjudicó a principios de 2021 y se inició en mayo de 2021.
Tiene un plazo de ejecución de 11 meses.
 La obra consiste en el entubamiento de 1900m lineales del Arroyo Jiménez ubicado en la cuenca
de 6900Has compuesta por los partidos de Quilmes, Florencio Varela y Berazategui.
El rio se encuentra entubado en casi toda su extensión salvo en su desembocadura y parte de la
zona céntrica de Florencio Varela. Esta obra surge de la necesidad de completar este último tramo
de la zona céntrica.
En un tramo del entubamiento se dispondrá de pavimento para el desarrollo urbano de la zona.
Consta de 4 tipologías de entubamiento, dos tipologías de doble celdas de 3,2 × 2m cada celda
(una con la ejecución de pavimento urbano), una tipología de doble celda de 5 × 2m cada celda,
con pavimento urbano, una tipología simple de 4,6 × 2m y una tipología simple de 4,2 × 2m. La
obra se realizará desde aguas abajo hacia aguas arriba (como toda obra hidráulica) para la
evacuación del agua.
La primera etapa consiste en la movilización de equipos y la instalación del obrador a pie de obra.
Se desarrolla en dos frentes de trabajo para cumplir con los plazos de trabajo estipulados.
La segunda etapa consiste en excavar un desvío del cauce natural del rio, denominado, baipás
(bypass), de tal manera que los trabajos de excavación, encofrado, colocación de armadura,
hormigonado, etc., se realicen en seco. El desvío por canales complementarios se puede ejecutar
debido a que se tienen calles laterales anchas, de otra manera se tendría que llevar a cabo una
instalación de bombeo mecánico para el desvío del mismo, lo cual estaríamos ante una solución
más costosa.
Se mejoró la estabilidad de la subbase con suelos seleccionados.
El hormigonado se hace en coladas completas. Una vez realizada la platea se ejecuta la cartela y al
mismo tiempo se ejecuta la siguiente platea. Luego de la ejecución de la cartela se coloca el
encofrado y la armadura para después colocar el hormigón. El hormigonado del techo requiere
una nivelación precisa, una pendiente, un gálibo, etc. ya que sobre el mismo estará el pavimento
urbano. La tipología más grande tiene un volumen de 9,6m³ por metro lineal. Una colada completa
en un día de hormigonado tiene alrededor de 114 – 115m³ por lo que se tiene que tener en cuenta
a la hora de la logística de disposición de camiones, bombas, hormigón, etc.

Presentación N°10:

Disertante: Ing. Federico Berasategui

Tema: Estudio de drenaje urbano en Lanús
La presentación consiste en el análisis de un anteproyecto de un desagüe pluvial en el municipio
de Lanús. Se busca hacer documentación de forma que se pueda justificar la obra para pedir una
certificación técnica y así buscar financiamiento.
Lo primero que se tiene en cuenta es la problemática que, en este caso, era la inundación.
Se deben realizar tareas preliminares como por ejemplo definir el sistema a intervenir, definir el
área de aporte, obtener la planialtimetría, conocer el estado de las calles, los sumideros, los
badenes, falsas cunetas, las interferencias de redes de agua, redes cloacales, de gas y poliductos,
etc.
Una vez definida la cuenca se debe interpretar los datos. Se debe contrastar el comportamiento
hidráulico con los datos relevados, por ejemplo, el sentido de escurrimiento, calles con o sin
cuneta, calles en mal estado, calles con varias capas, etc.
Luego se realizan propuestas para solucionar dicha problemática. Una vez encontrada la mejor
propuesta se procede al dimensionado de los conductos a través de gráficos, software, fórmulas,
manuales basados en hechos empíricos, etc.
Algunas consideraciones a tener en cuenta son:
 El proyecto es la primera aproximación de la teoría a la obra.
 Conocer la zona y sus necesidades.
 Un proyecto integral interrelacionando con toda la complejidad urbana.
Presentación N°11:

Disertante: Ing. Micaela Pérez Yantani

Tema: construcción e inspección de desagües – colector Iriarte.
Forma parte del masterplan hidráulico. El masterplan es un conjunto de obras que tiene como
objetivo evitar inundaciones en la zona de la rivera de Quilmes. Para esto se trabaja con un
conjunto de obras, entre ellos, el colector Iriarte, estaciones de bombeo, defensa costera y
protección de canal Alsina y Arroyo Colorado bis.
El colector Iriarte tiene una sección de 3,5 × 1,8m y un desarrollo de 680m con drenes laterales. Al
colector están adosados 7 ramales circulares de hormigón con un diámetro entre 0,7m y 1,2m.
Se tuvieron dos grandes interferencias que modificaron el proyecto. La primera interrupción fue la
de un poliducto y un oleoducto, los cuales dividieron al conducto en dos etapas, una de las cuales
no está en ejecución. La segunda interrupción fue la de los pilotes de fundación de una pileta de
natación, los cuales modificaron el trayecto final en la desembocadura del desagüe.
Se usó un sistema de tablestacado apuntalado.
Se debió prever un sistema de depresión de napas, ya que se encontraban a 0,80m del nivel de
piso.
Para el sistema de encofrado se consideró una excavación con sobreancho y el uso de moldes y del
mismo encofrado.
Para la colocación de armaduras se consideraron dos tipos de separador, uno de pvc para la
armadura vertical y otro de hormigón para la horizontal. El separador horizontal se usó debido a
que los operadores caminaban por el mismo y podía afecta la separación mínima de la armadura.
En la desembocadura se tiene una cámara de decantación para retener los sólidos. Se debe
construir una cámara aguas arriba que sirva como tapón para poder retirar los residuos
acumulados en la cámara de decantación.
Se construyó un tablestacado en la desembocadura para poder proteger de la socavación del rio
en la estructura. Las compuertas están dirigidas por un sistema de automatización. El sistema
permite el cierre de las compuertas durante las crecidas del rio.
