ITC-BT-10

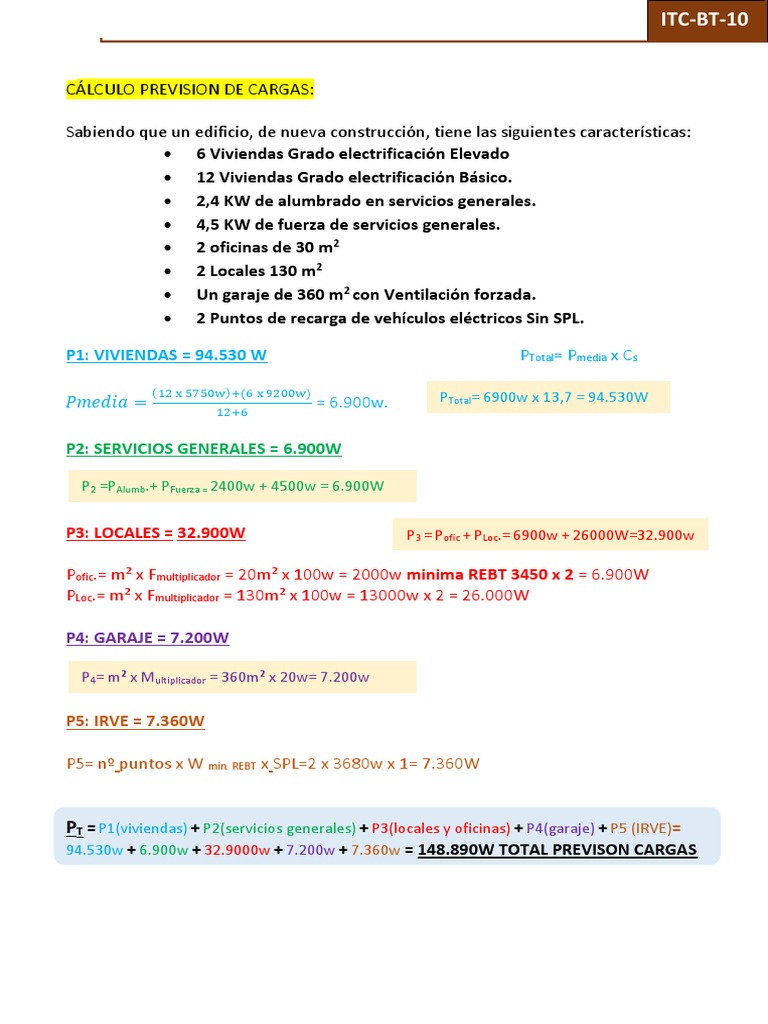

CÁLCULO PREVISION DE CARGAS:

Sabiendo que un edificio, de nueva construcción, tiene las siguientes características:

• 6 Viviendas Grado electrificación Elevado
• 12 Viviendas Grado electrificación Básico.
• 2,4 KW de alumbrado en servicios generales.
• 4,5 KW de fuerza de servicios generales.
• 2 oficinas de 30 m2
• 2 Locales 130 m2
• Un garaje de 360 m2 con Ventilación forzada.
• 2 Puntos de recarga de vehículos eléctricos Sin SPL.

P1: VIVIENDAS = 94.530 W PTotal= Pmedia x Cs

(12 x 5750w)+(6 x 9200w) PTotal= 6900w x 13,7 = 94.530W

𝑃𝑚𝑒𝑑𝑖𝑎 = = 6.900w.
12+6

P2: SERVICIOS GENERALES = 6.900W

P2 =PAlumb.+ PFuerza = 2400w + 4500w = 6.900W

P3: LOCALES = 32.900W P3 = Pofic + PLoc.= 6900w + 26000W=32.900w

00w = 24000W locales
Pofic.= m² x Fmultiplicador = 20m² x 100w = 2000w minima REBT 3450 x 2 = 6.900W
PLoc.= m² x Fmultiplicador = 130m² x 100w = 13000w x 2 = 26.000W

P4: GARAJE = 7.200W

P4= m² x Multiplicador = 360m² x 20w= 7.200w

P5: IRVE = 7.360W

P5= nº puntos x W min. REBT x SPL=2 x 3680w x 1= 7.360W

PT = P1(viviendas) + P2(servicios generales) + P3(locales y oficinas) + P4(garaje) + P5 (IRVE)=

94.530w + 6.900w + 32.9000w + 7.200w + 7.360w = 148.890W TOTAL PREVISON CARGAS
 ITC-BT-14

CÁLCULO DE SECCION DE LGA:

• Tipo edificio: destinado principalmente a viviendas.

• Prevision de potencia: PT= 148.890 W
• Tensión alimentación: 400 V
• Factor de potencia: cosρ = 0,9
• Temperatura ambiente de referencia: 40º
• Contadores totalmente centralizados.
• Linea general de alimentación (LGA):
o Longitud: 23m.
o Conductor: Cobre (Tomar como conductividad ¥90 = 44
m/Ωmm²)
o Conductores: aislados en el interior de tubos en montaje
superficial.
o Aislamiento: Polietileno reticulado.

CALCULO LGA

PxL 148.890w x 23m

𝑆= = 𝑆= = 97,29 𝑚𝑚2 𝑆
CxexU 44 x 2 x 400

Scomercial=120mm2

P 148.890w
𝐼𝑠 = = 𝐼𝑠 = = 239,06 𝐴 𝐼𝑠 .
√3 x U x cos 𝑝 1,73 x 400 x 0,9

Probamos IMC de la tabla ITC BT 14 para 120mm2 la IMC es de 272 A y el calculo de

la Is es de 239,06 A con lo cual nos vale.

Is ≤ IF ≤IMC

239,06A ≤ 250A ≤272A

RESULTADO
SComercial = 120mm2
SComercial N= 70mm2 (aunque el REBT recomienda misma S que la Fase)
Tubo Ø = 160mm
IGM = 250A por que la PT esta entre 90Kw y 150Kw
Fusible = 250A
