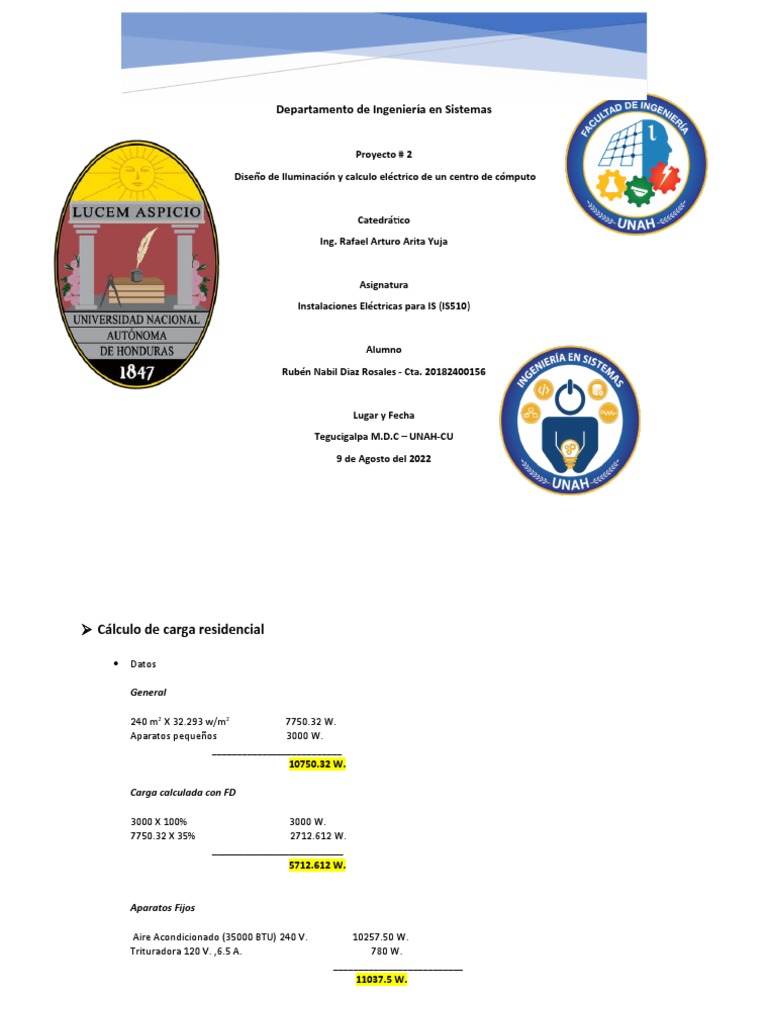

Facultad de Ingeniería

Departamento de Ingeniería en Sistemas

Proyecto # 2
Diseño de Iluminación y calculo eléctrico de un centro de cómputo

Catedrático
Ing. Rafael Arturo Arita Yuja

Asignatura
Instalaciones Eléctricas para IS (IS510)

Alumno
Rubén Nabil Diaz Rosales - Cta. 20182400156

Lugar y Fecha
Tegucigalpa M.D.C – UNAH-CU
9 de Agosto del 2022
 Cálculo de carga residencial

 Datos

General

240 m2 X 32.293 w/m2 7750.32 W.

Aparatos pequeños 3000 W.
__________________________
10750.32 W.

Carga calculada con FD

3000 X 100% 3000 W.

7750.32 X 35% 2712.612 W.
________________________
5712.612 W.

Aparatos Fijos

Aire Acondicionado (35000 BTU) 240 V. 10257.50 W.

Trituradora 120 V. ,6.5 A. 780 W.
__________________________
11037.5 W.
La carga demandada total
27500.43 W.
 Calculo Iluminación del Edificio

B: 24m.
A: 10 m.
H: 4.45 m.
PT: 0.80 m.
Luminancia Media: 570 lux
Tipo de Iluminación: Directa
Utilizaremos una lampara Fluorescente de 4450 lúmenes a 54W

Distribución de iluminación seleccionando el tipo de lampara adecuada tomando en cuenta 50% de reflexión de techo y 50% de
reflexión de pared.

h = H - PT
h = 4.45- 0.80m
h = 3.65 m.

S=B*A
= 24 m. * 10 m.
= 240 m2

Cm = 0.77

Índice K del local = (B X A)/h X (B + A)

= (24 m. * 10 m.)/3.65 m. * (24 m. + 10 m.)
=1.9339
 Entrando en la tabla para referencia de techo 50% y Pared 50%

K Pared: 50% Techo 50%

X0 = 1 0.77 = Y0
X = 1.9339 Y
X1 = 2 0.68 = Y1

Por interpolación:
Y = (Y1 -Y0 / X1 – X0) * (X – X0) + Y0
= (0.68-0.77 / 2 – 1) * (1.9339 -1) + 0.77
= 0.6859

Y = Cu
Cu = 0.6859

OT = Em * S / Cu * Cm
= 570 Lux * 240 m2 / 0.6859 * 0.77
= 259020.75
NL = OT / OL
= 259020.75 / (2 * 4450)
= 29.10 Aproximadamente 30 lámparas

N-Ancho = √ NL * B / A
=√ 30 * 10 / 24
= 3.53 Aproximadamente 4 Filas

N-Largo = N-Ancho * (A / B)
= 3.53 * (24 / 10)
= 8.47 Aproximadamente 9 Columnas

Total de Lámparas = 9 * 4
= 36 Luminarias

Sin embargo con

Espacio entre Luminarias
24 m. / 9 = 2.66 m.
10m. / 4 = 2.5 m.
Em = NL * nl * OL * Cu * Cm / S
= 36 Luminarias * 2 * 4450 * 0.6859 * 0.77 / 240 m 2
= 705 Lux

705 Lux se pasa demasiado de 570 Lux por lo tanto nos quedaremos con 30 lámparas

Em = NL * nl * OL * Cu * Cm / S
= 30 Luminarias * 2 * 4450 * 0.6859 * 0.77 / 240 m 2
= 587 Lux

587 Lux es mayor que 570 Lux y queda mas próximo por lo tanto nos quedaremos con 30 lámparas
 Calculo Conductores de Fase

I=P/V

I = 27500.43 W. / 240 V

= 114.58 A.

El tamaño mínimo que se requeriría de cable para servicio subterráneo con base seria 2 X THWN # 4 (Capacidad máxima de 125 A.)

Calculo carga conductor neutro y aterrizaje

Carga de Iluminación 3672 W.

Aire Acondicionado al 70% 7180.25 W.
Triturador 780 W.
“ ” Mas 25% por (M+G) 2564.37 W.
____________________
14196.62 W

Carga demandada para neutro

14196.62 W.
I=P/V

I = 14192.62 W. / 240 V

= 59.15 A.

Tamaño del conductor Neutro:

THWN #8 (Capacidad máxima de 70 A.)

Tamaño del conductor de Aterrizaje

THWN #10 (Capacidad máxima de 50 A.)

Al final tenemos

 2 X THWN #4 (Fases), 1 X THWN #8 (Neutro), 1 X THWN #10 (Tierra)

 Centro de Carga

Marca: Square D Modelo: QOC24UF

Carga Carga
Descripción Circuito L1 L2
A B

Iluminación Centro de
Computo (Lateral Derecho 972 W. IL1
# 1)

Iluminación Centro de
Computo (Centro 756 W. IL2
Izquierdo)

Iluminación Centro de
756 W. IL3
Computo (Centro Derecho)

Iluminación Centro de
Cómputo, Baño, Exterior 1188 W. IL4
(Lateral Izquierdo)
 Toma Especial Aire
5128.75 W. 5128.75 W. TE1
Acondicionado 1

Toma Aire Acondicionado

5128.75 W. 5128.75 W. TE2
2

Toma Abanicos 150 W TA

Toma Oficina 810 W. T3

Toma Computadoras 1350 W. T4

Toma Computadoras 1350 W. T5

Toma Computadoras,
1080 W. T6
Baño
Toma Computadoras 1350 W. T7

Toma Computadoras 1350 W. T8

Toma Computadoras 1350 W. T9

Toma Computadoras 1350 W. T10

Toma Computadoras 1350 W. T11

Toma Computadoras 1350 W. T12

Toma Computadoras 1350 W. T13

TOTAL 13930.75 W. 14188.75 W.

 THWN #2 (Alimentación)
THWN #8 (Neutro)
THWN #10 (Tierra)

L1: 13930.75 W.
L2: 14188.75 W.

TOTAL: 28119.5 W.

*En este caso se toma por cuenta que las computadoras son de uso general y tienen un gasto de entre 350 W y 400 W con su
monitor estas vendrían a tener 450 W (Ya que un monitor normal tiene gasto de entre 45 W y 50 W).

**El aire acondicionado solo se utilizará uno, pero al tener que dejar la toma para el respaldo se incluye en el diagrama de cargas,
pero este no se suma ya que estará de respaldo.

***El centro de cómputo contará también con un generador eléctrico, para uso en caso de fallar la electricidad.
 Simbología

 Lampara Fluorescente
 Circuito (la figura se usa para este fin.)

 Centro de Carga

 Interruptor
 Contador

 Circuito Planta

 Toma Corriente

 Toma Especial
 Generador Eléctrico

 Aire Acondicionado

 Ventilador

 Caja de Transferencia (Generador Eléctrico)

 Distribución de Espacios
1. Oficina
2. Baño
3. Salón de Computo
Plano General
Plano de Iluminación
 Descripción Plano Iluminación

 IL1
2 X Cable THWN #14
Disyuntor de 15 A.
Ducto de ½
Total de Lámparas: 9

 IL2
2 X Cable THWN #14
Disyuntor de 15 A.
Ducto de ½
Total de Lámparas: 7

 IL3
2 X Cable THWN #14
Disyuntor de 15 A.
Ducto de ½
Total de Lámparas: 7

 IL4
2 X Cable THWN #14
Disyuntor de 15 A.
Ducto de ½
Total de Lámparas: 11
Plano de Tomacorriente
 Descripción Plano Tomacorrientes

 TE1 (Toma Especial)

3 X Cable THWN #10
Disyuntor de 50 A.
Ducto de ½
Cantidad de Tomas: 1

 TE2 (Toma Especial)

3 X Cable THWN #10
Disyuntor de 50 A.
Ducto de ½
Cantidad de Tomas: 1

 T3
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T4
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3
 T5
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T6
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T7
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T8
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3
 T9
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T10
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T11
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3

 T12
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3
 T13
2 X Cable THWN #12
Disyuntor de 20 A.
Ducto de ½
Cantidad de Tomas: 3
