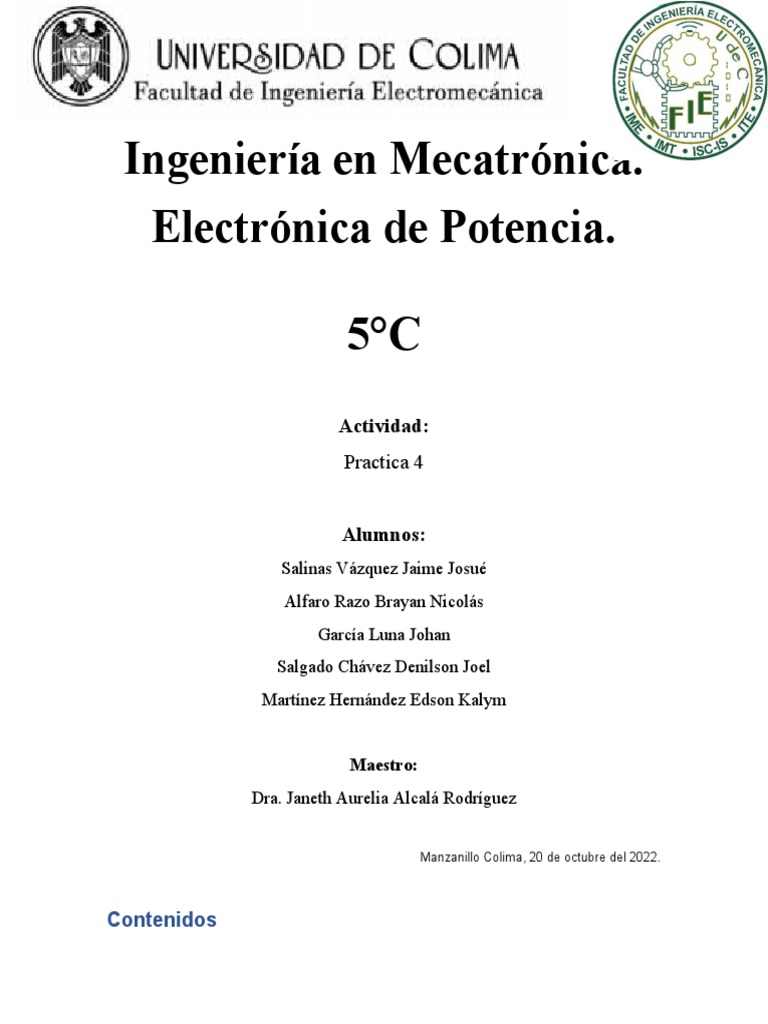

Ingeniería en Mecatrónica.

Electrónica de Potencia.

5°C
Actividad:
Practica 4

Alumnos:
Salinas Vázquez Jaime Josué
Alfaro Razo Brayan Nicolás
García Luna Johan
Salgado Chávez Denilson Joel
Martínez Hernández Edson Kalym

Maestro:
Dra. Janeth Aurelia Alcalá Rodríguez

Manzanillo Colima, 20 de octubre del 2022.

Contenidos
Contenidos.......................................................................................................................................2
Practica 2.- Rectificador de puente completo..............................................................................2
Objetivo.......................................................................................................................................2
Introducción ..............................................................................................................................2
Análisis matemáticos y simulación......................................................................................4
Simulación..................................................................................................................................6
Conclusión..................................................................................................................................7
Referencias......................................................................................................................................8

Practica 4.
Objetivo.
En esta práctica aprenderás como calcular los diferentes voltajes y
corrientes de un circuito rectificador de puente completo, también te
mostraremos la simulación del circuito en el programa PSIM y los
resultados experimentales que obtuvimos.
Introducción .
Diodo. Un diodo funciona como un interruptor, a fin de llevar a cabo
varias funciones, como la de Interruptores en los rectificadores, de
marcha libre en los reguladores conmutados, inversión de carga de
capacitores y transferencia de energía entre componentes, aislamiento
de voltaje, retroalimentación de la energía de la carga a la fuente de
energía y recuperación de la energía atrapada (Rashid, 2004)

Figura 1.- terminales del diodo.

Rectificadores. Un rectificador en un circuito que convierte una señal

de corriente alterna en una señal unidireccional. Los diodos se usan
extensamente en los rectificadores. En lugar de usar un transformador
de una central se podrían usar cuatro diodos como se ve en la Figura
2.a. Durante el semiciclo positivo del voltaje de entrada, se suministra
la corriente a la carga a través de los diodos D1 y D2. Durante el
semiciclo negativo, los diodos D3 y D4 son los que conducen. El
voltaje pico inverso de un diodo sólo es VmA este circuito se le conoce
como rectificador en puente, y es de uso común en aplicaciones
industriales. La forma de onda de voltaje de salida se ve en la figura
2.b, y es parecida a las del rectificador de onda completa con
transformador con derivación central. (Rashid, 2004).

Figura 2.- rectificador de onda completa.

Bornera: los bornes o bornas de conexión eléctrica son los contactos

que se utilizan para derivar la energía producida por una pila hacia
dispositivos como baterías, motores o u otros aparatos eléctricos. De
este modo, los cables alimentan con electricidad a los terminales para
permitir su funcionamiento óptimo. Las bornas de derivación son
bornas especialmente diseñadas para redes eléctricas y sistemas de
cableado de baja tensión que permiten la derivación de la corriente
eléctrica hacia otro cable. (educalingo, s.f.)
 Figura 3.- Bornera

Análisis matemáticos y simulación.

Se tiene un rectificador de puente completo con un rizado del 20%
como el de la figura 4.1, se sabe que el voltaje pico es de 70.6858V,
una potencia de 100W y una resistencia de 50Ω. Se pide calcular los
siguientes: , Voltaje promedio Vprom, voltaje eficaz Vrms, potencia de
salida P y corriente promedio Iprom.

Figura 4.1.- circuito.

Datos.
R = 50Ω
Vp = 70.6858V
Rizado = 20%
P = 100W

Cálculos.
Lo primero que calcularemos es ∆ V o CD .
∆ V o CD=(0.20)(70.6858)=14.13 V

Tenemos también que calcular el capacitor.

VP 70.6858 −3
C= = =1.6675 x 10 =1667 µF
∆ V o F R (14.13)(60)(50)

También se pide calcular V CD

V P +(V P−∆ V o) 70.6858+(70.6858−14.13)
V CD = = =63.625 V
2 2

Ahora encontraremos el valor de la potencia.

VCD 2 63.6252
P0 = = =80.9628 W
R 50

Procederemos a calcular el voltaje de salida.

VP 70.6858
∆ V o= = =14.13V
F RC (60)(50)(1667)

Ahora encontraremos la corriente promedio.

V CD 63.625
I prom= = =1.2725 A
R 50

También nos pide calcular el voltaje y la corriente en el diodo..

θ=tan −1 ( 42.05 )+ π =88.63⁰
−2 −2
∝=1.9470 x 10 −1.667 x 10 =2.8=60⁰
 Simulación.
Una vez que hicimos todo los cálculos procederemos hacer la
simulación del circuito en el programa PSIM.(figura 4.2)

figura 4.2.- voltaje de entrada y voltaje de salida.

En la figura 4.2 se muestran las formas de onda del voltaje de entrada
y de salida.

figura 4.3.- forma de onda de la Potencia

figura 4.4.- forma de onda de voltaje y corriente en el diodo D1 Y D4.

figura 4.5.- forma de onda de voltaje y corriente en el diodo D2 Y D3.

figura 4.6.- forma de onda de la corriente en el capacitor.

 figura 4.6.- forma de onda de la corriente de salida.

Conclusión.
Salinas Vázquez Jaime Josué:
algo que ya habíamos visto con anterioridad solo que de manera fija y
sin tanto desarrollo de los cálculos como tal, pues bien teníamos una
fuente fija de 120v y con una variable se pudo apreciar la diferente
entre las ondas que estos diodos manejan así como el manejo entre
los diodos que estos controlar para convertir la ondas de alterna en de
directa.
Alfaro Razo Brayan Nicolás:
el trabajar con voltajes altos y con las formas de ondas que se
generan varían dependiendo del voltaje de entrada es algo que me
asombro bastante.
Martínez Hernández Edson Kalym:
Esta práctica fue fácil de realizar debido a los previos conocimientos
adquiridos los cuales facilitaron esta práctica.
García Luna Johan:
los cálculos teóricos en la libreta es lo más fácil, lo complicado es
llevar a cabo tal práctica, lo bueno que esta practica es similar a una
realizada anterior mente, y no se tenia que presentar en el laboratorio
solo simularla lo cual la convierte en mas sencilla.
Salgado Chávez Denilson Joel:
En esta práctica pudimos aprender cómo realizar una PCB desde
cero, a llevar a cabo los cálculos de nuestro circuito, así mismo a como
visualizar la forma de onda con ayuda de un osciloscopio.

Referencias
educalingo. (s.f.). Obtenido de educalingo: https://educalingo.com/es/dic-es/bornera
Hart, D. (2001). Electrónica de potencia. Madrid: Prentice Hall.
Zamarripa, J. (1998). Electrónica I. Baja California: Tomás Di Bella.
