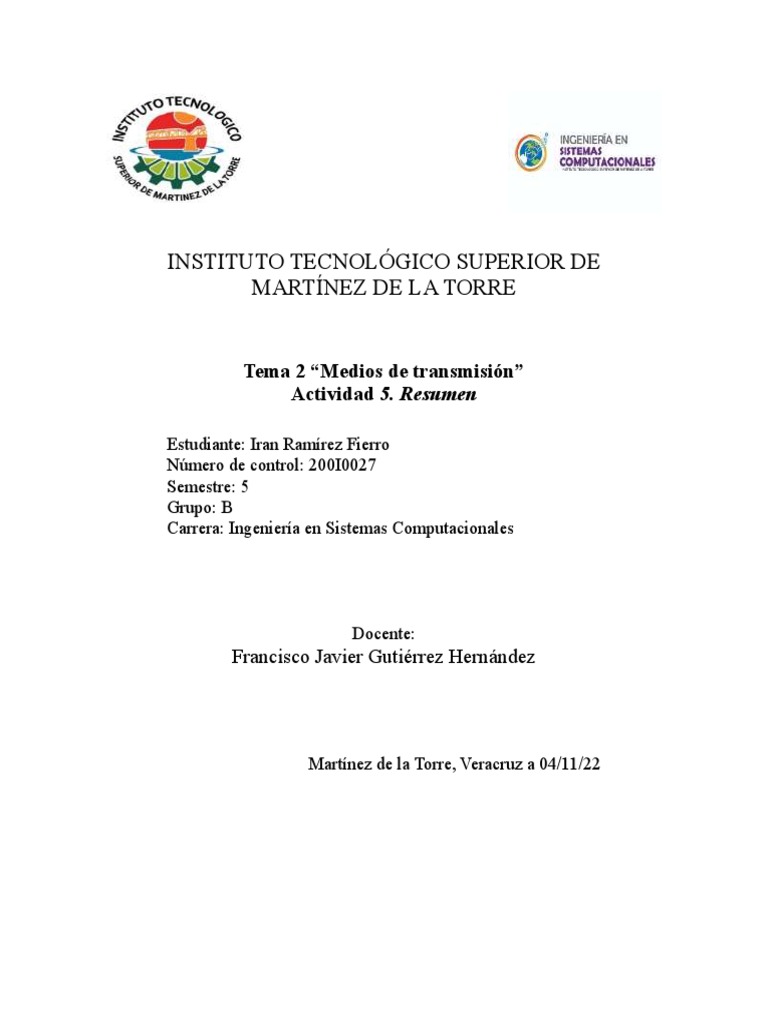

INSTITUTO TECNOLÓGICO SUPERIOR DE

MARTÍNEZ DE LA TORRE

Tema 2 “Medios de transmisión”

Actividad 5. Resumen

Estudiante: Iran Ramírez Fierro

Número de control: 200I0027
Semestre: 5
Grupo: B
Carrera: Ingeniería en Sistemas Computacionales

Docente:
Francisco Javier Gutiérrez Hernández

Martínez de la Torre, Veracruz a 04/11/22

 Introducción

En todas las transmisiones digitales sobre un canal real, los niveles eléctricos de la
señal pueden variar levemente debido a interferencias, ruidos o mal funcionamiento
de los equipos que forman el canal. La suma de estos factores puede cambiar la
interpretación de los bits y cambiar el significado de los datos que se transmiten.

Las redes deben poder transferir datos de un dispositivo a otro con total precisión,
si los datos recibidos no son idénticos a los datos enviados, el sistema de
comunicación es inútil. Sin embargo, cuando se transmiten de origen a destino,
pueden corromperse en el camino. Los sistemas de comunicación deben contar con
mecanismos para detectar y corregir errores que alteran los datos recibidos debido
a múltiples factores de transmisión.

La detección y corrección de errores se implementan ya sea a nivel de enlace de

datos o a nivel de transporte del modelo OSI, y estas técnicas siempre se basan en
la idea de agregar información redundante a la información a enviar.

De acuerdo con esto, el receptor puede determinar de forma bastante fiable si los
bits recibidos corresponden a los realmente enviados. La detección de errores
consiste en monitorear los datos recibidos y utilizar técnicas ya descritas en el
codificador de canales para determinar si un carácter, un evento asíncrono, o un
grupo de datos, contienen uno o más errores.

Las técnicas más comunes son:

 Redundancia
 Codificación de cuenta exacta
 Chequeo de paridad vertical (VRC)
 Chequeo de paridad horizontal (LRC)
 Chequeo de paridad bidimensional
 Checksum
 Chequeo de redundancia cíclica (CRC)
 Detección y corrección de errores.
1.-Tipos de errores.
Interferencias, calor, magnetismo, etc., influyen en una señal electromagnética,
esos factores pueden alterar la forma o temporalidad de una señal. Si la señal
transporta datos digitales, los cambios pueden modificar el significado de los datos.
Los errores posibles son:

Error de bit

Únicamente un bit de una unidad de datos determinada cambia de 1 a 0 o viceversa.

Un error de bit altera el significado del dato. Son el tipo de error menos probable en
una transmisión de datos serie, puesto que el intervalo de bit es muy breve
(1/frecuencia) el ruido tiene que tener una duración muy breve. Sin embargo si
puede ocurrir en una transmisión paralela, en que un cable puede sufrir una
perturbación y alterar un bit de cada byte.

Error de ráfaga.

El error de ráfaga significa que dos o más bits de la unidad de datos han cambiado.
Los errores de ráfaga no significan necesariamente que los errores se produzcan
en bits consecutivos. La longitud de la ráfaga se mide desde el primero hasta el
último bit correcto, algunos bits intermedios pueden estar bien.

Los errores de ráfaga es más probable en transmisiones serie, donde la duración

del ruido es normalmente mayor que la duración de un bit, por lo que afectara a un
conjunto de bits. El número de bits afectados depende de la tasa de datos y de la
duración del ruido.

2.- Detección.

Se conocen el tipo de errores que pueden existir, el problema es ser capaz de

reconocerlos, dado que no se puede comparar el dato recibido con el original, sólo
se podría saber que ha habido un error cuando se descodifique todo el mensaje y
se vea que no tiene sentido. Sin embargo existen determinadas técnicas sencillas y
objetivas para detectar los errores producidos en la transmisión:

Redundancia.

La redundancia consiste en enviar dos veces cada unidad de datos, de forma que
el dispositivo receptor puede hacer una comparación bit a bit entre ambos datos y
detectar si ha habido errores, para corregirlos con el mecanismo apropiado. Esta
técnica es muy exacta pero enlentece la transmisión.
Sin embargo el concepto es aplicable añadiendo al flujo de datos un grupo pequeño
de bits al final de cada unidad, siendo estos bits redundantes con una parte de la
información, esos bits redundantes se descartan una vez comprobada la integridad
de la transmisión.

En las comunicaciones de datos se usan cuatro tipos de comprobación de

redundancia:

*Verificación de redundancia vertical VRC.

Es el mecanismo más frecuente y barato, la VRC se denomina a menudo

verificación de paridad, y se basa en añadir un bit de redundancia, denominado bit
de paridad, al final de cada unidad de datos, de forma que el número total de unos
en la unidad (incluyendo el bit de paridad) sea par, o impar en el caso de la
verificación de paridad impar.

Esta técnica permite reconocer un error de un único bit, y también de ráfaga siempre
que el número total de bits cambiados sea impar. La función de paridad (par o impar)
suma el dato y devuelve la cantidad de unos que tiene el dato, comparando la
paridad real (par o impar) con la esperada (par o impar).

*Verificación de redundancia longitudinal LRC.

En esta técnica, los bloques de bits se organizan en forma de tabla (filas y

columnas), a continuación se calcula un bit de paridad para cada columna y se crea
una nueva fila de bits, que serán los bits de paridad de todo el bloque, a continuación
se añaden los bits de paridad al dato y se envían al receptor.

Típicamente los datos se agrupa en unidades de múltiplos de 8 -1 byte- (8, 16, 24,32
bits) la función coloca los octetos uno debajo de otro y calcula la paridad de los bits
primeros, de los segundos, etc., generando otro octeto cuyo primer bit es el de
paridad de todos los primeros bits, etc.

Esta técnica incrementa la probabilidad de detectar errores de ráfaga, ya que una

LRC de n bits (n bits de paridad) puede detectar una ráfaga de más de n bits, sin
embargo un patrón de ráfaga que dañe algunos bits de una unidad de datos y otros
bits de otra unidad exactamente en la misma posición, el comprobador de LRC no
detectará un error.

*Verificación de redundancia cíclica CRC.

A diferencia de las técnicas VRC y LRC, que se basan en la suma (para calcular la
paridad), la técnica CRC se basa en la división binaria. En esta técnica, se añaden
bits redundantes en la unidad de datos de forma que los todo el conjunto sea
divisible exactamente por un número binario determinado, en el destino los datos
recibidos son divididos por ese mismo número, si en ese caso no hay resto de la
operación, el dato es aceptado, si apareciera un resto de la división, el dato se
entendería que se ha corrompido y se rechazará.

La técnica añade unos bits de CRC, de la siguiente manera en tres pasos básicos:
en primer lugar se añade una tira de n ceros, siendo n el número inmediatamente
menor al número de bits del divisor predefinido (que tiene n+1 bits), el segundo paso
es dividir la nueva unidad de datos por el divisor predefinido usando un proceso de
división binaria, el resto que quedara sería los bits de CRC a añadir, el tercer paso
es sustituir los n bits añadidos en el paso primero por los n bits del resto de la
operación del segundo paso, el dato final será divisible exactamente por el divisor
predefinido. La imagen muestra el esquema del proceso.

3.- Corrección de errores

Los mecanismos explicados detectan errores pero no los corrigen. La corrección del
error se puede conseguir de dos formas, en la primera, cuando de descubre un error
el receptor puede pedir al emisor que retransmita toda la unidad de datos, con la
segunda, el receptor puede usar un código de corrección de errores que corrija
automáticamente determinados errores. En teoría es posible corregir
automáticamente cualquier error en un código binario, sin embargo los códigos de
corrección son más sofisticados que los de detección y necesitan más bits de
redundancia, el número de bits necesarios es tan alto que su uso no es eficiente,
por esa razón la mayoría de la corrección se limita a errores de tres bits o menos.

*Corrección de errores de un único bit

El concepto de la corrección de errores se puede comprender con el caso más

sencillo: el error de un único bit. Un error de un bit supone que un bit ha cambiado
de un 0 a un 1 o de un 1 a un 0, para corregir el error, el receptor sólo tiene que
invertir el valor del bit alterado, sin embargo, para hacer eso, el receptor debe saber
en qué bit está el error, por lo que el secreto de la corrección de errores es localizar
el bit o bits inválidos.

*Código Hamming

El código Hamming se puede aplicar a unidades de datos de cualquier longitud y

usa la relación de bits de datos y de redundancia. En el código cada bit r es el bit de
VRC (redundancia vertical) para una combinación de bits de datos.
Detección y corrección.

El receptor recibe la transmisión, toma los datos y recalcula cuatro nuevos VRC
usando el mismo conjunto de bits usados en el cálculo en el emisor, a continuación
reensambla los nuevos valores de paridad siguiendo el orden de la posición (r8, r4,
r2, r1) la cifra resultante indica si ha habido error y en qué bit se ha producido. Si el
resultado es 0000 no ha habido error, cualquier otro resultado indica error y bit
erróneo. Una vez identificado el bit erróneo, el receptor puede cambiar el valor de
ese bit para corregir el error.

*Corrección de errores de ráfaga.

Se puede diseñar un código Hamming para corregir errores de ráfaga de una cierta
longitud, sin embargo el número de bits de redundancia necesarios es muy elevado,
porque los errores pueden ser de tantos bits pero pueden estar en cualquiera de los
bits de la cadena transmitida.
 Conclusión

En un proceso de transmisión de datos digitales existe la posibilidad de pérdida de

información debido a circunstancias como disipación de niveles de energía, efectos
magnéticos externos sobre el canal de datos, deficiencias de acoplamiento entre
terminales de los canales de datos, entre otros. En el caso de que un receptor reciba
información incorrecta, debe realizarse un proceso de retransmisión de la
información. Este proceso de retransmisión, generalmente, no es muy apropiado
debido a que genera uso adicional del canal de datos, lo cual conlleva otros
inconvenientes.

La información es muy vulnerable y propensa a errores. Los métodos de detección

de errores permiten conocer si hubo o no un error en la cadena de datos recibidos,
pero no están en condiciones de subsanar dichos errores. Entonces, cuando se
detecta un error por medio de un método de detección de errores, la manera de
reparar la información es que el receptor pida una retransmisión de la información.

Por medio del código de corrección de errores de Hamming es posible no solo

detectar, sino también enmendar los errores ocurridos sobre la cadena de
información en el receptor. La detección y corrección de errores en un sistema de
transmisión de información depende de la inclusión de redundancia sobre la cadena
de transmisión, es decir, a los datos se les añade información que permite dar una
pequeña descripción de los mismos datos. La cantidad de errores a detectar o
corregir en un sistema con código de Hamming depende de la distancia de
Hamming “d”.
