Informe Topografico

UNIVERSIDAD NACIONAL HERMILIO VALDIZAN
DIRECCION DE INFRAESTRUCTURA

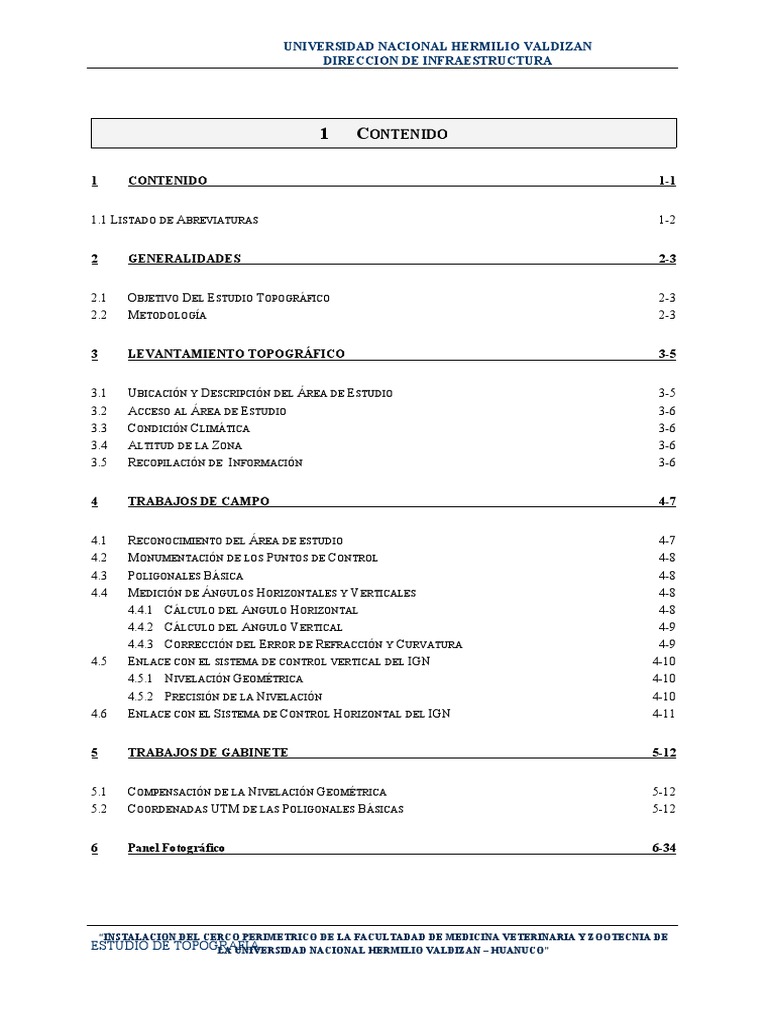

1 CONTENIDO
1 CONTENIDO 1-1
1.1 LISTADO DE ABREVIATURAS 1-2
2 GENERALIDADES 2-3
2.1 OBJETIVO DEL ESTUDIO TOPOGRÁFICO 2-3

2.2 METODOLOGÍA 2-3
3 LEVANTAMIENTO TOPOGRÁFICO 3-5
3.1 UBICACIÓN Y DESCRIPCIÓN DEL ÁREA DE ESTUDIO 3-5

3.2 ACCESO AL ÁREA DE ESTUDIO 3-6
3.3 CONDICIÓN CLIMÁTICA 3-6
3.4 ALTITUD DE LA ZONA 3-6
3.5 RECOPILACIÓN DE INFORMACIÓN 3-6
4 TRABAJOS DE CAMPO 4-7
4.1 RECONOCIMIENTO DEL ÁREA DE ESTUDIO 4-7

4.2 MONUMENTACIÓN DE LOS PUNTOS DE CONTROL 4-8
4.3 POLIGONALES BÁSICA 4-8
4.4 MEDICIÓN DE ÁNGULOS HORIZONTALES Y VERTICALES 4-8
4.4.1 CÁLCULO DEL ANGULO HORIZONTAL 4-8
4.4.2 CÁLCULO DEL ANGULO VERTICAL 4-9
4.4.3 CORRECCIÓN DEL ERROR DE REFRACCIÓN Y CURVATURA 4-9
4.5 ENLACE CON EL SISTEMA DE CONTROL VERTICAL DEL IGN 4-10
4.5.1 NIVELACIÓN GEOMÉTRICA 4-10
4.5.2 PRECISIÓN DE LA NIVELACIÓN 4-10
4.6 ENLACE CON EL SISTEMA DE CONTROL HORIZONTAL DEL IGN 4-11
5 TRABAJOS DE GABINETE 5-12
5.1 COMPENSACIÓN DE LA NIVELACIÓN GEOMÉTRICA 5-12

5.2 COORDENADAS UTM DE LAS POLIGONALES BÁSICAS 5-12
6 Panel Fotográfico 6-34
“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

ESTUDIO DE TOPOGRAFIA
LA UNIVERSIDAD NACIONAL HERMILIO VALDIZAN – HUANUCO”
1.1 LISTADO DE ABREVIATURAS
ABREVIATURAS GENERALES
cm. Centímetros
° Grados sexagesimales (ángulos)
seg. Segundos
m. Metros
Km. Kilómetro
Ha Hectáreas
m.s.n.m.m. Metros sobre el nivel medio de mar
Mw. Mega Watts
ABREVIATURAS ESPECÍFICAS
BM Bench Mark
IGN Instituto Geográfico Nacional
UTM Coordenadas Universales Transversales Mercator

2 GENERALIDADES
2.1 OBJETIVO DEL ESTUDIO TOPOGRÁFICO
El objetivo de un levantamiento topográfico es la determinación, tanto en planimetría como en altimetría,

de puntos del terreno necesarios para obtener la representación fidedigna de un determinado sector de
terreno a fin de:
 Realizar los trabajos de campo que permitan elaborar los planos topográficos.
 Proporcionar información de base para los estudios de ingeniería como estudios hidrológicos, canteras,
fuentes de agua, suelos, y de impacto ambiental.
 Posibilitar la definición precisa de la ubicación y las dimensiones de los elementos estructurales y obras
de arte.
 Establecer puntos de referencia para el replanteo durante la construcción del puente.
2.2 METODOLOGÍA
La metodología adoptada para el cumplimiento de los objetivos antes descritos fue la siguiente:
Recopilación y evaluación de la información topográfica existente tales como Cartas nacionales, Fichas
del IGN de puntos geodésicos de primer orden, planos topográficos realizados en el área de estudio.
Se desplazó la brigada de topografía a las zonas en estudio coordinándose con las autoridades de la
facultad de Medicina Veterinaria y Zootecnia asi como la Dirección de Infraestructura de la Universidad
para la entrega del terreno, y se nos brindó las facilidades de acceso al área en donde se ejecutará el
proyecto, se realizó el reconocimiento del terreno, que consistió en el desplazamiento del topógrafo
conjuntamente con el jefe de proyecto y las autoridades de la zona por el área de trabajo y zonas aledañas
complementarias, identificando en campo los límites del levantamiento topográfico para el presente
proyecto.
Para el enlace del levantamiento topográfico con los sistemas de control horizontal y vertical del IGN, se
ubicaron en campo tres estaciones: E1, E2, E5, E4 Y E5 (ver fichas de Puntos de Control), en este caso,
se establecieron dos estaciones (2) las cuales son vértices de la poligonal abierta, los cuales han sido
amarrados al sistema de control horizontal y vertical.
Posteriormente, se utilizó Nivelación Geométrica para el traslado de la cota del punto E1 establecida,
presenta cota conocida, hacia el vértice E2 de la Poligonal.
Finalmente, se estableció las coordenadas UTM en el sistema WGS-84 estableciendo un triángulo de

vértices E1, E2, E5, E4 Y E5 el cual fue orientado con el azimut de E108 – E1 cuyas coordenadas son
conocidas. La base E1 Y E2 nos sirvió para darle la orientación al resto de los vértices de la poligonal,
con lo cual se trasladó y rotaron los vértices de la poligonal, enlazándose así el trabajo topográfico con el
sistema de control Horizontal y Vertical del IGN.

Para el levantamiento topográfico se empleó 01 una estación total marca Topcon modelo 3205NW, en
calidad de alquilado, con precisión de 2 seg. En ángulo, 02 prisma, 02 equipos de radiocomunicación, 01
Trípode entre otros accesorios. Se tomaron puntos correspondientes al terreno donde se proyectara la
construcción del cerco Perimetrico de la Facultada de Medicina Veterinaria y Zootecnia de la
UNHEVAL.
Una vez terminado el trabajo en campo de topografía se procedió al procesamiento en gabinete de la

información topográfica con la compensación y el ajuste de los datos obtenidos en campo utilizando hojas
de cálculo Excel, una vez compensadas las vértices de la poligonal, se trasladaron los puntos del
levantamiento topográfico al sistema de poligonal corregida y se procedió al procesamiento de datos en el
software AutoCAD Civil 3D 2013, elaborando planos topográficos a escala 1/1000, perfil longitudinal del
terreno cada cierta distancia a una escala conveniente para efectuar los diseños respectivos.
Se incluye el presente Informe de Topografía, que contiene información general de los trabajos realizados
para la elaboración de este informe, tal como, la descripción detallada del procedimiento llevado a cabo
en campo y como será en gabinete, información técnica, panel de fotografías, plano clave, entre otros
relativos al levantamiento topográfico.

3 LEVANTAMIENTO TOPOGRÁFICO
El Levantamiento Topográfico se refiere al establecimiento de puntos de control horizontal y vertical, los

cuales tiene que ser enlazados a un sistema de referencia, en este caso al Sistema de control Horizontal y
Vertical del IGN, y a la toma de una cantidad adecuada de puntos de levantamiento a fin de representar
fidedignamente el terreno existente en planos topográficos.
3.1 UBICACIÓN Y DESCRIPCIÓN DEL ÁREA DE ESTUDIO
El proyecto se encuentra ubicado en:
Región : HUÁNUCO.
Provincia : HUANUCO.
Distrito : PILLCO MARKA.
Localidades : CAYHUAINA
En el siguiente grafico se muestra la ubicación del proyecto.

3.2 ACCESO AL ÁREA DE ESTUDIO
La vía de acceso para llegar a la zona del proyecto desde la ciudad de Huánuco es la siguiente manera:
Siguiendo por el Jr. Los Mangos a la altura del control policial de Cayhuaina se encuentran la facultad de
Medicina Veterinaria y Zootecnia
3.3 CONDICIÓN CLIMÁTICA
El Distrito de Pillco Marka, se encuentra situado en la margen izquierda del rio Huallaga, parte central de
los Andes Peruanos; El clima es templado cálido, las temperaturas que oscilan entre 18ºC a 28ºC.
El área donde se encuentra emplazado el proyecto presenta un régimen pluvial muy alto por lo que se
producen precipitaciones pluviales de alta intensidad, en la que se resalta la intensidad o cantidad de la
precipitación pluvial media entre los meses de noviembre hasta abril, siendo los de mayor precipitación
los meses entre Enero a Marzo.
3.4 ALTITUD DE LA ZONA
El área de estudio se encuentra ubicada entre la localidad de Cayhuaina a una altura promedio de 1,954
m.s.n.m.
3.5 RECOPILACIÓN DE INFORMACIÓN
Para la elaboración del estudio, se ha obtenido la siguiente información:
 Carta Nacional a escala 1:100 000, y 1: 25 000 de la zona
 Plano Catastral del Distrito
 Datos del Perfil Técnico.

4 TRABAJOS DE CAMPO
El control topográfico fue llevado a cabo en forma diaria el 21, 22, 23 y 24 de octubre del 2013, mediante
el uso de:
 01 Estacion Total
 02 Prismas con su bastones.
 01 Nivel de Ingeniero Leica NA 720.
 01 mira de madera.
 02 equipos de radiocomunicación maraca RADIOSHAC.
 GPS. Garmin vista.
 01 auto ST. WAGON Nissan.
 entre otros accesorios como trípodes, baterías, wincha, pintura, cemento, etc.
La automatización del trabajo se efectúa de la siguiente manera:
 Toma de datos de campo durante el día
 Bajada de información y procesado de datos concluyendo el trabajo de campo.
 Verificación en la computadora de la información tomada en campo
 Procesamiento de la información corregida.
4.1 RECONOCIMIENTO DEL ÁREA DE ESTUDIO
Como primer trabajo se ubicó los puntos de control E1 Y BM1 establecidas con anterioridad.
Luego se considero como Cota base la cota del punto E1 establecida con el GPS.
Para el levantamiento topográfico del área de estudio se formó una brigada: la Brigada de levantamiento
topográfico del área del terreno con sus respectivos pintores y prismeros. Es esta brigada quien se encarga
de establecer los puntos de control ubicando y monumentado los vértices de la poligonal, para lo cual
dichos puntos están monumentados en campo, tal como se hace referencia en el ítem siguiente, y se han
definido sus coordenadas en el sistema UTM y sus elevaciones enlazadas a la Red Geodésica Nacional
del IGN.

4.2 MONUMENTACIÓN DE LOS PUNTOS DE CONTROL
Antes de iniciar las mediciones angulares y de distancias se han monumentado todos los vértices de la
poligonal, con hitos de Concreto de 0.25 x 0.25 de área por 0.30 m. de profundidad. En el centro de cada
hito se ha empotrado un fierro de 3/8”
4.3 POLIGONALES BÁSICA
Para el levantamiento topográfico del área en estudio se establecieron estaciones quienes pasan a formar
parte de los vértices de la poligonal abierta que consta de 05 vértices.
Para dicha poligonal se tomo como coordenada de partida el punto de control E1 de la poligonal
establecida con anterioridad y como azimut de partida el de la línea E1 – BM1. Entre todos los vértices
de la poligonal se midieron ángulos Horizontales, ángulos verticales y distancias inclinadas y distancias
horizontales haciendo estación en cada uno de los vértices de la poligonal, vista atrás en el anterior vértice
y vista adelante en el siguiente vértice.
De los vértices de cada poligonal y estaciones auxiliares se tomaron puntos de relleno cuyas coordenadas
las calcula la hoja de cálculo elaborada en el programa Excel, en la cual se realiza la corrección
correspondiente.
4.4 MEDICIÓN DE ÁNGULOS HORIZONTALES Y VERTICALES
La medición de los ángulos horizontales se efectuó con la estación total, la cual elimina los errores del
cálculo de ángulos horizontales y verticales que se producen normalmente en los teodolitos
convencionales. El principio de lectura está basado en la lectura de una señal integrada sobre la superficie
completa del dispositivo electrónico horizontal y vertical y la obtención de un valor angular medio. De
esta manera, se elimina completamente la falta de precisión que se produce debido a la excentricidad y a
la graduación, el sistema de medición de ángulos facilita la compensación automática en los siguientes
casos:
 Corrección automática de errores del censor de ángulos.
 Corrección automática del error de colimación y de la inclinación del eje de muñones.
 Corrección automática de error de colimación del seguidor.
 Cálculo de la medida aritmética para la eliminación de los errores de puntería.
4.4.1 CÁLCULO DEL ANGULO HORIZONTAL
La fórmula que a continuación se explica, se emplea para calcular el ángulo horizontal.
Donde
AHS : Angulo Horizontal medido por el censor electrónico.

EH : Error de colimación horizontal
YH : Error de nivelado en ángulo recto al telescopio
V : Error de eje horizontal
4.4.2 CÁLCULO DEL ANGULO VERTICAL
La fórmula que a continuación se explica, se emplea para calcular el ángulo vertical.
Donde
AVS : Angulo vertical medido por el círculo electrónico
EV : Error de colimación vertical
YV : Desviación en el vertical, medida por el compensador automático del nivel.
4.4.3 CORRECCIÓN DEL ERROR DE REFRACCIÓN Y CURVATURA
Ya que la proyección de las alturas y las distancias se calcula con sólo multiplicar la distancia medida
geométricamente por el seno y el coseno, respectivamente del ángulo cenital medido, le errores de cálculo
se pueden deber principalmente a la curvatura de la tierra, y la refracción.
A continuación se muestran las dos fórmulas que se emplea para el cálculo automático de los errores de
curvatura y refracción.
Donde
DH : Distancia horizontal
DZ : Diferencia de altura
DG : Distancia geométrica
RT : Valor medio del radio de la tierra en Km. = 6 372
K : Media de la constante de refracción = 0,142

4.5 ENLACE CON EL SISTEMA DE CONTROL VERTICAL DEL IGN
El enlace con el sistema de control vertical del IGN consistió en definir las elevaciones de los vértices de
las Poligonal abierta, por medio de nivelación trigonométrica entre los vértices de la poligonal utilizando
para ello una estación total Topcon y por medio de nivelación geométrica entre el la Cota del punto E1 y
el BM1 y E2 perteneciente a la Poligonal utilizando para ello un Nivel de Ingeniero modelo Leica NA
720.
4.5.1 NIVELACIÓN GEOMÉTRICA
Es el proceso de determinar la diferencia de elevación de dos puntos, el instrumento se coloca entre los 2
puntos a medir lo más equidistante posible, pero sin preocuparse de que el instrumento se estacione en la
línea recta que une los dos puntos.
La lectura h1 (vista atrás) se efectúa sobre la mira colocada en el punto BM; Esta mira se transporta
enseguida al punto 1 donde a su vez se hace la lectura h2 (vista adelante) y así sucesivamente con el resto
de los puntos.
La nivelación diferencial es la más precisa, ya que los errores residuales del ajuste del instrumento
compensan recíprocamente con el efecto de la curvatura de la tierra y la refracción.
Cuando no es posible hacer una nivelación simple debido a que el terreno no permite la visualización de
la mira, ya sea por su forma accidentada o por obstáculos existentes. Se puede tomar una vista atrás y
varias vistas adelante.
4.5.2 PRECISIÓN DE LA NIVELACIÓN
Toda nivelación tiene 2 métodos para calcular su precisión:
 Nivelación de ida y vuelta.
 Nivelación entre 2 puntos BM.
El error de cierre de la nivelación es la diferencia entre la cota de partida y la de llegada, el error es

relativo cuando la referencia es relativa, el error es absoluto cuando la referencia es un BM.
Existen diferentes tipos precisión en la nivelación:
 NIVELACIÓN APROXIMADA (TERCER ORDEN) Se utiliza para reconocimientos,

levantamientos preliminares, donde las visuales pueden ser de hasta 300 m. Lectura a la mira con
la aproximación de 3 cm sin la necesidad de que la distancia de vista atrás y vista adelante sean
iguales.
 NIVELACIÓN ORDINARIA Se utiliza para trazos de rutas en camino, visuales de hasta 150 m,
lectura en la mira con aproximación de 3 a 5 mm. La distancia de vista atrás aproximadamente
igual a la distancia de vista adelante. Puntos de cambio sólidos.

 NIVELACIÓN PRECISA (SEGUNDO ORDEN) Se utiliza para colocar BM. en obras de

ingeniería, visuales de hasta 100 m, lecturas en la mira con aproximación de 1 mm. Usar miras de
buena calidad, distancia de vista atrás y vista adelante iguales medidas a pasos. Se debe de tener
precaución antes de tomar las lecturas empleando para los puntos de cambio estacas con clavos o
escogiendo objetos bien fijos.
 NIVELACIÓN DE PRECISIÓN (PRIMER ORDEN) Se utiliza para establecer BM. con gran
precisión, niveles de alta calidad, miras de calidad, lecturas en la mira con aproximación de 1 mm,
leyendo con los 3 hilos estadimétricos para promediar y corroborar la lectura del hilo medio. El
nivel debe estar protegido del sol para que la burbuja de nivel no se desfase. La distancia de vista
atrás y vista adelante deben ser iguales y medidos con los hilos estadimétricos
4.6 ENLACE CON EL SISTEMA DE CONTROL HORIZONTAL DEL IGN
El enlace con el sistema de control horizontal del IGN consistió en definir las coordenadas UTM en el
sistema WGS-84 de los vértices de la poligonal, para lo cual se definió las coordenadas UTM del E1-
BM1 y el azimut UTM de la línea E1-BM1, a partir de los cuales se trasladó y roto las Poligonales
Básicas. Partiendo de una línea base con coordenadas UTM conocidas, establecidas con anterioridad en
los puntos conocidos como E1 y BM1 a partir de los cuales se establecieron las coordenadas absolutas del
BM1, BM2, BM3 Y BM4.

5 TRABAJOS DE GABINETE
Los trabajos de gabinete consisten básicamente en:
 Compensación de la nivelación geométrica para el enlace del levantamiento topográfico con el

sistema de control vertical del IGN.
 Compensación de la poligonal Básica para el enlace del levantamiento topográfico con el sistema
de control Horizontal del IGN.
 Procesamiento de la información topográfica tomada en campo.
 Elaboración de planos topográficos a escalas adecuadas.
Los datos correspondientes al levantamiento topográfico han sido procesados en sistemas

computarizados, utilizando los siguientes equipos y herramientas:
 02 PC AMD FX – 4100 Quad – Core Processor de 16 Gb de RAM
 Software AutoCAD Civil 3D 2013 para el procesamiento de los datos topográficos.
 Software AutoCAD 2013 para la elaboración de los planos correspondientes.
5.1 COMPENSACIÓN DE LA NIVELACIÓN GEOMÉTRICA
Se realizó la compensación del circuito de nivelación E1 Y E2 de la siguiente forma:
 Nivelación Diferencial de E1 –BM1-E2.
5.2 COORDENADAS UTM DE LAS POLIGONALES BÁSICAS
A continuación se listan las coordenadas UTM en el sistema WGS-84 de los Puntos de control
establecidos para el levantamiento Topográfico con fines de proyectar el Cerco Perimétrico de la Facultad
de Medicina Veterinaria y Zootecnia de la UNHEVAL.


6 PANEL FOTOGRÁFICO
Fotografía 1 : vista tomada levantamiento topográfico del Area .
Fotografía 2: vista tomada BM-1 Monumentada.

Fotografía 3: vista tomada levantamiento topográfico del Área de la facultad de Veterinaria.
Fotografía 4: Vista de la Estación Total Topcon GPT 3205.

Fotografía 5: Vista del levantamiento topográfico en la parte superior de terreno de la UNHEVAL.
Fotografía 6: Vista del limite del terreno de la UNHEVAL con la via en la parte superiror.

Fotografía 5: Vista del BM-2 Monumentado.
Fotografía 5: Vista del puntos de control monumentados a lo largo del cerco perimetrico.

Fotografía 5: Vista del BM-5 Monumentado.
Fotografía 5: Vista del levantamiento topográfico en la parte posterior del terreno de la UNHEVAL.


Informe Topografico

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Topografico

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL HERMILIO VALDIZAN

1.1 LISTADO DE ABREVIATURAS 1-2

2.1 OBJETIVO DEL ESTUDIO TOPOGRÁFICO 2-3

3 LEVANTAMIENTO TOPOGRÁFICO 3-5

3.1 UBICACIÓN Y DESCRIPCIÓN DEL ÁREA DE ESTUDIO 3-5

4 TRABAJOS DE CAMPO 4-7

4.1 RECONOCIMIENTO DEL ÁREA DE ESTUDIO 4-7

5 TRABAJOS DE GABINETE 5-12

5.1 COMPENSACIÓN DE LA NIVELACIÓN GEOMÉTRICA 5-12

6 Panel Fotográfico 6-34

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

1.1 LISTADO DE ABREVIATURAS

° Grados sexagesimales (ángulos)

m.s.n.m.m. Metros sobre el nivel medio de mar

Mw. Mega Watts

IGN Instituto Geográfico Nacional

UTM Coordenadas Universales Transversales Mercator

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

2.1 OBJETIVO DEL ESTUDIO TOPOGRÁFICO

El objetivo de un levantamiento topográfico es la determinación, tanto en planimetría como en altimetría,

 Establecer puntos de referencia para el replanteo durante la construcción del puente.

Finalmente, se estableció las coordenadas UTM en el sistema WGS-84 estableciendo un triángulo de

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

Una vez terminado el trabajo en campo de topografía se procedió al procesamiento en gabinete de la

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

El Levantamiento Topográfico se refiere al establecimiento de puntos de control horizontal y vertical, los

3.1 UBICACIÓN Y DESCRIPCIÓN DEL ÁREA DE ESTUDIO

El proyecto se encuentra ubicado en:

Distrito : PILLCO MARKA.

En el siguiente grafico se muestra la ubicación del proyecto.

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

3.2 ACCESO AL ÁREA DE ESTUDIO

3.3 CONDICIÓN CLIMÁTICA

3.4 ALTITUD DE LA ZONA

3.5 RECOPILACIÓN DE INFORMACIÓN

Para la elaboración del estudio, se ha obtenido la siguiente información:

 Carta Nacional a escala 1:100 000, y 1: 25 000 de la zona

 Plano Catastral del Distrito

 Datos del Perfil Técnico.

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

 02 Prismas con su bastones.

 01 Nivel de Ingeniero Leica NA 720.

 02 equipos de radiocomunicación maraca RADIOSHAC.

 GPS. Garmin vista.

 01 auto ST. WAGON Nissan.

La automatización del trabajo se efectúa de la siguiente manera:

 Toma de datos de campo durante el día

 Bajada de información y procesado de datos concluyendo el trabajo de campo.

 Verificación en la computadora de la información tomada en campo

 Procesamiento de la información corregida.

4.1 RECONOCIMIENTO DEL ÁREA DE ESTUDIO

“INSTALACION DEL CERCO PERIMETRICO DE LA FACULTADAD DE MEDICINA VETERINARIA Y ZOOTECNIA DE

4.2 MONUMENTACIÓN DE LOS PUNTOS DE CONTROL

4.3 POLIGONALES BÁSICA

4.4 MEDICIÓN DE ÁNGULOS HORIZONTALES Y VERTICALES

 Corrección automática de errores del censor de ángulos.

 Corrección automática del error de colimación y de la inclinación del eje de muñones.

 Corrección automática de error de colimación del seguidor.

 Cálculo de la medida aritmética para la eliminación de los errores de puntería.

4.4.1 CÁLCULO DEL ANGULO HORIZONTAL

La fórmula que a continuación se explica, se emplea para calcular el ángulo horizontal.

AHS : Angulo Horizontal medido por el censor electrónico.
