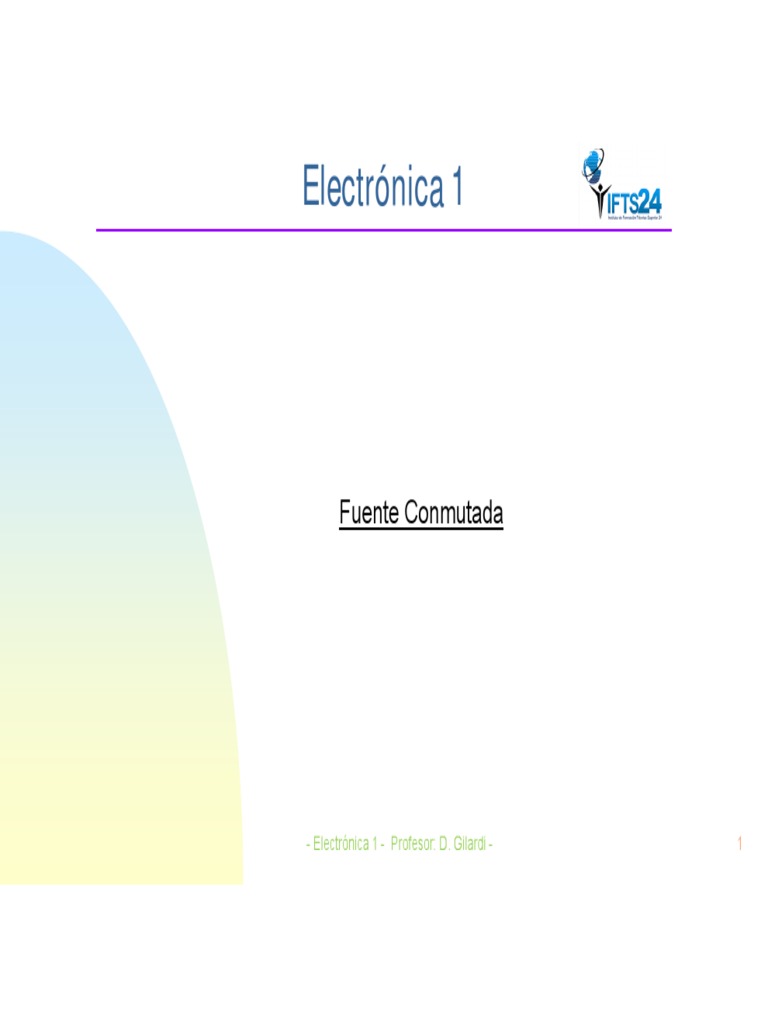

Electrónica 1

Fuente Conmutada

- Electrónica 1 - Profesor: D. Gilardi - 1

 Electrónica 1
Diagrama en bloques de una fuente switching básica:

Zona Caliente Zona Fría

HOT COLD
Bloque 1 Bloque 2 Bloque 3 Bloque 4 Bloque 5 Bloque 6 Bloque 7

Rectificador Filtro Conmuta- Transforma Rectificador Filtro

Filtro EMC
Primario Primario dor dor Secundario Secundario

PWM Bloque 9 Bloque 8

Vout
CI de Optoacopla
DC
Vin Control dor
220Vac

- Electrónica 1 - Profesor: D. Gilardi - 2

 Electrónica 1
Funcionamiento general del circuito básico:

 La señal que entra de la red eléctrica domiciliaria (Vin=220Vef CA) es rectificada y

filtrada para convertirla en una señal continua de voltaje constante (aprox. 310V)
(Bloques 1,2y3).

 Luego es “cortada” en pulsos, a alta frecuencia (entre 50KHz y 1000MHz), modulándose

su ancho de pulso (PWM) según las variaciones en la señal de salida (Boques 4y9).

 Esta señal pulsada es la que ingresa al transformador para ser reducida en voltaje
(Bloque 5), ser rectificada y filtrada, para convertirse, finalmente, en la señal de salida
(Vout) de la fuente (Bloques 6y7).

 Una muestra de esta señal de salida es tomada para ser ingresada en el CI de control
(feedback), a través del optoacoplador (Bloques 8y9). El CI ajusta el ancho de pulso para
mantener estable el nivel de tensión, ante cualquier variación en la salida (Bloque 9).

- Electrónica 1 - Profesor: D. Gilardi - 3

 Electrónica 1
Bloque 1 - Filtro EMC:

Su función es absorber los problemas eléctricos de la red, como

ruidos, armónicos, transitorios, etc. También evita que la propia
fuente envíe interferencias a la red. Es decir, que el equipo
quede aislado del resto en lo que se refiere a ruido
electromagnético.

Este filtro suele estar compuesto principalmente por una o

varias bobinas en serie, uno o varios condensadores en
paralelo, o una combinación de ambos sistemas.

- Electrónica 1 - Profesor: D. Gilardi - 4

 Electrónica 1
Bloque 2 – Rectificador Puente de Diodos:
Usualmente, está compuesto por un rectificador de onda completa
“Puente de Diodos”. Rectifica la señal senoidal de entrada
transformándola en una señal con todos semiciclos positivos. La
Vpico de salida del rectificador es de aproximadamente 310V.

Bloque 3 – Capacitor de filtro:

Se trata de un capacitor electrolítico (ej. 33uf / 400V). Este
compensa la caída de tensión entre los semiciclos de la
señal pulsante, convirtiéndola en una tensión continua y de
valor relativamente estable.
La tensión de salida del filtro es de aproximadamente 310V.

- Electrónica 1 - Profesor: D. Gilardi - 5

 Electrónica 1
¡¡¡Riesgos al manipular una fuente conmutada!!!:
 En una fuente de alimentación conmutada, la tensión en el capacitor supera los 300Vdc.

 Una vez desconectada la fuente, el capacitor mantiene su carga durante un tiempo que puede ser
bastante largo. Esto quiere decir que si se toca accidentalmente sus contactos, se puede recibir una
fuerte descarga eléctrica, aunque la fuente se encuentre desenchufada.

 Antes de tocar el circuito, ¡SIEMPRE! se debe verificar que el capacitor se encuentre descargado.
Para provocar su descarga, se puede usar una resistencia de cerámica de un valor adecuado (ej. 10K
5W) y conectarla en paralelo con el capacitor.

 Nunca se debe puentear los contactos del capacitor con elementos metálicos, porque una descarga
tan brusca podría provocar la ruptura violenta de capacitor con el consiguiente riesgo para la persona.

- Electrónica 1 - Profesor: D. Gilardi - 6

 Electrónica 1
Bloque 4 – Conmutador:
Es el “corazón” de la fuente conmutada. Normalmente se trata
de un transistor MOSFET o IGBT, trabajando en corte y
saturación, a una frecuencia muy alta. Esta conmutación
(switching) produce el “corte” de la señal continua en pulsos.
Es decir, la señal continua salida del filtro, es transformada en
una señal pulsada rectangular, y por lo tanto variable, de alta
frecuencia (ej 500KHz).
PWM
generada
El “corte” en pulsos de la continua lo produce el transistor al
por el CI
recibir en su “pata” (pin) de control (GATE), una señal PWM
de control
generada por el CI de control. Esta señal activa y desactiva la
conducción, entre Drain y Source, del MOSFET.
El “ancho” o duración de cada pulso es modulado (regulado)
por el CI del Bloque 9 (PWM).

- Electrónica 1 - Profesor: D. Gilardi - 7

 Electrónica 1
Bloque 5 – Transformador:
El transformador cumple la función reducir el nivel de tensión de la
señal de entrada (310Vp-p) al valor de tensión requerido a la salida.
También proporciona “aislación galvánica” (física) entre la Zona
Caliente (HOT), de alta tensión, y la Zona Fría (COLD) o de baja tensión.

Como ya vimos, ésta es una señal pulsada rectangular de un valor de

frecuencia muy alto (entre 50KHz y 1MHz), por estas características,
no se usan transformadores comunes como en las fuentes lineales.
Se utilizan los llamados “transformadores de pulso”. Éste es un tipo especial de transformador que ha
sido diseñado para transmitir, entre sus bobinados “primario” y “secundario”, pulsos con un tiempo rápido
de crecimiento y caída, y una amplitud relativamente constante.
Es común que tengan varios bobinados, ya que de allí se obtienen distinta tensiones para alimentar
distintos componentes de la fuente.

El hecho de que trabajen en altas frecuencias permite que su tamaño sea muy reducido.
Estos transformadores son diseñados especialmente para cada circuito, por lo que no son fácilmente
reemplazables.
- Electrónica 1 - Profesor: D. Gilardi - 8
 Electrónica 1
Bloque 6 y 7 – Rectificador y Filtro secundarios:
Recordemos que en esta zona ya tenemos baja tensión,
prácticamente, la tensión de salida.

Debido a la alta frecuencia de la señal de salida del transformador,

normalmente, se suele utilizar un rectificador de media onda para
esta etapa. Sin embargo, no se pueden utilizar un diodo rectificador
común, ya que demoraría demasiado en empezar y dejar de conducir.
Para esta función se utilizan diodos ultrarrápidos conocidos como diodos
Schottky.

Al rectificar a media onda, se debe compensar la caída de tensión en los semiciclos pasivos.
Nuevamente, la alta frecuencia hace que este trabajo sea más sencillo. Para esto se suelen utilizar
capacitores, bobinas, o combinaciones de ambos como etapa de Filtro secundario.

- Electrónica 1 - Profesor: D. Gilardi - 9

 Electrónica 1
Bloque 8 – Optoacoplador:
En esta etapa se toma una muestra de la señal de salida, para insertarla en el CI de control que, a su
vez, la utilizará para modular el “ancho del pulso” (PWM), que enviará al conmutador (Bloque 4).
La Vout se encuentra en la zona fría, mientras el conmutador se encuentra en la zona caliente.
Recordemos que ambas zonas se encuentran aisladas físicamente por el transformador. Por lo tanto,
para hacer este traspaso, se utiliza un componente que permite enviar una señal de una zona a otra sin
contacto eléctrico entre ambas zonas. Este componente es el Optoacoplador.

El Optoacoplador es un circuito integrado que contiene un diodo led y un

fototransistor insertos dentro de un mismo encapsulado.

Cuando se aplica tensión al led, éste se ilumina, activando al fototransistor

que entra en conducción. Ambos componentes “se ven, pero no se tocan”.
Es decir, el led solo transmite luz al fototransistor, no hay contacto físico
entre ellos, por lo tanto, los circuitos conectados a cada lado permanecen
separados físicamente.

- Electrónica 1 - Profesor: D. Gilardi - 10

 Electrónica 1
Bloque 9 – Circuito Integrado de Control:
Este bloque está compuesto por un Circuito Integrado que realiza la regulación PWM para comandar al
transistor MOSFET (Bloque 4). En fuentes complejas puede cumplir muchas otras funciones, como la
protección contra cortocircuito y/o sobretensiones, corrección del factor de potencia (PFC), corrección de
errores, arranque suave, etc., pero nosotros, solo nos vamos a ocupar de su función básica como
regulador.

Este Circuito Integrado genera una señal PWM en función de la tensión de salida de la fuente. Esta
referencia de la Vout le llega desde el Optoacoplador, a través de su terminal de FeedBack (FB).

Si la tensión de salida supera el valor deseado, el CI estrecha los pulsos activos (reduce el Duty Cycle) y
así el transformador recibe menos energía. Por el contrario, si baja la tensión de la salida realiza la
función contraria, aumenta el ancho del pulso activo (aumenta el Duty Cycle).

De este modo, la tensión de salida se mantiene constante, aunque varíe el valor de la carga aplicada.
Para ciertas aplicaciones, donde la carga varía muy rápidamente, el circuito debe tener una respuesta
inmediata para prevenir altibajos en la salida.

- Electrónica 1 - Profesor: D. Gilardi - 11

 Electrónica 1
Esquema eléctrico típico – Datasheet CI NCP1203:

- Electrónica 1 - Profesor: D. Gilardi - 12

 Electrónica 1
Diagrama en bloques:

- Electrónica 1 - Profesor: D. Gilardi - 13

 Electrónica 1
Comparativo:
Fuente conmutada: Fuente Lineal:

 Menor peso y volumen para igual
potencia
 Gran cantidad de componentes (activos 
y pasivos)
 Muy compleja de diseñar y reparar
 Gran nivel eficiencia dependiendo de la 
calidad de la fuente.
 Alto nivel de generación de “ruido
electromagnético”. Filtro EMC
 Puede presentar menor velocidad de
respuesta a las variaciones en la carga.
 Menor costo
 Mayor peso y volumen para igual
potencia
Poca cantidad de componentes (solo
componentes pasivos)
 Sencilla de diseñar y reparar
Muy bajo nivel de eficiencia. Mucha
pérdida de energía en calor
 “Ruido electromagnético”
prácticamente nulo.
 Alta velocidad de respuesta a las
variaciones en la carga.
 Mayor costo

- Electrónica 1 - Profesor: D. Gilardi - 14

Electrónica 1

Gracias

- Electrónica 1 - Profesor: D. Gilardi - 15
