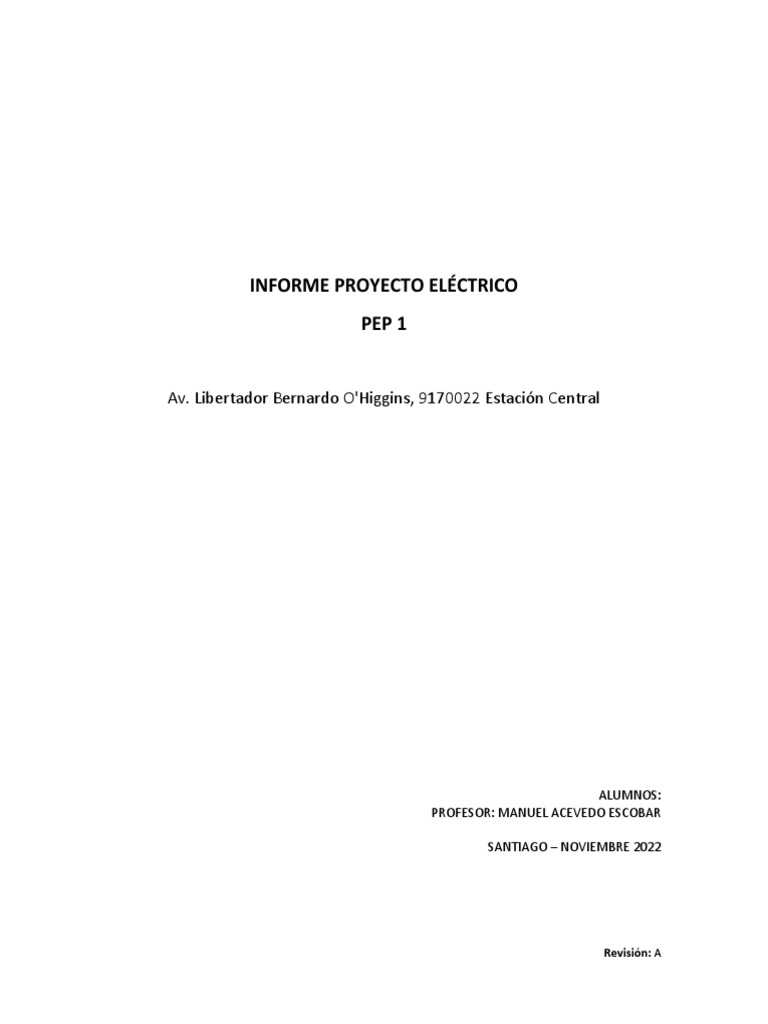

INFORME PROYECTO ELÉCTRICO

PEP 1

Av. Libertador Bernardo O'Higgins, 9170022 Estación Central

ALUMNOS:
PROFESOR: MANUEL ACEVEDO ESCOBAR

SANTIAGO – NOVIEMBRE 2022

Revisión: A
Contenido
1. Introducción...................................................................................................................................3
2. Alcances del trabajo.......................................................................................................................3
3. Normas y estándares......................................................................................................................3
4. Ubicación........................................................................................................................................3
5. Documentación a elaborar.............................................................................................................4
6. Condiciones de servicio..................................................................................................................4
7. Empalme y condiciones de servicio................................................................................................4
8. Factores de diseño.........................................................................................................................5
8.1 Factores de demanda (FD).......................................................................................................5
8.2 Factores de carga (FC)..............................................................................................................5
9. Metodología e hipótesis de cálculo................................................................................................6
9.1 Metodología dimensionamiento de conductores....................................................................6
9.1.1 Cálculo de Capacidad Térmica...............................................................................................6
9.1.2 Cálculo de Caída de Tensión en Régimen Permanente.........................................................7
9.1.3 Cálculo de Sección Mínima por Nivel de Cortocircuito..........................................................7
9.2 Metodología selección tamaño partidor..................................................................................8

2
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
1. Introducción

El proyecto consiste en desarrollar la ingeniería para el CCM del área 100, el cual se alimenta
desde el switchgear Tag 100-SW-001 de 400V.

2. Alcances del trabajo

Desarrollar el proyecto eléctrico que contenga como la siguiente información, en conformidad a

las normas establecidas:

 Plano unilineal,
 CCM Schedule según formato,
 Informe que contenga dimensionamiento de: cables, interruptor switchgear y acometida
CCM, corriente de cada partidor, interruptores, contactores y elementos de cada partidor.
 Planos esquemáticos de control para los motores con partida directa y con VDF.

3. Normas y estándares

Los trabajos se realizarán conforme a las normas y estándares chilenos oficiales, incluyendo
aspectos relacionados a seguridad o leyes locales y con la última versión de los siguientes
estándares:

RPTD Pliegos Técnicos Normativos - SEC

RIC Reglamento Seguridad Instalaciones de Consumo de Energía Eléctrica - SEC

UNE-EN 12193 Iluminación de instalaciones deportivas

NEC-ANSI C1 National Electrical Code

NEMA National Electrical Manufacturers Association

NFPA National Fire Protection Association

IEC International Electrotechnical Comisión

UL Underwrites Laboratorios Inc.

4. Ubicación

El proyecto estará ubicado en Av. Libertador Bernardo O'Higgins, 9170022 Estación Central.

3
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
5. Documentación a elaborar

Los documentos elaborados para integrar esta memoria explicativa y conforme al cumplimiento
legal son los siguientes:

N° DOCUMENTO TITULO
ELEC-DOC-01 Memoria explicativa del proyecto.

ELEC-DU-01 Plano Unilineal.

ELEC-SCH-01 CCM Schedule.

ELEC-ESQ-01 Plano Esquemático Motor XXX.

ELEC-ESQ-02 Plano Esquemático Motor XXX.

ELEC-ESQ-03 Plano Esquemático Motor XXX.

ELEC-ESQ-04 Plano Esquemático Motor XXX.

ELEC-ESQ-05 Plano Esquemático Motor XXX.

ELEC-ESQ-06 Plano Esquemático Motor XXX.

6. Condiciones de servicio

El sistema eléctrico será diseñado para cumplir la normativa indicada en el punto 3. Operará bajo
condiciones normales de uso con una disponibilidad de 24 horas al día y 365 días al año.

7. Empalme y condiciones de servicio

El empalme eléctrico será en baja tensión y tendrá las siguientes características:

 Tensión nominal empalme: 400 V

 Frecuencia: 50Hz
 Niveles de falla Trifásica: 18 kA

4
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
8. Factores de diseño

8.1 Factores de demanda (FD)

El Factor de Demanda (FD), es la razón entre la demanda máxima de la instalación o sistema y la

carga total conectada, se considerarán los siguientes valores en el diseño:

FD Alumbrado = 1.

FD Motor Correa = 0,85.

FD Motor Bomba = 0,8.

FD Fuerza y enchufes = 0,9.

8.2 Factores de carga (FC)

El Factor de Carga (FC), es la razón entre la energía real consumida durante un período

(generalmente anual) y la energía consumida trabajando a plena carga durante ese mismo
período:

FC Alumbrado = 0,4.

FC Fuerza y enchufes = 0,3.

FC Motor Correa = 0,75.

FC Motor Bomba = 0,7.

FC Fuerza = 0,75.

FC Enchufes = 0,3.

Caída de tensión admisible

La caída de tensión admisible es de 3% bajo carga máxima en los alimentadores.

5
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
9. Metodología e hipótesis de cálculo
9.1 Metodología dimensionamiento de conductores

Para el desarrollo del diseño eléctrico del proyecto se requiere dimensionar los conductores que
se utilizarán para alimentar el CCM y sus cargas de baja tensión. Para lo anterior, se realizará el
dimensionamiento de conductores utilizando una planilla Excel para estimar secciones de cables
de acuerdo con la NEC, la cual utiliza los siguientes criterios de estimación:

Dimensionamiento de alimentadores principales:

 Capacidad térmica (ampacity).

 Caída de tensión en régimen permanente.

Adicionalmente a estos criterios, se realiza el dimensionamiento de los alimentadores principales

según criterio de sección mínima por cortocircuito.

El detalle del dimensionamiento de conductores se puede ver en el Anexo A.

9.1.1 Cálculo de Capacidad Térmica

Para la selección de los alimentadores principales, bajo criterio de ampacity, se consideran los
siguientes factores de corrección:

Factor de corrección por altura geográfica. Aplica para alturas mayores o iguales a 1.000 msnm.

Fh=1,02−0,00002∙ h
Donde:

: Altura sobre nivel del mar, en [m].

Factor de corrección por temperatura.

√
'
(T c −Ta ') (234,5+Tc)
Ft = x
(Tc −Ta) (234,5+Tc ' )

Donde:

Temperatura nominal del conductor con la cual se entregó su

Tc :
ampacity.
Ta : Temperatura ambiente con la cual se entregó su ampacity.
Tc ' : Temperatura máxima de operación del conductor.
Ta ' : Temperatura ambiente máxima.

6
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
Factor de corrección por agrupamiento. Este factor representa la disminución en la capacidad de
disipación térmica del conductor debido a la cantidad de conductores en una canalización
definida, de acuerdo a estándar NEC.

9.1.2 Cálculo de Caída de Tensión en Régimen Permanente

Para la selección de los cables a motores de media y baja tensión, bajo criterio de caída de tensión
en régimen permanente, se consideran las siguientes expresiones:

√ 3 ∙ I nom ∙ L∙ [R ∙ cos ( φ nom) + X ∙ sin( φnom)]

∆ V nom=
10∙ V nom

√
sin( φnom )= 1−cos ( φnom )
2

Donde:

∆ V nom : Caída de tensión durante operación nominal del motor, en [%].

V nom : Tensión nominal del sistema, en [V].
I nom : Corriente nominal del motor, en [A].
L: Largo del conductor, en [m].
RyX: Resistencia y reactancia del conductor, en [ohm/km].
φ nom : Factor de potencia durante operación nominal del motor.

9.1.3 Cálculo de Sección Mínima por Nivel de Cortocircuito

Para la selección de los alimentadores principales de media tensión, bajo criterio de sección
mínima por nivel de cortocircuito, se considera la siguiente expresión:

I cc

√
Scc =
T 2+ β
K ∙ lo g10 [ ]
T 1+ β
t cc

Donde:

Scc : Sección mínima del conductor, en [MCM].

K yβ : Coeficientes que dependen del material del conductor.

T 1: Temperatura máxima de operación del material de aislación del

7
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
 conductor, en [°C].

Temperatura máxima de cortocircuito del material de aislación del

T 2: conductor, en [°C].

Corriente de cortocircuito a la que estará sometida el conductor, en

I cc : [kA].

t cc : Tiempo de duración del cortocircuito, en [s].

9.2 Metodología selección tamaño partidor

Para estimar el tamaño de los partidores requeridos, se utiliza la siguiente tabla de selección:

Tabla 1: dimensionamiento de gavetas y partidores

8
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
 9
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
 ANEXO A
DIMENSIONAMIENTO DE CONDUCTORES

10
PROYECTO ACCIONAMIENTO ELECTRICO/MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO
 ANEXO B
CATALOGOS ELEMENTOS PRINCIPALES UTILIZADOS

 Interruptor
 Contactor
 Relé Sobre carga
 VDF
