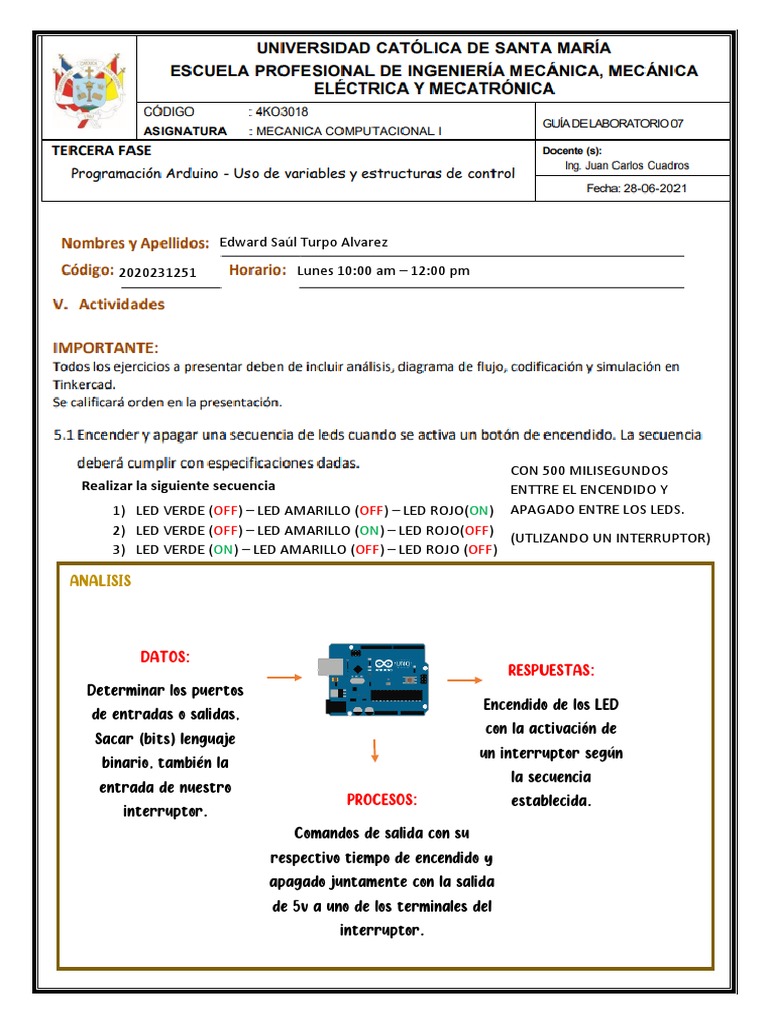

Edward Saúl Turpo Alvarez

2020231251 Lunes 10:00 am – 12:00 pm

CON 500 MILISEGUNDOS

Realizar la siguiente secuencia ENTTRE EL ENCENDIDO Y
s 1) LED VERDE (OFF) – LED AMARILLO (OFF) – LED ROJO(ON) APAGADO ENTRE LOS LEDS.
2) LED VERDE (OFF) – LED AMARILLO (ON) – LED ROJO(OFF)
(UTLIZANDO UN INTERRUPTOR)
3) LED VERDE (ON) – LED AMARILLO (OFF) – LED ROJO (OFF)

ANALISIS
LED VERDE (OFF) – LED
sa AMARILLO (OFF) – LED ROJO
LED VERDE (OFF) – LED AMARILLO (OFF) – LED ROJO (ON) (ON)
DATOS:
RESPUESTAS:
Determinar
s los puertos s
Encendido de los LED
de entradas o salidas,
con la activación de
Sacar (bits) lenguaje
un interruptor según
binario, también la
la secuencia
entrada de nuestro
PROCESOS: establecida.
interruptor.
Comandos de salida con su
respectivo tiempo de encendido y
apagado juntamente con la salida
de 5v a uno de los terminales del
interruptor.
DIAGRAMA DE PSEUDOCODIGO
FLUJO sa
sa

CONEXIONES
CONEXIÓN DE LOS LEDs

• Led rojo-ánodo conectado al puerto 11 designado como salida

• Led amarillo-ánodo conectado al puerto 12 designado como
salida
• Led verde-ánodo conectado al puerto 13 designado como salida
Todos los cátodos con sus respectivas resistencias de 220 Kohms
conectados respectivamente a tierra.
Alimentación mediante el puerto de 5v conectado al riel positivo (+)
y el GND conectado al riel negativo (-) (tierra)
CONEXIÓN DEL INTERRUPTOR

El terminal 2 conectado al puerto 7 y programado para leer entre 0 y 1 para ejecutar la secuencia,
El terminal común conectado con una resistencia de 10 Kohms conectados respectivamente a tierra para evitar un corto
circuito.
Alimentación mediante el puerto de 5v conectado al riel positivo (+) y el GND conectado al riel negativo (-) (tierra)
FUNCIONAMIENTO EN FISICO Y SIMULADOR
SIMULADOR

INTERRUPTOR EN STOP LED ROJO ENCENDIDO

LED AMARILLO
LED VERDE ENCENDIDO
ENCENDIDO
FISICAMENTE

CONEXIONES

LED VERDE ENCENDIDO LED AMARILLO ENCENDIDO LED ROJO ENCENDIDO

 ANALISIS PSEUDOCODIGO
DATOS: RESPUESTAS: sa
sa
Determinar los puertos Encendido de cada
de entradas o salidas, secuencia dependiendo
Sacar (bits) lenguaje de si el valor ingresado
binario, también la es 1 o no lo es,
entrada de nuestro
PROCESOS:
interruptor.sa
Comandos de salida con su respectivo tiempo de encendido
y apagado juntamente con la salida de 5v a uno de los
terminales del interruptor para accionar una de las
secuencias y 0 para la otra con una estructura selectiva.

DIAGRAMA DE
FLUJO
sa
CONEXIONES
CONEXIÓN DEL INTERRUPTOR
El terminal común conectado al puerto 7 y
programado para leer entre 0 y 1 para ejecutar la
secuencia,
El terminal común conectado con una resistencia de 10
Kohms conectados respectivamente a tierra para
evitar un corto circuito.
Alimentación en terminal 2-> siendo así este un (1)
mediante el puerto de 5v conectado al riel positivo (+)
y el GND conectado al riel negativo (-) (tierra)
FUNCIONAMIENTO EN FISICO Y SIMULADOR
SIMULADOR
SECUENCIA CON LECTURA DE CERO DE NUESTRO INTERRUPTOR
LED NARANJA ENCENDIDO LED BLANCO ENCENDIDO
SECUENCIA CON LECTURA DE UNO DE NUESTRO INTERRUPTOR
LED ROJO ENCENDIDO LED AMARILLO ENCENDIDO
CONEXIÓN DE LOS LEDs
SECUENCIA CON CODIGO BINARIO DE SALIDA “UNO”
• Led rojo-ánodo conectado al puerto 11 designado como salida
• Led amarillo-ánodo conectado al puerto 12 designado como
salida
• Led verde-ánodo conectado al puerto 13 designado como salida
SECUENCIA CON CODIGO BINARIO DE SALIDA “CERO”
• Led Naranja-ánodo conectado al puerto 1 designado como salida
• Led Blanco-ánodo conectado al puerto 2 designado como salida
• Led Azul-ánodo conectado al puerto 3 designado como salida
Todos los cátodos con sus respectivas resistencias de 220 ohms
conectados respectivamente a tierra.
Alimentación mediante el puerto de 5v conectado al riel positivo (+)
y el GND conectado al riel negativo (-) (tierra)
LED AZUL ENCENDIDO
LED VERDE ENCENDIDO
FISICAMENTE

EXPLICACION MAS DETALLADA EN EL VIDEO ADJUNTADO

FUNCIONAMIENTO INCLUIDO ☺
 ANALISIS PSEUDOCODIGO
DATOS: RESPUESTAS:
sa sa
Determinar los puertos Encendido de cada led
de entradas o salidas, según la secuencia
Sacar (bits) lenguaje establecida.
binario,

PROCESOS:
Comandos de salida con su respectivo tiempo de encendido
y apagado juntamente con la salida de 5v utilizando la
estructura repetitiva for.

DIAGRAMA DE
FLUJO
sa
CONEXIONES CONEXIÓN DE LOS LEDs

• Led rojo-ánodo conectado al puerto 11 designado como salida

• Led amarillo-ánodo conectado al puerto 12 designado como salida
• Led verde-ánodo conectado al puerto 13 designado como salida
• Led Naranja-ánodo conectado al puerto 8 designado como salida
• Led Blanco-ánodo conectado al puerto 9 designado como salida
• Led Azul-ánodo conectado al puerto 10 designado como salida
Todos los cátodos con sus respectivas resistencias de 220 ohms
conectados respectivamente a tierra.
Alimentación mediante el puerto de 5v conectado al riel positivo (+) y
el GND conectado al riel negativo (-) (tierra)

FUNCIONAMIENTO EN FISICO Y SIMULADOR

SIMULADOR

1) LED NARANJA 2) LED BLANCO 3) LED AZUL

4) LED ROJO 5) LED AMARILLO 6) LED VERDE

FISICAMENTE

EXPLICACION MAS DETALLADA EN EL

VIDEO ADJUNTADO
FUNCIONAMIENTO INCLUIDO ☺
ANALISIS
DATOS: RESPUESTAS:
sa
Determinar los puertos de entradas o Ejecución de cada secuencia según
salidas, Sacar (bits) lenguaje binario, la entrada en código binario de
También las entradas de nuestros nuestros interruptores.
interruptores.sa
PROCESOS:
Realizar la selección de las diferentes secuencias de leds establecidas mediante la entrada o salida en código binario de
nuestros interruptores, mediante una estructura selectiva utilizando if else if para el proceso.

DIAGRAMA DE
FLUJO
sa
PSEUDOCODIGO
CONEXIONES
CONEXIÓN DE LOS LEDs
SECUENCIA CON CODIGO BINARIO DE SALIDA “UNO”

• Led0-ánodo conectado al puerto 0 designado como salida

• Led1-ánodo conectado al puerto 1 designado como salida
• Led2-ánodo conectado al puerto 2 designado como salida
• Led3-ánodo conectado al puerto 3 designado como salida
• Led4-ánodo conectado al puerto 4 designado como salida
• Led5-ánodo conectado al puerto 5 designado como salida
• Led6-ánodo conectado al puerto 6 designado como salida
• Led7-ánodo conectado al puerto 7 designado como salida
Todos los cátodos con sus respectivas resistencias de 220 ohms
conectados respectivamente a tierra.
Alimentación mediante el puerto de 5v conectado al riel positivo (+)
y el GND conectado al riel negativo (-) (tierra)
CONEXIÓN DE LOS INTERRUPTORES

El terminal común del interruptor “UNO” conectado al puerto 13 y programado para leer entre 0 y 1 para
ejecutar la secuencia.
El terminal común del interruptor “DOS” conectado al puerto 12 y programado para leer entre 0 y 1 para
ejecutar la secuencia,

El terminal común de ambos interruptores conectados con una resistencia de 10 Kohms conectados
respectivamente a tierra para evitar un corto circuito.
Alimentación mediante el puerto de 5v conectado al riel positivo (+) y el GND conectado al riel negativo (-)
(tierra) -> En ambos interruptores al terminal “1”
FUNCIONAMIENTO EN FISICO Y SIMULADOR
SIMULADOR
SECUENCIA 0-> INTERRUPTORES (0-0)

1 2

SECUENCIA 1-> INTERRUPTORES (0-1)

1 2

SECUENCIA 2-> INTERRUPTORES (1-0)

1 2

3 4

SECUENCIA 3-> INTERRUPTORES (1-1)

1 2
FISICO
ANALISIS PSEUDOCODIGO
DATOS:
sa RESPUESTAS: sa
Determinar los puertos
de entradas o salidas, Encendido de cada
Sacar (bits) lenguaje semáforo según la
binario, secuencia establecida.

PROCESOS:
Comandos de salida con su respectivo tiempo de encendido y
apagado según la secuencia de cada semáforo, juntamente
con la salida de 5v.

DIAGRAMA DE
FLUJO
sa
CONEXIONES CONEXIÓN DE LOS LEDs

• Led rojo (1)-ánodo conectado al puerto 10 designado como salida

• Led amarillo (1)-ánodo conectado al puerto 9 designado como salida
• Led verde (1)-ánodo conectado al puerto 8 designado como salida
• Led rojo (2)-ánodo conectado al puerto 13 designado como salida
• Led amarillo (2)-ánodo conectado al puerto 12 designado como salida
• Led verde (2)-ánodo conectado al puerto 11 designado como salida
Todos los cátodos con sus respectivas resistencias de 220 ohms
conectados respectivamente a tierra.
Alimentación mediante el puerto de 5v conectado al riel positivo (+) y el
GND conectado al riel negativo (-) (tierra)

FUNCIONAMIENTO EN FISICO Y SIMULADOR

SIMULADOR

Se realiza la secuencia led del

semáforo uno led verde(4seg)
encendido seguidamente del
color Amarillo” ámbar” (2seg),
haciendo la suma de (6seg) que 1 2
es lo que dura el tiempo de
encendido de nuestro led
rojo(6seg) del semáforo dos.
Y hacia a la inversa para
obtener el mismo resultado y
hacer que funcione nuestro
semáforo de doble vía.
Repitiendo la secuencia hasta 3
4
que esta sea interrumpida.
FISICAMENTE

FUNCIONAMIENTO EN EL VIDEO
ADJUNTADO ☺
• Es muy importante recordar conceptos anteriormente aprendidos en
programación en C++ para no cometer fallas en la programación en
Arduino.
• Importante dominar el uso de bucles para acortar mucho más los
códigos de programación.
• Comprender todos los conceptos básicos del funcionamiento del
microcontrolador Arduino Uno para evitar dañarlo accidentalmente.
