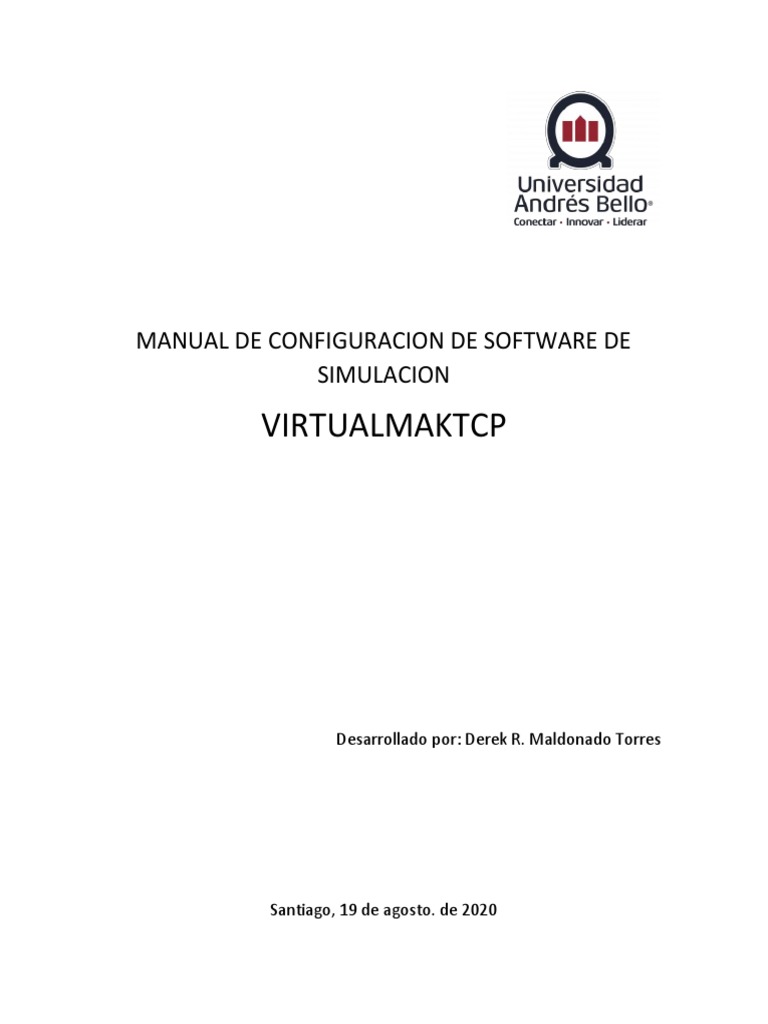

MANUAL DE CONFIGURACION DE SOFTWARE DE

SIMULACION

VIRTUALMAKTCP

Desarrollado por: Derek R. Maldonado Torres

Santiago, 19 de agosto. de 2020

El presente manual tiene como finalidad llevar al usuario una configuración sencilla sobre el
software de simulación VIRTUALMAKTCP para ser usado en las asignaturas que así lo requieran, en
específico se ha adaptado para ser usado con el software de SIEMENS llamado TIA PORTAL.
Desde escritorio seleccionar y dar doble clic al icono de arranque del software de simulación
Desde el menú del VIRTUALMAKTCP lo primero que se debe hacer es seleccionare PLCSIM

Esto origina que se active el Puerto y la opción de activación del servidor

Para ello lo primero es AÑADIR los datos necesarios para realizar la comunicación entre el PLC y el
PC
Este cuadro se despliega al pulsar AÑADIR, en nombre es opcional.
PINCHE PARA OBTENER LA
DIRECCION DE LA TARJETA DE
RED DE SU PC

Seleccione la IP de su PC, si observa acá aparecen dos, si tiene dudas obténgala escribiendo en el
buscador de Windows e ingrese CMD
Se desplegará el comando de DOS, en la línea de comandos escribir IPCONFIG podrá desplegar la
IP de su tarjeta de red

Ya ubicada puede seleccionar desde el cuadro la IP correcta y de OK

CUADRO DE
DIALOGO DE
SELECCIÓN DE IP
NOTA:

ANTES DE SELECCIONAR DIRECCION IP DE PLCSIM

1. ABRIR CUADRO DE DIALOGO DE SELECCIÓN DE IP
2. LUEGO ACTIVAR PLCSIM DESDE TIA PORTAL
3. SELECCIONAR IP DE PLCSIM

PINCHE Y DE OK

Una vez que ya se tiene las IP se procede a pinchar INICIAR SERVIDOR

Luego desde el menú seleccione COMUNICACION

En este cuadro es muy importante tener claro que a pesar de que el rotulo dice PLC IP, usted
debe colocar la IP de su PC, luego de ACEPTAR
Ahora ya está en condiciones de poder realizar cada una de distintas opciones de simulación de
procesos.
Para ejecutar debe
CONECTAR

Las entradas y salidas

deben estar de acuerdo a
las acá presentadas, puede
modificarlas.
