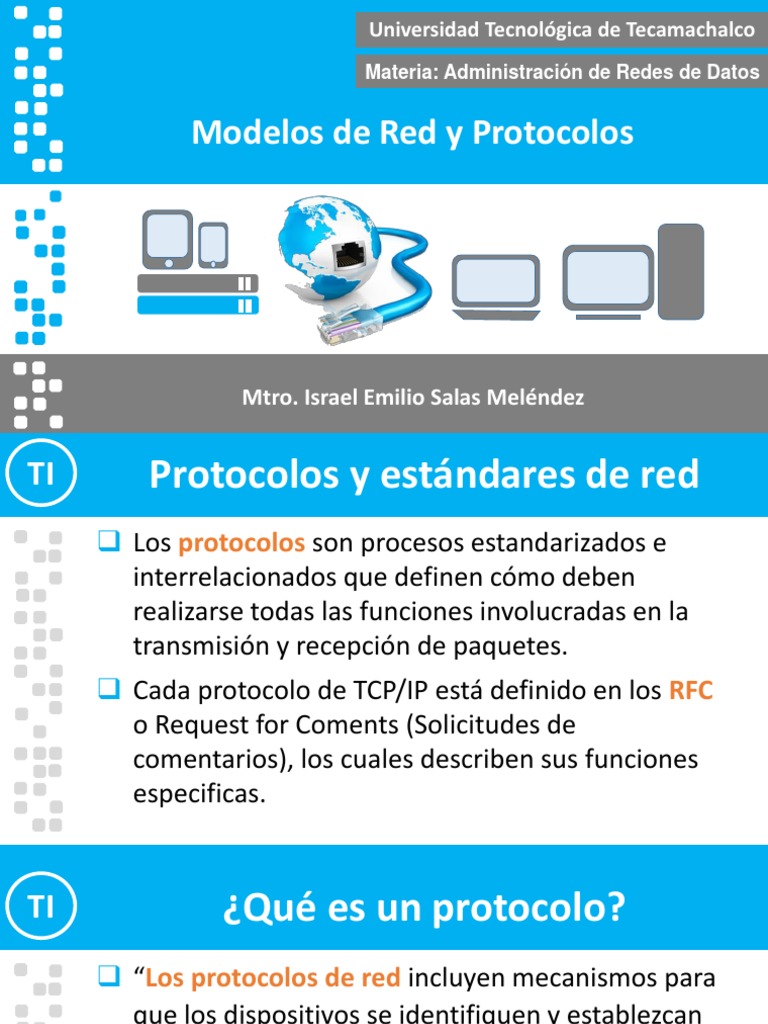

Universidad Tecnológica de Tecamachalco
Materia: Administración de Redes de Datos
Modelos de Red y Protocolos
Mtro. Israel Emilio Salas Meléndez
TI Protocolos y estándares de red
Los protocolos son procesos estandarizados e
interrelacionados que definen cómo deben
realizarse todas las funciones involucradas en la
transmisión y recepción de paquetes.
Cada protocolo de TCP/IP está definido en los RFC
o Request for Coments (Solicitudes de
comentarios), los cuales describen sus funciones
especificas.
TI ¿Qué es un protocolo?
“Los protocolos de red incluyen mecanismos para
que los dispositivos se identifiquen y establezcan
conexiones entre sí, así como reglas de formato
que especifican cómo se forman los paquetes y los
datos en los mensajes enviados y recibidos” (KIO
Networks, 2022).
TI Funciones de los protocolos
Información presentada Cada mensaje se encapsula
Se puede entregar en en formatos estándar en formatos específicos en
unidifusión,
Codifican de cada nivel de comunicación
multidifusión o difusión
los mensajes Formato y
Opciones de Encapsulamiento
entrega del
mensaje Funciones de del mensaje
los protocolos
Sincronización Tamaño del
del mensaje Mensaje
Se refiere a los métodos de acceso Los mensajes tienen tamaños
al medio, a la sincronización y los restringidos, por lo que los
acuses de recibo mensaje grandes se fragmentan
TI Modelos de Red
El sector de redes ha adoptado estándares
abiertos como marco de trabajo, lo que permite la
interoperabilidad entre diferentes fabricantes.
Modelo de protocolos TCP/IP
Modelo de referencia OSI
Una suite de protocolos es un grupo de protocolos
que trabajan en forma conjunta para proporcionar
servicios integrales de comunicación de red.
TI Modelos de Networking
El modelo TCP/IP es un modelo de protocolos
porque describe las funciones que los protocolos
desarrollan en cada capa.
El modelo de referencia OSI (interconexión de
sistemas abiertos) asiste en la comprensión de
las funciones y los procesos involucrados.
TI Modelos de Red
Modelo TCP/IP Modelo OSI
7 Aplicación
Aplicación 6 Presentación
5 Sesión
Transporte 4 Transporte
Internet 3 Red
Acceso a la 2 Enlace de datos
red 1 Física
TI Modelo TCP/IP
Proporciona servicios a las aplicaciones
Aplicación
de los usuarios.
Gestiona la entrega de paquetes
Transporte
entre dispositivos finales.
Internet Ofrece direccionamiento lógico y
determina la mejor ruta a través de la red.
Acceso a Proporciona control de acceso al
la red hardware y a los medios.
TI Ejemplo de envío de un correo
El usuario accede a la aplicación de correo,
Aplicación
escribe su correo y anexa un archivo.
Si el correo es grande, se divide en segmentos
Transporte
con información para su reconstrucción.
Internet Se agrega información como las direcciones IP
origen y destino, entre otra información.
Acceso a Se agregan las direcciones MAC origen y
la red destino para que pueda salir de la LAN y, se
transmite por el medio de red en binario.
TI Modelos OSI
Aplicación Proporciona servicios de red a las aplicaciones de los usuarios.
Presentación Se encarga de la presentación de los datos entre los equipos.
Sesión Establece, administra y finaliza las sesiones (conexiones).
Transporte Proporciona los mecanismos de transporte de datos.
Red Define el direccionamiento IP y el enrutamiento de paquetes.
Enlace de datos
Proporciona direccionamiento físico (MAC) y procedimientos
de acceso a los medios de red para la transmisión de datos.
Física Define las especificaciones físicas de la red de datos.
¿Qué sucede cuando le damos
clic a un video en YouTube?
7 Aplicación 7 Aplicación
Aplicación 6 Presentación Aplicación 6 Presentación
5 Sesión 5 Sesión
Transporte 4 Transporte Transporte 4 Transporte
Internet 3 Red Internet 3 Red
Acceso a la 2 Enlace de datos
Acceso a la 2 Enlace de datos
red 1 Física red 1 Física
Modelo OSI Modelo OSI
7 Aplicación 7 Aplicación
6 Presentación Formato MP4 6 Presentación
Desencapsulamiento
Encapsulamiento
5 Sesión Gestiona la sesión 5 Sesión
Segmenta/Id aplicación
4 Transporte
/gestiona el transporte 4 Transporte
IP origen / IP destino /
3 Red
selección de la mejor ruta
3 Red
Control de acceso al
2 Enlace de datos
medio / direcciones MAC
2 Enlace de datos
1 Física 1100110101 1 Física
Unidades de Datos
Modelo OSI de Protocolo (PDU)
7 Aplicación Datos
6 Presentación Datos Datos
Encapsulamiento
5 Sesión Datos
4 Transporte
Encabezado
de la capa 4
Datos … Encabezado
de la capa 4
Datos Segmento
3 Red Datos … Encabezado
de la capa 3
Encabezado
de la capa 4
Datos Paquete
Encabezado Encabezado Encabezado
2 Enlace de datos de la capa 2 de la capa 3 de la capa 4
Datos Trama
1 Física 1100110101 Bits
TI Encabezado TCP
Fuente: https://ccnadesdecero.es/protocolo-tcp-y-udp-comparacion/
TI Encabezado UDP
Fuente: https://ccnadesdecero.es/protocolo-tcp-y-udp-comparacion/
TI Encabezado IP
Fuente: https://ccnadesdecero.es/encabezado-paquete-ipv4/
TI Encabezado de capa 2
Fuente: https://ccnadesdecero.es/trama-enlace-de-datos/
TI Conmutación de Paquetes
La información se divide en
paquetes con sus direcciones origen
y destino, y un número de secuencia
Alumno de TI Los paquetes se
enrutan de acuerdo a la
mejor ruta disponible
en ese momento
https://uttecam.edu.mx/aulavirtual/
TI Protocolos Servicios
HTTP
(Hypertext Transfer Protocol)
SMTP / POP 3
Protocolos (Simple Mail Transfer Protocol
y Servicios / Post Office Protocol 3)
www.google.com
DNS
(Domain Name System) 216.58. 217.4
FTP
(File Transfer Protocol)
TI Protocolos Servicios
DHCP
(Dynamic Host Configuration Protocol)
Otros
Protocolos SMB
y servicios (Server Message Block)
ping
ICMP
(Internet Control Message Protocol)
Modelo TCP/IP Protocolos Modelo OSI
Protocolo de Protocolo de Sistema de Protocolo de Protocolo de
Transferencia Transferencia Nombres Transferencia Configuración Aplicación
de de Correo de de Archivos Dinámica de
Simple Trivial Host
Aplicación Hypertexto Dominio
Presentación
HTTP SMTP DNS TFTP DHCP
Sesión
Protocolo de Control Protocolo de
Transporte de Transmisión TCP UDP Datagrama de Transporte
Usuario
Protocolo
Internet IP de Internet Red
Enlace de
Acceso a datos
Ethernet DSL Cable Modem
la red
Física
