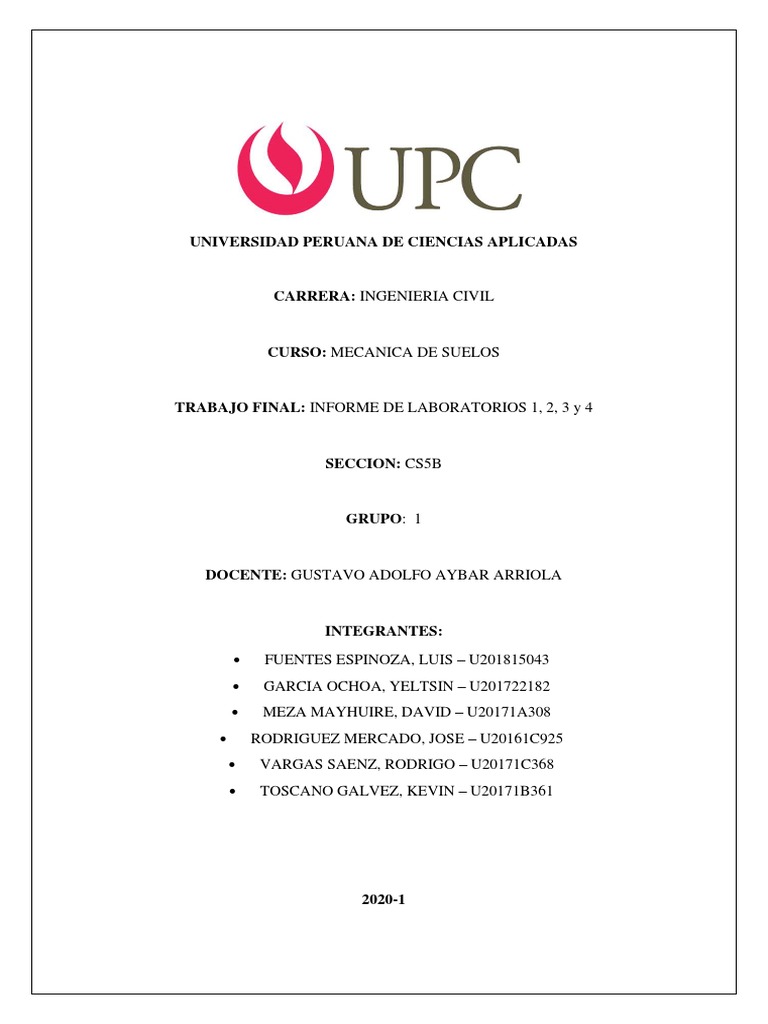

UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS

CARRERA: INGENIERIA CIVIL

CURSO: MECANICA DE SUELOS

TRABAJO FINAL: INFORME DE LABORATORIOS 1, 2, 3 y 4

SECCION: CS5B

GRUPO: 1

DOCENTE: GUSTAVO ADOLFO AYBAR ARRIOLA

INTEGRANTES:
• FUENTES ESPINOZA, LUIS – U201815043
• GARCIA OCHOA, YELTSIN – U201722182
• MEZA MAYHUIRE, DAVID – U20171A308
• RODRIGUEZ MERCADO, JOSE – U20161C925
• VARGAS SAENZ, RODRIGO – U20171C368
• TOSCANO GALVEZ, KEVIN – U20171B361

2020-1
LABORATORIO
1
INDICE

1. ENSAYO N°1: CONTENIDO DE HUMEDAD

1.1. Introduccion
1.2. Normas
1.3. Objetivo
1.4. Marco Teorico
1.5. Materiales y equipo de trabajo
1.6. Procedimiento
1.7. Calculos
1.8. Conclusiones
1.9. Recomendaciones

2. ENSAYO N°2: PESO VOLUMETRICO DEL SUELO COHESIVO

2.1. Introduccion
2.2. Normas
2.3. Objetivo
2.4. Marco Teorico
2.5. Materiales y equipo de trabajo
2.6. Procedimiento
2.7. Calculos
2.8. Conclusiones
2.9. Recomendaciones

3. ENSAYO N°3: GRAVEDAD ESPECIFICA DE LOS SOLIDOS

(Picnometro)
3.1. Introduccion
3.2. Normas
3.3. Objetivo
3.4. Marco Teorico
3.5. Materiales y equipo de trabajo
3.6. Procedimiento
3.7. Calculos
3.8. Conclusiones
3.9. Recomendaciones
1. ENSAYO N°1: CONTENIDO DE HUMEDAD

1.1. Introduccion

El contenido de humedad es una propiedad importante en la ingeniería civil, ya

que es la relación del cociente del peso de las partículas sólidas y el peso del agua
que almacena, esto también puede estar expresado en porcentaje. Para hallar el
contenido de humedad, se tiene que tener en cuenta el horno presente en el
laboratorio, donde eso se puede controlar. Por lo general, se introduce al horno a
una temperatura de 110°C para que el agua se evapore. Es decir, la muestra no
debe de sobrepasar las 12 horas que este en el horno, luego se retira la muestra y
se pesa. El peso del agua será la diferencia entre el peso de la muestra en estado
natural y muestra seca del suelo.

1.2. Normas

El ensayo de contenido de humedad se toma en cuenta con las siguientes normas:

➢ NTP 339.127: Método de ensayo para determinar el contenido de

humedad de un suelo.
➢ ASTM D2216: Método estándar para la determinación del contenido
de humedad en laboratorio.

1.3. Objetivo

Determinar el contenido de humedad de la muestra del suelo.

1.4. Marco Teórico

Contenido de Humedad

El contenido de agua o humedad es la cantidad de agua contenida en un material,

tal como el suelo (la humedad del suelo), las rocas, la cerámica o la madera medida
sobre la base de análisis volumétricos o gravimétricos. Esta propiedad se utiliza
en una amplia gama de áreas científicas y técnicas, y se expresa como una
proporción que puede ir de 0 (Completamente seca) hasta el valor de la porosidad
de los materiales en el punto de saturación. (Completamente saturada).
Se calcula mediante la siguiente formula

𝑊𝑤
𝑊= 𝑥100%
𝑊𝑠

Donde:

𝑊𝑤 = Peso del agua existente en el contenido del suelo.

𝑊𝑠 = Peso de las partículas sólidas.

𝑊 = Contenido de humedad.

1.5. Materiales y equipo de trabajo

• Balanza Digital

• Horno de secado

• Recipientes para el material

1.6. Procedimiento
a) Primero se calcula el peso de los contenedores en la balanza.
b) Se usa especímenes de ensayos de acuerdo en el manual 50 gr.
c) Colocamos una cantidad de la muestra en los contenedores. De ahí, llevamos
el contenedor con el suelo húmedo a la balanza y anotamos el peso en el
contenedor, el contenedor A fue de 12.4gr y contenedor B fue de 13.2gr y el
contenedor C de 11.9.
d) Se lleva al horno de secado a una temperatura de 110°±5°C durante 24 horas.
e) Luego sacamos los contenedores y tendremos la muestra de suelo seco y lo
pesamos fue de 30.8gr para el contenedor A y 32.4gr para el contenedor B y
11.9gr para el contenedor C.
f) Luego los datos obtenidos sacamos la cantidad de peso del suelo seco que para
la el contenedor A, contenedor B y contenedor C.
g) Y por último, se lleva a realizar los cálculos para saber el contenido de
humedad con los datos calculados anteriormente.

1.7. Cálculos y resultado

Muestra 1

𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 = 12.4 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 = 49.2 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 30.8 𝑔𝑟

• Cálculo del peso del agua (𝑊𝑤 )

𝑊𝑤 = 𝑊𝑐á𝑝 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
𝑊𝑤 = 49.2 − 30.8 = 18.4 𝑔𝑟

• Cálculo del peso de suelo seco (𝑊𝑠 )

𝑊𝑠 = 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎
𝑊𝑠 = 30.8 − 12.4 = 18.4 𝑔𝑟
 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜
𝑊= × 100
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎

49.2 − 30.8
𝑊= × 100 = 100%
30.8 − 12.4

Diagrama de fases de la muestra 1

volumen(cm3) peso(gr)
aire 0
18.4 agua 18.4 36.8
suelo 18.4

𝑊𝑚
𝑦𝑚 =
𝑉𝑚
Donde:
𝛾𝑚 = Peso específico de la muestra
𝑊𝑚 = Peso de la muestra
𝑉𝑚 = Volumen de la muestra

36.8
𝑦𝑚 =
𝑉𝑚

Muestra 2

𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 = 13.2 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 = 51.3 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 32.4 𝑔𝑟

• Cálculo del peso del agua (𝑊𝑤 )

𝑊𝑤 = 𝑊𝑐á𝑝 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
𝑊𝑤 = 51.3 − 32.4 = 18.9 𝑔𝑟

• Cálculo del peso de suelo seco (𝑊𝑠 )

𝑊𝑠 = 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎
𝑊𝑠 = 32.4 − 13.2 = 19.2 𝑔𝑟
 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜
𝑊= × 100
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎

51.3 − 32.4
𝑊= × 100 = 98.44%
32.4 − 13.2

Diagrama de fases de la muestra 2

volumen(cm3) peso(gr)
aire 0
18.9 agua 18.9 38.1
suelo 19.2

𝑊𝑚
𝑦𝑚 =
𝑉𝑚
Donde:
𝛾𝑚 = Peso específico de la muestra
𝑊𝑚 = Peso de la muestra
𝑉𝑚 = Volumen de la muestra
38.1
𝑦𝑚 =
𝑉𝑚

Muestra 3

𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 = 11.9 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 = 50.6 𝑔𝑟
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 31.6 𝑔𝑟

• Cálculo del peso del agua (𝑊𝑤 )

𝑊𝑤 = 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
𝑊𝑤 = 50.6 − 31.6 = 19 𝑔𝑟

• Cálculo del peso de suelo seco (𝑊𝑠 )

𝑊𝑠 = 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎 + 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎
𝑊𝑠 = 31.6 − 11.9 = 19.7 𝑔𝑟
 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.ℎú𝑚𝑒𝑑𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜
𝑊= × 100
𝑊𝑐á𝑝𝑠𝑢𝑙𝑎+𝑠.𝑠𝑒𝑐𝑜 − 𝑊𝑐á𝑝𝑠𝑢𝑙𝑎

50.6 − 31.6
𝑤= × 100 = 96.45%
31.6 − 11.9

Diagrama de fases de la muestra 3

volumen(cm3) peso(gr)
aire 0
19 agua 19 38.7
suelo 19.7

𝑊𝑚
𝑦𝑚 =
𝑉𝑚
Donde:
𝛾𝑚 = Peso específico de la muestra
𝑊𝑚 = Peso de la muestra
𝑉𝑚 = Volumen de la muestra

38.7
𝑦𝑚 =
𝑉𝑚

Promedio

𝑊1 + 𝑊2 + 𝑊3
3

100 + 98.44 + 96.45

= 𝟗𝟖. 𝟑𝟎%
3

• La muestra estudiada es un suelo arcilloso, M.4621 – cuya procedencia es de

San Miguel. La profundidad a la que fue extraída corresponde entre los 0.5 y 0.7
m.
• La cantidad de humedad promedio fue de 98.30%
• No se excluyó ningún material del espécimen.
• Para poder secar el ensayo se puede usar horno
 FORMATO N°1

Ensayo: Contenido de Humedad Norma: NTP 339.127/ ASTMD 2216

Sección: CS5B Grupo: 1
Docente: Gustavo Adolfo Aybar Arriola

Datos
Procedencia de la muestra: Cantera Gloria
Profundidad de la muestra: 0.6m
Muestra
Profundidad de ensayo(m) 0.5m - 0.7m
Numero de capsula Tarro 1 Tarro 2 Tarro 3
Peso de la capsula 12.4 13.2 11.9
Peso de la capsula + suelo húmedo (gr) 49.2 51.3 50.6
Peso de la capsula + suelo seco (gr) 30.8 32.4 31.6
Peso del agua (gr) 18.4 18.9 19
Peso del suelo seco (gr) 18.4 19.2 19.7
Contenido de humedad (%) 100 98.44 96.45
Contenido de humedad promedio 98.30
1.8. Conclusión
Después de realizar todos los cálculos, se puede concluir que el suelo de la
muestra tiene un porcentaje de humedad de aproximadamete100%. Eso quiere
decir que es un suelo bien gradado y que es un suelo saturado. Tiene muy
pocos vacíos.

1.9. Recomendaciones
• Para poder realizar un buen ensayo se debe usar un recipiente o una
cápsula para cada ensayo. Además, deber ser de un material hermético
para evitar la pérdida de la humedad de la muestra.
• Se debe tener cuidado a la hora de pesar las cápsulas, ya que puede variar
los datos a la hora del cálculo
• No manipular las cápsulas constantemente, ya que puede causar que se
pierda muestras y varíe el peso.
• Para el ensayo que se realiza en los laboratorios es preferible que no se use
muestras con un peno no menor que 20gr
2. ENSAYO N°2: PESO VOLUMETRICO DEL SUELO COHESIVO

2.1. Introducción

Según la adversidad de autores el peso volumétrico es llamado también como

peso específico o peso unitario de muestra. El peso volumétrico se define
como la relación del peso de la masa del suelo entre su volumen de masa.

2.2. Normativa

➢ NTP 339.253: Método de ensayo normalizado para la medición de la

densidad de suelos y rocas in-situ por el método del reemplazo con
agua en un pozo de exploración. 1ª Edición.

2.3. Objetivo

Determinar el peso volumétrico del suelo cohesivo de una muestra inalterada.

2.4. Marco Teórico

Peso Volumétrico
El Peso específico de un cuerpo es la relación del peso del objeto en estudio
entre su volumen. Además, la relación es constante en el momento de aplicarla

Principio de Arquímedes
Según el principio de Arquímedes se establece: Si un cuerpo está parcial o
totalmente sumergido en un fluido, éste ejerce una fuerza hacia arriba sobre el
cuerpo igual al peso del fluido desplazado por el cuerpo.

2.5. Materiales y equipo de trabajo

• Balanza Hidrostática, con sensibilidad de 0.1gr.

• Parafina Solida

• Muestra Probeta graduada

• Muestra extraída
 • Estufa o cocinilla eléctrica

• Olla pequeña
• Canastilla de acero galvanizado

2.6. Procedimiento
a) Se toma una muestra tallada, sin dejar que se agriete o pierda 13
fragmentos de suelo, posteriormente se pesa la muestra en la balanza
y se anota su resultado que fue de 257 gr.
b) Seguidamente, se procede a encender la cocina para colocar la parafina
en un recipiente de aluminio para que pase de estado sólido a líquido.
El siguiente paso, procedemos a sumergir la muestra en la parafina
derretida, cumpliendo el siguiente orden: primero la mitad de la
muestra en la parafina liquida y finalmente la otra mitad de la misma.
Dichos pasos se deben realizar varias veces hasta que la parafina cubra
en su totalidad la muestra de tal modo que sea impermeable. (no entre
ni salga agua).
c) Posteriormente se pasa a pesar la muestra del suelo cubierta con la
parafina que el peso fue de 264.10 gr.
d) Finalmente, se cubre un balde en su totalidad con agua suficiente para
cubrir el volumen total de la 14 canastilla. De esta forma colocamos la
canastilla dentro del balde lleno de agua y esperamos que el agua se
estabilice, dicha canastilla tiene que encontrarse en el centro del balde
(sin acercarse a las paredes del balde). Se introduce la muestra
parafinada dentro de la canastilla y registrar el peso sumergido de
muestra parafinada que fue de 109.5 gr.
2.7. Cálculos

El valor del Peso volumétrico será determinado aplicando las siguientes

ecuaciones:

𝑊𝑝𝑎𝑟𝑎𝑓𝑖𝑛𝑎
𝛾𝑝𝑎𝑟𝑎𝑓𝑖𝑛𝑎 =
𝑉𝑝𝑎𝑟𝑎𝑓𝑖𝑛𝑎

Wm= Peso de la masa

Vm= Volumen de la masa

Se tiene los siguientes datos:

● Peso de la muestra húmeda al aire (g) = 257 g

● Peso de la muestra húmeda + parafina al aire (g)= 264.10 g

● Densidad de la parafina (𝑔𝑟 /𝑐𝑚3) = 1.2 (g𝑟 /𝑐𝑚3)

● Peso sumergido de la muestra= 109.5 g

● Wm + p: Peso de la muestra húmeda + parafina al aire (gr).
● Wp: Peso de la parafina (gr).
Wm + p: Peso de la muestra húmeda + parafina al aire (gr).

Wm = W(m + p) − Wp

257 = 264.10 - Wp

Wp = 7.10 g

Vm + p: Volumen de muestra más parafina. (cm3)

• W (m + p) aire: Peso de la muestra húmeda + parafina al aire

• W (m + p) sumergida: Peso de la muestra húmeda sumergida

V(m + p) = W(m + p)aire − W(m + p)sumergido

V (m + p) = 264.10 - 109.50

V (m + p) =154.6 cm3
Luego:

Densidad Parafina = 1.2 ( 𝑔𝑟 /𝑐𝑚3)

V parafina = (7.1 g / 1.2 cm3)

V parafina = 5.91 cm3

• Vm + p: Volumen de muestra más parafina. (cm3)

• Vp: Volumen de la parafina (cm3)
• Vm: Volumen de muestra (cm3)
𝑉𝑚 = 𝑉𝑚 + 𝑝 − 𝑉𝑝

Vm= 154.6 - 5.91

Vm = 148.69 cm3

P.V: Peso volumétrico del suelo (cm3).

• Wm: Peso de la muestra húmeda al aire (gr).

• Vm: Volumen de la muestra de suelo (cm3).

𝑊𝑚
𝑃. 𝑉 =
𝑉𝑚

P.V = (257g /148.69 cm3)

P.V = 1.72 g/cm3

 FORMATO N°2

LABORATORIO DE MECANICA Lab. N° 1

DE SUELOS Ciclo: 2020-1
PESO VOLUMÉTRICO DE Fecha:19/05/2020
UN SUELO COHESIVO
NORMA NTP 339.139 Hoja:16
PROYECTO : Peso Volumétrico del suelo cohesivo
MUESTRA N° : 1 Muestreado por : Yeltsin,
Rodrigo
UBICACIÓN : Ayacucho Hecho por : Grupo 1
Fecha de
COORDENADAS/PROCEDENCIA: 13°09’48.7’’S,
74°11’41’’W Muestreo : 19/05/2020
Profundidad (m): 2m Fecha de Ensayo:
Temperatura de secado : 60+- 05º Revisado por: Ing. Gustavo
Adolfo Aybar Arriola

DATOS PRINCIPALES
E1 E2 E3 E4
1. Peso de la muestra humedad al aire (g)
257g
2. Peso de la muestra húmeda + parafina del
aire (g) 264.10g
3. Peso de la parafina (g) 7.1g
4. Densidad de la parafina (g/cm3) 1.2g
5. Lectura Inicial (cm3) solo para método A
cuando se utiliza Probeta calibrada 109.5g
6. Lectura Final (cm3) o Peso sumergido de
la muestra 114.7g
7. Volumen de la parafina utilizada (cm3) 5.91g
8. Volumen de la muestra con parafina
(cm3) ((1)-((6)) 154.6g
9. Volumen de la muestra del suelo (cm3) 148.69g
10. Peso volumétrico (gr/cm3) 1.72
11. Peso volumétrico promedio (gr/cm3)
2.8. Conclusiones

● Se evidencia que, mediante el presente ensayo se puede determinar y

calcular el peso volumétrico, donde los resultados no son valores exactos
porque la parafina podría no subir en su totalidad los poros de la muestra
y esto ocasiona un error al momento de pesar la muestra tallada.
● Se determinó que el peso volumétrico del suelo, es 1.72 gr/ cmᵌ.
● El peso volumétrico determina la cantidad de peso existe en una unidad de
cm3 de volumen, los cálculos en construcciones se facilitan con hallar el
peso volumétrico

2.9.Recomendaciones

• Se recomienda no obtener la muestra superficial del suelo, pues sus

propiedades o características pueden esta alteradas, sino de una parte
obtenida de una excavación más profunda.
• Se debe de cubrir totalmente la muestra de arcilla y parafina, para no
afectar los resultados obtenidos en este ensayo
• En esta prueba se realizó la prueba del principio de Arquímedes, lo cual
es susceptible a error tanto humano como de la calibración y medición de
los equipos usados en este ensayo.
3. ENSAYO N°3: GRAVEDAD ESPECIFICA DE LOS SOLIDOS
(Picnómetro)

3.1. Introducción
La gravedad específica o peso específico de sólidos (Gs) se obtiene en la práctica
como la relación entre el peso de los sólidos y el peso de agua que desalojan a la
temperatura ambiente. A este valor obtiene se le realiza una corrección por
temperatura.
Las partículas gruesas contienen, generalmente, aire entrampado en poros
impermeables, que sólo podrían eliminarse rompiendo las partículas en granos
más finos. Por esto, el peso específico obtenido en esos casos es un peso específico
de sólidos “aparente”.
En la Mecánica de Suelos, generalmente interesa la gravedad específica o peso
específico aparente de las partículas integrales y por lo tanto las partículas que se
usen no deben ser molidas o rotas. El peso específico de un suelo se expresa en
unidades de peso sobre volumen, usualmente se emplea el peso específico relativo
de los sólidos de un suelo que se obtiene como la relación entre el peso específico
de la materia que constituye las partículas del suelo y el peso específico del agua
destilada a 20°C. (Gs).

3.2. Normas
El ensayo de gravedad específica (Gs) está basado según las normas
➢ NTP 339.131: Método de ensayo para determinar el peso específico
relativo de las partículas sólidas de un suelo, la cual establece el método
de ensayo para determinar el peso específico relativo de las partículas
sólidas de suelo por medio de un picnómetro.
➢ ASTM D854-58: Standard Test Methods for Specific Gravity of Soil
Solids by Water Pycnometer. Ensayo en el cual se determina la gravedad
especifica mediante el uso de un picnómetro de agua.

3.3. Objetivo

Determinar el valor de la gravedad específica de la fase sólida experimentalmente

en el laboratorio así a su vez la relación entre el peso específico de la misma, y el
peso específico del agua siguiendo el procedimiento que detalla la norma.
3.4. Marco Teórico

El valor de la gravedad específica es necesario para calcular la relación de vacíos

de un suelo, se utiliza también en el análisis del hidrómetra y es útil para predecir
el peso unitario del suelo. Ocasionalmente el valor de la gravedad específica puede
utilizarse en la clasificación de los minerales del suelo, algunos minerales de
hierro tienen un valor de gravedad específica mayor que los provenientes de sílica.
La gravedad específica de cualquier sustancia se define como el peso unitario del
material en cuestión dividido por el peso unitario del agua destilada a 4°C.

3.5. Materiales y equipos de trabajo

• Frasco volumétrico (picnómetro), de 100 a 500 cm3 de capacidad.

• Horno o Estufa, capaz de mantener temperaturas uniformes y constantes

hasta 110 ± 5°C (230 ± 9 °F).

• Balanza, una con capacidad de 1200 g y sensibilidad de 0.01 g, otra

con capacidad de 200 g y sensibilidad de 0.001 g.
• Piseta

• Termómetro graduado, con una escala de 0 a 50 °C (32 a 122 °F) y con

precisión de 0.1 °C (0.18 °F).

• Embudo

• Franela
3.6. Procedimiento
a) Previamente se obtuvo la masa del picnómetro (de capacidad de 500ml)
b) Se introduce la muestra de suelo en el picnómetro (120gr-130gr aprox)
c) Luego, se llena parcialmente con agua destilada (a 24.3°C) hasta las ¾
partes del picnómetro.
d) Para eliminar las burbujas de aire atrapado en la base se procede a mover
el picnómetro de diferentes formas, de manera uniforme.
e) Luego se introduce más agua destilada hasta llegar a la marca y coincidir
con el fondo del menisco.
f) Una vez alcanzado el nivel se usa una franela para retirar las burbujas de
aire que se encontraban en la superficie.
g) A continuación, se pesa en la balanza el picnómetro con la muestra de
suelo y agua destilada.
h) Finalmente, se obtiene la temperatura de la muestra usando el termómetro
graduado. Tener cuidado de no tocar el fondo del picnómetro.

3.7. Cálculos
Para calcular la Gravedad Específica de los sólidos se usará la siguiente ecuación:
𝑊0 ∗ 𝐾
𝐺𝑠 =
𝑊0 + 𝑊2 − 𝑊1
Donde:
W1: Peso del picnómetro + agua + sólidos a la temperatura del ensayo (g).
W0: Peso del suelo seco (g). El peso de la tara debe ser restado de este valor para
obtener el peso del suelo seco.
W2: Peso del picnómetro más agua a la temperatura del ensayo (g).
K: Factor de corrección basado en el peso específico del agua a 24.3°C. (Tabla)

Calculo de Gravedad Especifica (K=0.99902)

122.1 × 0.99902
𝐺𝑠1 = = 2.44
122.1 + 666.1 − 738.2

122.7 × 0.99902
𝐺𝑠2 = = 2.45
122.7 + 658.9 − 731.6
 Promedio de Gravedad Específica 1 y 2

2.44 + 2.45
𝐺𝑠𝑃𝑅𝑂𝑀 =
2
𝐺𝑠𝑃𝑅𝑂𝑀 = 2.445
𝐺𝑠𝑃𝑅𝑂𝑀 = 2.45

FORMATO N°3

GRAVEDAD ESPECIFICA DE LOS SOLIDOS (Gs)

Calicata: 0.7-0.9 Muestra: 1 Profundidad (m):
Cantera: Gloria Fecha: 19/05/2020 0.86

%Pasante del tamiz N°8:

1 N° DE FIOLA N°1 N°2
2 PESO DE LA FIOLA (g) 166.8 167.3
PESO DE LA MUESTRA DE SUELO
3 SECO (g) 122.1 122.7
PESO DE LA MUESTRA DE SUELO
4 SECO + PESO DE LA FIOLA (g) 288.9 290.0
PESO M. SUELO SECO + PESO FIOLA
5 + PESO AGUA (g) 738.2 731.6
6 PESO FIOLA + PESO DE AGUA (g) 666.1 658.9 PROMEDIO
PESO ESPECIFICO RELATIVA DE
7 SOLIDOS (3/(3+6-5)) 2.44 2.45 2.445
3.8. Conclusiones

• El factor corrección de la temperatura (K) es muy importante en

nuestra ecuación por el cambio de temperatura.
• La gravedad especifica del solido del suelo (GS) es 2.45 g/cm2.
• Estos datos son muy importantes ya que con ellos puedo conocer las
relaciones de fases del suelo.
• Nuestro Gs (gravedad específica) calculado de no se encuentra dentro
de los valores esperados que se muestran a continuación:

Gs (Gravedad Especifica)
TIPO DE SUELO
ARENA 2.65 – 2.67
ARENA FINA (LIMOSA) 2.67 – 2.70
ARCILLA INORGANICA 2.67 – 2.80
SUELOS CON HIERRO 2.75 – 3.00
SUELOS INORGANICOS ≤2

• Este error se presenta, porque el aire no fue extraído debidamente y por

el poco tiempo que se dio a la fiola para darnos un valor aproximado
pero no exacto. Debido a que nos tomaría un tiempo de 24 horas.
• Una minúscula gota de agua puede producir 0.05 G de error. Esto
puede ser reducido a través del uso de diferentes lecturas de
temperatura.

3.9. Recomendaciones

• El aire atrapado en la muestra genera un porcentaje de error por eso se

recomiendo remover el aire de manera cuidadosa.
• No usar agua con partículas dentro de ella ya que eso genera otro tipo
de error, se debe usar agua destilada.
• El peso del picnómetro es variable a pesar de tener la misma capacidad.
LABORATORIO

2
INDICE

1. ENSAYO N°1: ANALISIS GRANULOMETRICO POR TAMIZADO

1.1.Introduccion
1.2.Normas
1.3.Objetivo
1.4.Marco Teorico
1.5.Materiales y equipo de trabajo
1.6.Procedimiento
1.7. Calculos
1.8.Conclusiones
1.9.Recomendaciones

2. ENSAYO N°2: LIMITE LIQUIDO

2.1.Introduccion
2.2.Normas
2.3.Objetivo
2.4. Marco Teorico
2.5.Materiales y equipo de trabajo
2.6.Procedimiento
2.7.Calculos
2.8. Conclusiones
2.9.Recomendaciones

3. ENSAYO N°3: LIMITE PLASTICO

3.1.Introduccion
3.2.Normas
3.3. Objetivo
3.4.Marco Teorico
3.5.Materiales y equipo de trabajo
3.6.Procedimiento
3.7.Calculos
3.8. Conclusiones
3.9.Recomendaciones
1. ENSAYO N°1: ANALISIS GRANULOMETRICO POR TAMIZADO
1.1. Introducción
Se desarrollara el procedimiento y cálculos para análisis granulométrico que se le
llevo a cabo a una muestra de suelo según los datos propuestos, para clasificarlo
en grava, arena, para realizar esto necesitamos el análisis granulométrico
mecánico por tamizado al suelo que trata de la separación del suelo para
determinar sus tamaños por una serie de tamices ordenadas de mayor a menor
abertura, y luego al expresaremos de dos maneras analíticamente o gráfica,
analíticamente a través de tablas, calculando los porcentajes retenidos y los
porcentajes que pasa por cada tamiz, y gráficamente mediante una curva dibujada
en papel log-normal. Los granos que conforman el suelo y tienen diferente
tamaño, van desde los granos grandes que son los que se pueden tomar fácilmente
con las manos, hasta los granos pequeños, los que no se pueden ver con un
microscopio.

1.2. Normas

➢ ASTM C 136-01: “Standard Test Method for Sieve Analysis of Fine and
Coarse Aggreates”. Método estándar de ensayo para análisis por tamizado de
agregados finos y grueso.
➢ ASTM D-422: Describe el método para determinar los porcentajes de suelo
que pasan por los distintos tamices de la serie empleada en el ensayo, hasta la
malla N°200.
➢ NTP 339.128: “Método de ensayo para el análisis granulométrico”

1.3. Objetivo

Determinar los tamaños de las partículas de un suelo por medio de los porcentajes
de suelo que pasan por los distintos tamices de la serie empleada en el ensayo,
25.000 mm (1”) hasta el de 74 mm (No 200).

1.4. Marco Teórico

El análisis granulométrico se refiere a la determinación de la cantidad en porciento
de los diversos tamaños de las partículas que constituyen el suelo. Para el
conocimiento de la composición granulométrica de un determinado suelo existen
diferentes procedimientos. Para clasificar por tamaños las partículas gruesas el
procedimiento más expedito es el del tamizado. El análisis granulométrico por
tamizado se realiza hasta las partículas de suelo retenidas en el tamiz No. 200 y
consiste en hacer pasar el suelo a través de un juego de tamices de aberturas
conocidas. Por tanto, el tamaño o diámetro de la partícula está definido por
dimensión lateral o lado de la abertura cuadrada del tamiz. La textura y
propiedades físicas del suelo dependerán del tamaño de ellas. Mayor tamaño de
partículas significará mayor espacio entre ellas, resultando un suelo más poroso;
menor espacio entre ellas dificultando el paso del aire y el agua, por lo tanto, este
suelo será menos poroso.

Así es posible también su clasificación mediante sistemas como AASHTO o

SUCS. Conocida la composición granulométrica del material, se le representa
gráficamente para formar la llamada curva granulométrica del mismo, diámetros
característicos, coeficiente de uniformidad, coeficiente de curvatura y gradación
del suelo.

Granulometría: Se define como la distribución de los diferentes tamaños de las

partículas de un suelo, expresado como un porcentaje en la relación con el peso
total de la muestra seca.

Curva granulométrica: Para este análisis se utilizan dos procedimientos en

forma combinada, las partículas mayores se separan por medio de tamices
estandarizados, y luego se pesan las cantidades que han sido retenidas en cada
tamiz

Coeficiente de uniformidad: Es la relación que existe entre el diámetro de la

partícula que pesa 60% con relación al diámetro de la partícula que pasa el 10%
del material.

Coeficiente de curvatura: Es la relación que existe entre el cuadrado del

diámetro de la partícula que pasa el 30% y el producto de la partícula que pasa el
60% y el diámetro de la partícula que pasa el 10% del material.
 Módulo de fineza: El módulo de finura es el valor correspondiente a la centésima
parte de la suma de los porcentajes retenidos acumulados de los tamices. Se
calcula tanto para suelos granulares, como para suelos finos. Cuanto mayor sea el
módulo de finura más grueso es el material.

1.5. Materiales y equipo de trabajo

• Balanza

• Tamices de malla cuadrada

• Brocha

• Envases
1.6. Procedimiento
➢ ANALISIS POR MEDIO DE TAMIZADO DE LA FRACCION RETENIDA
EN EL TAMIZ No. 10
• Se separa la cantidad de muestra retenida en el tamiz No.10 usando los tamices:
75 mm (3”), 50 mm (2”), 37.5 mm (11/2”), 25 mm (1”), 19 mm (3/4”), 9.5 mm (3/8”),
4.75 mm (No.4) y 2 mm (No. 10) o los que sean necesarios dependiendo de las
especificaciones para el material que se ensaya.
• En la operación de tamizado manual se mueve el tamiz o tamices de un lado a otro y de
forma circular, de forma que la muestra se mantenga en movimiento sobre la malla. Debe
comprobarse al separar los tamices que la operación está terminada; esto se sabe cuándo
no pasa más del 1% de la parte retenida al tamizar. Si quedan partículas apresada en la
malla, deben separarse con un pincel o cepillo y reunirlas con lo retenido en el tamiz.
• Se determina el peso de cada fracción en una balanza con una sensibilidad de 0.1%.

➢ ANALISIS GRANULOMETRICO DE LA FRACCION FINA

• El análisis granulométrico de cantidad que pasa el tamiz No. 10 se hará por tamizado.
• Los materiales arenosos que contengan muy poco limo y arcilla, se podrán tamizar en
seco.
• Los materiales limo-arcillosos, cuyos terrones en estado seco no rompan con facilidad,
se procesarán por la vía húmeda.
• Si se requiere la curva granulométrica incluyendo la cantidad menor que el tamiz N°200,
la gradación de esta se determinara por sedimentación, utilizando el hidrómetro para
obtener los datos necesarios.
• La cantidad de tamaño mayor que el tamiz N°200 se analizara por tamizado en seco,
lavando la muestra previamente.

1.7. Cálculos
• Hallando D60, entre los tamices ¼ y N°4:

6.350 − 9.500
D60 = ( ) (Log(60) − Log(66.43)) + 9.500
Log(59.11) − Log(66.43)
D60 = 6.7
• Hallando D30, entre los tamices N°10 y N°40:

0.850 − 2.000
D30 = ( ) (Log(30) − Log(41.67)) + 2.00
Log(28.81) − Log(41.67)
D30 = 0.97

• Hallando D10, entre los tamices N°60 y N°140:

0.250 − 0.425
𝐷10 = ( ) (𝐿𝑜𝑔(10) − 𝐿𝑜𝑔(13.36)) + 0.425
𝐿𝑜𝑔(5) − 𝐿𝑜𝑔(13.36)

D10 = 0.37
• Coeficiente de uniformidad:

CU = (6.75/0.37) = 18.24
• Coeficiente de curvatura:

CC = 0.38
 FORMATO N°4
ANALISIS GRANULOMETRICO POR TAMIZADO

ASTM D422/ AASHTO T88

NTP 339.128
Características del suelo
Suelo con limo y arcilla de contenido
ensayado
Peso inicial de la muestra Peso de Muestra Secado al
(g): 2310.6 aire (g): 2124.2
Peso seco de la fracción
Peso de Muestra Secado
retenida en el tamiz N 10
al Horno (g)
1985.6 (g): 297.4
Contiene mucha
% Humedad Observaciones
16.36 humedad

ABERTUR Peso Retenido %Parcial ACUMULADO

Tamiz
A (mm) (g) Retenido Retenido Pasante
3'' 75.000 0 0 0 100
2'' 50.000 0 0 0 100
1 1/2'' 37.500 194.6 8.38 8.38 91.62
1'' 25.000 97.4 4.20 12.58 87.42
3/4'' 19.000 135.9 5.85 18.43 81.57
1/2'' 12.500 226.6 9.76 28.19 71.81
3/8'' 9.500 124.8 5.38 33.57 66.43
1/4'' 6.350 169.9 7.32 40.89 59.11
N°4 4.760 107.5 4.63 45.52 54.48
N°10 2.000 297.4 12.81 58.33 41.67
N°20 0.850 298.5 12.86 71.19 28.81
N°40 0.425 358.6 15.45 86.64 13.36
N°60 0.250 194.1 8.36 95.00 5.00
N°140 0.106 106.7 4.60 99.60 0.40
N°200 0.075 9.6 0.40 100 0.00
TOTAL 2321.6 100
1.8. Conclusiones
• Con esta curva granulométrica podemos determinar tres parámetros básicos de
nuestro suelo que se usa para clasificar los suelos granulares. Los tres parámetros
son:

✓ Diámetro efectivo.
✓ Coeficiente de uniformidad.
✓ Coeficiente de curvatura.

• El análisis granulométrico al cual se somete un suelo es de mucha ayuda para la

construcción de proyectos, tanto estructurales como de carretera porque con este
se puede conocer la permeabilidad y la cohesión del suelo.
 • Al aplicar el método granulométrico por tamizado se puede clasificar los suelos
en grava, arena y limo es muy fácil de aplicarlo en el laboratorio y se logra el
análisis granulométrico con los datos obtenidos.
• En el ensayo de granulometría por tamizado, se llegó a la conclusión que la
muestra contiene 44.36% de grava, 55.23% de arena y 0.41% de finos,
predominando así, las partículas de arena.
• Según la clasificación de suelos por el método de SUCS, se concluye que el suelo
es granular ya que el porcentaje que pasa la malla N°200 es menor al 50% o en
otras palabras, más de la mitad del material es retenida en la malla N°200.
Asimismo, se trata de una Arena (A) ya que más de la mitad de la fracción gruesa
pasa la malla N°4 (55.64%).
• Posteriormente, después de realizar los cálculos de coeficiente de uniformidad y
de curvatura se obtiene el siguiente resultado, 21.648 y 1.178 respectivamente,
podemos concluir que es una arena bien graduada (SP), ya que los coeficientes de
uniformidad y curvatura se encuentran en los rangos Cu > 6 y 1 < Cc < 6

1.9. Recomendaciones

• Al realizar estos tipos de ensayos, puede haber factores que alteren los resultados
obtenidos, caso como los restos retenidos en cada malla. Esta prueba se la obtiene
con la precisión necesaria para aplicación segura en la ingeniería y otras áreas.
• Se recomienda tomar en cuenta la granulometría de un terreno, para conocer el
grado de consistencia del mismo.
• Asimismo al momento del tamizado se recomienda al ejecutante poder realizar el
ensayo correctamente, ya que una pérdida considerable de muestra podría
perjudicar el ensayo.
2. ENSAYO N°2: LIMITE LÍQUIDO
2.1. Introducción

Cuando hablamos de Límites de Consistencia, se precisan dos límites principales:

líquido y plástico, que se usan ampliamente en todas las partes del mundo.
Principalmente como el objetivo de identificar y clasificar los suelos. Los límites
de Atterberg dependen exclusivamente del contenido de agua.

El límite líquido fue definido por Atterberg como la humedad correspondiente al

cambio de consistencia de un suelo entre el estado plástico y el estado líquido que
ha estado sujeto a distintas variaciones en su determinación. Fue Terzaghi, quien
le sugirió a Casagrande en 1927 que diseñara un dispositivo mecánico que
disminuya los errores al determinar el límite líquido.

2.2. Normas

➢ NTP 339.129: Método de ensayo para determinar el limite líquido, limite plástico
e índice de plasticidad de suelos”
Esta norma establece los métodos de ensayo para determinar el limite líquido,
limite plástico e índice de plasticidad de una muestra de suelo.
➢ ASTM D 4318-84: Método estándar de ensayos para limite líquido, limite plástico
e índice de plasticidad de suelos”
Este método comprende la determinación del límite líquido, limite plástico y el
índice de plasticidad de los suelos.

2.3. Objetivo

Determinar el límite líquido de un suelo calculando el contenido de humedad

expresado en porcentaje del suelo secado en el horno, cuando este se encuentra en
el límite entre el estado plástico y el estado líquido.

2.4. Marco Teórico

Límites de consistencia:

Los suelos finos, presentes en la naturaleza, pueden encontrarse en diferentes

estados, dependiendo el contenido de agua. La arcilla, por ejemplo, al agregarle
agua, pasa gradualmente del estado sólido al estado plástico y finalmente al estado
líquido.

El contenido de agua con que se produce el cambio de estado varía de un suelo a

otro y en mecánica de suelos interesa fundamentalmente conocer el rango de
humedades, para el cual el suelo presenta un comportamiento plástico, es decir,
acepta deformaciones sin romperse.

El método usado para medir estos límites de humedad fue ideado por Atterberg a
principios de siglo.

Los límites de Atterberg son propiedades índices de los suelos, con que se definen
la plasticidad y se utilizan en la identificación y clasificación de un suelo.

Limite líquido:

Cuando el suelo pasa de un estado semilíquido a un estado plástico y puede

moldearse para la determinación de este límite, se utiliza la cuchara de
Casagrande.

Es el contenido de humedad, expresado en porciento del peso del suelo seco,

existente en un suelo. Este límite se define como el contenido de humedad
necesario para que las dos mitades separadas en la cuchara fluyan y se unan al
golpearse con una cantidad determinada.

Plasticidad:

Es la propiedad que expresa la magnitud de las fuerzas de las películas de agua

dentro del suelo ya que estas permiten que el suelo sea moldeado sin romperse
hasta un determinado punto. La magnitud de la deformación que puede soportar
un suelo con un determinado contenido de humedad está dada por la distancia que
las partículas pueden moverse sin perder su cohesión.

En mecánica de suelos se define la plasticidad como la propiedad de un material

por la cual es capaz de soportar deformaciones rápidas, sin rebote elástico, sin
variación volumétrica apreciable y sin desmoronarse ni agrietarse.
2.5. Materiales y equipos de trabajo
• Vasija de porcelana

• Espatula

• Acanalador

• Copa Casagrande
 • Balanza

2.6. Procedimiento
• Se coloca la muestra de suelo en la vasija de porcelana y se mezcla con la cantidad
de humedad que se desee analizar, a medida que se avancemos el análisis iremos
adicionando agua destilada al suelo.
• Para tener una consistencia homogénea se debe agitar, amasar y dar vueltas con
la espátula repetidas veces.
• Calibramos la cuchara de Casagrande hasta poner su contador a cero.
• El suelo húmedo lo vertemos a la copa de casa grande y lo aplanamos al ras
propuesto por el técnico.
• Luego con el acanalador, se pasará por medio de la muestra y se dividirá en dos.
• Golpeamos la cuchara Casagrande girando la manija, con una velocidad
aproximadamente de 1,9 a 2,1 golpes por segundo hasta observar que la pasta del
suelo se aproxime.
• Se realizará una tabla con el contenido de humedad y número de golpes
correspondiente, el cual llamaremos curva de flujo.
• Pesamos el recipiente resistente a la corrosión donde se pondrá la muestra de suelo
y anotamos.
• Repetimos el procedimiento en dos ensayos adicionales para obtener un cálculo
adecuado. Cabe resaltar que el número de golpes de ser cercano a los intervalos
[25-30], [20-30], [15-25].
2.7. Cálculos
• Hallamos el peso del agua
Agua = (Peso del recipiente + suelo húmedo) − (Peso del recipiente + suelo seco)
𝑷𝒓𝒖𝒆𝒃𝒂 𝟏: 23.32 − 20.58 = 2.74 𝑔
𝑷𝒓𝒖𝒆𝒃𝒂 𝟐: 31.26 − 26.18 = 5.08 𝑔
𝑷𝒓𝒖𝒆𝒃𝒂 𝟑: 26.88 − 23.04 = 3.84 𝑔

• Hallamos el peso del suelo seco

Suelo seco = (Peso del recipiente + suelo seco) − (Peso del recipiente)
𝑷𝒓𝒖𝒆𝒃𝒂 𝟏: 20.62 − 13.66 = 6.92 𝑔
𝑷𝒓𝒖𝒆𝒃𝒂 𝟐: 26.18 − 13.70 = 12.48 𝑔
𝑷𝒓𝒖𝒆𝒃𝒂 𝟑: 23.04 − 13.71 = 9.29 𝑔

• Hallamos el contenido de humedad

𝑊𝜔
𝜔% = × 100
𝑊𝑠
Donde:
𝜔% = 𝑃𝑜𝑟𝑐𝑒𝑛𝑡𝑎𝑗𝑒 𝑑𝑒 𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 ℎ𝑢𝑚𝑒𝑑𝑎𝑑
𝑊𝜔 = 𝑃𝑒𝑠𝑜 𝑑𝑒𝑙 𝑎𝑔𝑢𝑎
𝑊𝑠 = 𝑃𝑒𝑠𝑜 𝑑𝑒𝑙 𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑎𝑑𝑜 𝑒𝑛 𝑒𝑙 ℎ𝑜𝑟𝑛𝑜

• 𝑷𝒓𝒖𝒆𝒃𝒂 𝟏:
2.74
𝜔% = × 100
6.92
𝜔% = 39.60%
• 𝑷𝒓𝒖𝒆𝒃𝒂 𝟐:
5.08
𝜔% = × 100
12.48
𝜔% = 40.71%
• 𝑷𝒓𝒖𝒆𝒃𝒂 𝟑:
3.87
𝜔% = × 100
9.29
𝜔% = 41.68%
 FORMATO N°5
LIMITE LÍQUIDO
NTP 339.129 / ASTM D4318

Sección: CS5C Grupo: 1

Docente: Gustavo Adolfo Aybar Arriola Técnico: Kevin / Rodrigo
Fecha: 26/05/2020 Horario: 7:00 – 9:00 am.

Características de la muestra
PRUEBA N° 1 2 3
RECIPIENTE N° A-16 A-10 A-3
NUMERO DE GOLPES 27 24 22

1 PESO DEL RECIPIENTE (g) 13.66 13.70 13.71

2 PESO DEL RECIPIENTE + SUELO HUMEDO (g) 23.32 31.26 26.88
3 PESO DEL RECIPIENTE + SUELO SECO (g) 20.58 26.18 23.04
4 PESO DEL AGUA (g) (2) - (3) 2.74 5.08 3.84
5 PESO DEL SUELO SECO (g) (3) - (1) 6.92 12.48 9.29
6 CONTENIDO DE HUMEDAD (%)(4)(5) * 100 39.60 40.71 41.68

GRAFICO DE FLUIDEZ
50
CONTENIDO DE HUMEDAD

40

30

20

10

0
1 10
NUMERO DE GOLPES

25 golpes = 40.38%
Límite Líquido: 𝐿𝐿 = 1.00(40.38)
LL = 40.38%
2.8. Conclusiones

• Con el ensayo realizado se ha podido aprender la manera adecuada de utilizar los

materiales y seguir los pasos adecuados para poder determinar el límite líquido.
• Se puede concluir que el límite líquido depende del contenido de humedad y de
una buena contabilidad en el número de golpes para poder así obtener un valor
verídico, sin olvidar que será necesario reemplazar el factor K en la fórmula para
hallar el Límite Líquido.
• El resultados en el ensayo nos dio como resultado el LL igual a 40.38%

2.9. Recomendaciones

• En el ensayo del límite líquido si la muestra no cierra en los golpes especificados

entonces se le debe colocar más agua destilada.
• Es necesario realizar el ensayo siguiendo el debido procedimiento, para no tener
errores en los resultados.
• Se tiene que tener cuidado al momento de añadir agua durante el amasado, si la
cantidad de agua sobrepasa el contenido de humedad propuesto puede que la
mezcla aumente su contenido de humedad y los datos no serán correctos.
3. ENSAYO N°3: LIMITE PLASTICO
3.1. Introducción

El límite plástico se define como el contenido mínimo del agua en el porcentaje

en las bases en las cuales un suelo entra en estados semisólido al estado plástico.
Conjuntamente con el límite líquido, el límite plástico es usado en la identificación
y clasificación de suelos.

3.2. Normas

El ensayo de Limite Plástico se cuenta con la siguiente norma principal.

➢ NTP 339.129: Método de ensayo para determinar el límite líquido, limite

plástico e índice de plasticidad de suelos.

3.3. Objetivo

Determinar el límite plástico de un suelo y calcular el Índice de plasticidad IP si

se conoce el límite liquido LL del mismo suelo.

3.4. Marco teórico

El límite plástico se determina mediante la formación de pequeños cilindros en la

palma de la mano sobre una superficie lisa de unos 3 mm de diámetro y 25-30 mm
de longitud. En el momento en el que los pequeños elipsoides se cuartean en trozos
de aproximadamente 6mm se ha alcanzado la humedad del límite plástico.

Al igual que en el ensayo del límite líquido, la muestra debe de haber pasado por
el tamiz N°40

3.5. Materiales y equipo de trabajo

• Espátula de hoja flexible de unos 75 a 100mm de longitud por 20 mm de

ancho.
• Balanza.

• Horno o Estufa, a 110 ± 5 °C.

• Tamiz N°40.

• Agua Destilada.
• Recipiente para almacenaje de 115 mm (4 ½´´) de diámetro.
• Vidrios de reloj, o recipientes adecuados para la determinación de humedades.
• Superficie de rodadura.
3.6. Procedimientos

• Lo primero que se debe hacer para este ensayo es tomar una muestra del suelo.
Para este caso hicimos 2 muestras.
• Después de haber tomado la muestra, se humedece con agua destilada o agua
potable. Una vez hecho este paso, se deja reposar al menos 1 hora.
• Luego se agrega pequeñas cantidades de agua, la cual se mezcla con una espátula
cada vez que se agrega el agua. Esto ayuda que la muestra sea homogénea, pero
se debe ter cuidado, ya que se puede deshacer los grumos que se estaban
formando.
• Se continuará realizando esto hasta que el ensayo presente una consistencia
plástica que permita moldear pequeñas esferas sin adherirse a las manos del que
lo está manejando.
• Después, la muestra se hace rodar con la mano del operador hasta que se forme
pequeños cilindros. La presión de la mano debe ser lo suficiente para poder formar
el cilindro y que mantengan el diámetro uniforme en toda la barra. Esto de sebe
llevar a cabo en una lámina de vidrio.
• Si el ensayo muestra un cilindro de diámetro menor de 3 mm y, además, no debe
presentar fisuras. Una vez logrado esto, se une con el otro trozo y realizar
nuevamente este método hasta llegar a lo indicado y llegar a la completa
uniformidad.
• Se dará por finalizado este ensayo cuando las barritas empiecen a fisurarse al
alcanzar los 3 mm de diámetro.
• Después, las muestras se llevarán a una estufa o aun horno a una temperatura entre
105°C y 110°C
• Para finalizar, se procede a calcular los pesos deseados.
3.7. Cálculos

Recipiente M44

Se halla el peso del agua:

𝑊𝑎𝑔𝑢𝑎 = 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒 − 𝑊𝑠𝑒𝑐𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒

1.91𝑔 = 30.05𝑔 − 28.14𝑔

Peso del suelo seco:

𝑊𝑎𝑔𝑢𝑎 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒 − 𝑊𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒

13.91𝑔 = 28.14𝑔 − 14.23𝑔

Humedad:

𝑊𝑎𝑔𝑢𝑎 1.91
𝐻𝑢𝑚𝑒𝑑𝑎𝑑 = 𝑥100% = 𝑥100% = 13.73%
𝑊𝑠𝑢𝑒𝑙𝑜 13.91

Recipiente M55

Se halla el peso del agua:

𝑊𝑎𝑔𝑢𝑎 = 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒 − 𝑊𝑠𝑒𝑐𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒

1.82𝑔 = 28.47𝑔 − 26.65𝑔

Peso del suelo seco:

𝑊𝑎𝑔𝑢𝑎 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒 − 𝑊𝑟𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒

13.70𝑔 = 26.65𝑔 − 12.95𝑔

Humedad:

𝑊𝑎𝑔𝑢𝑎 1.82
𝐻𝑢𝑚𝑒𝑑𝑎𝑑 = 𝑥100% = 𝑥100% = 13.28%
𝑊𝑠𝑢𝑒𝑙𝑜 13.70
Límite plástico

𝑊1 + 𝑊2 13.73% + 13.28%
𝐿𝑃 = = = 13.51%
2 2

Donde:

❖ LP = Límite Plástico.
❖ W1 = Contenido de humedad del 1er ensayo.
❖ W2 = Contenido de humedad del 2do ensayo.

Índice de plasticidad

𝐼𝑃 = 𝐿𝐿 − 𝐿𝑃

𝐼𝑃 = (48.30%) − (13.51%)

𝐼𝑃 = 34.79%

Donde:

❖ IP = Índice de plasticidad.
❖ LL = Límite líquido.
❖ LP = Límite plástico.
 FORMATO N°6

LIMITE PLASTICO
NTP 339.129 / ASTM D4318

Sección: CS5C Grupo: 1

Docente: Gustavo Adolfo Aybar Arriola Técnico: Mauricio E. / Jose R.
Fecha: 26/05/2020 Horario: 7:00 – 9:00 am.

Características de la muestra ensayada

Retenido en el Tamiz N°40

PREPARACION DEL ESPECIMEN
Secado al horno Secado al aire
PRUEBA N° 1 2
RECIPIENTE N° M44 M55

1 PESO DEL RECIPIENTE (g) 14.23 12.95

PESO DEL RECIPIENTE + SUELO
2 30.05 28.47
HUMEDO (g)
3 PESO DEL RECIPIENTE + SUELO SECO (g) 28.14 26.65
4 PESO DEL AGUA (g) (2) - (3) 1.91 1.82
5 PESO DEL SUELO SECO (g) (3) - (1) 13.91 13.70
CONTENIDO DE HUMEDAD (%) (4)/(5) *
6 13.73 13.28
100
7 LIMITE PLASTICO (Promedio 6) 13.51
3.8. Conclusiones

• Según lo realizado en el laboratorio, el límite plástico obtenido es de 13.51%

• Podemos llegar a la conclusión que es un suelo de arcilla de baja
compresibilidad.
• Este ensayo es de suma importancia para luego en el futuro saber identificar
la característica de tipo de suelo que nos encontremos en la labor profesional.

3.9. Recomendaciones
• Se debe tomar cuidadosamente las muestras, ya que esto puedo variar a la
hora de tomar los cálculos
• Se debe seguir paso a paso los procedimientos para lograr el objetivo más
eficiente
• Se recomienda dar los golpes necesarios a la práctica para que no afecte el
ensayo del laboratorio.
LABORATORIO

3
INDICE

1. ENSAYO N°1: PROCTOR ESTANDAR

1.1. Introduccion
1.2. Normas
1.3. Objetivo
1.4. Marco Teorico
1.5. Materiales y equipo de trabajo
1.6. Procedimiento
1.7. Calculos
1.8. Conclusiones
1.9. Recomendaciones

2. ENSAYO N°2: PROCTOR MODIFICADO

2.1. Introduccion
2.2. Normas
2.3. Objetivo
2.4. Marco Teorico
2.5. Materiales y equipo de trabajo
2.6. Procedimiento
2.7. Calculos
2.8. Conclusiones
2.9. Recomendaciones

3. ENSAYO N°3: DENSIDAD DE CAMPO

3.1. Introduccion
3.2. Normas
3.3. Objetivo
3.4. Marco Teorico
3.5. Materiales y equipo de trabajo
3.6. Procedimiento
3.7. Calculos
3.8. Conclusiones
3.9. Recomendaciones
1. ENSAYO N°1: PROCTOR ESTANDAR
1.1. Introducción

Debido a la complejidad de las obras es fundamental reconocer las propiedades del suelo
que disponemos en cada trabajo asignado, para ello, debemos conocer si este cumple con
los requerimientos necesarios para que sean usados en la construcción y ejecución de la
obra. Sin embargo, si en el caso existen no cumplen con los requisitos surgen algunas
alternativas de solución, en las cuales están la sustitución de terrenos y la compactación.
Este último, es el más usado por tener un menor costo, económicamente hablando, Por
este motivo realizaremos el Ensayo de Compactación por Proctor Estándar y así conocer
si las muestras obtenidas son aptas para su uso.

1.2. Normas

➢ ASTM D-698/NTP.339.142/MTC E116: El ensayo de Proctor Estándar es un

método de compactación que en el laboratorio determina la relación entre el
contenido de humedad y la densidad de suelos y mezclas de suelo agregado
cuando se compactan en un molde de dimensiones establecidas con un martillo de
5.5 lb soltado de una altura de 12 pulgadas o 305 mm, 3 capas y el número de
golpes por capa varían de 25 a 56.

1.3. Objetivo

Se pide determinar la máxima densidad seca y también hallar el valor del óptimo
contenido de humedad.

1.4. Marco Teórico

Dentro de la mecánica de suelos, el ensayo de Compactación Estándar es uno de los más

importantes procedimientos en el estudio y el control de calidad de la compactación de
un terreno. Por este método, es posible determinar la densidad seca máxima de un terreno
en relación con su grado de humedad, a una energía de compactación determinada.
Debido a que existen dos tipos de ensayo Proctor: “Proctor estándar” y” Proctor
Modificado” se diferencian en la cantidad de energía utilizada, pues se modifica
dependiendo del caso variando así el número de golpes, ya que, el pisón cambia altura y
peso, el molde y el número de capas. La energía de compactación viene dada por la
ecuación:
1.5. Materiales y equipo de trabajo

• Molde de 6 pulgadas.
• Pisón o Martillo.
• Extractor de Muestras (opcional).
• Balanza con precisión de 0.1g.
• Horno de Secado. - Con control termostático preferiblemente del tipo de
ventilación forzada, capaz de mantener una temperatura uniforme de 230 ± 9 ºF
(110 ± 5 ºC) a través de la cámara de secado.
• Regla.
• Tamices o Mallas. - De ¾ pulg, 3/8 pulg y Nº 4.
• El collar de extensión debe de alinearse con el interior del molde.

1.6. Procedimiento

1. Primero para preparación de cada espécimen, ubicarlos en bandejas metálicas,

luego homogeneizar cada muestra. Dicha muestra debe ser secada a 60°C y 140°F
2. Determinar la masa del molde y la plataforma que se utilizara. Pesaje de la
muestra.
3. Ensamblar y asegurar el molde en una superficie rígida y uniforme, hay que
asegurar que el ensamble del molde permita un fácil desmolde.
4. Colocar en el molde cada muestra distribuida en 3 capas uniformes, se compacta
con 56 golpes por capa, el molde se llena por completo al finalizar la 3ra capa.
5. Al finalizar la compactación de las 3 capas, se enrasa con la regla metálica, si se
presentan vacíos al remover con la regla se debe utilizar el tamiz No 4 para ocupar
esos espacios.
6. Al acabar la compactación de la última capa, se remueve el collar y plato base del
molde para luego llevar a la balanza y tomar dato de la masa del espécimen y el
molde.
7. Al desmontar el molde, extraer del núcleo de la muestra una parte representativa
(aproximadamente 500g) mediante un corte axial para obtener el contenido de
agua del espécimen. Pesaje del molde total.
8. Finalmente comparar los pesos unitarios húmedos para asegurar que la obtención
del contenido de agua óptimo en la curva de compactación sea el adecuado y así
obtener el peso unitario seco y húmedo.
1.7. Cálculos

FORMATO N° 7

SOLICITANTE: Gustavo Adolfo Aybar Arriola

LUGAR: Laboratorio San Miguel

FECHA DE ENSAYO: 02/06/2020

ENSAYO DE COMPACTACIÓN

TIPO: MODIFICADO.

MÉTODO: C

Muestras 2% 4% 6% 8%
1 Volumen cm3 2081.3 2081.3 2011.4 2011.4
2 Peso suelos + molde g 10458.2 10675.2 10892 10708
3 Peso molde g 5783.2 5783.2 5728 5728
4 Peso suelo húmedo compactado g
4675 4892 5164 4980
(2)-(3)
5 Densidad humedad (4)/(1) g/cm3 2.246 2.350 2.567 2.476
6 Recipiente N° g 5 9 2 17
7 Peso suelo húmedo + Tara g 310 371.5 334 302.7
8 Peso suelo seco + Tara g 303 356.5 317 288.6
9 Peso de Tara g 147 163.4 153 155
10 Peso de agua (7)-(8) g 7 15 17 14.1
11 Peso de suelo seco (8)-(9) g 156 193.1 164 133.6
12 Contenido de agua ((10)/(11))*100 % 4.49 7.77 10.37 10.55
13 Densidad seca (5)/(1+((12)/100)) g/cm3 2.150 2.181 2.326 2.240
 CURVA DE COMPACTACIÓN

CURVA DE COMPACTACIÓN
2.340 2.326

2.320
DENSIDAD SECA G/CM3
2.300
2.280
2.260 2.240
2.240
2.220
2.200 2.181
2.180
2.150
2.160
2.140
0.00% 2.00% 4.00% 6.00% 8.00% 10.00% 12.00%
CONTENIDO DE HUMEDAD %

MAXIMA DENSIDAD SECA = 2.326 g/cm3

OPTIMO CONTENIDO DE HUMEDAD = 10.12%

1.8. Conclusiones

• Se observó que el óptimo contenido de humedad es del 10.37% con la ayuda de

la curva de compactación hecho con la ayuda del Software Excel
• La anomalía que presenta la curva de compactación se debe a las condiciones a la
que estuvo expuesto la muestra.
• La máxima densidad seca es de 2.33 aproximadamente gr/cm3

1.9. Recomendaciones

• Al momento de ajustar el collar se debe de fijarse el ajuste debido a que, si no está

bien fijado, este generará percances al momento de compactar el suelo.
• La muestra cuando se está compactando, se debe realizar en diversos puntos
equidistantes para que se distribuya de manera correcta la fuerza aplicada.
• Al momento de separar en cinco partes la muestra se debe hacer lo más posible en
68 separar en proporciones iguales, ya que así obtendremos una mejor
compactación.
 • Al hacer el reglaje de la muestra se debe tener mucho cuidado ya que los
especímenes deben tener las mismas dimensiones.

2. ENSAYO N°2: PROCTOR MODIFICADO

2.1. Introducción

La compactación es un proceso generalmente mecánico de densificación de un suelo

mediante procesos mecánicos que mejoran la resistencia del suelo al corte, reduciendo la
relación de vacíos rápidamente. Es decir, que dentro del suelo el volumen de aire
disminuye al igual que el espacio entre partículas, aunque el volumen de agua se
mantiene. Con este procedimiento se busca que la densificación obtenida, le permita a la
masa de suelo poseer un comportamiento mecánico más adecuado según las
solicitaciones que sean necesarias.

2.2. Normas

➢ NTP 339.141: Método para la compactación del suelo en laboratorio utilizando

una energía modificada.
➢ ASTM D-1557: Norma Americana que determina la relación entre el contenido
de humedad y la densidad de suelo y las mezclas del suelo cuando estas se
compactan con un molde con un martillo soltado desde una altura de 18 pulgadas.

2.3. Objetivo

• Determinar la máxima densidad seca y el óptimo contenido de humedad.

2.4. Marco Teórico

El procedimiento a seguir en el ensayo proctor modificado utilizaremos un molde

metálico con una capacidad de 2.320 cm³ y una maza de 4,535 kg, la cual se dejará caer
en este caso desde una altura mayor (457 mm), dando lugar a una energía de
compactación mayor. Además, en lugar de 3 capas de material granular, se dispondrán 5
capas, dando a cada una de ellas un total de 25 golpes.

Al igual que en el caso del ensayo proctor estándar, repetiremos el ensayo varias veces,
para distintas humedades, con objeto de poder representar la curva de compactación a
partir de varios valores. Como hemos comentado, esta modalidad del ensayo utiliza una
energía de compactación mayor, por lo que recrea con mayor fidelidad las condiciones
de compactación de una obra, y por ello, el PG-3 suele exigir a la compactación de capas
granulares un determinado porcentaje respecto del valor obtenido en el ensayo proctor
modificado. En cambio el ensayo proctor estándar suele tener mayor utilidad en
compactaciones menores como son las correspondientes a relleno de zanjas o ejecución
de caminos.

La fórmula para la energía de compactación es la siguiente

n. N. P. H
Y=
V

Dónde: n= número de capas

N= número de golpes por capa

H= altura de caída del martillo

P= peso del martillo

V= volumen del cilindro

Y= energía en la muestra del suelo

2.5. Materiales y equipo de trabajo

• Cucharas mezcladoras

• Regla métrica de 10’’

• Balanza con aproximación de ±1.00g
• Martillo
• Bandeja metálica
• Ensamblaje de molde
• Horno de secado
• Tamices o mallas de ¾ pulg, 3/8 pulg, N°4 según la ASTM E11
2.6. Procedimiento

1. De la muestra que se obtuvo, se debe separar una parte de esta, aproximadamente,

2.5kg para la preparación de cada espécimen. Se debe ubicarlas en bandejas
metálicas.
2. Agregar porciones de agua al 3%, 6% y 9% del peso de cada uno; después,
homogenizar las muestras.
3. Colocar las muestras en la balanza para el cálculo del molde y de la muestra que
se está realizando.
4. Después, se tendrá que asegurar el molde de la muestra en 5 capas distribuidas
uniformemente. Se deberá compactar con 56 golpes por cada una de las capas. Se
finalizará al llegar a la 5ta capa.
5. Luego del realizar lo anterior, se tiene que enrasar la muestra con la regla metálica.
Si es que aparecen vacíos al remover con la regla metálica, se deberá emplear el
tamiz N°4 para poder ocupar los vacíos.
6. Al finalizar la compactación, se deberá remover el collar junto con el plato base
del molde para después tomar los datos del peso de la muestra en la balanza.
7. Después, extraer del núcleo una parte de la muestra, aproximadamente 500g, para
poder obtener el contenido del agua del espécimen.
8. Por último, se compara los pesos húmedos para la obtención del contenido de agua
óptimo en la curva de compactación.

2.7. Cálculos

• Muestra 2%
𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜+𝑚𝑜𝑙𝑑𝑒 − 𝑊𝑚𝑜𝑙𝑑𝑒

4676.1𝑔 = 10457.3𝑔 − 5781.2𝑔

𝑔 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜

𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎú𝑚𝑒𝑑𝑎( 3
)=
𝑐𝑚 𝑉𝑜𝑙𝑢𝑚𝑒𝑛

4676.1
2.246/𝑐𝑚3 =
2082.3
 𝑊𝑎𝑔𝑢𝑎 = 𝑊ℎú𝑚𝑒𝑟𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎

9𝑔 = 311 − 302

𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑡𝑎𝑟𝑎

157𝑔 = 302 − 145

𝑊𝑎𝑔𝑢𝑎
𝐶𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = × 100%
𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
9
5.732% = × 100%
157

𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎ𝑢𝑚𝑒𝑑𝑎𝑑
𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑠𝑒𝑐𝑎 =
𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎
1+ 100

2.246
2.124𝑔/𝑐𝑚3 =
5.732
1 + 100

• Muestra 4%
𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜+𝑚𝑜𝑙𝑑𝑒 − 𝑊𝑚𝑜𝑙𝑑𝑒

4893.2𝑔 = 10674.4𝑔 − 5781.2𝑔

𝑔 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜

𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎú𝑚𝑒𝑑𝑎( ) =
𝑐𝑚3 𝑉𝑜𝑙𝑢𝑚𝑒𝑛

4893.2
2.351g/𝑐𝑚3 =
2081.4

𝑊𝑎𝑔𝑢𝑎 = 𝑊ℎú𝑚𝑒𝑟𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎

 17.8𝑔 = 373.2 − 355.4

𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑡𝑎𝑟𝑎

193.4𝑔 = 355.4 − 162

𝑊𝑎𝑔𝑢𝑎
𝐶𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = × 100%
𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
17.8
9.204% = × 100%
193.4

𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎ𝑢𝑚𝑒𝑑𝑎𝑑
𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑠𝑒𝑐𝑎 =
𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎
1+ 100

2.351
2.153𝑔/𝑐𝑚3 =
9.204
1 + 100

• Muestra 6%
𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜+𝑚𝑜𝑙𝑑𝑒 − 𝑊𝑚𝑜𝑙𝑑𝑒

5160𝑔 = 10890𝑔 − 5730𝑔

𝑔 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜

𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎú𝑚𝑒𝑑𝑎( ) =
𝑐𝑚3 𝑉𝑜𝑙𝑢𝑚𝑒𝑛

5160
2.567g/𝑐𝑚3 =
2010.2

𝑊𝑎𝑔𝑢𝑎 = 𝑊ℎú𝑚𝑒𝑟𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎

17.4𝑔 = 335.6 − 318.2

𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑡𝑎𝑟𝑎

 167.2𝑔 = 318.2 − 151

𝑊𝑎𝑔𝑢𝑎
𝐶𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = × 100%
𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
17.4
10.407% = × 100%
167.2

𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎ𝑢𝑚𝑒𝑑𝑎𝑑
𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑠𝑒𝑐𝑎 =
𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎
1+
100

2.567
2.325𝑔/𝑐𝑚3 =
10.407
1 + 100

• Muestra 8%
𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜+𝑚𝑜𝑙𝑑𝑒 − 𝑊𝑚𝑜𝑙𝑑𝑒

4980𝑔 = 10710𝑔 − 5730𝑔

𝑔 𝑊𝑠𝑢𝑒𝑙𝑜 ℎú𝑚𝑒𝑑𝑜 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑜

𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎú𝑚𝑒𝑑𝑎( 3
)=
𝑐𝑚 𝑉𝑜𝑙𝑢𝑚𝑒𝑛

4980
2.477g/𝑐𝑚3 =
2010.2

𝑊𝑎𝑔𝑢𝑎 = 𝑊ℎú𝑚𝑒𝑟𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎

16.9𝑔 = 303.8 − 286.9

𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜 = 𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜+𝑡𝑎𝑟𝑎 − 𝑊𝑡𝑎𝑟𝑎

133.9𝑔 = 286.9 − 153

 𝑊𝑎𝑔𝑢𝑎
𝐶𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = × 100%
𝑊𝑠𝑢𝑒𝑙𝑜 𝑠𝑒𝑐𝑜
16.9
12.621% = × 100%
133.9

𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎ𝑢𝑚𝑒𝑑𝑎𝑑
𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑠𝑒𝑐𝑎 =
𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎
1+ 100

2.477
2.200𝑔/𝑐𝑚3 =
12.621
1 + 100
 FORMATO N°8

SOLICITANTE: Gustavo Adolfo Aybar Arriola

FECHA DE ENSAYO: 02/08/2020

ENSAYO DE COMPACTACION – TIPO: MODIFICADO

METODO: C

MUESTRAS 2% 4% 6% 8%
1 Volumen cm3 2082.3 2081.4 2010.2 2010.2
Peso suelos +
2 g 10457.3 10674.4 10890 10710
molde
3 Peso molde g 5781.2 5781.2 5730 5730
Peso suelo
húmedo
4 g 4676.1 4893.2 5160 4980
compactado (2)-
(3)

Densidad
5 g/cm3 2.246 2.351 2.567 2.477
humedad (4)/(1)

6 Recipiente N° g 5 9 2 17

Peso suelo
7 g 311 373.2 335.6 303.8
húmedo + Tara

Peso suelo seco +

8 g 302 355.4 318.2 286.9
Tara
9 Peso de Tara g 145 162 151 153
Peso de agua (7)-
10 g 9 17.8 17.4 16.9
(8)

Peso de suelo
11 g 157 193.4 167.2 133.9
seco (8)-(9)

Contenido de
12 agua % 5.732 9.204 10.407 12.621
((10)/(11))*100

Densidad seca
13 g/cm3 2.124 2.153 2.325 2.200
(5)/(1+((12)/100))
 CURVA DE COMPACTACION

Curva de Compactación
2.350

2.300

2.250

2.200

2.150

2.100
0.000 2.000 4.000 6.000 8.000 10.000 12.000 14.000

MAXIMA DENSIDAD SECA = 2.325 g/cm3

OPTIMO CONTENIDO DE HUMEDAD = 10.40%

2.8. Conclusiones

• El óptimo contenido de humedad es 10.407% con la ayuda del gráfico, curva de

compactación.
• La máxima densidad seca es 2.325 gr/cm3

2.9. Recomendaciones

• Se debe tener cuidado con las balanzas, ya que puede influir en los datos de los
cálculos
• Al momento de realizar los golpes se tiene que dar con la misma fuerza y por
todos lados de la muestra
3. ENSAYO N°3: DENSIDAD DE CAMPO

3.1. Introducción

En la ingeniería civil durante proyectos de compactación de suelos, es necesario

determinar el grado de compactación alcanzado con la máquina, para ello se debe obtener
el peso unitario del suelo seco y el contenido de agua del relleno compactado o de los
materiales colocados como base y sub base en una carretera, a fin de comparar estos
resultados con el peso unitario máximo del suelo seco y el contenido óptimo de agua
obtenidos previamente en el laboratorio por uno de los métodos de compactación y de
esta manera saber si se está cumpliendo con las especificaciones. Al comparar los valores
de estas densidades, se obtiene un control de la compactación, conocido como Grado de
Compactación, que se define como la relación en porcentaje, entre la densidad seca
obtenida por el equipo en el campo y la densidad máxima correspondiente a la prueba de
laboratorio. Este método es para conocer el grado de compactación, es un método
destructivo ya que se basa en determinar el peso específico seco de campo a partir del
material extraído de una muestra, la cual se realiza sobre la capa de material ya
compactado

3.2. Normas

➢ NTP 339.143: SUELOS. Método de ensayo estándar para la densidad y peso

unitario del suelo in-situ mediante el método del cono de arena. Esta norma
técnica peruana establece el método de ensayo estándar para la densidad y peso
unitario del suelo in situ mediante el método de cono de arena.
➢ ASTM D1556: Standard Test Method for Density and Unit Weight of Soil in Place
by Sand-Cone Method. Este método de ensayo es utilizado para determinar la
densidad y peso unitario de los suelos en el lugar utilizando el de cono de arena.

3.3. Objetivo

Aplicar el método del cono de arena para poder determinar la densidad del suelo en campo
para controlar la compactación.
3.4. Marco Teórico

La compactación se mide cuantitativamente por la densidad seca del suelo, la que presenta
diferentes valores al ser medida en el campo y en el laboratorio, debido a la diferencia de
condiciones existentes.

Por lo tanto, el grado de compactación se halla relacionando estos dos valores:

𝛄𝐝
𝐆. 𝐂. (%) = × 𝟏𝟎𝟎
𝛄𝐝 𝐦𝐚𝐱

Donde:

• 𝛄𝐝 : Densidad natural del suelo.

• 𝛄𝐝 𝐦𝐚𝐱 : Densidad máxima obtenida en laboratorio.
Es necesario indicar que la densidad seca no solamente es función de la compactación
recibida sino de otros factores como: granulometría, humedad, efecto yunque, espesor
real de la capa en un punto dado, angulosidad, error accidental de la medida, etc., los que
varían de un punto a otro originando fluctuaciones en los resultados para una misma
calidad de compactación, siendo necesario una aproximación de + 3 puntos y desviación
de 0.08 gr/cm3 para suelos de grano fino y 0.16 gr/cm3 para suelos de grano grueso.

3.5. Materiales y equipos de trabajo

• Placa metálica hueca

• Arena de Ottawa
• Balanza de sensibilidad de 0.1g

• Martillo pequeño

• Brocha
• Tamiz ¾´´
• Recipiente para la muestra
• Horno para el secado
3.6. Procedimiento

1. Primero, se nivela el suelo compactado en el campo y se retira el material suelto.

Luego, se coloca la placa y se comienza a hacer una perforación, teniendo como
guía el agujero interior de la placa, a una profundidad de 15 cm. Todo el material
que se saque del agujero se coloca en una bolsa plástica y se pesa.
2. Se determina el peso inicial del frasco con la arena calibrada. Luego se invierte y
se coloca sobre la placa, la cual está colocada en la parte superior del agujero; se
abre la llave del cono, permitiendo el paso de la arena.
3. Cuando el agujero y el cono están llenos de arena, se cierra la llave y se procede
a determinar el peso final del frasco y la arena contenida en él.
4. Por la diferencia de los pesos del frasco más la arena inicial y del frasco más la
arena final, obtenemos el peso de la arena contenida en el agujero y el cono. A
este valor le restamos el peso de la arena que cabe en el cono, obteniendo de esta
forma el peso de la arena contenida en el agujero.
5. También, el material extraído del agujero, lo tamizamos con la malla ¾” y
pesamos la grava que es retenida. Lo que paso, lo pesamos y lo mandamos al
horno para que cuando seque, lo pesemos y determinemos su contenido de
humedad.
3.7. Cálculos
DENSIDAD DE CAMPO – Controles de Compactación
(AASHTO T-191-61 & T-224-67)
DESCRIPCIÓN CÁLCULO UNIDAD

1 PESO DEL FRASCO + ARENA 6517.00 g

2 PESO DEL FRASCO + ARENA QUE QUEDA g

1292.50
3 PESO DE ARENA EMPLEADA ( 1 – 2) 5224.5 g

4 PESO DE ARENA EN EL CONO g

1444.4
5 PESO DE ARENA EN EXCAVACIÓN (3 - 4) g
3780.10
6 DENSIDAD DE LA ARENA 1.33 g/cm3

7 VOLUMEN DE MATERIAL EXTRAIDO (5 / 6) 2842.18 cm3

8 PESO DEL RECIPIENTE + SUELO + GRAVA 5075.00 g

9 PESO DEL RECIPIENTE 17.0 g

10 PESO DEL SUELO + GRAVA (8 - 9) g

5058
11 PESO RETENIDO EN EL TAMIZ g
116.4
12 PESO ESPECIFICO DE GRAVA 2.65 g/cm3

13 VOLUMEN DE GRAVA (11/12) 43.92 cm3

14 PESO DE FINOS (10 - 11) g

4941.60
15 VOLUMEN DE FINOS (7 – 13) 2798.26 cm3

16 DENSIDAD HUMEDAD (14 /15) 1.77 g/cm3

 • Contenido de humedad

CONTENIDO DE HUMEDAD
17 Nº DE RECIPIENTE 17
18 PESO DEL RECIPIENTE 155.40 g
19 PESO DEL RECIPIENTE + SUELO HÚMEDO 567.40 g

20 PESO DEL RECIPIENTE + SUELO SECO 545.50 g

21 PESO DEL CONTENIDO DE AGUA (19 – 20) 21.90 g

22 PESO DEL SUELO SECO (20 – 18) 390.10 g

23 CONTENIDO DE HUMEDAD (21/22)*100 5.61 %

24 DENSIDAD SECA 16 / (1+23/100) 1.68 g/cm3

25 MÁXIMA DENSIDAD PRÓCTOR 2.18 g/cm3
26 OPTIMO CONTENIDO DE HUMEDAD 6.92 %
PRÓCTOR
27 GRADO DE COMPACTACIÓN (24/25)*100 77.42 %

G.C= 77.42%

3.8. Conclusiones

• La densidad de campo es 1.68 g/cm3, es un buen digito ya que la mayoría de los

suelos no superan los 2.4 g/cm3, aproximadamente.
• El grado de compactación del suelo en campo es de 77.42 %, lo cual indica que
aún no está compactado ya que el mínimo de compacta miento es del 95% dato
mínimo requerido por norma.
 • Sería también recomendable, luego de aumentarle la humedad, hacerle una breve
compactación para que el suelo se aproxime más a la máxima densidad del
Proctor.

3.9. Recomendaciones

• Generalmente es deseable contar con una arena uniforme o de un solo tamaño para
evitar problemas de segregación, de modo que con las condiciones de vaciado
pueda lograrse la misma densidad, del suelo que se ensaya.
• En el momento de ensayo en terreno, se debe evitar cualquier tipo de vibración en
el área cercana, ya que esto puede provocar un exceso de arena en el agujero.
• Es importante saber la humedad del suelo ensayado, para saber si se encuentra en
su óptimo contenido de humedad.
LABORATORIO

4
INDICE

1. ENSAYO N°1: PERMEABILIDAD POR CARGA CONSTANTE

1.1. Introduccion
1.2. Normas
1.3. Objetivo
1.4. Marco Teorico
1.5. Materiales y equipo de trabajo
1.6. Procedimiento
1.7. Calculos
1.8. Conclusion
1.9. Recomendaciones
1. ENSAYO: PERMEABILIDAD POR CARGA CONSTANTE
1.1. Introducción
La permeabilidad es la capacidad de un material para que un fluido lo atraviese
sin alterar su estructura interna. Los suelos tiene vasos interconectados a través de
los cuales el agua puede fluir de puntos de alta energía a puntos de naja energía.
El estudio de flujo de agua a través de un suelo como poroso es importante en la
mecánica de suelos siendo necesarios para estimar la cantidad de infiltración
subterránea bajo condiciones hidráulicas para investigar problemas que implican
el bombeo de agua para construcciones subterráneas y para el análisis de
estabilidad de las presas de tierra y de estructuras de retención de tierras sometidas
fuerzas de infiltración.

En este ensayo nos permitirá establecer valores representativos del coeficiente de

permeabilidad de suelos granulares en estado natural para conocer las
características y métodos de construcción que se pueden dar en un suelo.

1.2. Normas

➢ NTP 339.147: Método de ensayo de permeabilidad de suelos granulares carga

constante.
➢ ASTM D2434: Este ensayo cubre la determinación del coeficiente de
permeabilidad mediante un método de carga constante para el flujo laminar de
agua a través de los suelos granulares. Dicha norma, está limitado a los suelos
granulares perturbados que no contengan más del 10% de suelos que pasa la malla
N°200.

1.3. Objetivo

Determinar el coeficiente de permeabilidad mediante carga constante para flujo

laminar a través de suelos granulares que no contenga más del 10% de partículas
que pasen el tamiz N°200.
1.4. Marco Teórico

• Coeficiente de Permeabilidad

Permeabilidad es la propiedad que tiene el suelo de transmitir el agua y el aire y

es una de las cualidades más importantes que han de considerarse para la
piscicultura. Un estanque construido en suelo impermeable perderá poca agua por
filtración. Mientras más permeable sea el suelo, mayor será la filtración. Algunos
suelos son tan permeables y la filtración tan intensa que para construir en ellos
cualquier tipo de estanque es preciso aplicar técnicas de construcción especiales.

Clases de Coeficiente de permeabilidad (K en m/s)

permeabilidad de
los suelos Límite inferior Límite superior
Permeable 2 𝑥 10−7 2 x 10−1
Semipermeable 1 𝑥 10−11 1 x 10−5
Impermeable 1 𝑥 10−11 5 x 10−7

También la Ley de Darcy describe las características del movimiento del agua a
través de un medio poroso. Para ello se usa la siguiente formula.
∆h
Q= kx xA
I
Donde:
Q= caudal o descarga en m3/s.
K= constante conocida como coeficiente de permeabilidad de Darcy, función de
la muestra en m/s.
∆ℎ = diferencias de alturas entre el plano de referencias que alcanza el agua en un
tubo colocado a la entrada de la capa filtrante y el tubo colocado en la salida de la
capa.
I =Longitud en metros de la muestra.
A = área de sección transversal de la muestra en m2.
1.5. Materiales y equipos de trabajo

• Permeámetro de compactación para suelos cuyo tamaño máximo de partículas sea

menos ¾¨diametro.

• Piedras porosas

• Cronometro
 • Termómetro con aproximación a 0.1 °C

• Probeta graduada

• Cinta métrica.
• Recipientes, bandeja de mezclado y una balanza con aproximación a 1gr y a 0.1gr.
• Tanque de carga constante con indicado de nivel de agua constante, orificios de
ingreso del agua.

1.6. Procedimientos

a) Primero se tendrá que obtener el peso del molde, el peso de la muestra + la

muestra., para poder calcular el peso de la muestra.
b) Se coloca el recipiente a una altura de 99 cm. Después, esperar que la carga sea
estable mediante el control de la válvula de admisión del tanque de carga
constante.
c) Luego, se determina la carga h, la cual es la diferencia entre los niveles de los
piezómetros.
 d) Después, se calcula la cantidad de agua que se recolectó en la probeta graduada
de 250 ml, que fluyó en un tiempo determinado.
e) Es este laboratorio se trabajó con 6 lecturas. Se determina la temperatura en la que
se encuentra el agua del ensayo.
f) Esto se repite variando la altura de carga en 5mmm.
g) Al finalizar, se drena y examina la muestra para establecer si era homogénea.

1.7. Cálculos

Calculo de ensayo de permeabilidad por carga constante

Longitud (𝑐𝑚) 11.60
Diámetro (𝑐𝑚) 10.12
𝟐
Área de sección trasversal ( 𝒄𝒎 ) 78.54
3 911.06
Volumen de la muestra (𝑐𝑚 )
Peso de molde (g) 4467.89
Peso del Molde + Muestra (g) 5926.9
Peso del suelo húmedo compactado (g) 1459.1
Densidad humedad (gr/cm3) 1.603
Contenido de humedad (%) 4
Densidad seca (gr/cm3) 1.54

𝜋
𝐴= ∗ 𝐷2 = 80.12 𝑐𝑚2
4
• Volumen de la muestra
𝑉 = 911.06
• Peso de suelo compactado
𝑊 = 𝑊𝑠𝑢𝑒𝑙𝑜+𝑚𝑜𝑙𝑑𝑒 − 𝑊𝑚𝑜𝑙𝑑𝑒 = 5926.9 − 4467.89 = 1460𝑔𝑟
• Densidad húmeda
𝑊
𝛾ℎ = = 1.603 𝑐𝑚3
𝑉
• Densidad seca
𝛾ℎ 1.603 𝑔𝑟
𝛾𝑑 = = = 1.541 ⁄𝑐𝑚3
1 + ℎ𝑢𝑚𝑒𝑑𝑎𝑑 1 + 0.04
 • Coeficiente de permeabilidad
𝑄∗𝐿
𝐾 =
𝐴∗𝑡∗ℎ
3
K = coeficiente de permeabilidad (𝑐𝑚 ⁄𝑠)
Q = Contenido de agua (𝑐𝑚3 )
L = altura de la muestra
A = Área de la sección transversal 𝑐𝑚2
T = tiempo (seg)
H = diferencia de carga (altura)

• Coeficiente de permeabilidad a 20° C

𝐾20 = 𝐾 ∗ 𝑅𝑡
𝑅𝑡 = Factor de corrección (𝑐𝑚⁄𝑠)
TABLA PARA REALIZAR LAS CORRECCIONES DE K DE ACUERDO A LA
TEMPERATURA DEL AGUA DE ENSAYO
 Datos del ensayo
Lectura 1 2 3 4 5 6
Caudal Q 250 250 250 250 250 250
Carga hidráulica 99 99 99 99 99 99
tiempo t 117 119 126 121 128 130
Temperatura 21 21 21 22.2 22.2 22.2
Coeficiente de 0.00331 0.00313 0.0029 0.00308 0.00291 0.00286
permeabilidad 9 4 6 2 4 9
Corrección por
0.976 0.976 0.976 0.949 0.949 0.949
temperatura Rt
Coeficiente de
0.976 0.976 0.976 0.976 0.976 0.976
permeabilidad 20°C
K promedio a 20°C 0.00302 0.002804

1.8. Conclusiones

• En conclusión los k promedio salió 0.00302 y 0.002804.

1.9. Recomendaciones

• Se recomienda tener precisión con el cronometro porque si tienen un cambio

afecta los resultados porque podremos tomar un resultado de volumen indicado
puesto que no llego y entonces estaríamos tomando en cuenta un volumen que no
se considera.
BIBLIOGRAFIA

• Alva, J (s.f). “Diseño de cimentaciones superficiales”. Universidad Nacional de

Ingeniería. Lima, Perú. Recuperado de:
http://www.jorgealvahurtado.com/files/Dise%C3%B1o%20Cimentaciones%20S
uperficiales.pdf
• Braja, M. Das (s.f). “Fundamentos de Ingeniería Geotécnica”. Cuarta Edición.
Recuperado de:
https://www.academia.edu/36776734/Fundamentos_de_ingenieria_geotecnica_b
raja_m_das_4ta_edicion
• El Blog del Ingeniero Civil (2011). “Diferencia entre proctor estándar y
modificado”. Recuperado de: http://ingcivil-
notasapuntes.blogspot.com/2011/05/diferencia-entre-proctor-estandar-y.html
• EcuRed (s.f). “Principio de Arquímedes”. Recuperado de:
https://www.ecured.cu/Principio_de_Arqu%C3%ADmides
• Geotecnia con Énfasis en Ladera (2010). “Consistencia del suelo – Limites de
Atterberg”. Recuperado de: http://geotecnia-
sor.blogspot.com/2010/11/consistencia-del-suelo-limites-de_19.html
• Tocas, Mena (2018). “Manual de laboratorio de Mecánica de Suelos”. Lima,
Perú. Recuperado de: UPC – Biblioteca.
• Macías, A. & Carvajal, D. (2018). “Tomo I – Mecaniza de Suelos”. Editorial Área
de Innovación y Desarrollo, S.L. Recuperado de:
https://books.google.com.pe/books?id=pkpVDwAAQBAJ&pg=PA91&lpg=PA9
1&dq=rodriguez+a+r+limusa&source=bl&ots=pDSfhf_DQC&sig=ACfU3U1SI
yMmLwRJhtdiFbRnxI1AMSVx-
w&hl=es&sa=X&ved=2ahUKEwiml76054LqAhW_ErkGHZ_HAr8Q6AEwAX
oECA0QAQ#v=onepage&q=rodriguez%20a%20r%20limusa&f=false
