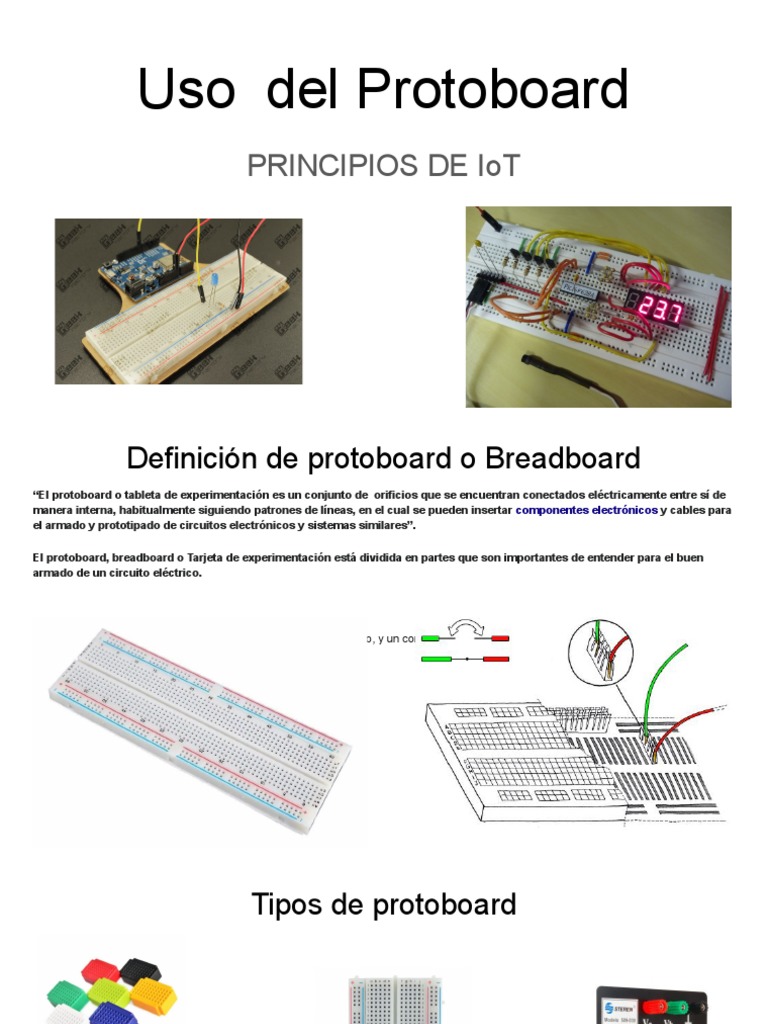

Uso del Protoboard

PRINCIPIOS DE IoT
 Definición de protoboard o Breadboard
“El protoboard o tableta de experimentación es un conjunto de orificios que se encuentran conectados eléctricamente entre sí de
manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para
el armado y prototipado de circuitos electrónicos y sistemas similares”.

El protoboard, breadboard o Tarjeta de experimentación está dividida en partes que son importantes de entender para el buen
armado de un circuito eléctrico.

Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí
Tipos de protoboard
Partes del protoboard
PARTES
A) Canal de aislamiento o canal CI (circuitos
integrados)

B) Barras de alimentación (+ y -)

C) Área de componentes
Canal de Aislamiento o Circuito Integrado (CI)
 Alimentación del protoboard

Alimentación discontinua
Alimentación Continua
Puentear o conectar las dos barras para tener una misma tensión
Medición de continuidad protoboard

Punta roja
conectar donde se
indica “VΩmA”

Punta negra
conectar a
puerto COM
 Método para saber si existe la alimentación
Se conecta una resistencia y se conecta con el bus de corriente o
tensión y el otro al terminal negativo o tierra, si no prende, entonces
es posible que hay una discontinuidad en la pista o barra de
alimentación. Esto se puede ver en la siguiente figura.
Si el led no prende, quiere decir que el protoboard
está dividido en dos partes y para que compartan la
misma alimentación o tensión deben de ser
puenteados las dos medias partes, esto se hace por
medio de un cable dupont en cada linea, uno para la
roja y el otro para el negro.
Si se observa al hacer el puente entre la barras,
se tiene que todo el protoboard está recibiendo la
misma corriente y tensión que la otra mitad.
