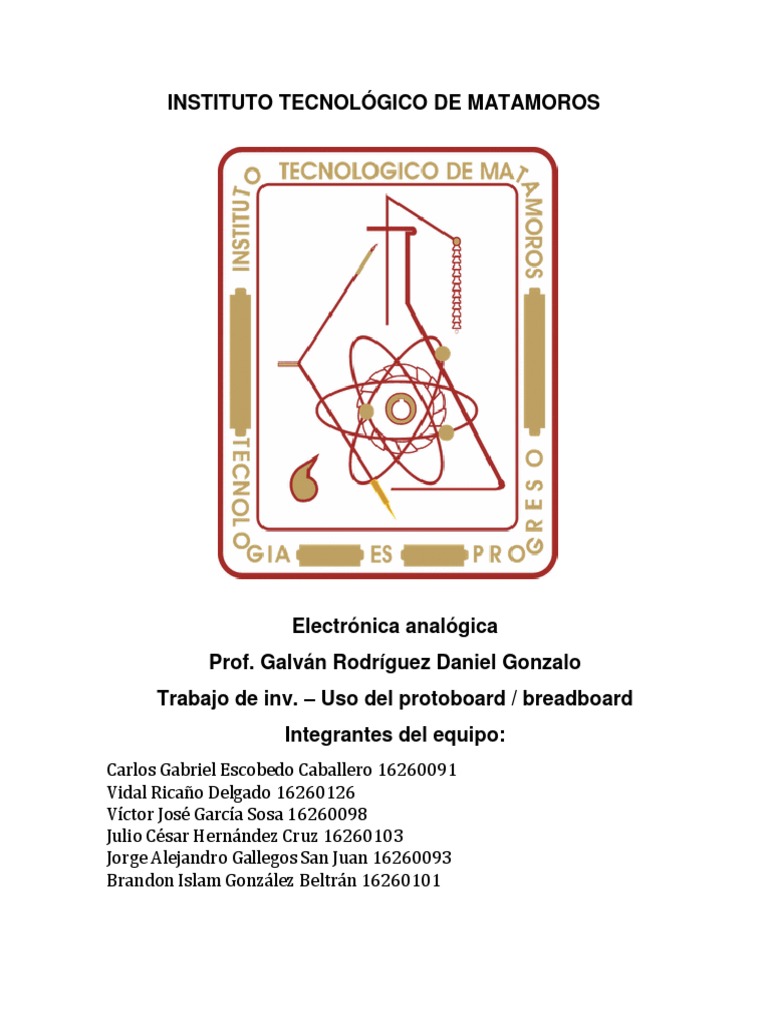

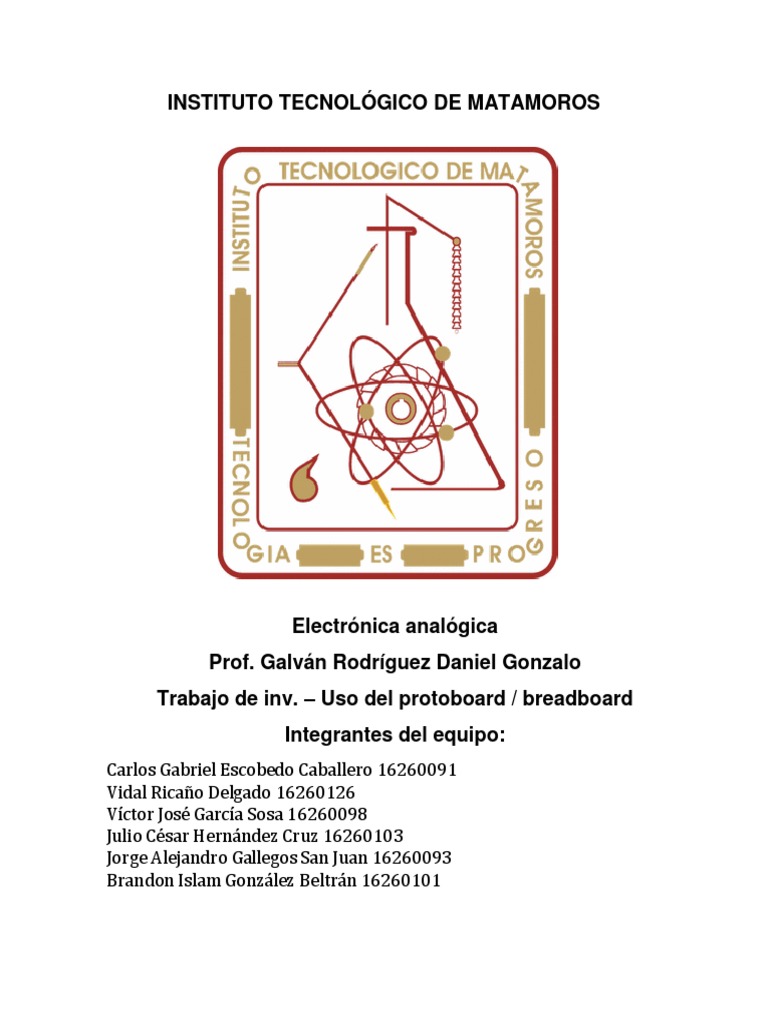

INSTITUTO TECNOLÓGICO DE MATAMOROS

Electrónica analógica
Prof. Galván Rodríguez Daniel Gonzalo
Trabajo de inv. – Uso del protoboard / breadboard
Integrantes del equipo:
Carlos Gabriel Escobedo Caballero 16260091
Vidal Ricaño Delgado 16260126
Víctor José García Sosa 16260098
Julio César Hernández Cruz 16260103
Jorge Alejandro Gallegos San Juan 16260093
Brandon Islam González Beltrán 16260101
  Introducción.

En este documento se hablara sobre el protoboard o

también llamado breadboard esta se utiliza para realizar
pruebas de circuitos eléctricos. También este documento
te dará una definición entendible de que es el
protoboard, te mostrara el uso adecuado, las zonas de
conexiones y tendrá ejemplos de un circuito básico para
un mejor entendimiento.

Objetivo: “Uso del protoboard / breadboard”

Desarrollo
¿Qué es la Protoboard?
Es una placa que posee unos orificios conectados
eléctricamente entre sí siguiendo un patrón horizontal o
vertical. Es empleada para realizar pruebas de circuitos
electrónicos, insertando en ella componentes
electrónicos y cables como puente. Es el boceto de un
circuito electrónico donde se realizan las pruebas de
funcionamiento necesarias antes de trasladarlo sobre un
circuito impreso. Esta placa puede llamarse de varias
formas, las más comunes son “protoboard “,
“breadboard “, “placa protoboard” o incluso “placa de
pruebas “.
Partes de la Protoboard
Zona de alimentación: La zona de alimentación está
compuesta por orificios horizontales conectados entre sí
eléctricamente a lo largo de toda la placa.
Son dos líneas independientes; una para alimentación y
otra para masa. Normalmente las protoboards tienen dos
zonas de alimentación situadas en lados opuestos para
distribuir diferente alimentación.

Zona de conexiones superior: la zona de conexiones

superior está compuesta por columnas de orificios
conectados eléctricamente entre sí. Cada columna es
independiente eléctricamente con las demás, es decir, los
orificios solo están conectados de forma vertical

Zona de conexiones inferior: la zona de conexiones

inferior es igual a la zona de conexiones superiores.
Ambas zonas están separadas eléctricamente. Estas dos
zonas son muy necesarias para la inserción de circuitos
integrados con dos filas de pines

Cuando el circuito a probar es complejo y requiere

muchos componentes y cables, las protoboards tienen
un código de localización de orificio, exactamente igual al
famoso juego “Hundir la Flota”.
Consiste en numerar verticalmente y horizontalmente la
matriz de orificios que forma una protoboard.

¿Cómo se usa la protoboard?

La conexión de un componente electrónico en la placa
board se debe hacer de tal forma que sus patillas se
inserten en columnas diferentes, si sus patillas quedan
en la misma columna de la misma zona de conexiones
estarían en cortocircuito.

Otra forma de conectar un componente electrónico es

colocar un pin en la columna superior y otro pin en la
columna inferior, ya que el surco del centro, separa las
columnas de arriba con las de abajo.
La parte central de la protoboard es utilizada para
conectar circuitos integrados, para que se pueda separar
los pines de sus extremos, de esta forma no se permite el
contacto entre pines, ya que, si se coloca como en el
primer caso de la resistencia, se estarían uniendo los
pines del circuito integrado.

Mediante cables finos como los del cable UTP o cable

multípara, podemos ir uniendo los puntos
adecuadamente hasta armar el circuito del esquema que
tengamos.

Ejemplo de conexión de un circuito básico

Se detallará como armar un circuito usando el
protoboard.

1.- Se debe alimentar las zonas de alimentación de la

protoboard, de las cuales se va a distribuir la energía
para todo el circuito.

2.- Conectar el switch, teniendo en cuenta que para que

cumpla la función de interruptor, tiene que estar
separado de sus pines y no debe conectarse en un
mismo punto.

3.- Siguiendo el esquema podemos notar que un lado del

switch está unido al polo positivo de la función, para ello
tenemos que conectar un cable desde cualquiera de los
lados del switch al polo positivo.
4.- Se conecta una resistencia al otro lado del switch.

5.- Se debe conectar el Ánodo del Led en el otro lado de

la resistencia, el ánodo corresponde al pin más largo.

6.- Finalmente queda unir el cátodo del LED con el polo

negativo de la fuente de tensión.
Conclusión.
En conclusión el protoboard es una especie de tableta
con orificios que funciona como una herramienta
utilizada para hacer pruebas de circuitos electrónicos,
insertando los componentes electrónicos y cables para
armar los circuitos. Como su nombre lo indica esta
tableta es para experimentar con circuitos electrónicos,
con lo que se asegura el buen funcionamiento del mismo.

Referencias
https://ingenieriaelectronica.org/definicion-de-
protoboard-y-como-utilizarlo/
 https://electronicavm.files.wordpress.com/2010/10/us
o-de-la-protoboard.pdf
