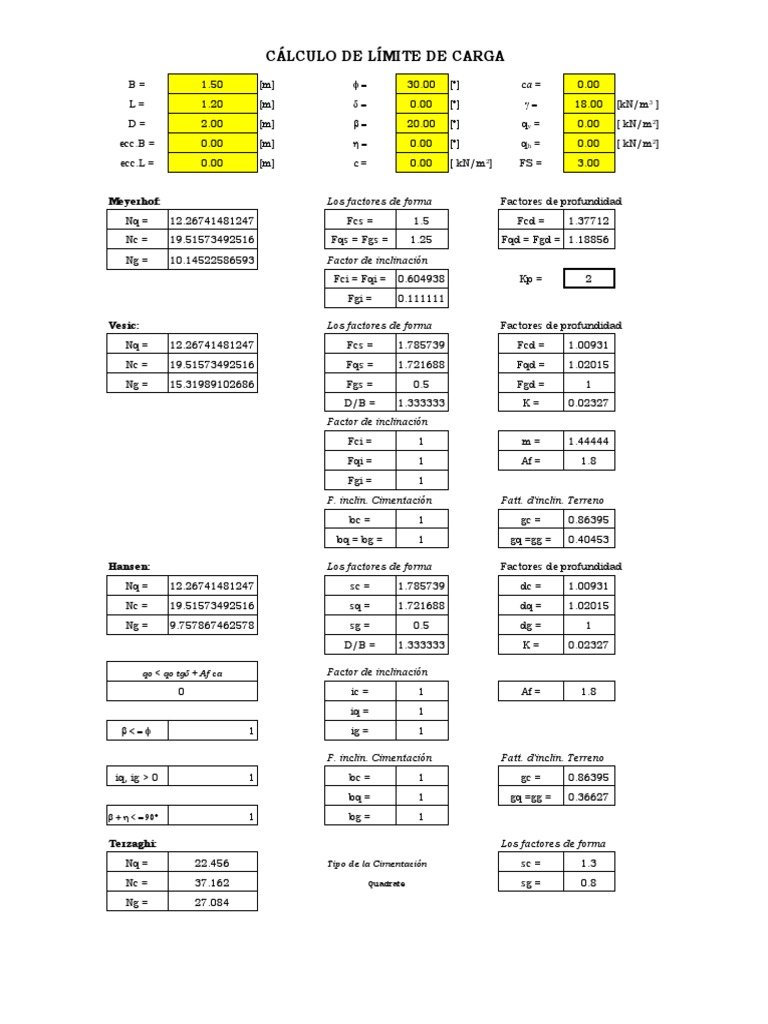

CÁLCULO DE LÍMITE DE CARGA

B= 1.50 [m] f= 30.00 [°] ca = 0.00


L= 1.20 [m] d= 0.00 [°] g= 18.00 [kN/m3 ]
D= 2.00 [m] b= 20.00 [°] qv = 0.00 [ kN/m2]
ecc.B = 0.00 [m] h= 0.00 [°] qh = 0.00 [ kN/m2]
ecc.L = 0.00 [m] c= 0.00 [ kN/m2] FS = 3.00

Meyerhof: Los factores de forma Factores de profundidad


Nq = 12.26741481247 Fcs = 1.5 Fcd = 1.37712
Nc = 19.51573492516 Fqs = Fgs = 1.25 Fqd = Fgd = 1.18856
Ng = 10.14522586593 Factor de inclinación
Fci = Fqi = 0.604938 Kp = 2
Fgi = 0.111111

Vesic: Los factores de forma Factores de profundidad


Nq = 12.26741481247 Fcs = 1.785739 Fcd = 1.00931
Nc = 19.51573492516 Fqs = 1.721688 Fqd = 1.02015
Ng = 15.31989102686 Fgs = 0.5 Fgd = 1
D/B = 1.333333 K= 0.02327
Factor de inclinación
Fci = 1 m= 1.44444
Fqi = 1 Af = 1.8
Fgi = 1
F. inclin. Cimentación Fatt. d'inclin. Terreno
bc = 1 gc = 0.86395
bq = bg = 1 gq =gg = 0.40453

Hansen: Los factores de forma Factores de profundidad


Nq = 12.26741481247 sc = 1.785739 dc = 1.00931
Nc = 19.51573492516 sq = 1.721688 dq = 1.02015
Ng = 9.757867462578 sg = 0.5 dg = 1
D/B = 1.333333 K= 0.02327

qo < qo tgd + Af ca Factor de inclinación


0 ic = 1 Af = 1.8
iq = 1
b<=f 1 ig = 1

F. inclin. Cimentación Fatt. d'inclin. Terreno


iq, ig > 0 1 bc = 1 gc = 0.86395
bq = 1 gq =gg = 0.36627
b + h < = 90° 1 bg = 1

Terzaghi: Los factores de forma


Nq = 22.456 Tipo de la Cimentación sc = 1.3
Nc = 37.162 Quadrate sg = 0.8
Ng = 27.084

Dott. Geol. F. CETRARO


LEYENDA:

B= Ancho de la cimentación
L= Longitud de la cimentación
D= Profundidad de la cimentación
ecc.B = Excentricidad en B
ecc.L = Excentricidad en L
f= Angulo de fricción
d= A. inclinacion del terreno de fundación.
b= A. inclinación de la carga
h= Inclinación de la cimentación
c= Cohesión
ca = Adhesión a la base de la fundación
g= Peso especifico del suelo
qv = Comp. Vertical de la carga
qh = Comp. Horizontal de la carga
Kp = Coeficiente de empuje pasivo
Af = Area efectiva de la cimentación
FS = Factor de seguridad
q= Capacidad portante

Capacità portante secondo Meyerhoff:


[ kN/m2] [ kN] [ kN/m2]
qult = 859.61 q= 1547.30 Qamm = 286.54
[ t/m ]
2
[t] [ t/m2]
qult = 87.65 q= 157.78 Qamm = 2.92
[ Kg/cm ] 2
[ Kg ] [ Kg/cm2]
qult = 8.77 q= 157777.74 Qamm = 2.92

Capacidad portante según Vesic:


[ kN/m2] [ kN] [ kN]
qult = 316.11 q= 568.99 Qamm = 105.37
[ t/m ]
2
[t] [ t/m2]
qult = 32.23 q= 58.02 Qamm = 1.07
[ Kg/cm ] 2
[ Kg ] [ Kg/cm2]
qult = 3.22 q= 58020.09 Qamm = 1.07

Capacidad portante según Hansen:


[ kN/m2] [ kN] [ kN/m2]
qult = 288.72 q= 519.70 Qamm = 96.24
[ t/m ]
2
[t] [ t/m2]
qult = 29.44 q= 52.99 Qamm = 0.98
[ Kg/cm2] [ Kg ] [ Kg/cm2]
qult = 2.94 q= 52993.53 Qamm = 0.98

Capacidad portante según Terzaghi:


[ kN/m2] [ kN] [ kN/m2]
qult = 1100.92 q= 1981.66 Qamm = 366.97
[ t/m2] [t] [ t/m2]
qult = 112.26 q= 202.07 Qamm = 37.42
[ Kg/cm ] 2
[ Kg ] [ Kg/cm2]
qult = 11.23 q= 202070.05 Qamm = 3.74

Dott. Geol. F. CETRARO


TT=
Introduzca 3.14159
los datos necesarios en las
células de amarillo

Convertitore: q= 0
Kg/cm 3
kN/m 3

t/m3 t/m3
0 0

kN/m3 Kg/cm3
0

Kg/cm2 kN/m2
0

t/m2 t/m2
0 0

kN/m2 Kg/cm2
0 Prodotto 0
prod1+so 0

prod som 0

Verifica 0 0

fi Nc Nq Ng Rectangular
0 5.14 1 0 Cuadrada
1 5.997 1.105 0.073 Circular
2 6.3 1.22 0.155

Dott. Geol. F. CETRARO


3 6.62 1.347 0.246
4 6.968 1.487 0.348
5 7.337 1.642 0.462
6 7.73 1.812 0.591
7 8.151 2.001 0.737
8 8.602 2.209 0.902
9 9.086 2.439 1.089
10 9.605 2.694 1.303
11 10.163 2.975 1.546
12 10.763 3.288 1.823
13 11.41 3.634 2.14
14 12.108 4.019 2.503
15 12.861 4.446 2.919
16 13.676 4.922 3.396
17 14.559 5.451 3.945
18 15.517 6.042 4.576
19 16.558 6.701 5.304
20 17.69 7.439 6.143
21 18.925 8.264 7.113
22 20.272 9.19 8.234
23 21.746 10.231 9.534
24 23.361 11.401 11.043
25 25.135 12.72 12.796
26 27.085 14.21 14.837
27 29.236 15.896 17.218
28 31.612 17.808 20.001
29 34.242 19.981 23.26
30 37.162 22.456 27.084
31 40.411 25.282 31.583
32 44.036 28.517 36.888
33 48.09 32.23 43.159
34 52.637 36.504 50.594
35 57.754 41.44 59.433
36 63.528 47.156 69.975
37 70.067 53.799 82.588
38 77.495 61.546 97.733
39 85.966 70.614 115.984
40 95.663 81.271 138.067
41 106.807 93.846 164.897
42 119.669 108.75 197.639
43 134.58 126.498 237.788
44 151.95 147.736 287.266
45 172.285 173.285 348.57

Dott. Geol. F. CETRARO


2

Dott. Geol. F. CETRARO


CÁLCULO DE LÍMITE DE CARGA

B= 3.00 [m] f= 30.00 [°] ca = 0.00


L= 1.20 [m] d= 0.00 [°] g= 18.00 [kN/m3 ]
D= 2.00 [m] b= 20.00 [°] qv = 0.00 [ kN/m2]
ecc.B = 0.00 [m] h= 0.00 [°] qo = 0.00 [ kN/m2]
ecc.L = 0.00 [m] c= 0.00 [ kN/m ] 2
FS = 3.00

Meyerhof: Vesic: Hansen: Terzaghi:


Nq = 12.2674148125 Nq = 12.26741481 Nq = 12.2674148 Nq = 22.456
Nc = 19.5157349252 Nc = 19.51573493 Nc = 19.5157349 Nc = 37.162
Ng = 10.1452258659 Ng = 15.31989103 Ng = 9.75786746 Ng = 27.084

Factor de forma Factor de forma Factor de forma Factor de forma


sc = 1.5 sc = 1.785738717 sc = 1.78573872 sc = 1.3
sq = sg = 1.25 sq = 1.721687836 sq = 1.72168784 sg = 0.8
sg = 0.5 sg = 0.5 LEYENDA

Factores de profundidad Factores de profundidad Factores de profundidad B= Ancho de la cimentación


dc = 1.37712361663 dc = 1.009306743 dc = 1.00930674 L= Longitud de la cimentación
dq = dg = 1.18856180832 dq = 1.020149689 dq = 1.02014969 D= Profundidad de la cimentación
dg = 1 dg = 1 ecc.B = Excentricidad en B
ecc.L = Excentricidad en L
Factor de inclinación Factor de inclinación Factor de inclinación f= Angulo de fricción
ic = iq = 0.6049382716 ic = 1 ic = 1 d= A. inclinacion del terreno de fundación.
ig = 0.11111111111 iq = 1 iq = 1 b= A. inclinación de la carga
ig = 1 ig = 1 h= Inclinación de la cimentación
c= Cohesión
Kp = 2 F. inclin. Cimentación F. inclin. Cimentación ca = Adhesión a la base de la fundación
bc = 1 bc = 1 g= Peso especifico del suelo
bq = bg = 1 bq = 1 qv = Comp. Vertical de la carga
bg = 1 qh = Comp. Horizontal de la carga
Kp = Coeficiente de empuje pasivo
F. d'inclin. Terreno F. d'inclin. Terreno Af = Area efectiva de la cimentación
gc = 0.863945578 gc = 0.86394558 FS = Factor de seguridad

gq =gg = 0.404533863 gq =gg = 0.36627395 q= Capacidad portante

Capacità Portante: Capacità Portante: Capacità Portante: Capacità Portante:


qult = 859.61 qult = 316.11 qult = 288.72 qult = 1100.92 [ kN/m2]
q= 1547.30 q= 568.99 q= 519.70 q= 1981.66 [ kN]
Qamm = 286.54 Qamm = 105.37 Qamm = 96.24 Qamm = 366.97 [ kN/m2]
