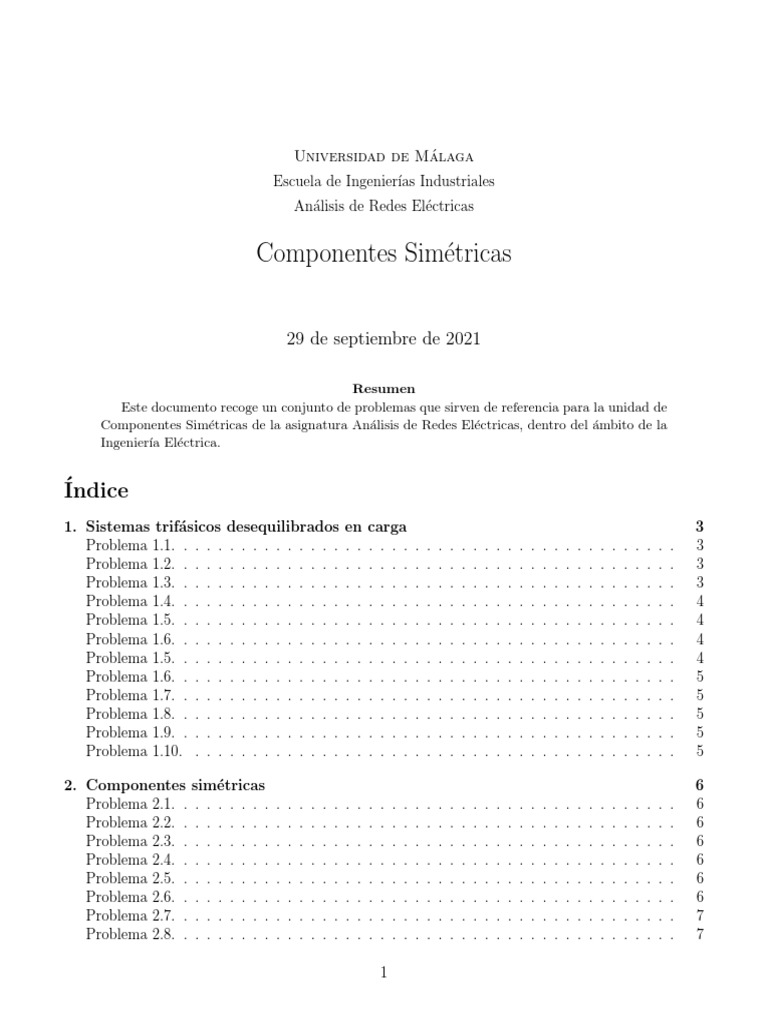

Universidad de Málaga

Escuela de Ingenierı́as Industriales

Análisis de Redes Eléctricas

Componentes Simétricas

29 de septiembre de 2021

Resumen
Este documento recoge un conjunto de problemas que sirven de referencia para la unidad de
Componentes Simétricas de la asignatura Análisis de Redes Eléctricas, dentro del ámbito de la
Ingenierı́a Eléctrica.

Índice
1. Sistemas trifásicos desequilibrados en carga 3
Problema 1.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Problema 1.2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Problema 1.3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Problema 1.4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Problema 1.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Problema 1.6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Problema 1.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Problema 1.6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Problema 1.7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Problema 1.8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Problema 1.9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Problema 1.10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2. Componentes simétricas 6
Problema 2.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Problema 2.7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Problema 2.8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1
Análisis de Redes Eléctricas Componentes Simétricas

3. Potencia en componentes simétricas 8

Problema 3.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Problema 3.2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Problema 3.3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4. Faltas 9
Problema 4.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Problema 4.2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Problema 4.3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Problema 4.4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Problema 4.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Problema 4.6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Problema 4.7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Problema 4.8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Problema 4.9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Problema 4.10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Índice de figuras
1. Circuito trifásico con carga en estrella. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . 3
2. Circuito trifásico con carga en estrella y neutro distribuido. . . . . . . . . . . .
. . . . . . 3
3. Circuito trifásico con carga en estrella e impedancia de lı́nea. . . . . . . . . . .
. . . . . . 4
4. Circuito trifásico con . . . .
carga en estrella, impedancia de lı́nea y neutro distribuido. . . 4
5. Carga desequilibrada en triángulo. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . 5
6. Carga desequilibrada en triángulo con impedancia de lı́nea. . . . . . . . . . . .
. . . . . . 5
7. Carga en estrella con una fase desconectada y diferentes configuraciones de neutro. . . 6
8. Carga en triángulo con fase desconectada. . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9. Sistema trifásico con doble alimentación y falta fase a tierra. . . . . . . . . . . . . . . . . 10
10. Sistema trifásico con doble alimentación y falta fase a tierra a través de impedancia. . . . . 11

Escuela de Ingenierı́as Industriales - uma.es 2

Análisis de Redes Eléctricas Componentes Simétricas

1. Sistemas trifásicos desequilibrados en carga

1.1. Un sistema simétrico de secuencia positiva de 400 V de tensión de lı́nea alimenta, mediante un
sistema a tres hilos, tres cargas monofásicas puramente resistivas conectadas en estrella, Figura
1. Las cargas tienen una potencia nominal, a 230 V, de 25 W para ZA y ZB y 60 W para ZC .

a) Las tensiones del neutro N’ respecto del neutro N de la alimentación.

b) Las tensiones de fase en las cargas.
c) Represente el diagrama fasorial de las tensiones de lı́nea y fase en la carga, ası́ como la
tensión de desplazamiento del neutro obtenida en el apartado a).
d ) Las corrientes IA , IB e IC .

VA
−+ A ZA

VB
N −+ B ZB N’

VC
−+ C ZC

Figura 1: Circuito trifásico con carga en estrella.

1.2. El mismo sistema de tensiones del problema anterior alimenta, mediante una lı́nea a cuatro
hilos, Figura 2, el mismo sistema de cargas conectadas en estrella. Calcule las corrientes de
lı́nea y de neutro.

VA
−+ A ZA

VB
N −+ B ZB N’

VC
−+ C ZC

Figura 2: Circuito trifásico con carga en estrella y neutro distribuido.

1.3. En un sistema trifásico, simétrico de secuencia negativa, a cuatro hilos y de tensión de lı́nea
100 V, se conecta una carga en Y con valores ZA = 5 0◦ Ω, ZB = 5 30◦ Ω y ZC = 5 45◦ Ω.
Calcule las intensidades de lı́nea y represente el diagrama fasorial.

Escuela de Ingenierı́as Industriales - uma.es 3

Análisis de Redes Eléctricas Componentes Simétricas

1.4. Considerando la alimentación y carga del ejercicio anterior pero sin conductor neutro, calcule:
a) La tensión de desplazamiento del neutro.
b) Las tensiones en las cargas.
c) Las intensidades de lı́nea.

1.5. Un sistema simétrico de secuencia positiva de 400 V de tensión de lı́nea alimenta, mediante un
sistema a tres hilos de impedancia por fase ZL = 0.5 0◦ Ω, tres cargas monofásicas conectadas
en estrella, Figura 3, cuyos valores son: ZA = 10 0◦ , ZB = 5 30◦ y ZC = 10 0◦ Ω.
a) Las tensiones del neutro N’ respecto del neutro N de la alimentación.
b) Las tensiones de fase en las cargas.
c) Represente el diagrama fasorial de las tensiones de lı́nea y fase en la carga, ası́ como la
tensión de desplazamiento del neutro obtenida en el apartado a).
d ) Las corrientes IA , IB e IC .

VA
−+ A ZL A’ ZA

VB
N −+ B ZL B’ ZB N’

VC
−+ C ZL C’ ZC

Figura 3: Circuito trifásico con carga en estrella e impedancia de lı́nea.

1.6. El mismo sistema de tensiones del problema anterior alimenta, mediante una lı́nea a cuatro
hilos, Figura 4, al mismo sistema de cargas conectadas en estrella, y donde la impedancia del
conductor neutro es ZN = 1 0◦ Ω. Calcule las corrientes de lı́nea y de neutro.

VA
−+ A ZL A’ ZA

VB
N −+ B ZL B’ ZB N’

VC
−+ C ZL C’ ZC

ZN

Figura 4: Circuito trifásico con carga en estrella, impedancia de lı́nea y neutro distribuido.

Escuela de Ingenierı́as Industriales - uma.es 4

Análisis de Redes Eléctricas Componentes Simétricas

1.5. En un sistema trifásico a cuatro hilos con alimentación simétrica y secuencia positiva, de tensión
de lı́nea 230 V, se conectan tres cargas en Y, dos de ellas de impedancia resistiva (lámparas
de incandescencia) conectadas a las fases A y B, cuya potencia es de 100 W a una tensión de
230 V, y un condensador conectado en la fase C de valor C = 4µF . Determine la intensidad
de neutro y represente el diagrama fasorial, [1].

1.6. El sistema de cargas del problema anterior se conecta al mismo sistema de alimentación pero
a tres hilos. Determine las tensiones de fase en la carga y la tensión de desequilibrio de neutro.
Represente el diagrama fasorial.

1.7. Repita el problema 1.5 considerando que el sistema de alimentación es de secuencia negativa.

1.8. Repita el problema 1.6 considerando que el sistema de alimentación es de secuencia negativa.

1.9. Una carga desequilibrada conectada en triángulo, Figura 5, de impedancias ZAB = 10 0◦ Ω,

ZBC = 10 0◦ Ω y ZCD = 10 90◦ Ω se encuentra alimentada por un sistema simétrico de
secuencia positiva de 400 V de lı́nea. Calcule:
a) Corrientes de fase.
b) Corrientes de lı́nea.

ZAB
B
ZCA

ZBC
C

Figura 5: Carga desequilibrada en triángulo.

1.10. Un sistema trifásico de 400 V de tensión de lı́nea alimenta, a través de una lı́nea de impedancia
ZL = 0.5 0◦ Ω, una carga en triángulo de valores ZAB = 10 0◦ Ω, ZBC = 10 30◦ Ω y
ZCA = 10 −30◦ Ω, representado en la Figura 6. Calcule las intensidades de fase y lı́nea.

VA
−+ A ZL A’

VB ZAB
N −+ B ZL B’
ZCA
VC ZBC
−+ C ZL C’

Figura 6: Carga desequilibrada en triángulo con impedancia de lı́nea.

Escuela de Ingenierı́as Industriales - uma.es 5

Análisis de Redes Eléctricas Componentes Simétricas

2. Componentes simétricas
2.1. De un sistema trifásico de secuencia directa se conocen las siguientes componentes simétricas
de las corrientes de lı́nea: IA1 = 0.7 90◦ [A], IB2 = 0.5 120◦ [A] y IC0 = 0.2 0◦ [A]. Determine
el valor de la corriente de lı́nea IA .

2.2. Un sistema trifásico equilibrado de secuencia directa, alimenta una carga desequilibrada conec-
tada en estrella y con conductor neutro. Se conocen las componentes simétricas de secuencia
directa e inversa de las corrientes de la lı́nea C, IC1 = X 240◦ e IC2 = X 120◦ . Ası́ como, el
valor de la intensidad de neutro, IN = Y 0◦ . Determine el valor (sólo el módulo) de la corriente
de lı́nea IA .

2.3. Un sistema trifásico equilibrado de S.D. y 230 V de tensión de fase alimenta, mediante un
sistema a tres hilos, un sistema de cargas desequilibrado conectado en estrella. Se conoce como
dato que la tensión VB0 = 50 210◦ y las impedancias ZA = 18, 84 30◦ , ZB = 27, 44 30◦ y
ZC = 23, 54 30◦ . Determine las intensidades de lı́nea.

2.4. Un sistema trifásico equilibrado de S.D. y 230 V de tensión de fase alimenta, mediante un
sistema a cuatro hilos, un sistema de cargas desequilibrado conectado en estrella. Se sabe que
la impedancia ZB = 2.ZA y que la intensidad de la lı́nea C es IC = 10 90◦ cuya componente
homopolar tiene de valor IC0 = 5 30◦ . Determine las intensidades de lı́nea.

2.5. Un sistema trifásico equilibrado de S.D. y 230 V de tensión de fase alimenta un sistema de
cargas conectadas en estrella, de valor Z = 10 30◦ . Una de las fases no se conecta a la
alimentación. Para las tres configuraciones mostradas en la Figura 7, determine el valor de las
componentes simétricas básicas de las intensidades de lı́nea. Para el último caso, considere para
la impedancia de neutro un valor de 2 Ω de carácter puramente resistivo.

Z Z Z
A’ A’ A’

Z Z N’ Z
B’ N’ B’ N’
B’

Z Z Z
C’ C’ C’

. ZN
. .
(a) A tres hilos. (b) A cuatro hilos. (c) Neutro impedante.

Figura 7: Carga en estrella con una fase desconectada y diferentes configuraciones de neutro.

Escuela de Ingenierı́as Industriales - uma.es 6

Análisis de Redes Eléctricas Componentes Simétricas

2.6. Un sistema trifásico equilibrado de S.D. y 230 V de tensión de fase alimenta un sistema de cargas
conectadas en triángulo, de valor Z = 10 30◦ . Una de las fases no se conecta a la alimentación,
Figura 8. Determine el valor de las componentes simétricas básicas de las intensidades de lı́nea.

ZAB
B
ZCA

ZBC
C

Figura 8: Carga en triángulo con fase desconectada.

2.7. Una carga equilibrada en estrella de impedancia por fase Z = 6 −30◦ [Ω], se alimenta con
una√red trifásica a tres hilos y desequilibrada
√ en tensiones de lı́nea VAB = 200 0◦ [Ω], VBC =
100 2 −135◦ [Ω] y VCA = 100 2 135◦ [Ω]. Determine:

a) Las componentes simétricas de las tensiones de fase.

b) Las componentes simétricas de las intensidades de lı́nea.
c) Las intensidades de lı́nea.

2.8. Una carga equilibrada en estrella de impedancia por fase Z = 6 −30◦ [Ω], se alimenta con una
red trifásica desequilibrada, a cuatro hilos, de tensiones de fase VAN 0 = 300 0◦ [Ω], VBN 0 =
156 −90◦ [Ω] y VCN 0 = 156 90◦ [Ω], donde N’ es el neutro de la carga. Determine:

a) Las componentes simétricas de las tensiones de fase.

b) Las componentes simétricas de las intensidades de lı́nea.
c) Las intensidades de lı́nea.

Escuela de Ingenierı́as Industriales - uma.es 7

Análisis de Redes Eléctricas Componentes Simétricas

3. Potencia en componentes simétricas

3.1. Una carga trifásica equilibrada conectada en estrella a tres hilos está alimentada por un sistema
desequilibrado de tensiones de lı́nea VAB = −60 + j80 [V ], VBC = 140 − j200 [V ]. La
impedancia tiene un valor puramente resistivo de 10 Ω [2]. Calcule:

a) Tensiones e intensidades de fase en la carga.

b) Componentes simétricas de tensiones e intensidades de fase.
c) Potencia activa y reactiva de la carga en función de las C.S.
d ) C.S. de las tensiones de lı́nea.

3.2. En el circuito de la figura, tres impedancias iguales Z, de carácter inductivo con cosϕ = 0.8,
se conectan a un sistema equilibrado de tensiones de 400 V de tensión de lı́nea. Se conoce la
potencia activa consumida por el sistema, 11584 W. Al realizar la conexión se comete un error
y se obtiene el circuito de la figura adyacente [2]. Calcule:

a) Las corrientes y tensiones de fase, corriente de neutro y sus representaciones gráficas para
conexión correcta.
b) Idem para el caso de la conexión incorrecta.
c) Potencia activa y reactiva de ambos casos.
d ) C.S. de las tensiones e intensidades
e) Potencia activa y reactiva en función de las C.S.

3.3. En el circuito de la figura se representa el secundario de un transformador trifásico ideal, co-

nectado en estrella, que suministra un sistema de tensiones equilibrado de 230 V de tensión de
fase en S.D., alimentando una carga equilibrada de carácter inductivo. Los vatı́metros registran
las siguientes lecturas W1=21495 [W] y W2=8505 [W]. Se produce una averı́a en el transfor-
mador y se cortocircuitan varias espiras en la fase C, pasando a ser EC = 100 [V ] [2]. Determine:

Sin averı́a

a) Potencia activa y reactiva del sistema.

b) Intensidad de lı́nea e impedancia de carga.

Con averı́a

c) C.S. de las tensiones en la carga.

d ) C.S. de las intensidades.
e) Potencia mediante C.S.

Escuela de Ingenierı́as Industriales - uma.es 8

Análisis de Redes Eléctricas Componentes Simétricas

4. Faltas
4.1. Un generador en estrella, equilibrado y de secuencia directa, de 240 V de fase a circuito abierto
tiene de impedancias a secuencia cero, j [Ω]; a secuencia directa, 4j [Ω]; y a secuencia inversa,
2j [Ω]. Este generador alimenta a un sistema a cuatro hilos. Estando el sistema a circuito
abierto se produce un fallo en un punto de la lı́nea cuya impedancia equivalente es de 1.5 [Ω]
por conductor de fase, y 0.5 [Ω] de neutro [3]. Determine las intensidades de lı́nea si el fallo es:

a) Fase a tierra.
b) Fase a fase.
c) Fase a fase y tierra.
d ) Tres fases a tierra.

4.2. Un generador de secuencia directa, de 400 [V] de tensión de lı́nea a circuito abierto, tiene de
impedancia interna: ZG0 = j [Ω], ZG1 = 4j [Ω] y ZG2 = 2j [Ω] que está concetado a tierra
mediante una impedancia de 0.5 [Ω]. Este generador está conectado a una lı́nea de impedancia
equivalente: ZL0 = 1, 5j [Ω] y ZL1 = ZL2 = j [Ω]. Determine las corrientes y tensiones de fallo si
este es:

a) Fase a tierra.
b) Fase a fase.
c) Fase a fase y tierra.
d ) Tres fases a tierra.

4.3. El sistema de generador y lı́nea del problema anterior alimenta a una carga en estrella equilibra-
da que consume 7 [kW ] con un cosφ = 0.9(ind) a la tensión nominal. Determine las corrientes y
tensiones de fallo si éste se produce al final de la lı́nea pero considerando que la carga permanece
conectada, para los siguientes casos de fallo:

a) Fase a tierra.
b) Fase a fase.
c) Fase a fase y tierra.
d ) Tres fases a tierra.

4.5. En un sistema trifásico de tensión de fase EA = 1 [V ] e impedancia de lı́nea de valor ZL =

j0.05 [Ω] por fase, se produce un fallo franco entre la fase A y B al final de la lı́nea. Determine
la corriente de fallo, en valor eficaz y fase.

Escuela de Ingenierı́as Industriales - uma.es 9

Análisis de Redes Eléctricas Componentes Simétricas

4.4. Un generador trifásico, G1 , equilibrado y de secuencia directa, tiene de impedancia interna:

0 1 2
XG1 = 0.2 [Ω], XG1 = XG1 = 0, 5 [Ω]; estando su neutro sólidamente unido a tierra, está
conectado a una lı́nea trifásica de impedancia equivalente por fase: XL0 = XL1 = XL2 = 8 [Ω]. En
el otro extremo de la lı́nea se encuentra conectado otro generador trifásico, G2 , equilibrado y
1 2 0
de secuencia directa, que tiene de impedancia interna XG2 = XG2 = 2.25 [Ω] y XG2 = 0.8 [Ω],
estando su neutro unido a tierra mediante un conductor de resistencia equivalente RN = 1 [Ω].
Se produce un fallo fase A a tierra en bornas de G1 conociendo que en ese instante la tensión
en la fase A de G1 es de 15 [kV] y desfase 0◦ y en G2 = 20[kV ] y desfase −60◦ . Determine:

a) La corriente de fallo.
b) La contribución de cada generador a dicha corriente. Fase a fase.

4.6. En el sistema trifásico de la figura se produce un fallo lı́nea a tierra. Si en el momento del fallo
E1 = 1 60◦ [V ] y E2 = 1 0◦ [V ] siendo ambos generadores simétricos y de secuencia directa,
determine:

a) La corriente de fallo.
b) Las intensidades en las tres fases del generador E2 .

E1 E2
−+ A
Z Z
A
+−

Z Z
N B B N’

Z Z
C C

ZN

Figura 9: Sistema trifásico con doble alimentación y falta fase a tierra.

4.7. En el sistema trifásico de la figura se produce un fallo lı́nea a tierra a tarvés de una impedancia
ZF . Si en el momento del fallo E1 = 1 60◦ [V ] y E2 = 1 0◦ [V ] siendo ambos generadores
simétricos y de secuencia directa, determine:

a) La corriente de fallo.
b) Las intensidades en las tres fases del generador E2 .

Escuela de Ingenierı́as Industriales - uma.es 10

Análisis de Redes Eléctricas Componentes Simétricas

E1 E2
−+ A
Z Z
A
+−

ZF

Z Z
N B B N’

Z Z
C C

ZN

Figura 10: Sistema trifásico con doble alimentación y falta fase a tierra a través de impedancia.

4.8. Una carga equilibrada de impedancia por fase: Z = 6 −30◦ [Ω] se alimenta con una red trifásica
a cuatro hilos mediante un generador trifásico conectado en estrella, de tensiones de fase a
circuito abierto: UAN = 300 0◦ [V ], UBN = 156 −90◦ [V ] y UCN = 156 90◦ [V ]; y de impedancia
interna: ZG0 = j [Ω], ZG1 = j4 [Ω] y ZG2 = j2 [Ω]. Se produce un fallo lı́nea a lı́nea entre las
bornas de las fases B y C de la carga, a través de una impedancia resistiva pura de 2 [Ω].
Determine:
a) La corriente de fallo.
b) Las intensidades de lı́nea, tanto en generador, carga y neutro.
c) La potencia activa cedida por el generador, antes y después del fallo.

4.9. Una carga equilibrada en estrella de impedancia por fase: Z = 6 −30◦ [Ω] solidamente co-
nectado su neutro a tierra, se alimenta con una red trifásica equilibrada y de secuencia di-
recta, mediante un generador trifásico conectado en estrella eimpedancia interna: ZG0 = j [Ω],
ZG1 = j4 [Ω] y ZG2 = j2 [Ω]; y tensiones de fase a circuito abierto: EA = 300 0◦ [V ]. Se produce
un fallo lı́nea a lı́nea entre las bornas B y C del generador y tierra a través de una impedancia
resistiva pura de 2 [Ω]. Determine:
a) La corriente de fallo.
b) Las intensidades de lı́nea, tanto en generador, carga y neutro.
c) La potencia activa cedida por el generador, antes y después del fallo.

4.10. Un generador trifásico equilibrado, en conexión estrella y secuencia directa, de tensión de lı́nea a
circuito abierto de 100 [V] e impedancia por fase j4 [Ω] y sin toma de tierra, alimenta mediante
una lı́nea trifásica de impedancia j [Ω] a otro generador trifásico equilibrado y secuencia directa,
de tensión de lı́nea a circuito abierto 150 [V] e impedancia j2 [Ω], conectado a tierra a través
de una impedancia resistiva pura de 2 [Ω]. ambos generadores tienen desfase nuelo ente las
tensiones generadas en iguales terminales, cuando se produce un fallo lı́nea a lı́nea a través de
impedancias j3 [Ω] y a tierra, en el punto de conexión del segundo generador. Determine:

Escuela de Ingenierı́as Industriales - uma.es 11

Análisis de Redes Eléctricas Componentes Simétricas

a) Las corriente en el fallo.

b) Las corrientes que circulan por cada fase de ambos generadores.

Escuela de Ingenierı́as Industriales - uma.es 12
