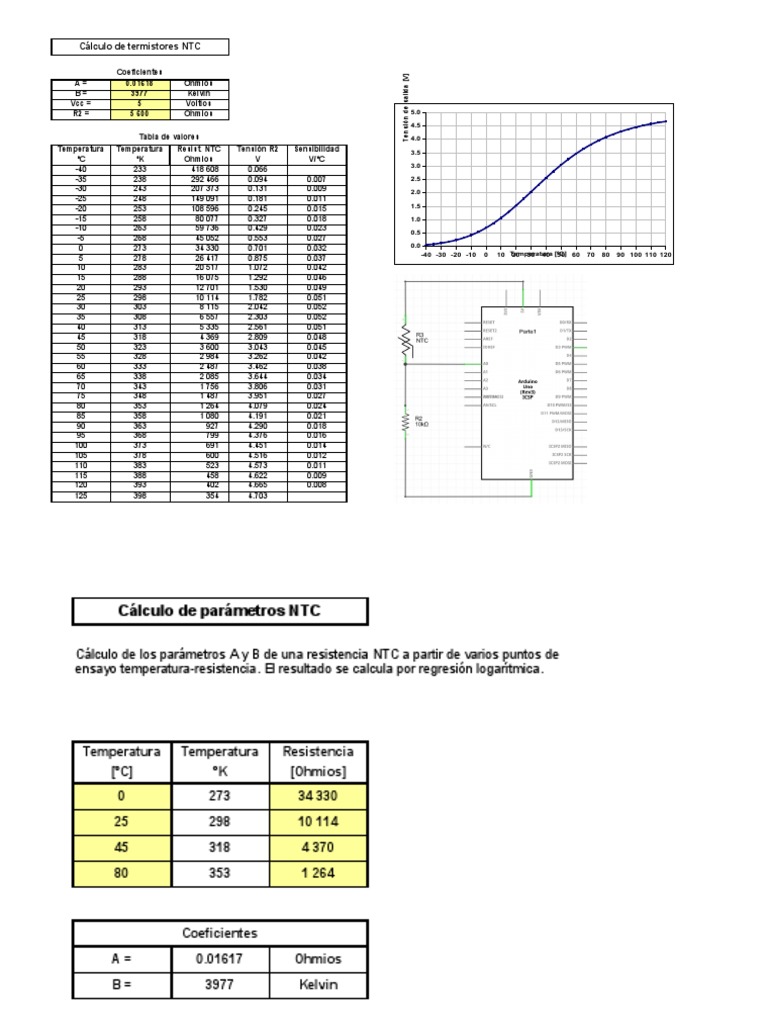

Cálculo de termistores NTC

Coeficientes

Te nsión de s alida [V]

A= 0.01618 Ohmios
B= 3977 Kelvin
Vcc = 5 Voltios
R2 = 5 600 Ohmios 5.0

4.5

Tabla de valores 4.0

Temperatura Temperatura Resist. NTC Tensión R2 Sensibilidad 3.5
ºC ºK Ohmios V V/ºC
3.0
-40 233 418 608 0.066
-35 238 292 466 0.094 0.007 2.5
-30 243 207 373 0.131 0.009 2.0
-25 248 149 091 0.181 0.011
1.5
-20 253 108 596 0.245 0.015
-15 258 80 077 0.327 0.018 1.0
-10 263 59 736 0.429 0.023 0.5
-5 268 45 052 0.553 0.027
0 273 34 330 0.701 0.032 0.0
-40 -30 -20 -10 0 10 Temperatura
20 30 40 [ºC]
50 60 70 80 90 100 110 120
5 278 26 417 0.875 0.037
10 283 20 517 1.072 0.042
15 288 16 075 1.292 0.046
20 293 12 701 1.530 0.049
25 298 10 114 1.782 0.051
30 303 8 115 2.042 0.052
35 308 6 557 2.303 0.052
40 313 5 335 2.561 0.051
45 318 4 369 2.809 0.048
50 323 3 600 3.043 0.045
55 328 2 984 3.262 0.042
60 333 2 487 3.462 0.038
65 338 2 085 3.644 0.034
70 343 1 756 3.806 0.031
75 348 1 487 3.951 0.027
80 353 1 264 4.079 0.024
85 358 1 080 4.191 0.021
90 363 927 4.290 0.018
95 368 799 4.376 0.016
100 373 691 4.451 0.014
105 378 600 4.516 0.012
110 383 523 4.573 0.011
115 388 458 4.622 0.009
120 393 402 4.665 0.008
125 398 354 4.703
 Cálculo de parámetros NTC

Cálculo de los parámetros A y B de una resistencia NTC a partir de varios puntos de

ensayo temperatura-resistencia. El resultado se calcula por regresión logarítmica.

Temperatura Temperatura Resistencia

[ºC] ºK [Ohmios]
0 273 34 330

25 298 10 114

45 318 4 370

80 353 1 264

Coeficientes

A= 0.01617 Ohmios

B= 3977 Kelvin

Y X YY XX XY
Ln(R) 1/T
1.044E+01 3.663E-03 1.091E+02 1.342E-05 3.826E-02
9.222E+00 3.356E-03 8.504E+01 1.126E-05 3.095E-02
8.383E+00 3.145E-03 7.027E+01 9.889E-06 2.636E-02
7.142E+00 2.833E-03 5.101E+01 8.025E-06 2.023E-02
