Especificaciones Técnicas Instalaciones Electrónicas

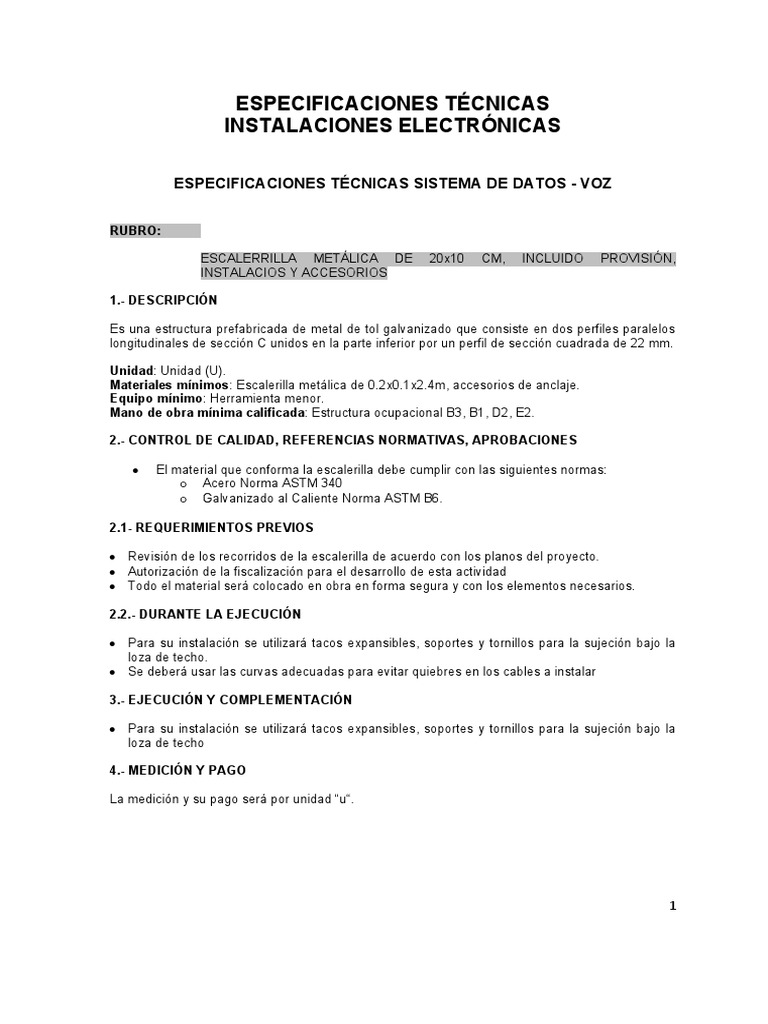

ESPECIFICACIONES TÉCNICAS
INSTALACIONES ELECTRÓNICAS
ESPECIFICACIONES TÉCNICAS SISTEMA DE DATOS - VOZ
RUBRO:
ESCALERRILLA METÁLICA DE 20x10 CM, INCLUIDO PROVISIÓN,

INSTALACIOS Y ACCESORIOS
1.- DESCRIPCIÓN
Es una estructura prefabricada de metal de tol galvanizado que consiste en dos perfiles paralelos
longitudinales de sección C unidos en la parte inferior por un perfil de sección cuadrada de 22 mm.
Unidad: Unidad (U).

Materiales mínimos: Escalerilla metálica de 0.2x0.1x2.4m, accesorios de anclaje.
Equipo mínimo: Herramienta menor.
Mano de obra mínima calificada: Estructura ocupacional B3, B1, D2, E2.
2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES
 El material que conforma la escalerilla debe cumplir con las siguientes normas:
o Acero Norma ASTM 340
o Galvanizado al Caliente Norma ASTM B6.
2.1- REQUERIMIENTOS PREVIOS
 Revisión de los recorridos de la escalerilla de acuerdo con los planos del proyecto.
 Autorización de la fiscalización para el desarrollo de esta actividad
 Todo el material será colocado en obra en forma segura y con los elementos necesarios.
2.2.- DURANTE LA EJECUCIÓN
 Para su instalación se utilizará tacos expansibles, soportes y tornillos para la sujeción bajo la
loza de techo.
 Se deberá usar las curvas adecuadas para evitar quiebres en los cables a instalar
3.- EJECUCIÓN Y COMPLEMENTACIÓN
 Para su instalación se utilizará tacos expansibles, soportes y tornillos para la sujeción bajo la
loza de techo
4.- MEDICIÓN Y PAGO
La medición y su pago será por unidad “u“.
1
RUBRO:
PUNTO DE DATOS SIMPLE CAT 6A
1.- DESCRIPCIÓN
El punto de datos comprende desde el rack de piso o de pared hasta la estación de trabajo.
Unidad: Unidad (U).

Materiales mínimos:
 Tubería EMT ¾” x 3m
 Conector EMT ¾”
 Unión EMT ¾”
 Caja rectangular profunda
 Caja de paso de 15x15x10cm
 Cable F/UTP Cat. 6A.
 Jack blindado Cat. 6A.

 El cable será multipar tipo F/UTP Cat. 6A. con conductores de cobre sólido #23 AWG con
aislamiento termoplástico en base de polietileno retardante al fuego, entorchado en pares
con código de colores, chaqueta protectora de PVC de baja pérdida que no propaga llama.
 Cumplir los requisitos físicos y eléctricos de los estándares TIA-568-C.2 e ISO/IEC11801.
 El cable está de acuerdo con las directivas RoHS (Restriction of Hazardous Substances).
 Puede ser utilizado con los siguientes padrones actuales de red:
o ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000, 155/51/25 Mbps;
o TP-PMD , ANSI X3T9.5, 100 Mbps;
o GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps;
o 100BASE-TX, IEEE 802.3u, 100 Mbps;
o 100BASE-T4, IEEE 802.3u ,100 Mbps;
o 100vg-AnyLAN, IEEE802.12, 100 Mbps;
o 10BASE-T , IEEE802.3, 10 Mbps;
o TOKEN RING, IEEE802.5 , 4/16 Mbps;
o 3X-AS400, IBM, 10 Mbps; TSB-155
o Compatible con conector RJ-45 macho Cat.6A;
 Normas aplicables: TIA-568-C.2 y sus complementos, ANSI/TIA/EIA-569, ISO/IEC 11801.

 Revisión de los recorridos de tuberías a escalerilla de acuerdo con los planos del proyecto.
 Autorización de la fiscalización para el desarrollo de esta actividad.
 Todo el material será colocado en obra en forma segura y con los elementos necesarios para
su correcta instalación.

 Se deberá tener especial cuidado en los cortes de las tuberías para no dejar rebabas que
puedan dañar los cables a instalar.

 Todos los cables deberán ser correctamente instalados y asegurados en la escalerilla mediante
el uso de cinta velcro (no amarras plásticas).
 Todos los cables deberán ser identificados tanto en el puesto de trabajo como en los Racks.

2
La medición y su pago será por unidad “U”.
3
RUBRO:
CÁMARA IP TIPO BALA FULL HD DÍA Y NOCHE
1.- DESCRIPCIÓN
Cámara de video vigilancia IP tipo bala visión día y noche full HD.
Unidad: Unidad (U).

Materiales mínimos: Cámara IP tipo bala visión día y noche full HD.
 La cámara IP deberá cumplir con las siguientes características mínimas:

o Sensor de alta calidad CMOS de 3.1 Megapíxeles, también contar con lente HD.
o Multi-transmisión avanzada en tiempo real con H.264, Motion JPEG con resolu-
ción de 720p y 1080p en la frecuencia máxima de cuadros.
o Búfer de grabación pre-/pos evento.
o Poseer detección y notificación de movimientos.
o Soporte de codificado de velocidad variable de bits y frecuencia de cuadros.
o Servidor de transmisión de alto rendimiento para permitir 4 usuarios simultáneos.
o Análisis de video incorporado y soporte de SIP/VoIP.
o Power-over-Ethernet (802.3af) integrado.
o Conformidad total con ONVIF con extensiones.
 Especificaciones técnicas:
o Compresión de video: H.264, MJPEG.
o Resolución de sensor de imagen: 3.1 Megapíxel CMOS, 2048H x 1536V.
o Sensibilidad de sensor de imagen: modo de día y noche, sensibilidad a baja luz y
a manejo de bajos niveles de ruido.
o Tiempo de Obturación: 1/30 segundos.
o Longitud focal: 8mm
o Apertura: F1.8
o Angulo de campo (FOV): 46°(D) x 36° (H) x 26.5° (V)
o Filtro infrarrojo (IR Cut): Sí
o Modo de día y noche: LED infrarrojo que cubre hasta 30m.
o Iluminación mínima: 0.05Lux
o Capacidad de respuesta: 1.9V/lux-sec (550nm)
o Rango dinámico de pixeles: Amplio rango dinámico de 100dB con SNRMAX 39dB
o Máxima resolución de video y velocidad de cuadros: 2048x1536 (15fps);
1920x1080 (30fps).
o Velocidad de bit en video: 32 Kbps ~ 8 Mbps, variable para exhibición y grabado
o Análisis de video integrado: Detección de movimiento (hasta 16 áreas)
o Búfer Pre-/Post de alarma: 3MB
o Envío de imágenes (Snapshots): Se activa con eventos, se envía vía correo elec-
trónico/FTP
o Protocolos de red: TCP/UDP/IP, RTP/RTCP, RTSP, DHCP, DDNS, HTTP,
HTTPS, SMTP, FTP, NTP,
o SIP/VoIP: Sí
o Alimentación sobre Ethernet (PoE): IEEE 802.3af clase 0
o Cable de conexión externa: Red: RJ45, 10M/100M detección automática
4
o Salida de Video: RCA, entrada de Alimentación.
o Cumplimiento en la normativa: FCC Part 15, Subpart B Class B; CE EN 55022
Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 60950-1; C-tick AS/NZS
CISPR 22, CISPR 24; IP66.
 Revisión de la ubicación de los equipos de acuerdo con los planos del proyecto.
 El sitio deberá estar totalmente limpio.
 Para su instalación se utilizará los elementos necesarios para su correcta instalación y

empotramiento en el techo.
 Se deberá realizar la configuración, asignación de dirección IP para su correcto funcionamiento.
La medición y su pago será por unidad instalada “U“.
5
RUBRO:
PATCH PANEL MODULAR 24 PUERTOS CAT 6A
1.- DESCRIPCIÓN
Patch panel de 24 puertos blindado construido de aluminio anodizado color negro, Categoría 6A
de una unidad de rack de alto, tipo modular para montaje en rack de 19”, con pernos de fijación.
Unidad: Unidad (U).

Materiales mínimos: Patch Panel Modular 24 puertos Cat. 6A blindado.
 El patch panel deberá ser construido de aluminio anodizado en color negro.

 Las condiciones locales de aplicación son especificadas por la norma ANSI/TIA/EIA-569 -
Pathway and Spaces.
 Poseer 24 posiciones RJ-45;
 Panel frontal con puerta etiquetas para identificación;
 Provisto con guía trasero para una mejor organización de los cables;
 Provisto con protectores traseros para los contactos 110IDC;
 Terminales de conexión en bronce fosforoso estañado, standard 110 IDC, para conducto-
res de 22 hasta 26 AWG;
 Provisto con tornillos para instalación;
 Provisto con iconos de identificación;
 Instalación directa en racks de 19";
 Atiende FCC par 68.5 (EMI - inducción eletromagnética);
 Identificación de la categoría en la parte frontal del panel.
 Deberá ser de la misma marca de los cables.
 Deberá ser modular, para alojar los jacks a instalar.
 Deberá estar instalado el rack.

 Se deberá colocar el patch panel para la instalación de los jacks correspondientes.
La medición y su pago será por unidad “U“.
6
RUBRO:
SERVIDOR NVR CON LICENCIA PARA 16 CAMARAS IP INCLUYE

INSTALACIÓN Y CONFIGURACIÓN
1.- DESCRIPCIÓN
NVR para grabación del sistema de video vigilancia con cámaras IP.
Unidad: Unidad (U).

Materiales mínimos: NVR con licencia para 16 cámaras IP.
 Características Generales:
o Soporta hasta 64 cámaras de 5 megapixel por servidor.
o Opción de manejo de hasta 100 servidores, 400 canales en vivo y 100 canales en
playback.
o E-mapa Centralizada.
o Manejo centralizado de eventos y de dispositivos E/S.
o Configuración centralizada de usuarios y contraseñas en 100 servidores a través de un
solo NVR.
o Combinando mínimo de 10 cámaras en una sola imagen.
o Administración Remota de ancho de banda.
o Compatible con Windows y MAC.
o Tipo de Grabación: continua, por calendario, manual, por evento y por salida digital.
o Búsquedas Inteligentes.
 Especificaciones
o Número de Canales: 4 Expandible a 64 con adquisición de la licencia correspondiente.
o Compresión de Video: H.264, MPEG4, MJPEG (Dependiendo de la cámara IP).
o Rendimiento de Grabación (Total bitrate): 250 Mbps (aprox. 64 cámaras de 5
megapixeles en H.264 a 10 IPS).
o No. de Discos Duros: 2x SATA II (2 TB por Disco Duro).
o Hot Swappable: Si.
o Nivel de RAID: 0, 1, 5, 10.
o Interfaz I/O: 6x USB 2.0 (Para mouse, UPS) 1x eSATA (Para DAS).
o Almacenamiento Externo: DAS (AXUS FiT 300 / AXUS FiT 500 / PROWARE EP-2123-
UA).
o Tarjeta de Red: 2 Puertos RJ45 (10/100/1000 Mbps.
o Salida de Video: VGA, HDMI y más.
o Debe ser compatible con la mayoría de marcas reconocidas de cámaras IP.
o Interface E/S: 1xUSB 2.0
o Velocidad de Red: 10/100/1000 Mbps (RJ45).
o Formato de compresión: MPEG-4; M-JPEG; H.264 (dependiendo de la cámara IP).
o Configuración de Vídeo: Resolución, calidad, velocidad de imágenes.
o Auto reciclado al llenarse el HDD.
o Grabación de Audio y Video.
o Grabación de Audio y video sincronizados.
7
 Se deberá realizar la configuración, para su correcto funcionamiento.
5.- EQUIPOS ADICIONALES
Se pueden conectar al NVR los siguientes equipos:
- PC CLIENTE
 Requerimientos Mínimos de la PC Cliente:

o Sistema Operativo: MAC Versión 10.6 y superior/ Windows7 (32 y 64 bits) / Windows8
(32 y 64 bits) / Windows XP (32 bits).
o CPU: Intel CORE i7, 3.0 GHz o superior.
o RAM: 4 GB o superior.
o Tarjeta de Video: nVidia/ATI 1 GB o Superior.
o Puerto de Red: 100/1000 Mbps (RJ45).
o Cliente Remoto: NuClient Software/Nu Client WEB (Internet Explorer 8.0, Firefox 7.0 o
Superior/NUUO iViewer (iPad, iPhone y Android).
- MONITOR CLIENTE
 Requerimientos Mínimos del Monitor Cliente:

o Monitor de 32’ o mayor High Performance LCD Full HD, con entradas: Componente
Vídeo, DVI, HDMI, VGA y Video S (Sharp).
8
RUBRO:
FACE PLATE 1 SALIDAS INCLUYE PROVISIÓN, INSTALACIÓN Y ETIQUETADO

CERTIFICADO
1.- DESCRIPCIÓN
Face plate para la colocación de un jack blindado RJ 45 Cat. 6A
Unidad: Unidad (U).

Materiales mínimos: Face plate 1 salida.
Mano de obra mínima calificada: Estructura ocupacional B3, E2.
 Deberán ser de un puerto y contar con una tapa plástica transparente para la protección
de las etiquetas a fin de que estas no sean expuestas al contacto directo.
 Deberá incluir tornillos de fijación a la caja plástica.
 Deberá permitir la inserción de un icono de identificación sobre cada salida RJ45 para
identificar si el servicio es de telefonía o datos.
 Deben ser de color blanco.
 Los faceplates deben permitir la instalación de los jacks ofertados.
 Deberán estar hechos de materiales ABS, PVC o superior.
 Deben cumplir las normas RoHS.
 Deben contar con Certificación ISO 9001. Adjuntar los certificados.
 Proveer de etiquetado certificado mediante identificadores tipo collarín plástico o etiquetas
autoadhesivas adecuadas, en ambos extremos, de modo de permitir su fácil identificación
para facilitar trabajos de mantenimiento o reemplazo.
 Las etiquetas deben cumplir con los requisitos del UL969 sobre legibilidad, degradación y
adhesión.
 Deberán estar instalado los cables en el puesto de trabajo.

 El lugar deberá estar totalmente limpio para su aprobación.
9
RUBRO:
JACK BLINDADO CAT 6A PARA PATCH PANEL
1.- DESCRIPCIÓN
Jack para recibir cables de 8 hilos, con sistema de conexión tipo 110 o similar de inserción de hilos
a presión, para alambrado tipo EIA/TIA T586B/A completa.
Unidad: Unidad (U).

Materiales mínimos: Jack blindado Cat. 6A
Mano de obra mínima calificada: Estructura ocupacional B3, B1, D2.

 Deberá ser categoría 6A tipo blindado.
 Deberá ser compatible con patch panel y face plate.
 Cumplir con las normas ISO/IEC 11801, EIA/TIA 568 B.2, EN 50173, UL y NMX-I-NYCE-
248-2005.
 Blindaje a 360° para mayor EMC.
 Para uso en ambientes con ruido, RFI y EMI.
 Posibilitar la transmisión de protocolos de alta velocidad, incluido 10GBASE-T.
 Instalación de la Red de Cableado Estructurado y Racks.

 Se deberá realizar el armado con la norma 568B o 568A según se requiera.
10
RUBRO:
ORGANIZADOR HORIZONTAL 2UR
1.- DESCRIPCIÓN
El organizador de cables es un elemento que permite la organización de los patch cords entre el
patch panel y el switch.
Unidad: Unidad (U).

Materiales mínimos: Organizador de Cables horizontal de 2UR.
Mano de obra mínima calificada Estructura ocupacional B3, B1, D2.
 Tipo frontal y posterior con tapas para proteger a los cables de golpes o deformaciones.
 El área de sección frontal y posterior deben permitir alojar al menos 24 cables Cat. 6A
F/UTP de los ofertados sin que estos resulten presionados contra las paredes.
 Deben ser de 2 unidades de rack (2 UR), color negro y de 19” de ancho.
 Incluir accesorios que protegen el radio de giro en a la entrada y salida del ordenador.
 Deberán ser de la misma marca de los racks, el cableado de cobre, de fibra y tierras.
 Las superficies deberán ser curvadas para mantener el radio de curvatura de los cables.
 Deberá contar con tapas abisagradas, para evitar la pérdida de las mismas.
 Formado con canaleta de 80x80mm con ranuras para los cables.

11
RUBRO:
PATCH CORD F/UTP CAT 6A 3 PIES
1.- DESCRIPCIÓN
Cordón de parcheo flexible Cat. 6A de 3 pies de longitud para conexión entre patch panel y switch.
Unidad: Unidad (U).

Materiales mínimos: Patch cord cat. 6A 3 pies.
Mano de obra mínima calificada: Estructura ocupacional B3, D2.
 Los cables deben ser de la misma marca de los otros elementos que componen el canal y
cumplir los siguientes requisitos:
o Deberá exceder todos los requerimientos del estándar para Categoría 6A
ANSI/TIA/EIA-568-B.2 y adendas a ISO/IEC 11801 Ed 2 CLASE EA. Incluyendo
los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
o El cable debe cumplir mínimo con los siguientes rangos de temperatura: para la
instalación desde 0 ºC a +60 ºC, para almacenamiento desde – 20 ºC a +75 ºC y
para operación desde – 20 ºC a +60 ºC. Es requisito que se anexe catálogo que
muestre que estos 3 rangos de temperatura con sus límites de temperatura inferior
y superior se cumplen.
o El cable debe ser tipo F/UTP con diámetro exterior máximo de 7.4mm, para
garantizar un alien crosstalk virtualmente de cero y máxima optimización de
ocupación en canalizaciones. No se aceptarán cables con diferente tipo de
blindaje a F/UTP.
o Estar conformados por cuatro pares de conductores de par trenzado.
o Para minimizar el NEXT deberá tener separador interno en cruz (cross filled)
entre los cuatro pares.
o El cable debe ser de construcción tubular en su apariencia externa (redondo). Los
conductores deben ser de cobre sólido calibre 23 AWG. Es requisito anexar
catálogos de los productos ofertados que demuestren esto.
o No se aceptarán cables con conductores pegados u otros métodos de ensamblaje
que requieran herramientas especiales para su terminación.
o El forro debe ser continuo, sin porosidades u otras imperfecciones.
o Todo el cableado estructurado y conectividad del proyecto debe ser monomarca
para mantener principalmente la garantía de canal.
o El cableado para el data center deberá poseer las certificaciones IEC 60332-1.
o Deberá ser categoría 6A tipo blindado y certificado.
o Flexible, con capuchones en los dos extremos, conectados de fábrica.

12
RUBRO:
PATCH CORD F/UTP CAT 6A 7 PIES
1.- DESCRIPCIÓN
Cordón de parcheo flexible Cat. 6A de 7 pies de longitud para conexión en puesto de trabajo.
Unidad: Unidad (U).

Materiales mínimos: Patch cord cat. 6A 7 pies.
Mano de obra mínima calificada: Estructura ocupacional B3, D2.
 Los cables deben ser de la misma marca de los otros elementos que componen el canal y
cumplir los siguientes requisitos:
o Deberá exceder todos los requerimientos del estándar para Categoría 6A
ANSI/TIA/EIA-568-B.2 y adendas a ISO/IEC 11801 Ed 2 CLASE EA. Incluyendo
los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
o El cable debe cumplir mínimo con los siguientes rangos de temperatura: para la
instalación desde 0 ºC a +60 ºC, para almacenamiento desde – 20 ºC a +75 ºC y
para operación desde – 20 ºC a +60 ºC. Es requisito que se anexe catálogo que
muestre que estos 3 rangos de temperatura con sus límites de temperatura inferior
y superior se cumplen.
o El cable debe ser tipo F/UTP con diámetro exterior máximo de 7.4mm, para
garantizar un alien crosstalk virtualmente de cero y máxima optimización de
ocupación en canalizaciones. No se aceptarán cables con diferente tipo de
blindaje a F/UTP.
o Estar conformados por cuatro pares de conductores de par trenzado.
o Para minimizar el NEXT deberá tener separador interno en cruz (cross filled)
entre los cuatro pares.
o El cable debe ser de construcción tubular en su apariencia externa (redondo). Los
conductores deben ser de cobre sólido calibre 23 AWG. Es requisito anexar
catálogos de los productos ofertados que demuestren esto.
o No se aceptarán cables con conductores pegados u otros métodos de ensamblaje
que requieran herramientas especiales para su terminación.
o El forro debe ser continuo, sin porosidades u otras imperfecciones.
o Todo el cableado estructurado y conectividad del proyecto debe ser monomarca
para mantener principalmente la garantía de canal.
o El cableado para el data center deberá poseer las certificaciones IEC 60332-1.
o Deberá ser categoría 6A tipo blindado y certificado.
o Flexible, con capuchones en los dos extremos, conectados de fábrica.

13
RUBRO:
CERTIFICACIÓN DE PUNTO DE RED CABLE F/UTP CAT 6A
1.- DESCRIPCIÓN
Pruebas de certificación de la red de Cableado Estructurado.
Unidad: Unidad (U).

Equipo mínimo: Herramienta menor, Máquina Certificadora.

 El Equipo y la empresa deberá contar con la certificación apropiada para este fin.
 Estándares de prueba mínimas:
o Categoría TIA 6A según ANSI/TIA-568-C.2
o TIA categoría 6 según TIA/EIA-568B.2-1
o TIA TSB-155 (DTX-1800 solamente)
o ISO TR 24750 (DTX-1800 solamente)
o ISO/IEC 11801 clase C, D y E, EA y F (solamente DTX-1800 EA, F y FA)
o EN 50173 clase C, D, E, EA y F (solamente DTX-1800 EA, F y FA)
o ANSI TP-PMD
o IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T
o IEEE 802.3an 10GBASE-T
 Parámetros de comprobación compatibles mínimos:
o Mapa de cableado
o Longitud
o Retardo de propagación
o Diferencia de retardo
o Resistencia de bucle CC
o Pérdidas de inserción (atenuación)
o Pérdida de retorno (RL), RL a remoto NEXT, NEXT @ Remote (NEXT, NEXT a
remoto) Attenuation-to-crosstalk Ratio (ACR-N), ACR-N @ Remote (relación
atenuación a diafonía [ACR-N], ACR-N a remoto).
o ACR-F (ELFEXT), ACR-F @ Remote (ACR-F (ELFEXT), ACR-F a remoto)
Power Sum ACR-F (ELFEXT), PS ACR-F @ Remote (Suma de potencia ACR-F
(ELFEXT), PS ACR-F a remoto).
o Power Sum NEXT, PS NEXT @ Remote (Suma de potencia NEXT, PS NEXT a
remoto).
o Power Sum ACR-N, PS ACR-N @ Remote (Suma de potencia ACR-N, PS ACR-N
a remoto).
o Power Sum Alien Near End Xtalk (PS ANEXT) Power Sum Alien Attenuation Xtalk
Ratio Far End (PS AACR-F).

 Deberá estar construida toda la red de Cableado estructurado.

 Se deberá realizar la certificación de todos los puntos de cableado estructurado.
 Una vez realizada la certificación se deberá hacer la entrega de la documentación de las
mediciones tanto en digital como impreso.

La medición y su pago será por unidad de cableado estructurado certificado “U“.
14
RUBRO:
RACK CERRADO DE PISO 36 UR.
1.- DESCRIPCIÓN
El Rack es un gabinete de piso en el cual se alojarán los equipos activos de la red de cableado
estructurado así como los patch panels de los puntos instalados.
Unidad: Unidad (U).

 Rack abatible de pared de 36 UR.
 Multitoma 19”.
 Ventilador para Rack.
 Dimensiones 1800x600x800mm (Alto x Ancho x Prof).

 El gabinete deberá ser construido en acero laminado en frio de 1.5mm o 2 mm de espesor,
ángulo de acople en aluminio inyectado y cubierto con pintura electrostática color negro,
estructura desmontable mediante pernos, columnas soportantes regulables en profundi-
dad. Debe incluir una regleta de tomacorrientes polarizados con supresión de transcientes,
protección térmica y ventilador.
 Cumplir con los estándares ANSI/EIA/RS-310-D.
 Material de fabricación: Acero rolado en frió calibre 12, 14 y 16, pintura en polvo electros-
tática color negro.
 Certificación: Norma EIA-310-D compatible 19”, IEC297-2.
 Puertas:
o Puerta delantera: Cristal templado con cerradura y llaves, rango de apertura 180º
o Puerta trasera: Ventilada con cerradura y dos llaves, rango de apertura 180º
 Paneles:
o Paneles laterales desmontables
o Paneles superior/inferior: para la entrada de cableado.
 Barra de tomacorriente:
o Barra de 19” con 8 contactos para 120 – 240 VCA
 Revisión de la ubicación de los Racks de acuerdo con los planos del proyecto.
15
RUBRO:
SWITCH DE ACCESO 48 PUERTOS POE+ INCLUYE INSTALACIÓN Y

CONFIGURACIÓN
1.- DESCRIPCIÓN
Equipo activo de la red de cableado estructurado.
Unidad: Unidad (U).

Materiales mínimos: Switch de acceso de 48 puertos.
El Switch deberá cumplir con las siguientes características mínimas:
 Descripción general:
o Disponer de cuatro puertos de doble función para conectividad 10/100/1000 o
SFP.
o Admitir hasta cuatro puertos opcionales 10 Gigabit Ethernet (SFP+ o 10GBASE-T)
y un módulo para apilamiento de dos puertos. Ofrecer apilamiento y enlaces
ascendentes flexibles y fáciles de implementar.
o Enrutamiento estático RIP, unas sólidas prestaciones de seguridad y gestión
profesionales, garantía de por vida gratuita y actualizaciones de software gratuitas,
ampliable para clientes que están creando redes de alto rendimiento.
 Recursos:
o Calidad de servicio (QoS):
 Priorización de tráfico (IEEE 802.1p): permite clasificar el tráfico en tiempo
real en ocho niveles de prioridad asignados a ocho colas.
 Asignación de prioridades de capa 4: permite asignar prioridades según
los números de puerto TCP/UDP.
 Clase de servicio (CoS): establece la etiqueta de prioridad IEEE 802.1p en
función de la dirección IP, el tipo de servicio IP (ToS), el protocolo de capa
3, el número de puerto TCP/UDP, el puerto de origen y DiffServ.
 Limitación de la tasa: máximos obligatorios según ingresos por puerto y
mínimos por puerto y por cola.
 Grandes búferes: proporcionar una gestión de congestión correcta.
o Conectividad:
 Conectividad flexible Ethernet de 10 Gb/s: hasta cuatro puertos opcionales
de 10 Gigabits (SFP+ y/o 10GBASE-T).
 Módulo de apilamiento de dos puertos con un máximo de 40 Gb/s por
puerto: módulo opcional de apilamiento dos puertos que permite el
apilamiento de hasta cuatro unidades de conmutación en un dispositivo
virtual único.
 Auto-MDIX: brinda ajustes automáticos para cables normales o cruzados
en todos los puertos 10/100 y 10/100/1000.
 IPv6: Host IPv6: permite que los switches se puedan gestionar e implantar
en el extremo de redes IPv6. Pila dual (IPv4/IPv6): proporciona un
mecanismo de transición de IPv4 a IPv6; admite conectividad en ambos
protocolos. Búsqueda de MLD: reenvía el tráfico de multidifusión IPv6 a la
interfaz apropiada; evita que el tráfico de multidifusión IPv6 sature la red.
 IEEE 802.3at Alimentación a través de Ethernet (PoE+): proporcione hasta
30 vatios por puerto, lo que permite la compatibilidad con los últimos
16
dispositivos PoE+, como teléfonos IP, puntos de acceso inalámbrico y
cámaras de seguridad, además de cualquier dispositivo final que cumpla
con IEEE 802.3af; elimine el costo de cableado eléctrico adicional y
circuitos que de otra forma serían necesarios en implementaciones de
teléfonos IP y WLAN.
o Rendimiento:
 Diseño de ahorro de energía: Fuentes de alimentación de alta eficiencia:
Fuentes de alimentación con certificación 80 PLUS Silver para obtener
mayores ahorros de energía. Admite Ethernet de eficiencia energética
(EEE): Reduce el consumo de energía de acuerdo con IEEE 802.3az.
 Configuraciones de colas seleccionables: permitir aumentar el rendimiento
mediante la selección de la cantidad de colas y búferes de memoria
asociados que mejor se ajustan a los requisitos de las aplicaciones de red.
 Especificaciones Técnicas:
o Puertos mínimos:
 44 puertos RJ-45 10/100/1000 PoE+ con detección automática (IEEE
802.3 tipo 10BASE-T, IEEE 802.3u tipo 100BASE-TX, IEEE 802.3ab tipo
1000BASE-T, IEEE 802.3at PoE+)
 Dúplex: 10BASE-T/100BASE-TX: medio o completo
 1000BASE-T: solo completo
 4 puertos RJ-45 10/100/1000 PoE+ de doble función (IEEE 802.3 tipo
10BASE-T, IEEE 802.3u tipo 100BASE-TX, IEEE 802.3ab tipo 1000BASE-
T, IEEE 802.3at PoE+)
 2 ranuras de módulo
 1 ranura de módulo de apilamiento
 1 puerto de doble función (RJ-45 o USB micro-B)
 1 USB 1.1
 1 puerto RJ-45 de gestión fuera de banda
o Memoria y procesador:
 Tri Core ARM1176 a 625 MHz; 512 MB de SDRAM; tamaño de búfer de
paquetes: 11,25 MB (salida dinámica de 6,75 MB + entrada de 4,5 MB); 1
GB de flash.
o Latencia:
 Latencia de 100 Mb: < 9,0 µs
 Latencia de 1000 Mb: < 3,2 µs
 Latencia de 10 Gb/s: < 3,2 µs
o Velocidad:
 Mínimo: 130,9 millones de pps
o Capacidad de Switching:
 Mínimo: 176 Gb/s
o PoE de fuente de alimentación:

 Mínimo: 740 W
o Funciones de gestión:
 IMC - Centro de administración inteligente.
 Interfaz de línea de comandos.
 Navegador web.
 Menú de configuración.
17
 Gestión fuera de banda (serie RJ-45) SNMP Manager.
 Telnet.
 RMON1.
 FTP.
 En línea y fuera de banda
 Administración fuera de banda (RS-232C serie o Micro USB).
o Requisitos de operación y alimentación:

 Consumo de energía: 881 W (máximo).
 Voltaje de entrada: 110 - 240 V CA.
 Margen de temperaturas operativas: 0 a 55°C.
 Intervalo de humedad en funcionamiento: del 15 al 95% (sin
condensación).
 Disipación del calor: 482 BTU/h (508.51 kJ/h).
 Incluir al dispositivo:
o Diferenciador
 Switch PoE+ básico de 48 puertos L3 10/100/1000 con 2 ranuras para
módulos opcionales de 10 G, 1 ranura para el módulo apilamiento
opcional y una fuente de alimentación modular compatible con 740 W de
alimentación PoE+.
El rubro debe incluir:

 Módulo SFP+ 10GbE de doble puerto compatible al 100% con el switch.
 Transceiver 10G SFP+ proporcionando conectividad 10-Gigabit en fibra multimodo
compatible al 100% con el switch.
 Garantía extendida de fábrica 3 años para el switch de acceso con tiempo de respuesta en
4 horas para el switch requerido.
 Mantenimiento y soporte técnico de un 1 año exclusivo para el switch requerido.
CONDICIONES GENERALES
El proveedor debe ser distribuidor autorizado del fabricante. Requerido
El proveedor deberá tener al menos un ingeniero experimentado y
certificado por un centro autorizado de educación del fabricante para la
implementación de este proyecto, y deberán residir permanentemente Requerido
en Ecuador, especialmente en el proyecto de instalación y
configuración.
El oferente debe realizar la capacitación operativa del funcionamiento,
de los equipos telefónicos a los funcionarios de la institución, en equipos Requerido
del mismo tipo a los que serán utilizados en la implementación.
El oferente instalará y dejará en perfecto funcionamiento todos los
sistemas descritos en las condiciones técnicas de este pliego, siendo
una solución llave en mano.
Requerido
Deberá incluir elementos que estime el proveedor son necesarios para
la instalación y perfecto funcionamiento del sistema conforme a la
tecnología o solución ofertada.
El oferente debe realizar la capacitación técnica del funcionamiento,
configuración y operación de los Sistemas Telefónicos ofertados para 2 Requerido
funcionarios de la Institución.
El oferente debe contar con al menos un ingeniero de soporte certificado

por el fabricante en los equipos ofertados, con presencia local dentro del Requerido
país.
18
Adjuntar catálogos que permitan verificar el cumplimiento de las
especificaciones técnicas solicitadas en las bases. El incumplimiento de Requerido
este requisito será motivo de descalificación.
El proveedor entregará al contratista una copia digital que contenga

absolutamente todas las configuraciones operativas de cada uno de los
Requerido
equipos ofertados en este proceso así como los diagramas de conexión
lógica de todo el equipamiento.
La empresa ofertante deberá presentar certificados de los cursos que

avalen el conocimiento de los sistemas ofertados actualizados en este
Requerido
año y que pertenezcan a la empresa para ello presentaran la nómina del
persona con dependencia laboral.
La empresa ofertante para garantizar la mano de obra calificada
presentará los respectivos certificados de cumplimiento de la marca
Requerido
sean integrantes de la empresa en la que trabajan para ello presentaran
la nómina de trabajo
GARANTIA PARA EQUIPOS
Garantía de hardware y software de al menos tres años con nivel de
Requerido
soporte 7x24, reemplazo de partes.
Acceso a la base de conocimientos del proveedor mediante un usuario y
contraseña, brindado por el Fabricante de los Equipos no por el Requerido
integrador local.
El soporte de primer nivel será entregado por el proveedor con tiempo
de respuesta menor a 4 horas. La garantía y soporte especializado debe
Requerido
ser brindada directamente por el fabricante o especialistas de la marca
ofertada.
Para escalamiento del soporte se debe abrir casos en el centro de
Requerido
asistencia técnica en el website del fabricante.
Acceso registrado como cliente al sitio WEB del fabricante para revisar y
Requerido
administrar contrato de garantía con usuario y contraseña.
Acceso a herramientas de software Requerido
 Revisión de la ubicación de los equipos de acuerdo con los planos del proyecto.
 El sitio deberá estar totalmente limpio.
 Para su instalación se utilizará los elementos necesarios para su correcta instalación en los
Racks
19
RUBRO:
RACK ABATIBLE DE PARED 12 UR.
1.- DESCRIPCIÓN
El Rack es un gabinete de pared en el cual se alojarán los equipos activos de la red de cableado
estructurado así como los patch panels de los puntos instalados.
Unidad: Unidad (U).

 Rack abatible de pared de 12 UR.
 Multitoma 19”.
 Ventilador para Rack.
Mano de obra mínima calificada: Estructura ocupacional B3, D2, E2.
 Dimensiones 610 x 610 x 510mm (Alto x Ancho x Prof).

 El gabinete deberá ser construido en acero laminado en frio de 1.5mm o 2 mm de espesor,
ángulo de acople en aluminio inyectado y cubierto con pintura electrostática color negro,
estructura desmontable mediante pernos, columnas soportantes regulables en profundi-
dad. Debe incluir una regleta de tomacorrientes polarizados con supresión de transcientes,
protección térmica y ventilador.
 Cumplir con los estándares ANSI/EIA/RS-310-D.
 Material de fabricación: Acero rolado en frió calibre 12, 14 y 16, pintura en polvo electros-
tática color negro.
 Certificación: Norma EIA-310-D compatible 19”, IEC297-2.
 Puertas:
o Puerta delantera: Cristal templado con cerradura y llaves, rango de apertura 180º
o Puerta trasera: Ventilada con cerradura y dos llaves, rango de apertura 180º
 Barra de tomacorriente:
o Barra de 19” con 8 contactos para 120 – 240 VCA
 Revisión de la ubicación de los Racks de acuerdo con los planos del proyecto.
20
RUBRO:
PINTURA ELECTROSTÁTICA
1.- DESCRIPCIÓN
PINTURA ELECTROSTÁTICA
Unidad: Metros Cuadrados (M2).

Materiales mínimos: Pintura Electrostática en polvo.
 Pintura electrostática en polvo de alta calidad, de acabado uniforme, excelente

adherencia, atractivo y durable.
 Producto para ser aplicado sobre superficies de aluminio, magnesio, acero laminado en
frío y acero galvanizado. Además, se puede utilizar en muebles metálicos,
electrodomésticos, equipos eléctricos y electrónicos, etc.

La medición y su pago serán por metro cuadrado instalado “M2”.
21
RUBRO:
PISO DE VINIL ANTIESTATICO
1.- DESCRIPCIÓN
PISO VINIL ANTIESTATICO PARA DATA CENTER
Unidad: Metro cuadrado (M2).

Materiales mínimos: Piso Vinil Antiestático.
 Piso de Vinil Antiestático: para el área total del data center, incluye instalación. Diseñado para
instalaciones donde es necesario el control de las cargas electrostáticas (centros de cómputo).
 Propiedades Eléctricas / Electrostáticas: Resistive Characterization of Materials-Floor Materials

(ESD S7, 1) Conforms Electrical Resistance (ASTM F150) Point to Point: 2, 5 x 104 to 106.
Point to Ground: 2, 5 x 104 to 106. Electrostatic Propensity (AATCC-134) < 12 VOLTS. Static
Decay (Federal Test Method 101C, Method 4046 at 15% Relative Humidity). 5.000 to 0 Volts in
< 0, 01 seconds. Incluye instalación por metro cuadrado.
 El piso se compone de los paneles de vinil modulares y la estructura totalmente desarmable.
 Debe contar con bases y soportes y el sistema de anclaje deben evitar las vibraciones que
podrían producirse por la circulación y garantizar estabilidad antisísmica. Los paneles metálicos
modulares desmontables con revestimiento superior conductivo. Toda la estructura debe ser
metálica de origen y será debidamente referida al sistema de tierra para garantizar la descarga
de electroestática, para cubrir el área requerida.
 Debe indicarse el cumplimiento a las siguientes características:

o Marca, modelo y procedencia del piso de vinil.
o Paneles con laminado y formica de Alta Presión Antiestática.
o Aterrizamiento y alta conductividad eléctrica.
o Tiempo de vida promedio debe ser mayor a 20 años.

La medición y su pago serán por metro cuadrado instalado “M2”.
22
RUBRO:
ORGANIZADOR VERTICAL 72”
1.- DESCRIPCIÓN
El organizador de cables es un elemento que permite la organización de los patch cords entre el
patch panel y el switch.
Unidad: Unidad (U).

Materiales mínimos: Organizador de cables vertical.
 Tipo frontal y posterior con tapas para proteger a los cables de golpes o deformaciones.
 El área de sección frontal y posterior deben permitir alojar cables Cat. 6A FTP de los
ofertados sin que estos resulten presionados contra las paredes.
 Incluir accesorios que protegen el radio de giro en a la entrada y salida del ordenador.
 Deberán ser de la misma marca de los racks, el cableado de cobre, de fibra y tierra.
 Las superficies deberán ser curvadas para mantener el radio de curvatura de los cables.
 Deberá contar con tapas abisagradas, para evitar la pérdida de las mismas.

 Para su instalación se utilizará los elementos necesarios para su correcta instalación en los
Racks.
23
RUBRO:
PUNTO DE DATOS DOBLE CAT 6A
1.- DESCRIPCIÓN
El punto de datos comprende desde el rack de piso o de pared hasta la estación de trabajo.
Unidad: Unidad (U).

 Tubería EMT 1” x 3m
 Conector EMT 1”
 Unión EMT 1”
 Caja rectangular profunda
 Caja de paso de 15x15x10cm
 Cable F/UTP Cat. 6A.
 Jack blindado Cat. 6A.

 El cable será multipar tipo F/UTP Cat. 6A. con conductores de cobre sólido #23 AWG con
aislamiento termoplástico en base de polietileno retardante al fuego, entorchado en pares
con código de colores, chaqueta protectora de PVC de baja pérdida que no propaga llama.
 Cumplir los requisitos físicos y eléctricos de los estándares TIA-568-C.2 e ISO/IEC11801.
 El cable está de acuerdo con las directivas RoHS (Restriction of Hazardous Substances).
 Puede ser utilizado con los siguientes padrones actuales de red:
o ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000, 155/51/25 Mbps;
o TP-PMD , ANSI X3T9.5, 100 Mbps;
o GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps;
o 100BASE-TX, IEEE 802.3u, 100 Mbps;
o 100BASE-T4, IEEE 802.3u ,100 Mbps;
o 100vg-AnyLAN, IEEE802.12, 100 Mbps;
o 10BASE-T , IEEE802.3, 10 Mbps;
o TOKEN RING, IEEE802.5 , 4/16 Mbps;
o 3X-AS400, IBM, 10 Mbps; TSB-155
o Compatible con conector RJ-45 macho Cat.6A;
 Normas aplicables: TIA-568-C.2 y sus complementos, ANSI/TIA/EIA-569, ISO/IEC 11801.



 Todos los cables deberán ser correctamente instalados y asegurados en la escalerilla mediante
el uso de cinta velcro (no amarras plásticas).
 Todos los cables deberán ser identificados tanto en el puesto de trabajo como en los Racks.

24
La medición y su pago será por unidad “U”.
25
RUBRO:
FACE PLATE 2 SALIDAS INCLUYE PROVISIÓN, INSTALACIÓN Y ETIQUETADO

CERTIFICADO
1.- DESCRIPCIÓN
Face plate para la colocación de dos jack blindado RJ 45 Cat. 6A
Unidad: Unidad (U).

Materiales mínimos: Face plate 2 salida.
 Deberán ser de dos puertos y contar con una tapa plástica transparente para la protección
de las etiquetas a fin de que estas no sean expuestas al contacto directo.
 Deberá incluir tornillos de fijación a la caja plástica.
 Deberá permitir la inserción de un icono de identificación sobre cada salida RJ45 para
identificar si el servicio es de telefonía o datos.
 Deben ser de color blanco.
 Los faceplates deben permitir la instalación de los jacks ofertados.
 Deberán estar hechos de materiales ABS, PVC o superior.
 Proveer de etiquetado certificado mediante identificadores tipo collarín plástico o etiquetas
autoadhesivas adecuadas, en ambos extremos, de modo de permitir su fácil identificación
para facilitar trabajos de mantenimiento o reemplazo.
 Las etiquetas deben cumplir con los requisitos del UL969 sobre legibilidad, degradación y
adhesión.
 Deberán estar instalado los cables en el puesto de trabajo.

26
RUBRO:
CABLE DE FIBRA ÓPTICA MULTIMODO 6 HILOS ARMADA INCLUYE TUBERÍA

CORRUGADA Y ACCESORIOS
1.- DESCRIPCIÓN
Provisión e instalación de cable de fibra óptica de 6 hilos tipo OM3 10 Gbps.
Unidad: Unidad (M).

Materiales mínimos: Cable de fibra óptica tipo OM3 multimodo 50/125 µm, G.657.
Tubería metálica corrugada de 1" x 3m, incluye accesorios.

El cable de fibra óptica debe cumplir las siguientes características:

 Tipo OM3
 Apto para instalación en interiores e insensible a doblez.
 Cable para ducto armado G.657.
 El cable de fibra óptica de interiores deberá ser multimodo de 50um/125um optimizado y
de tipo tight buffer con cubierta de 900um por fibra.
 El cable de fibra óptica deberá disponer de 6 hilos.
 Deberá tener un ancho de banda de 2000MHz/km para la ventana de 850nm y
500MHz/km para la ventana de 1300nm.
 Deberá poder soportar aplicaciones de 10 Gigabit Ethernet (10GBaseSR) a 300 m.
 La atenuación debe ser de 3.5dB/km para la ventana de 850nm y 1.5dB/km para ventana
de 1300nm de acuerdo a lo indicado por la TIA/EIA 568B.3.
 Deberán contar con certificación ISO9001. Adjuntar los certificados.
 Tubería metálica corrugada de 1" x 3m, incluye accesorios.

 Deberá estar instalada toda la tubería y escalerilla.

La medición y su pago será por metro “M“.
27
RUBRO:
PATCH PANEL DE FIBRA ÓPTICA
1.- DESCRIPCIÓN
Provisión e instalación de patch panel de fibra óptica.
Unidad: Unidad (U).

Materiales mínimos: Patch Panel de fibra óptica.
 Patch Panel de Fibra óptica con capacidad mínima de 8 conectores tipo LC, de 1 Unidad de
rack de alto, para montaje en rack de 19”, con pernos de fijación.
 Deberá estar instalados los Racks.
 Autorización de la fiscalización para el desarrollo de esta actividad

28
RUBRO:
CONECTORES DE FIBRA ÓPTICA LC
1.- DESCRIPCIÓN
Provisión e instalación de Conector de fibra óptica tipo LC.
Unidad: Unidad (U).

Materiales mínimos: Conector de fibra óptica tipo LC.
 Los conectores deben ser de tipo LC de acuerdo a las recomendaciones de la TIA/EIA 568B.3,
y cumplir con FOCIS-3.
 Deben tener una pérdida de retorno mayor a 20dB para conectores tipo multimodo.
 Deben tener una pérdida de inserción típica de 0.3dB para conectores multimodo.
 El conector debe incluir como mínimo botas o capuchas para 1.6mm – 2.0mm indistintamente.
 El diámetro del ferrul debe ser 2.5mm de zirconia.
 Capacidad para instalar conectores de 50/125um optimizada.
 Los conectores deberán incluir una tapa de protección para los extremos de la fibra.
 Deben ser para conexión de tipo mecánica.
 Los conectores deben poder ser reutilizados al menos 02 veces.
 Los conectores de fibra óptica deben ser de la misma marca que los Patch Cords de Fibra
Óptica y los acopladores de Fibra.
 Deberán contar con Certificación ISO 9001. Adjuntar los certificados.
 Compatible con patch panel de fibra.
 Deberá estar instalados los Patch panels así como el cable de fibra óptica.

29
RUBRO:
PATCH CORD DE FIBRA 7 PIES CERTIFICADO
1.- DESCRIPCIÓN
Provisión e instalación de patch cord de fibra óptica LC.
Unidad: Unidad (U).

Materiales mínimos: Patch cord de fibra óptica LC.
 Los cordones suministrados deben cumplir las siguientes especificaciones mínimas:

o Deben contar con conectores dúplex SC a LC en los extremos de mínimo 7 pies.
o Las pérdidas en la inserción típica por conexión típica de 0.1dB y máxima de 0.30dB de
acuerdo a la ANSI/TIA/EIA 568B.
o La fibra debe ser multimodo, con especificaciones de 50/125 um optimizado para
transmisiones de 10 Gigabit Ethernet.
o Deben ser 100% probados y certificados de fábrica.
o Deben incluir clips de fijación que garantice la polaridad de la fibra (ANSI/TIA/EIA
568B) y elimine el riesgo de daño a la salud de las personas.
o Cumplir con: ANSI X3T9.5PMD, ATM 155, FC-PH, GR-409 CORE, ICEA83-596,
TIA568, TIA568B.
o El patch cord debe tener características de retardo a la flama. Cubierta del cable con
retardantes de llama y cumplen con normas RoHS.
o Deberán contar con Certificación ISO 9001. Adjuntar los certificados.
 Deberá estar instalados los patch panels así como el cable de fibra óptica.

30
RUBRO:
CABLEADO ESTRUCTURADO INTERNO DEL CUARTO DE RACK PRINCIPAL
1.- DESCRIPCIÓN
Cableado estructurado interno del cuarto de rack principal.
Unidad: Unidad (U).

Materiales mínimos: Cableado estructurado interno del cuarto de rack principal.
 El diseño deberá implementarse con características de flexibilidad, protección de

obsolescencia tecnológica para el sistema de cableado estructurado categoría 6A F-UTP
dada por el fabricante del sistema de conectividad, operación simplificada y centralizada
con características de requisitos bajos de mantenimiento para alta funcionalidad y
operatividad.
 Todos los componentes del cableado estructurado deberán ser de un mismo fabricante
tales como patch cords, cable F-UTP, Jack RJ45, patch panel, ordenador horizontal y
faceplate.
 Todo hardware de conexión y cable de telecomunicaciones debe estar manufacturado por
un fabricante certificado ISO 9001 e ISO14001. Adjuntar los certificados. Estar listados por
UL y con certificaciones para categoría 6A F/UTP a 500 MHz. o superiores.
 Para la solución F-UTP, el canal completo deberá cumplir con las pruebas de rendimiento
y desempeño de la EIA/TIA 568B.2-10 para 100 metros.
 El fabricante debe contar con una persona permanente (el 100% del tiempo) en Ecuador
para soporte preventa y postventa, así como para el trámite de garantías localmente.
 El Sistema de Cableado Estructurado UTP para los servicios de voz y datos debe cumplir
con las especificaciones de la EIA/TIA-568-B.2-10 para CATEGORIA 6A F/UTP y las
recomendaciones consignadas en los siguientes estándares y adendos:
o ANSI/TIA/EIA–568B Comercial Building Wiring Standard, que permite la planeación e
instalación de un sistema de Cableado Estructurado que soporta independientemente
del proveedor y sin conocimiento previo, los servicios y dispositivos de
telecomunicaciones que serán instalados durante la vida útil de la solución.
o EIA/TIA-568-B.1 (Requerimientos Generales).
o EIA/TIA-568-B.2-10 (Componentes de Cableado – Categoría 6A UTP Par Trenzado
balanceado).
o EIA/TIA-568-B.3 (Componentes de Cableado – Fibra Óptica).
o ANSI/TIA/EIA-569-B Commercial Building Standard for Telecomunications Pathways
and Spaces, que estandariza prácticas de diseño y construcción dentro y entre
edificios, que son hechas en soporte de medios y/o equipos de telecomunicaciones
tales como canaletas y guías, facilidades de entrada al edificio, armarios y/o closet de
comunicaciones y cuarto de equipos.
o ANSI/EIA/TIA-606A UTP Administration Standard for the Telecomunications
Commercial Building dura of Comercial Buildings, que da las guías para marcar y
administrar los componentes de un sistema de Cableado Estructurado.
o J-STD-607A Commercial Building Grounding (Earthing) and Bonding Requeriments for
Telecomunications, que describe los métodos estándares para distribuir las señales de
tierra a través de un edificio.
o UL 94 Estándar de UL que Prueba la Resistencia a la Propagación de la Flama en los
productos.
31
o El oferente deberá anexar en la oferta los certificados correspondientes de
cumplimiento de las normas antes descritas.
 En la etapa de implementación, el contratista deberá presentar pruebas de que los

materiales y elementos que va a suministrar están de acuerdo a las normas y estándares
de una entidad de pruebas reconocida. Los materiales deberán tener membrete o sello del
fabricante para ser aceptados.
 La garantía por mano de obra por parte del fabricante significa que en caso de que algún
producto con falla de fábrica, aplicación presente o futura que se desarrolle para trabajar
sobre la categoría solicitada, no cumpla con lo solicitado tenga que ser cambiada, el
fabricante se comprometerá a cubrir con el total de costos (mano de obra por
reinstalación, viáticos, pasajes, etc., los gastos que fueran necesarios) que demande
dichos cambios adicionalmente al cambio de productos, independientemente si es que el
postor (oferente) existiera o no a la fecha de presentado el problema, sin perjuicio alguno
para la parte contratante.
 La garantía deberá contemplar el cambio de componentes incluyendo el servicio ante el
incumplimiento por falla de origen de los componentes, por falla de los parámetros de
performance solicitados y por falla de las aplicaciones garantizadas. Estos cambios se
realizarán a solicitud de la entidad y con la comprobación fabricante del producto.

32
ESPECIFICACIONES TÉCNICAS SISTEMA DE DETECCIÓN DE INCENDIOS
RUBRO:
PUNTO PARA DETECTOR DE HUMO FOTOELÉCTRICO DIRECCIONABLE
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios hasta el detector o entre detectores.
Unidad: Unidad (U).

 Tubería EMT 1/2” x 3m.
 Conector EMT 1/2".
 Unión EMT 1/2".
 Caja rectangular profunda.
 Caja ortogonal grande.
 Cable eléctrico 2x18 AWG tipo FPRL trenzado.
 La tubería a utilizarse será metálica tipo EMT.

 El cable será multipar tipo FPRL antiflama con conductores de cobre #18 AWG.
 Todos los cables deberán ser correctamente instalados y asegurados en la escalerilla

mediante el uso de cinta velcro (no amarras plásticas).
 Todos los cables deberán ser identificados.
33
RUBRO:
PUNTO PARA ESTACIÓN MANUAL DE INCENDIOS
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios o detectores hasta la estación manual.
Unidad: Unidad (U).



34
RUBRO:
PUNTO PARA LUZ ESTROBOSCÓPICA
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios hasta la luz estroboscópica.
 Cable eléctrico 2x16 AWG.

 El cable será multipar tipo 2x16 AWG con aislamiento antiflama.

35
RUBRO:
PUNTO PARA MÓDULO DE AISLAMIENTO DE FALLAS
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios hasta el módulo de aislamiento o entre
módulos.
Unidad: Unidad (U).



36
RUBRO:
PUNTO PARA MÓDULO DE MONITOREO
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios hasta el módulo de monitoreo o entre
módulos.
Unidad: Unidad (U).



37
RUBRO:
PUNTO PARA MÓDULO DE CONTROL
1.- DESCRIPCIÓN
El punto de datos comprende desde la central de incendios hasta el módulo de monitoreo o entre
módulos.
Unidad: Unidad (U).



38
RUBRO:
DETECTOR DE HUMO FOTOELÉCTRICO DIRECCIONABLE
1.- DESCRIPCIÓN
Detector de humo fotoeléctrico direccionable.
Unidad: Unidad (U).

Materiales mínimos: Detector de humo fotoeléctrico direccionable.
 La capacidad de evitar falsas alarmas, así como la velocidad y la precisión de detección.

 El rango de tensión de funcionamiento mejorado de 8,5 VCC a 30 VCC y las dos variantes con
resistencia de alarma de 820 Ω o 470 Ω permiten el uso del detector con casi todas las
centrales de incendios convencionales.
 Incluir base del detector.
 Superficie del detector suave, de fácil limpieza.
 Insertar e intercambiar con gran rapidez y facilidad.
 LED bicolor visible para alarma, avería y modo de prueba.
 Autocontrol de los sensores: el nivel de contaminación puede leerse en el modo de prueba.
 Ajuste activo del umbral (compensación de la tendencia) si el sensor óptico se contamina.
 Ajuste activo del umbral (compensación de la tendencia) del sensor químico.
 Mejor detección e inmunidad contra falsas alarmas gracias a la evaluación de las variables de
perturbación y el comportamiento en el tiempo del incendio.
 Activar una indicación paralela de detector.
 Terminales de conexión de fácil acceso.
 Accesorios de mantenimiento que permiten una comprobación y sustitución cómoda y sencilla
del detector.
 Fácil conexión a las centrales de incendios convencionales.
 Cumplir normativas EN 54-7, NFPA 72 y UL 268.

 Se deberá tener especial cuidado en la instalación del mismo.

empotramiento en pared o techo falso.
 Debe dejarse un espacio libre de unos 11 cm como mínimo sobre el techo falso.
39
RUBRO:
ESTACION MANUAL DE INCENDIOS
1.- DESCRIPCIÓN
Estación manual de incendios.
Unidad: Unidad (U).

Materiales mínimos: Estación manual de incendios.
 Con sistema de doble accionamiento para evitar falsas alarmas. Debe tener un letrero en
español que la identifique claramente. Voltaje de operación 15-30 VDC. Color rojo con letras
blancas aprobado por UL.
 Cumplir normativas EN 54, NFPA 72, ADA.
 Compatible con el protocolo de comunicación digital avanzada.
 Comunicación de datos digitales y alimentación proporcionada a través de un circuito de dos
cables.
 Asignación de direcciones EEPROM en la unidad de módulo.
 Carcasa resistente a la corrosión.
 Montaje estándar.
 Palanca de alarma retenida.


empotramiento en pared.
40
RUBRO:
LUZ ESTROBOSCOPICA
1.- DESCRIPCIÓN
Luz estroboscópica.
Unidad: Unidad (U).

Materiales mínimos: Luz estroboscópica con sirena 12V / 24V.
 Para montaje en pared o cielo falso. Resistente al impacto. La señal luminosa debe ser de alta
intensidad e intermitente produciendo destellos sincronizados de gran visibilidad,
direccionable y estar controlado por lazos.
 Múltiple voltaje (12 VDC o 24 VDC).
 Puntos de prueba de voltaje.
 Opciones de intensidad de candela.
 Configuración de intensidad de audio.
 Cumplir normativas UL, NFPA 72, ADA, NEC, ANSI.


empotramiento en pared o techo falso.
41
RUBRO:
MODULO DE AISLAMIENTO DE FALLA
1.- DESCRIPCIÓN
Módulo de aislamiento de fallas o aislador de lazo.
Unidad: Unidad (U).

Materiales mínimos: Módulo de aislamiento de fallas.
 Direccionamiento individual en el mismo dispositivo. Alta inmunidad contra ruidos debidos a

interferencias. Salida de relay, con contacto N.O. Debe incorporar un LED para indicar que
exista comunicación con la central.
 Los dispositivos de aislación de lazo protegen el circuito de señalización RX-TX de la
condición de un cortocircuito en los cables (Operación continua bajo NFPA 72 Estilo 7). Los
módulos de aislación se diseñarán para abrir el circuito de línea de señalización entre dos
aisladores en presencia de un cortocircuito en los cables, permitiendo la operación normal del
resto del lazo. Los dispositivos serán disponibles en tres versiones:
o Montaje en base detector.
o Montaje en caja eléctrica con placa.
o Para montaje módulo Rx-Tx.

42
RUBRO:
MODULO DE MONITOREO
1.- DESCRIPCIÓN
Módulo de monitoreo.
Unidad: Unidad (U).

Materiales mínimos: Módulo de monitoreo.
 Direccionamiento individual en el mismo dispositivo. Alta inmunidad contra ruidos debidos a

interferencias. Salida de relay, con contacto N.O. Debe incorporar un LED para indicar que
exista comunicación con la central.
 Este módulo será adecuado para monitorear dispositivos iniciadores simples convencionales
tales como detectores de flujo, estaciones manuales o detectores no direccionables y para
aparatos indicadores de control de evacuación. El módulo incluirá cubierta para montaje sobre
pared y retroalimentación al panel de control para confirmación positiva de la actividad de los
dispositivos controlados.
 Se proveerán para acoplar dispositivos de contacto normal abierto a cualquiera de los
circuitos de iniciación direccionables.

43
RUBRO:
MODULO DE CONTROL
1.- DESCRIPCIÓN
Módulo de control.
Unidad: Unidad (U).

Materiales mínimos: Módulo de monitoreo.
 La unidad de control proveerá energía, indicación por visor, supervisión y capacidad para
control y programación del sistema de detección de incendio, alarma y comandos del sistema
de extinción.
 La unidad de control será modular en construcción y el equipo que contendrá cumplirá los
requerimientos de esta especificación. El sistema estará diseñado de forma tal que una señal
de alarma se sobrepondrá a una condición de falla. La unidad será capaz de medir, ajustar y
controlar la sensibilidad de los detectores de ionización y fotoeléctricos conectados a ella.
 Los dispositivos direccionables y analógicos recibirán energía y señal de protocolo de
comunicación con un simple par de cables desde la unidad de control.
 El sistema permitirá su expansión y programación en campo en cualquier momento hasta la
capacidad máxima predeterminada del sistema, sin necesidad de retornar el sistema a fábrica
para cambios en su programación. Toda la programación en campo la realizará personal
autorizado por el fabricante.

44
RUBRO:
PANEL CENTRAL DE CONTROL DE INCENDIOS
1.- DESCRIPCIÓN
Panel central de control de incendios.
Unidad: Unidad (U).

Materiales mínimos: Panel central de control de incendios.
 El panel de alarma de incendios debe contar debe contar con un kit de equipamiento básico,
programación desde el teclado, con un mínimo de 2 lazos con capacidad de direccionar mínimo
127 dispositivos inteligentes cada uno, con tecnología de barrido de alta velocidad, debe tener
compatibilidad con detectores: iónicos, humo, monóxido de carbono, foto eléctricos y térmicos.
 La central incorpora reloj calendario en tiempo real, incluye una pantalla de tipo alfanumérico y
un teclado para indicación de mensajes de alarma, indicaciones de estado y programación
manual. La central permite la programación de al menos 50 zonas virtuales (definidas por
software) la central dispone de memoria para almacenar como mínimo 400 eventos ocurridos.
 Dispone de interfaces Ethernet, USB y RS-232 en la comunicación con PCs para la

programación y monitoreo de la central de incendios. Permite la definición de la menos 3
niveles de passwords (claves de acceso) que restrinjan las opciones que se le da al operador.
La central permite ajustar la sensibilidad de todos los detectores de incendio, reportar el estado
de suciedad y necesidad de mantenimiento de los mismos.
 La central incorpora al menos 2 salidas de relé para manejo de alarmas locales como sirenas,
luces estroboscópicas. La central viene con su propio gabinete, el mismo que incluye todos los
accesorios para el montaje total de sus componentes internos: tarjetas de CPU, fuente de
poder, beterías, interfaces de comunicación, display, teclado, así como tapas para espacios.

45

Especificaciones Técnicas Instalaciones Electrónicas

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Técnicas Instalaciones Electrónicas

Cargado por

Copyright:

Formatos disponibles

ESPECIFICACIONES TÉCNICAS

ESPECIFICACIONES TÉCNICAS SISTEMA DE DATOS - VOZ

ESCALERRILLA METÁLICA DE 20x10 CM, INCLUIDO PROVISIÓN,

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

2.1- REQUERIMIENTOS PREVIOS

2.2.- DURANTE LA EJECUCIÓN

3.- EJECUCIÓN Y COMPLEMENTACIÓN

4.- MEDICIÓN Y PAGO

La medición y su pago será por unidad “u“.

PUNTO DE DATOS SIMPLE CAT 6A

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

2.1- REQUERIMIENTOS PREVIOS

2.2.- DURANTE LA EJECUCIÓN

3.- EJECUCIÓN Y COMPLEMENTACIÓN

4.- MEDICIÓN Y PAGO

CÁMARA IP TIPO BALA FULL HD DÍA Y NOCHE

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

 La cámara IP deberá cumplir con las siguientes características mínimas:

2.1- REQUERIMIENTOS PREVIOS

2.2.- DURANTE LA EJECUCIÓN

 El sitio deberá estar totalmente limpio.

3.- EJECUCIÓN Y COMPLEMENTACIÓN

 Para su instalación se utilizará los elementos necesarios para su correcta instalación y

4.- MEDICIÓN Y PAGO

La medición y su pago será por unidad instalada “U“.

PATCH PANEL MODULAR 24 PUERTOS CAT 6A

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

 El patch panel deberá ser construido de aluminio anodizado en color negro.

2.1- REQUERIMIENTOS PREVIOS

 Deberá estar instalado el rack.

3.- EJECUCIÓN Y COMPLEMENTACIÓN

 Se deberá colocar el patch panel para la instalación de los jacks correspondientes.

4.- MEDICIÓN Y PAGO

La medición y su pago será por unidad “U“.

SERVIDOR NVR CON LICENCIA PARA 16 CAMARAS IP INCLUYE

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

2.1- REQUERIMIENTOS PREVIOS

 Se deberá realizar la configuración, para su correcto funcionamiento.

4.- MEDICIÓN Y PAGO

La medición y su pago será por unidad instalada “U“.

5.- EQUIPOS ADICIONALES

Se pueden conectar al NVR los siguientes equipos:

 Requerimientos Mínimos de la PC Cliente:

 Requerimientos Mínimos del Monitor Cliente:

FACE PLATE 1 SALIDAS INCLUYE PROVISIÓN, INSTALACIÓN Y ETIQUETADO

Face plate para la colocación de un jack blindado RJ 45 Cat. 6A

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

2.1- REQUERIMIENTOS PREVIOS

 Deberán estar instalado los cables en el puesto de trabajo.

3.- EJECUCIÓN Y COMPLEMENTACIÓN

 El lugar deberá estar totalmente limpio para su aprobación.

4.- MEDICIÓN Y PAGO

La medición y su pago será por unidad “U“.

JACK BLINDADO CAT 6A PARA PATCH PANEL

Unidad: Unidad (U).

2.- CONTROL DE CALIDAD, REFERENCIAS NORMATIVAS, APROBACIONES

 Deberá ser de la misma marca de los cables.
