NOTA

EVALUACIÓN SUSTITUTORIA 2022-F03

PGQT
ASIGNATURA
MECÁNICA DE MATERIALES 1

DOCENTE : Mg. Ing. Hector Mamani Mamani FACULTAD : Ingeniería

APELLIDOS Y NOMBRES: Fredy suel chipayo
SECCIÓN: ……………………… FECHA: 30/10/ 2022
INSTRUCCIONES:

o Lea cuidadosamente las preguntas, si tuviese alguna duda, haga la consulta al docente. o
La evaluación es individual y el desarrollo de toda la evaluación debe ser a mano, no están
permitidas respuestas tipeadas.

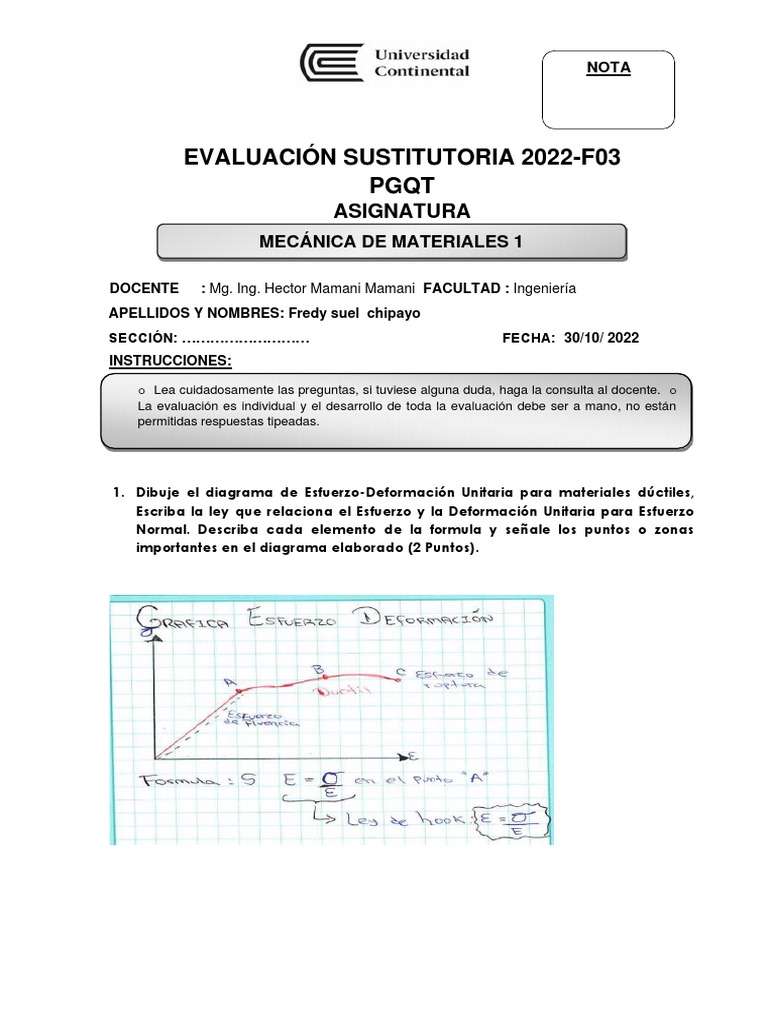

1. Dibuje el diagrama de Esfuerzo-Deformación Unitaria para materiales dúctiles,

Escriba la ley que relaciona el Esfuerzo y la Deformación Unitaria para Esfuerzo
Normal. Describa cada elemento de la formula y señale los puntos o zonas
importantes en el diagrama elaborado (2 Puntos).
2. Explique gráficamente que es un concentrador de esfuerzos y que es el factor de
seguridad, responda cuál de los 2 conceptos es primordial tomar en cuenta en el
dimensionamiento de un elemento estructural / de máquina. (2 Puntos)

3. Esquematice gráficamente el fenómeno de Torsión; a continuación, escriba las

fórmulas que se aplican a este estudio y finalmente describa el significado de
cada uno de los términos que las componen y como es la distribución de
esfuerzos en la sección transversal (2 Puntos).
4. Esquematice gráficamente el fenómeno de cortante en vigas; cual es la fórmula
para el cálculo del esfuerzo cortante, describa el significado de cada uno de los
términos que las componen y como es la distribución de esfuerzos en una sección
transversal rectangular (2 Puntos).

5. Resolver (4 Puntos).
En la siguiente estructura, los dos miembros están unidos por pasadores en B. Se
muestran también las dos vistas superiores de las conexiones por pasador en A y
B. Si los pasadores tienen un esfuerzo cortante permisible de 12.5 Ksi y el esfuerzo
normal permisible de tensión de la barra CB es 16.2 Ksi. Determine el diámetro de
los pines A y B y el diámetro de la barra CB, necesarios para soportar la carga.
6. Resolver (4 Puntos).
Dos fuerzas verticales se aplican a una viga con la sección transversal que se
muestra en la figura. Determine los esfuerzos máximos de tensión y de compresión
en la posición BC de la viga.
7. Resolver (4 Puntos).
Determine la dimensión “b” de la sección transversal de la siguiente viga
mostrada en la figura (ft = pie), elabore también los diagramas de fuerza cortante
y momento flector (análisis por tramos). Asumir el apoyo B como apoyo de rodillo.
